PRO-E模具设计教程
- 格式:ppt
- 大小:2.35 MB
- 文档页数:24

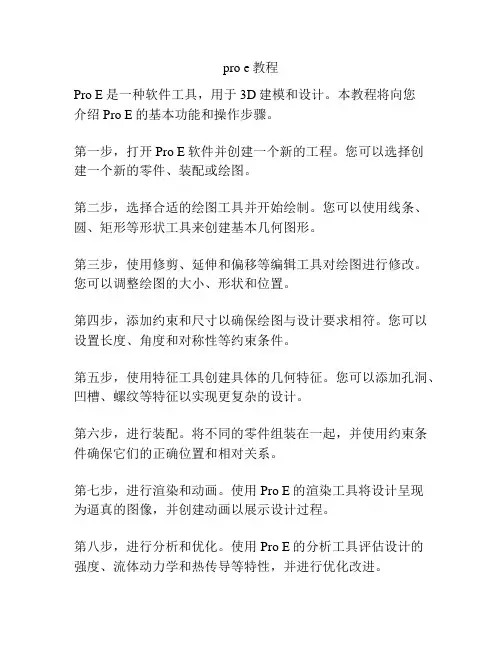

pro e教程
Pro E是一种软件工具,用于3D建模和设计。
本教程将向您
介绍Pro E的基本功能和操作步骤。
第一步,打开Pro E软件并创建一个新的工程。
您可以选择创
建一个新的零件、装配或绘图。
第二步,选择合适的绘图工具并开始绘制。
您可以使用线条、圆、矩形等形状工具来创建基本几何图形。
第三步,使用修剪、延伸和偏移等编辑工具对绘图进行修改。
您可以调整绘图的大小、形状和位置。
第四步,添加约束和尺寸以确保绘图与设计要求相符。
您可以设置长度、角度和对称性等约束条件。
第五步,使用特征工具创建具体的几何特征。
您可以添加孔洞、凹槽、螺纹等特征以实现更复杂的设计。
第六步,进行装配。
将不同的零件组装在一起,并使用约束条件确保它们的正确位置和相对关系。
第七步,进行渲染和动画。
使用Pro E的渲染工具将设计呈现
为逼真的图像,并创建动画以展示设计过程。
第八步,进行分析和优化。
使用Pro E的分析工具评估设计的
强度、流体动力学和热传导等特性,并进行优化改进。
最后,保存您的设计并输出为所需的文件格式。
您可以选择将设计导出为2D图纸、3D模型或其他格式以供其他人查看和
使用。
希望这个Pro E教程对您有所帮助!以上是基本的操作步骤,
通过不断练习和探索,您可以更好地掌握Pro E的功能和应用。
基于Pro∕E软件的端盖注塑模具设计随着制造业的发展,越来越多的产品采用注塑成型技术,而注塑成型的关键在于模具的设计与制造。
针对端盖注塑模具,本文将应用Pro∕E软件进行设计,分步骤讲解模具设计的流程、问题与解决方案。
一、模具设计的流程1.确定产品结构端盖是一种常见的塑料制品,其结构相对简单。
在模具设计之前,我们需要先明确产品的结构要求,包括端盖的尺寸、形状、壁厚等参数,以此为基础进行模具的设计。
2.绘制3D模型在Pro∕E软件中,我们可以利用建模工具箱中的建模工具,将端盖的3D模型进行绘制。
在绘制过程中,需要考虑端盖的各个部分之间的连接方式,以确保模具制造后可以满足产品的要求。
3.划分模具零部件一般情况下,一个完整的模具由许多零部件构成,包括模座、模板、导柱、导套等。
在进行模具设计之前,需要先对模具进行划分,并逐个进行设计定位。
4.进行各零部件的设计在划分好模具零部件后,需要逐个进行设计。
比如,设计模座时需要考虑模座与模板的连接方式、模座的厚度和强度等因素;设计模板时需要根据端盖的3D模型进行细节设计,考虑各个表面的加工工艺;设计导柱和导套时需要根据产品形状和力学要求进行设计定位。
5.进行动力学分析在设计完成后,需要进行模具的动力学分析。
通过分析模具在投料、注塑、射出和脱模过程中的变形、热变形等情况,可以对模具的设计进行优化,确保制造出的模具能够满足产品的要求。
二、问题与解决方案1.如何解决端盖边缘歪斜问题?端盖边缘的歪斜是模具制造过程中经常出现的问题。
一般来说,这个问题可以通过优化模板和模具结构来解决。
在模板设计时,我们可以将端盖的3D模型进行细节分析,找出边缘歪斜的原因,并通过调整模板形状、模具结构以及注塑温度和压力等因素,最终解决端盖边缘歪斜的问题。
2.如何解决端盖表面出现黑斑的问题?端盖表面出现黑斑的问题一般是由于注塑过程中出现杂质或温度过高导致的。
解决这个问题的关键在于杂质过滤和温度调整。
proe建模教程Pro/E(Pro/ENGINEER)是一种三维计算机辅助设计(CAD)软件,被广泛用于机械设计领域。
本文将详细介绍Pro/E建模的基本步骤和相关技巧。
Pro/E建模的基本步骤如下:1. 创建零件:打开Pro/E软件,选择“创建零件”选项。
在绘图界面中,选择适当的平面来开始绘制。
可以选择绘制基本几何形状,如立方体、圆柱体、锥体等,也可以导入已有的CAD图纸。
2. 设计特征:在零件中添加设计特征,如凸起、凹陷、孔洞等。
可以使用多种绘图工具来实现,如拉伸、旋转、切割等。
根据设计需要,可以设置特征的大小、位置和形状等。
3. 添加材料:选择适当的材料来给零件添加实际的物理属性。
Pro/E包含了多种默认材料,也可以自定义材料属性。
通过添加材料,可以对零件进行强度分析和模拟。
4. 创建装配体:将多个零件组合在一起,创建装配体。
可以使用装配功能来调整和对齐零件的位置。
通过装配体,可以检查零件之间的干涉和间隙,并进行装配仿真。
5. 添加约束:为装配体添加适当的约束条件,确保零件之间的合理连接。
可以使用约束工具来设置零件的固定、旋转、对齐等约束条件。
通过约束,可以评估装配体的运动和功能。
6. 创建图纸:完成零件和装配体的设计后,可以创建相关的制图。
选择适当的图纸模板和图纸尺寸,添加必要的标注和尺寸。
可以使用视图工具来显示不同的视角,并生成2D图纸。
以上是Pro/E建模的基本步骤,接下来介绍一些Pro/E建模的技巧:1. 熟悉快捷键:Pro/E有很多快捷键可以加快工作速度。
熟悉常用的快捷键,如拖动、旋转、复制等,可以提高效率。
2. 使用参数化设计:Pro/E支持参数化设计,可以通过定义参数来调整零件的尺寸和形状。
在设计过程中,合理使用参数可以提高设计的灵活性和可操作性。
3. 学习草图技巧:在Pro/E中,草图是创建零件的基础。
学习草图绘制的技巧,如使用约束、添加尺寸等,可以更好地控制零件的形状和尺寸。
C A D/C A M课程设计零件图:任务:根据上图零件设计其模具,并对所设计的模具进行数控加工。
1分模1.1导入参照模型打开pro-e,在菜单中选择【文件】→【新建】命令,在弹出的【新建】对话框中选择【制造】类型中【模具型腔】子类型。
然后输入文件名【nfg-kcsj】,取消选中【使用缺省模板】复选框,单击【确定】按钮。
在弹出的【新文件选项】对话框中选择公制模板(mmns_mfg_mold),单击【确定】按钮完成文件新建,如图1-1所示。
图1-1创建新元件1.1.1参照模型布局(1)设置参照类型在工具栏中单击【选取零件/定义零件在模具中的放置位置和方向】按钮,在弹出的【打开】对话框中打开零件【lingjian.prt】文件,如图1-2所示。
在【创建参照模型】对话框中使用默认的设置,单击【确定】按钮,如下图1-3所示。
在【布局】对话框中单击【预览】按钮,观察模具开模方向是否正确。
图1-2 打开参照模型图1-3确定参照方式(2)调整坐标系方向调至Z轴方向为楷模方向,如图1-4所示。
图1-4重新调整坐标系方向1.1.2设置收缩率在工具栏中单击【按比例指定零件收缩】按钮,将弹出【按比例收缩】对话框,再选取参照模型的坐标系,如图1-5所示,在【按比例收缩】对话框中输入收缩率为0.005,然后单击【应用】按钮完成操作。
图1-5设置收缩率1.1.3创建工件在工具栏中单击【根据与铸模零件的偏移距离/或整体尺寸来创建工件】按钮,将弹出【自动工件】对话框。
首先选取模具坐标系作为工件的位置中心,在【整体尺寸】选项区域中输入工件尺寸,如图1-6所示,最后在【自动工件】对话框中单击【确定】按钮,完成工件的创建,如图1-7所示。
图1-6创建工件图1-7工件模型1.2创建分型体积块在工具栏中单击【模具体积块】按钮,再单击【旋转】按钮,定义内部草绘,选择【曲面:F6】为草绘平面,如图1-8所示,然后进入草绘,草绘如图1-9所示,旋转360度得到如图1-10所示体积块。

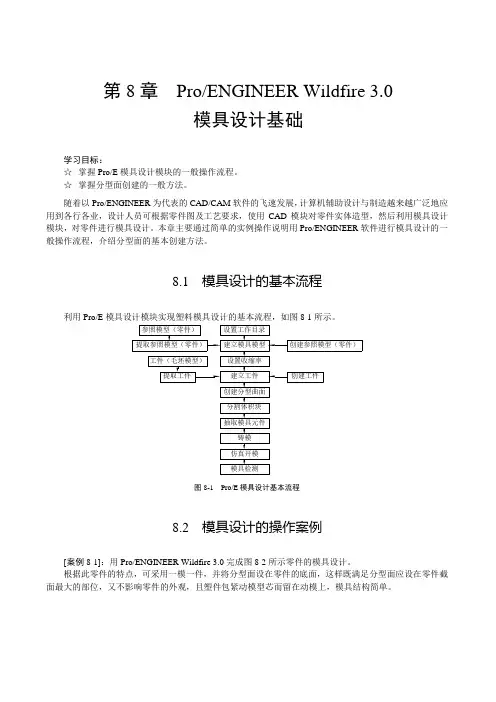

第8章Pro/ENGINEER Wildfire 3.0模具设计基础学习目标:☆掌握Pro/E模具设计模块的一般操作流程。
☆掌握分型面创建的一般方法。
随着以Pro/ENGINEER为代表的CAD/CAM软件的飞速发展,计算机辅助设计与制造越来越广泛地应用到各行各业,设计人员可根据零件图及工艺要求,使用CAD模块对零件实体造型,然后利用模具设计模块,对零件进行模具设计。
本章主要通过简单的实例操作说明用Pro/ENGINEER软件进行模具设计的一般操作流程,介绍分型面的基本创建方法。
8.1 模具设计的基本流程利用Pro/E模具设计模块实现塑料模具设计的基本流程,如图8-1所示。
图8-1 Pro/E模具设计基本流程8.2 模具设计的操作案例[案例8-1]:用Pro/ENGINEER Wildfire 3.0完成图8-2所示零件的模具设计。
根据此零件的特点,可采用一模一件,并将分型面设在零件的底面,这样既满足分型面应设在零件截面最大的部位,又不影响零件的外观,且塑件包紧动模型芯而留在动模上,模具结构简单。
182 Pro/ENGINEER Wildfire 3.0基础教程图8-2 案例8-1零件图(香皂盒上盖) 8.2.1 建立模具模型步骤1 设置工作目录启动Pro/ENGINEER Wildfire 3.0后,单击主菜单中【文件】→【设置工作目录】,系统弹出【选取工作目录】对话框。
在工具栏上单击图标,弹出新建目录对话框。
在【新建目录】编辑框中输入文件夹名称“ex8-1”,单击按钮。
在【选取工作目录】对话框中单击按钮。
步骤2 建立参照模型 单击系统工具栏中按钮或单击主菜单中【文件】→【新建】,系统弹出【新建】对话框。
在【类型】栏中选取【零件】选项,在【子类型】栏中选取【实体】选项,在【名称】编辑文本框中输入文件名ex8-1,同时取消【使用缺省模板】选项前面的勾选记号,单击按钮,系统弹出【新文件选项】对话框,选用【mmns_mfg_part 】模板;单击按钮,进入Pro/ENGINEER Wildfire 3.0零件设计模块。

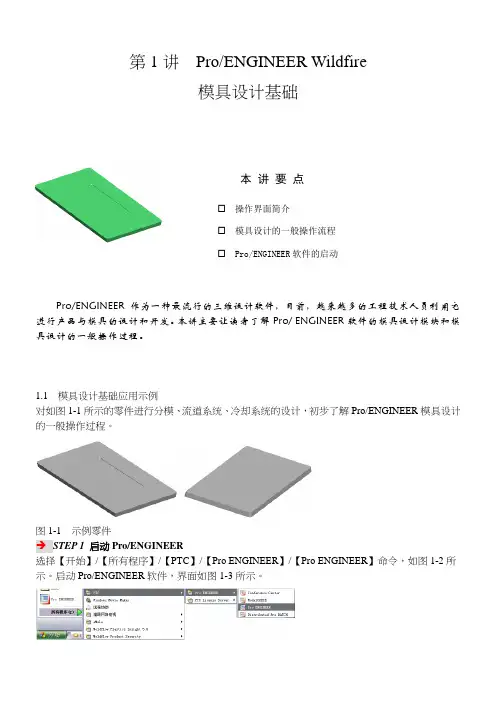

第1讲Pro/ENGINEER Wildfire模具设计基础本讲要点☐操作界面简介☐模具设计的一般操作流程☐Pro/ENGINEER软件的启动Pro/ENGINEER作为一种最流行的三维设计软件,目前,越来越多的工程技术人员利用它进行产品与模具的设计和开发。
本讲主要让读者了解Pro/ ENGINEER软件的模具设计模块和模具设计的一般操作过程。
1.1 模具设计基础应用示例对如图1-1所示的零件进行分模、流道系统、冷却系统的设计,初步了解Pro/ENGINEER模具设计的一般操作过程。
图1-1 示例零件→STEP 1 启动Pro/ENGINEER选择【开始】/【所有程序】/【PTC】/【Pro ENGINEER】/【Pro ENGINEER】命令,如图1-2所示。
启动Pro/ENGINEER软件,界面如图1-3所示。
图1-2 命令菜单图1-3 启动的Pro/ENGINEER软件界面读者也可以直接双击桌面上的→STEP 2 设置工件目录选择主菜单上的【文件】/【设置工作目录】命令,如图1-4所示,弹出【选取工作目录】对话框,选择用户要保存文件的目录,如图1-5所示,完成后,单击【确定】按钮。
图1-4 选择【设置工作目录】命令图1-5 【选取工作目录】对话框→STEP 3 新建文件单击工具栏上的【新建】按钮。
弹出【新建】对话框,设置选项如图1-6所示,完成后,单击【确定】按钮。
弹出【新文件选项】对话框,设置选项如图1-7所示。
完成后,单击【确定】按钮,进入模具设计模块,如图1-8所示。
图1-6 【新建】对话框图1-7 【新文件选项】对话框STEP 4 导入零件在如图1-9所示的菜单管理器中选择【模具模型】/【装配】/【参照模型】命令。
系统弹出【打开】对话框,如图1-10所示,选择零件E1,再单击【打开】按钮。
系统弹出【装配】面板,如图1-11所示,选择如图1-12所示的零件坐标系PRT_ CSYS_DEF和模具坐标系MOLD_DEF_CSYS进行装配,完成后,单击【确定】按钮。
pro e教程Pro E是一种三维实体建模软件,它由PTC公司开发,广泛用于产品设计和工程分析。
下面将简要介绍Pro E的使用和操作方法。
首先,使用Pro E前需要安装软件并了解界面和基本工具。
软件安装后,打开Pro E,你会看到一个多功能工作区,包括工具栏、导航栏和图形区域等。
工具栏中有各种功能按钮,可以快速访问不同的工具。
在开始设计一个新的项目之前,你需要创建一个新的文件。
点击“File”菜单,选择“New”来创建一个项目,然后设置好单位、图纸尺寸等参数。
然后,你可以根据需要选择相应的模型类型,如零件、装配等。
对于一个零件设计,首先需要绘制基础几何形状。
通过选择不同的绘图工具,比如线、圆、弧等,进行绘制。
在进行绘制时,可以使用约束工具来确保几何形状的准确性和稳定性。
一旦绘制完成,就可以应用各种操作来编辑和修改几何形状。
例如,可以使用拉伸、旋转、修剪等工具来完成形状的调整和变换。
同时,还可以应用填充、镜像、倒角等功能来增加设计的复杂性和实用性。
在设计过程中,你可以使用Pro E提供的分析工具来评估设计的强度和性能。
通过点击“Analysis”菜单,你可以选择不同的分析类型,如静态分析、动态分析等。
然后,按照提示进行设置和操作,即可得出分析结果。
最后,一旦完成零件的设计,你可以将其导入到装配中。
点击“Assembly”菜单,选择“New Assembly”来创建装配文件。
然后,将需要的零件导入到装配中,并使用不同的约束工具来控制零件之间的关系和位置。
当装配完成后,你可以生成渲染图像和技术图纸以供展示和生产使用。
在Pro E中,你可以使用渲染工具来设置材质和光照效果,以获得逼真的渲染效果。
同时,可以在绘图模式下生成标注和尺寸,生成符合生产要求的技术图纸。
总结起来,Pro E是一款功能强大且广泛应用的三维建模软件。
通过掌握基本工具和操作方法,你可以轻松地进行产品设计和工程分析。
希望以上介绍对你有所帮助。
Pro/ENGINEER模具设计训练教材Table of Contents第一章模具设计概论---------------------------------------- 01第二章模具设计基础---------------------------------------- 02第三章设计模型及收缩------------------------------------- 06第四章模具组件特征---------------------------------------- 16第五章创建分模曲面---------------------------------------- 28第六章分模模具---------------------------------------------- 42第七章直接创建模具体积块------------------------------- 54第八章特征表列管理---------------------------------------- 66第九章以模具基础组件工作------------------------------- 74第十章模具能力设计---------------------------------------- 85第十一章再生失败在模具中---------------------------------- 97第一章模具设计基础简介典型的Pro/MOLDESIGN过程本章为模具设计及使用概论﹐此处将介绍在Pro/MOLDESIGN中进行设计的各项步骤。
Pro/MOLDESIGN是Pro/ENGINEER的一个选用模块﹐提供给使用者仿真模具设计过程所需的工具。
这个模块接受实体模型来创建模具组件﹐且这些模具组件必然是实体零件﹐可以应用在许多其它的Pro/ENGINEER模块﹐例如零件﹐装配﹐出图及制造等模块。
由于系统的参数化特性﹐当设计模型被修改时﹐系统将迅速更新,幷将修改反映到相关的模具组件上。
