轨道电路介绍

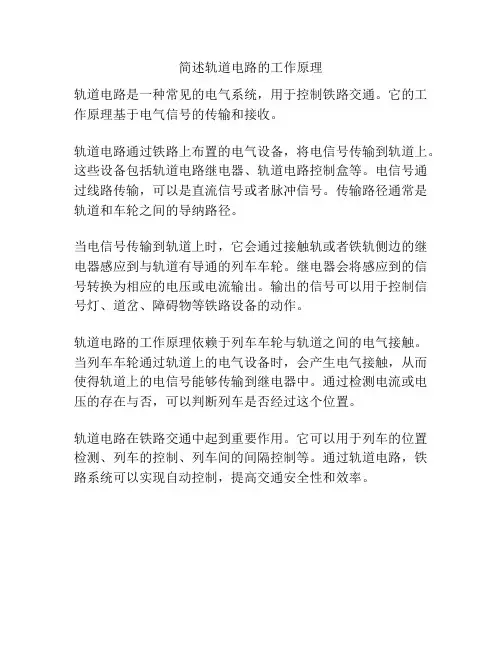

简述轨道电路的工作原理
轨道电路是一种常见的电气系统，用于控制铁路交通。

它的工作原理基于电气信号的传输和接收。

轨道电路通过铁路上布置的电气设备，将电信号传输到轨道上。

这些设备包括轨道电路继电器、轨道电路控制盒等。

电信号通过线路传输，可以是直流信号或者脉冲信号。

传输路径通常是轨道和车轮之间的导纳路径。

当电信号传输到轨道上时，它会通过接触轨或者铁轨侧边的继电器感应到与轨道有导通的列车车轮。

继电器会将感应到的信号转换为相应的电压或电流输出。

输出的信号可以用于控制信号灯、道岔、障碍物等铁路设备的动作。

轨道电路的工作原理依赖于列车车轮与轨道之间的电气接触。

当列车车轮通过轨道上的电气设备时，会产生电气接触，从而使得轨道上的电信号能够传输到继电器中。

通过检测电流或电压的存在与否，可以判断列车是否经过这个位置。

轨道电路在铁路交通中起到重要作用。

它可以用于列车的位置检测、列车的控制、列车间的间隔控制等。

通过轨道电路，铁路系统可以实现自动控制，提高交通安全性和效率。

轨道电路的定义及其工作原理
轨道电路是以一段铁路线路的钢轨作为导体，用引接线连接电源和接收设备所构成的电气回路。

它是监督铁路线路是否空闲，自动、连续地将列车的运行和信号设备联系起来，以保证行车安全的设备。

轨道电路由钢轨、轨道绝缘、轨端接续线、引接线、送电设备及受电设备等主要元件组成。

当轨道电路空闲且设备良好时，轨道电路继电器衔铁应可靠吸起。

当轨道电路被列车占用时，即使只有一个轮对进入轨道电路，轨道继电器应立即释放衔铁。

当轨道电路不完整时，断轨、断线或绝缘破损时，轨道继电器应立即释放衔铁，关闭信号。

轨道电路的基本原理是利用电流的传导和接收设备来检测铁路线路是否被占用。

当列车进入轨道电路时，轨道电流发生变化，通过接收设备的继电器感受到这种变化，从而使信号显示为红灯或黄灯等不同状态，提醒列车前方的情况。

以上信息仅供参考，如有需要，建议您查阅相关文献或咨询专业人士。

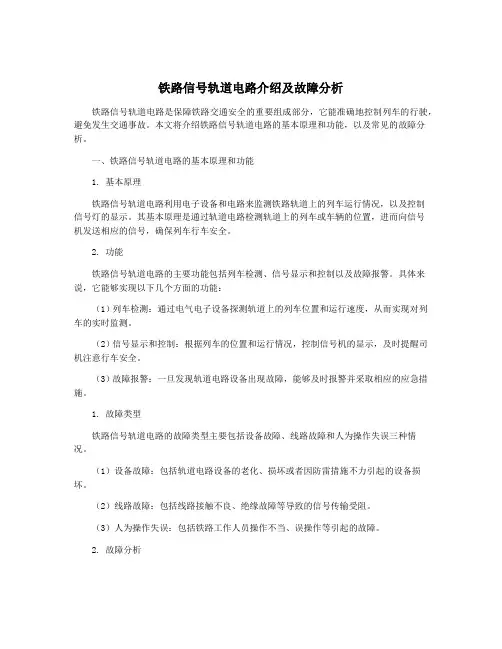

铁路信号轨道电路介绍及故障分析铁路信号轨道电路是保障铁路交通安全的重要组成部分，它能准确地控制列车的行驶，避免发生交通事故。

本文将介绍铁路信号轨道电路的基本原理和功能，以及常见的故障分析。

一、铁路信号轨道电路的基本原理和功能1. 基本原理铁路信号轨道电路利用电子设备和电路来监测铁路轨道上的列车运行情况，以及控制信号灯的显示。

其基本原理是通过轨道电路检测轨道上的列车或车辆的位置，进而向信号机发送相应的信号，确保列车行车安全。

2. 功能铁路信号轨道电路的主要功能包括列车检测、信号显示和控制以及故障报警。

具体来说，它能够实现以下几个方面的功能：（1）列车检测：通过电气电子设备探测轨道上的列车位置和运行速度，从而实现对列车的实时监测。

（2）信号显示和控制：根据列车的位置和运行情况，控制信号机的显示，及时提醒司机注意行车安全。

（3）故障报警：一旦发现轨道电路设备出现故障，能够及时报警并采取相应的应急措施。

1. 故障类型铁路信号轨道电路的故障类型主要包括设备故障、线路故障和人为操作失误三种情况。

（1）设备故障：包括轨道电路设备的老化、损坏或者因防雷措施不力引起的设备损坏。

（2）线路故障：包括线路接触不良、绝缘故障等导致的信号传输受阻。

（3）人为操作失误：包括铁路工作人员操作不当、误操作等引起的故障。

2. 故障分析在实际运行中，铁路信号轨道电路可能出现各种故障，需要及时排查和处理。

故障分析是解决问题的第一步，只有深入分析故障原因，才能找到合适的解决方法。

（1）检查设备是否老化或损坏：对轨道电路设备进行定期检查和维护，及时更换老化或损坏的设备。

（3）加强人员培训和管理：提高铁路工作人员的意识和操作技能，减少人为操作失误。

三、结语铁路信号轨道电路在铁路交通安全中起着至关重要的作用，它能够确保列车行车安全，避免交通事故的发生。

对于铁路信号轨道电路的工作人员来说，必须要对其工作原理和故障分析有充分的了解，以便能够及时处理各种故障情况，确保铁路交通的正常运行。

轨道电路的组成和基本原理1. 轨道电路的定义轨道电路（Track Circuit）是一种用来检测铁路轨道上是否有车辆存在的电气装置。

它通过将轨道划分为若干个电气区段，在区段上施加电流，并通过监测电流的变化来判断该区段是否被占用。

2. 轨道电路的组成轨道电路主要由以下几个部分组成：2.1 轨道电路绝缘节轨道电路绝缘节是将轨道电路分设为电气区段的基本装置。

它通常由绝缘材料制成，安装在铁轨间隔部位上。

绝缘节能够隔离相邻的电气区段，防止电流在区段之间短路。

2.2 轨道电路接口电阻轨道电路接口电阻的作用是连接相邻的电气区段，同时起到限流作用，使电流能够从一段区段传输到另一段。

接口电阻的阻值要根据铁路的实际情况进行合理调整，以满足电路的要求。

2.3 轨道电路电源轨道电路需要一种稳定的电源来提供电流，常用的电源有交流电源和直流电源。

交流电源一般通过铁道电源系统供电，直流电源则可以通过变流器转换为直流电源。

2.4 轨道电路控制设备轨道电路控制设备主要包括轨道电路控制器和监测设备。

轨道电路控制器用于控制电气区段的供电和检测工作，监测设备用于监测电气区段的状态和故障信息。

3. 轨道电路的工作原理轨道电路工作的基本原理是利用铁轨的导电性来传输电流，并通过检测电流的变化来判断轨道上是否有车辆存在。

3.1 电流传输在正常情况下，轨道电路上的电流从供电处流入一段区段，通过轨道继续流动，最后返回控制设备。

电流的传输过程中，主要依靠接触电阻和铁轨之间的接触面积来传导电流。

3.2 电流检测在未被占用的轨道电路区段中，电流可以顺利地从控制设备返回，电流的大小和稳定性保持在一定范围内。

而在被车辆占用的区段中，车辆的负载会导致电流的改变，使得返回控制设备的电流发生变化。

3.3 判断占用与否通过监测返回的电流信号，控制设备可以判断轨道电路区段的占用状态。

当电流发生变化时，控制设备会判定该区段被占用；当电流恢复正常时，控制设备会判定该区段未被占用。

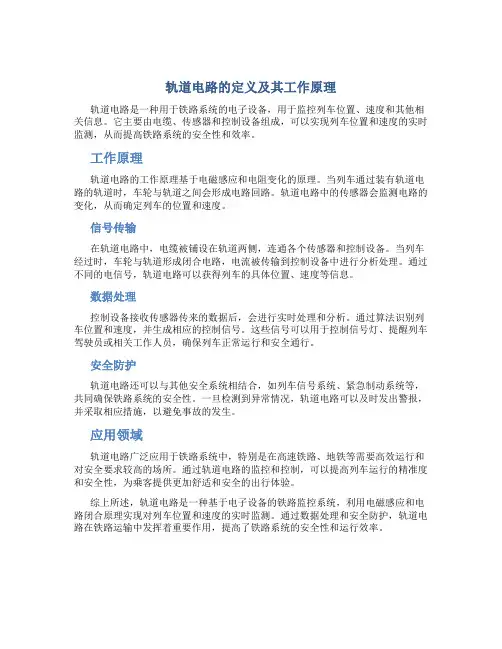

轨道电路的定义及其工作原理轨道电路是一种用于铁路系统的电子设备，用于监控列车位置、速度和其他相关信息。

它主要由电缆、传感器和控制设备组成，可以实现列车位置和速度的实时监测，从而提高铁路系统的安全性和效率。

工作原理轨道电路的工作原理基于电磁感应和电阻变化的原理。

当列车通过装有轨道电路的轨道时，车轮与轨道之间会形成电路回路。

轨道电路中的传感器会监测电路的变化，从而确定列车的位置和速度。

信号传输在轨道电路中，电缆被铺设在轨道两侧，连通各个传感器和控制设备。

当列车经过时，车轮与轨道形成闭合电路，电流被传输到控制设备中进行分析处理。

通过不同的电信号，轨道电路可以获得列车的具体位置、速度等信息。

数据处理控制设备接收传感器传来的数据后，会进行实时处理和分析。

通过算法识别列车位置和速度，并生成相应的控制信号。

这些信号可以用于控制信号灯、提醒列车驾驶员或相关工作人员，确保列车正常运行和安全通行。

安全防护轨道电路还可以与其他安全系统相结合，如列车信号系统、紧急制动系统等，共同确保铁路系统的安全性。

一旦检测到异常情况，轨道电路可以及时发出警报，并采取相应措施，以避免事故的发生。

应用领域轨道电路广泛应用于铁路系统中，特别是在高速铁路、地铁等需要高效运行和对安全要求较高的场所。

通过轨道电路的监控和控制，可以提高列车运行的精准度和安全性，为乘客提供更加舒适和安全的出行体验。

综上所述，轨道电路是一种基于电子设备的铁路监控系统，利用电磁感应和电路闭合原理实现对列车位置和速度的实时监测。

通过数据处理和安全防护，轨道电路在铁路运输中发挥着重要作用，提高了铁路系统的安全性和运行效率。

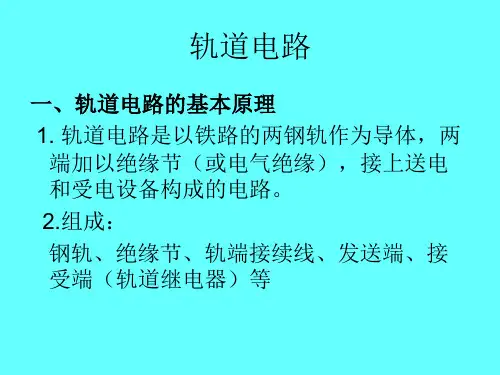

轨道电路概述一、轨道电路的基本原理轨道电路是以铁路线路的两根钢轨作为导体，两端加以机械绝缘（或电气绝缘）节、送电和受电设备构成的电路。

轨道电路的送电设备设在送电端，由轨道电源E和限流电阻Rx 组成，限流电阻的作角是保护电源不致因过负荷而损坏，同时保证列车占用轨道电路时，轨道继电器可靠落下。

接收设备设在受电端，一般采用继电器，称为轨道继电器，由它来接收轨道电路的信号电流。

送、受电设备一般放在轨道旁的变压器箱或电缆盒内，轨道继电器设在信号楼内。

姗送、受电设备由引接线（钢丝绳）直接接向钢轨或通过电缆过轨后由引接线接向钢轨。

钢轨是轨道电路的导体，为减小钢轨接头的接触电阻，增设了轨端接续线。

钢轨绝缘是为分隔相邻轨道电路而装设的。

两绝缘节之间的钢轨线路，称为轨道电路的长度。

当轨道电路内钢轨完整，且没有列车占用时，轨道继电器吸起，表示轨道电路空闲。

轨道电路被列车占用时，它被列车轮对分路，轮对电阻远小于轨道继电器线圈电阻，流经轨道继电器的电流大大减小，轨道继电器落下，表示轨道电路被占用。

二、轨道电路的作用轨道电路的第一个作用是监督列车的占用。

利用轨道电路监督列车在区间或列车和调车车列在站内的占用，是最常用的方法。

由轨道电路反映该段线路是否空闲，为开放信号、建立进路或构成闭塞提供依据，还利用轨道电路的被占用关闭信号，把信号显示与轨道电路是否被占用结合起来。

轨道电路的第二个作用是传递行车信息。

例如数字编码式音频轨道电路中传送的行车信息，为ATC系统直接提供控制列车运行所需要的前行列车位置、运行前方信号机状态和线路条件等有关信息，以决定列车运行的目标速度，控制列车在当前运行速度下是否减速或停车。

对于ATC系统来说，带有编码信息的轨道电路是其车地之间传输信息的通道之一。

三、轨道电路的分类轨道电路有较多种类，也有多种分类方法。

1.按所传送的电流特性分类轨道电路可分为工频连续式轨道电路和音频轨道电路，音频轨道电路又分为模拟式和数字编码式。

简述轨道电路的组成轨道电路是一种用于铁路信号控制的电路系统，它主要由信号机、道岔、轨道电路、电缆、电缆接线盒等组成。

下面将对轨道电路的组成进行详细介绍。

1.信号机信号机是铁路信号控制系统中的重要组成部分，它通过灯光、机械手段等方式向司机发出行车命令，同时也可向列车提供相关的车速、区段情况等信息。

信号机按照功能的不同分为进站、出站、调车、接发车等多种类型，不同类型的信号机会采用不同的色灯、形状、编码等方式进行区分。

2.道岔道岔是铁路交叉口处的设备，用于实现列车的转向或分支，以便列车能够在不同轨道之间行驶。

道岔主要由舌轨、心轨、定位器、扳道器等组成，其中扳道器是道岔的控制部分，可以通过信号机或人工操作进行控制。

3.轨道电路轨道电路是一种用于检测铁路车辆位置和状态的电路系统，主要由轨道电路电缆、轨道电路断电器、电缆接线盒等组成。

轨道电路通过检测轨道电阻值的变化来判断车辆位置和状态，可以实现列车的自动控制、防止车辆追尾等功能。

4.电缆电缆是铁路信号控制系统中的重要组成部分，主要用于信号机、道岔、轨道电路等设备的电力供应和信息传输。

电缆的种类和规格根据不同设备的需求而定，一般分为高、中、低压电缆等多种类型。

5.电缆接线盒电缆接线盒是铁路信号控制系统中用于连接电缆的重要设备，主要作用是将电缆连接在一起，以便实现信号机、道岔、轨道电路等设备之间的信息传输和电力供应。

电缆接线盒的种类和规格根据不同设备的需求而定，一般分为塑料接线盒、金属接线盒等多种类型。

以上就是轨道电路的主要组成部分，它们相互配合、协调工作，保障了铁路的安全、高效运行。

在实际应用中，轨道电路还需要与其他设备如列车控制系统、信号设备等进行配合，以实现铁路信号控制系统的全面协调和安全运行。

铁路信号轨道电路介绍及故障分析1. 引言1.1 铁路信号轨道电路概述铁路信号轨道电路是铁路运输中至关重要的一部分，它承担着列车行驶时的信号传递和轨道电流控制的功能。

铁路信号轨道电路通过信号灯、信号旗、信号音、信号插发等形式，向列车驾驶员传递列车行驶和停车等信息，确保列车运行的安全和顺畅。

轨道电路则是通过电路连接铁路轨道和信号设备，用来检测轨道上的列车位置和运行状态，控制信号的变化和列车的行驶。

铁路信号轨道电路的设计和维护与列车运行的安全密切相关，它需要高度的稳定性和可靠性。

一旦出现故障，可能会给列车运行带来严重的后果。

及时发现故障并及时解决是铁路信号轨道电路工作人员的重要任务之一。

本文将介绍铁路信号轨道电路的基本概念和构成，以及常见的故障及解决方法。

还将介绍故障分析技术和轨道电路的维护方法，帮助读者更好地了解铁路信号轨道电路的重要性以及未来发展趋势。

2. 正文2.1 铁路信号系统简介铁路信号系统是铁路运输中的重要组成部分，其作用是保证列车运行的安全和有效性。

铁路信号系统通常由信号设备、轨道电路和控制中心等组成。

铁路信号系统的基本原理是通过信号设备向列车驾驶员发送不同的信号，指示列车行驶方向和速度。

这些信号包括进站信号、出站信号、调车信号等，以确保列车在铁路线路上安全行驶。

轨道电路是铁路信号系统中的重要组成部分，它通过安装在铁轨上的电路设备，实现对列车位置的监测和控制。

轨道电路能够检测列车的位置、速度和状态，以及检测轨道上是否有异常情况，如异物、道岔异常等。

在铁路信号系统运行过程中，常见的故障包括信号设备故障、轨道电路故障、通信故障等。

针对这些故障，可以采取相应的解决方法，如及时维修和更换设备、调整信号系统参数等。

故障分析技术在铁路信号系统中起着重要作用，通过对故障进行准确分析，可以找到故障的根源并迅速解决。

轨道电路维护也是保证铁路信号系统正常运行的关键，定期检查和维护轨道电路设备可以减少故障的发生率，提高系统的稳定性和可靠性。

轨道电路-图文第一章轨道电路基本知识轨道电路同电动转辙机一样，是铁路信号的基础设备。

轨道电路用于判断轨道线路是否有列车、车辆，是信号联锁的重要技术条件之一。

一、轨道电路的组成轨道电路是以一段轨道的两条钢轨为导体的电气回路，这一段轨道称为一个区段，即轨道电路区段（也简称轨道区段）。

轨道电路主要由送电端，钢轨和受电端三部分组成，见图1-1。

1.送电端由电源变压器、限流器、引接线及变压器箱或电缆盒等组成。

限流器是为了保护电源设备而设，一般采用电阻器或电抗器。

2.钢轨由轨条、轨端接续线和钢轨绝缘等组成。

轨端接续线安装在两根轨条的接头处，减小和稳定钢轨电阻（或阻抗）；钢轨绝缘为分隔或划分轨道电路之用。

3.受电端是由升压变压器、轨道继电器、引接线及变压器箱或电缆盒等组成。

升压变压器和轨道继电器之间通过电缆线路连接。

二、轨道电路的基本工作原理轨道电路基本工作原理见图1-2.当轨道区段未被列车或车辆占用时，即空闲时，交流220V轨道电源由电源变压器降压，经限流器和引接线，送到送电端的钢轨上。

由于钢轨上无车，电流沿着钢轨线路流向受电端。

受电端钢轨的电流经引接线送至升压变压器，升压变压器的输出电压经电缆线路加到设在信号楼机械室的轨道继电器（GJ）线圈上，-1-使轨道继电器励磁吸起，利用其前接点闭合条件，表示（反映）轨道区段空闲。

见图（a）。

当轨道区段有列车或车辆时，即占用时，见图（b），由于列车的车轮轮对横跨在钢轨上，轮对的电阻比轨道继电器（GJ）线圈的电阻小得多，送电端送出的轨道电流绝大部分被轮对分路，致使轨道继电器因得不到足够的电流而失磁落下。

利用其后接点闭合的条件，接通轨道区段红灯表示电路（红光带），表示这个轨道区段已被车占用。

轨道电路的制式很多，有开路式和闭路式之分、直流型和交流型（包括脉冲型）之分等等。

但工作原理基本上是一致的。

目前我国使用最普遍的轨道电路制式是JZ某C-480型交流轨道电路。

三、轨道电路的基本工作状态轨道电路的基本工作状态是调整状态和分路状态。

前言截止到2005年底，中国铁路总营业里程已达到7.5万公里，复线达到2.5万公里，电气化达到2万公里，并且还将修建更多铁路。

目前在电气化铁路上有90％的车站采用25Hz相敏轨道电路，因此该制式成为电气化铁路站内轨道电路的首选。

1997年经铁道部鉴定，决定用“97型25Hz相敏轨道电路”替代原“25Hz 相敏轨道电路”在全路推广使用。

97行25Hz相敏轨道电路具有工作稳定可靠，维修简单和故障率低的优点，具有很高的抗干扰能力，并延长了轨道电路的极限长度（可达1500m），深受现场欢迎。

第一章轨道电路概述一、轨道电路作用及构成轨道电路是铁路信号自动控制的基础设备。

利用轨道电路可以自动检测列车、车辆的位置，控制信号机的显示；通过轨道电路可以将地面信号传递给机车，从而可以控制列车运行。

轨道电路是以铁路线路的两根钢轨作为导体，两端加以电气绝缘或电气分割，并接上送电和受电设备构成的电路。

二、轨道电路的原理当两根钢轨完整，且无车占用，即轨道电路空闲时，电流通过两根钢轨和轨道继电器，使轨道继电器吸起，前接点闭合，信号开放。

当列车占用轨道电路时，电流通过机车车辆轮对，轨道电路被分路。

由于轮对电阻比轨道继电器电阻小得多，使电源输出电流显著加大，限流电阻上的压降随之增加，两根钢轨间的电压降低，流经轨道继电器的电流减少到它的落下值，使轨道继电器落下，后接点闭合，信号关闭。

同时，当轨道电路发生断轨、断线时，同样会使轨道继电器落下。

三、轨道电路分类1、按轨道电路的工作方式分为开路式和闭路式轨道电路。

闭路式轨道电路能够检查轨道电路的完整性，所以目前信号设备中多采用闭路式轨道电路。

2、按牵引电流通过方式分为单轨调和双轨条轨道电路。

双轨条轨道电路工作比单轨条轨道电路稳定可靠，极限长度基本上可以满足闭塞分区长度的要求，但成本高。

电气化区段多采用双轨条轨道电路。

3、按相邻钢轨线路的分割方法分绝缘节式和无绝缘节式轨道电路。

4、按信号电流性质分直流、和交流；连续式和脉冲式供电等几种。

轨道电路的分类及原理轨道电路根据电路中所使用的元器件和工作原理，可以分为以下几类：1. 有源轨道电路（Active Track Circuit）：有源轨道电路利用放大器或运算放大器等主动元件来增强信号的强度和稳定性。

它可以通过放大信号来增加传输距离，并可以提高信号质量和可靠性。

2. 无源轨道电路（Passive Track Circuit）：无源轨道电路仅使用被动元件，如电阻、电容、电感等，来传输和处理信号。

它主要用于信号调理和过滤，能够对信号进行衰减、延迟和频率响应等处理。

3. 接触式轨道电路（Contact Track Circuit）：接触式轨道电路使用电流传输来检测轨道上的火车或其他车辆的存在。

当车辆通过时，电流的传输会被打断或改变，从而触发信号的反应。

这种电路可用于列车的自动监测、控制和安全保护。

4. 非接触式轨道电路（Non-contact Track Circuit）：非接触式轨道电路利用电磁感应原理来检测车辆的存在。

它可以通过电磁场的变化来判断轨道上是否有车辆通过，无需物理接触，具有更好的可靠性和耐久性。

5. 闭合式轨道电路（Closed Track Circuit）：闭合式轨道电路中，信号通过轨道的金属导体来传输。

电路的闭合性是必需的，否则信号无法传输或检测到车辆的存在。

6. 开放式轨道电路（Open Track Circuit）：开放式轨道电路中，信号通过轨道和地面之间的电磁场来传输。

电路的开放性意味着信号可以在不接触轨道的情况下传输和检测车辆。

轨道电路的原理是基于电信号的传输和检测。

根据不同的电路类型，原理可能涉及电流传输、电压控制、电磁感应等。

不同的原理有不同的应用场景和功能，可以用于列车的自动控制、速度检测、故障检测等。
