14-15-1机械原理课程设计任务布置

机械设计课程设计明细表一、课程目标知识目标：1. 让学生掌握机械设计的基本原理和概念，理解机械结构的功能与组成。

2. 培养学生运用力学知识对机械结构进行受力分析和计算的能力。

3. 使学生掌握常用机械零件的设计方法和步骤，并能运用到实际设计中。

技能目标：1. 培养学生运用CAD软件进行机械零件设计和绘制工程图纸的能力。

2. 提高学生运用数学、力学知识解决机械设计问题的能力。

3. 培养学生团队协作和沟通表达的能力，能在项目中进行有效分工与协作。

情感态度价值观目标：1. 培养学生对机械设计学科的兴趣，激发创新意识和探索精神。

2. 培养学生严谨的科学态度，注重实践，善于发现和解决问题。

3. 增强学生的环保意识，注重绿色设计和可持续发展。

分析课程性质、学生特点和教学要求：本课程为高年级机械设计课程，旨在培养学生的实际设计和创新能力。

学生已具备一定的力学、数学和机械原理知识，具有较强的逻辑思维和动手能力。

教学要求注重理论与实践相结合，强调创新意识和团队协作。

1. 熟练运用机械设计原理和方法，完成简单的机械结构设计。

2. 独立使用CAD软件进行零件设计和工程图纸绘制。

3. 在团队项目中发挥个人优势，与他人协作完成复杂机械设计任务。

4. 具备一定的创新能力，关注绿色设计和可持续发展。

5. 养成严谨、务实的学习态度，为未来从事机械设计相关工作奠定基础。

二、教学内容1. 机械设计基本原理：介绍机械设计的基本概念、设计方法和步骤，分析机械结构的功能和组成，以课本第二章内容为基础，深入讲解设计原理在实际中的应用。

2. 机械零件设计：以第三章为参考，详细讲解常用机械零件的设计方法和计算步骤，包括轴、齿轮、轴承、联轴器等零件的设计。

3. 受力分析与计算：运用力学知识，对机械结构进行受力分析，以第四章内容为依据，教授学生如何进行受力计算。

4. CAD软件应用：结合第五章内容，教授学生运用CAD软件进行零件设计和工程图纸绘制，提高学生的实际操作能力。

机械原理课程设计指导书题Ⅰ 四冲程内燃机设计一． 已知条件： 在图示的四冲程内燃机中活塞行程 H = （mm ） 活塞直径 D= （mm ） 活塞移动导路相对于曲柄中心的距离 e= （mm ） 行程速比系数 K=连杆重心2c 至A 点的距离 2AC l = 系 数 AB l (mm) 曲柄重量 1Q = (N) 连杆重量 2Q = (N) 活塞重量 3Q = (N) 连杆通过质心轴2c 的转动惯性半径c ρ 2c ρ= 系数AB l 2(m 2m ) 曲柄的转速 n 1= (rpm) 发动机的许用速度不均匀系数 [δ]=曲柄不平衡的重心到O 点的距离 OC l = OA l （mm ） 开放提前角：进气门：-10°；排气门： -32° 齿轮参数：m=3.5（mm ）； α=20°；a h *=12Z ='2Z =14； 3Z ='3Z =72 ；1Z =36示功图见P10图2所示。

二．设计任务1. 机构设计按照行程速比系数K 及已知尺寸决定机构的主要尺寸，并绘出机构运动简图（4号图纸）。

（凸轮要计算出装角后才画在该图上） 2. 选定长度比例尺作出连杆机构的位置图以活塞在最高位置时为起点，将曲柄回转一周按顺时针方向分为十二等分，然后找出活塞在最低位置时和活塞速度为最大时的曲柄位置（即曲柄旋转一周共分十五个位置）并作出机构各位置时的机构位置图，求出滑快的相对位移。

3. 作出机构15个位置的速度多边形求出这15个位置的BA V 、2C V 、B V 、ω2的数值，并列表表示。

（表一） 4. 作出机构的15个位置的加速度多边形求出15个位置的n BA a 、t BA a 、BA a 、2α 、2C a 、B a 的数值，并列表表示。

（表二）5.用直角坐标作滑快B 点的位移曲线B S =B S （φ），速度曲线)(ϕB B V V =及加速度曲线)(ϕB B a a =。

机械原理课程设计例一、教学目标本课程的教学目标是让学生掌握机械原理的基本概念、基本理论和基本方法，培养学生分析和解决机械工程问题的能力。

具体来说，知识目标包括：了解机械系统的基本组成部分，掌握机械运动和力学基础，理解机械设计的基本原则和方法。

技能目标包括：能够运用机械原理解决实际问题，具备基本的机械设计和制造能力。

情感态度价值观目标包括：培养学生对机械工程的兴趣和热情，增强学生的创新意识和团队合作精神。

二、教学内容本课程的教学内容主要包括机械系统的基本组成部分、机械运动和力学基础、机械设计的基本原则和方法。

具体来说，教学大纲如下：第一章机械系统的基本组成部分1.1 机械系统的定义和分类1.2 机械系统的功能和性能1.3 机械系统的组成要素第二章机械运动和力学基础2.1 机械运动的类型和特点2.2 力学的基本概念和定律2.3 机械运动的描述和分析第三章机械设计的基本原则和方法3.1 机械设计的基本原则3.2 机械设计的方法和步骤3.3 机械设计的实例分析三、教学方法为了达到教学目标，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法。

通过这些方法的综合运用，激发学生的学习兴趣和主动性，帮助学生理解和掌握机械原理的知识。

具体来说：讲授法：通过教师的讲解，向学生传授机械原理的基本概念、基本理论和基本方法。

讨论法：通过小组讨论，让学生主动思考和探讨机械原理的应用和实际问题。

案例分析法：通过分析机械设计的实例，让学生了解机械设计的过程和方法。

实验法：通过实验操作，让学生亲身感受和理解机械运动的原理和现象。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：教材：《机械原理》，机械工业出版社参考书：《机械设计手册》，机械工业出版社多媒体资料：机械原理的动画演示、视频案例等实验设备：机械原理实验装置、力学实验装置等网络资源：相关学术论文、专利资料、企业信息等五、教学评估本课程的评估方式将包括平时表现、作业、考试等多个方面，以全面、客观、公正地评价学生的学习成果。

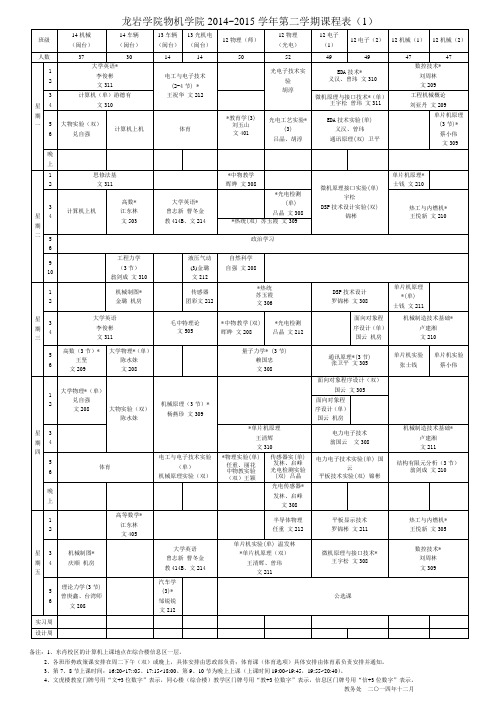

班级14机械（闽台）14车辆（闽台）13车辆（闽台）13光机电（闽台）12物理（师）12物理（光电）12电子（1）12电子（2）12机械（1）12机械（2）人数37 30 14 14 5052494947 47星期一12大学英语*李俊彬文311电工与电子技术(2-4节) *王祝华文212光电子技术实验胡淳EDA技术*义汉、曾玮文310数控技术*刘周林文20934计算机（单）游德有文310微机原理与接口技术*（单）王宇松曾玮文311工程机械概论刘亚丹文20956大物实验（双）兑自强计算机上机体育*教育学(3)刘玉山文401光电工艺实验*(3)吕晶、胡淳EDA技术实验(单)义汉、曾玮通讯原理(双) 卫平单片机原理(3节)*蔡小伟文309 晚上星期二12思修法基文311*中物教学晖晔文308微机原理接口实验(单)宇松DSP技术设计实验(双)锦彬单片机原理*士钱文21034计算机上机高数*江东林文503大学英语*曾志新曹冬金教414B、文214*光电检测(单)吕晶文308热工与内燃机*王悦新文210*热统(双) 苏玉霞文30956政治学习910工程力学（3节）翁剑成文310液压气动(3)金璐文212自然科学自强文208星期三12机械制图*金璐机房传感器团彩文212*热统苏玉霞文306DSP技术设计罗锦彬文308单片机原理*(单)士钱文21134大学英语李俊彬文311毛中特理论文505*中物教学(双)晖晔文208*光电检测吕晶文212面向对象程序设计（单）国云机房机械制造技术基础*卢建湘文21056高数（3节）*王坚文209大学物理*（单）陈水妹文208量子力学* (3节)赖国忠文308通讯原理*(3节)张卫平文305单片机实验张士钱单片机实验蔡小伟星期四12大学物理*（单）兑自强文208 大物实验（双）陈水妹机械原理（3节）*杨燕珍文309面向对象程序设计（双）国云文305面向对象程序设计（单）国云机房34*单片机原理王清辉文310电力电子技术翁国云文308机械制造技术基础*卢建湘文21156体育电工与电子技术实验（单）机械原理实验（双）*物理实验(单)任重、丽花中物教实验（双）王颖传感器实(单)发林、启峰光电检测实验(双) 吕晶电力电子技术实验(单) 国云平板技术实验(双) 锦彬结构有限元分析（3节）翁剑成文210晚上光电传感器*发林、启峰文308星期五12高等数学*江东林文405半导体物理任重文212平板显示技术罗锦彬文211热工与内燃机*王悦新文30534机械制图*庆顺机房大学英语曾志新曹冬金教414B、文214单片机实验(单) 温发林*单片机原理（双）王清辉、曾玮文211微机原理与接口技术*王宇松文308数控技术*刘周林文30956理论力学(3节)曾庚鑫、台湾师文208汽车学(3)*邹锐锐文212公选课实习周设计周备注：1、东肖校区的计算机上课地点在综合楼信息区一层。

第1章概述1.1 机械设计的过程、内容及机械原理课程设计的意义设计是创造性的建立满足功能要求的技术系统的活动过程。

机械设计的步骤和内容一般可分为四个阶段，即：产品规划阶段、方案设计阶段、详细设计阶段和改进设计阶段。

1. 产品规划阶段本阶段主要是通过市场调查了解市场需求，做出市场预测，对产品开发的可能性作综合研究并提出可行性报告，本阶段最终目的是确定任务并给出详细的设计任务书。

2. 方案设计阶段通过规划阶段明确了设计任务，确定了系统的功能。

当然能实现同一功能的系统可以有不同的工作原理，同一原理又可以有不同的运动方案。

通过功能分析并确定了工作原理的基础上进行工艺动作构思，初步拟定出从原动机经传动机构到执行机构的运动方案，并画出各执行构件动作相互协调配合的运动循环图，设计各执行机构，画出机构运动简图并作机构的运动学分析和动力学分析计算，这是机械产品方案设计阶段的主要内容。

3. 详细设计阶段该阶段是将机械运动简图具体化为机器及零部件的合理结构。

完成机械产品的总体设计、部件和零件设计，完成全部生产图纸并编制设计说明书等技术文件。

4. 改进设计阶段本阶段的主要任务是根据试验、使用、鉴定所暴露的问题，进一步做出相应的技术完善工作，以确保产品的设计质量。

设计是一个创新的过程，而在设计的四个阶段中，方案设计的创新及其优劣尤为重要，它对机械系统功能的实现、性能的好坏、经济性及其市场竞争力具有决定性的作用，直接关系到机械设计全局的成败，因此机械系统的方案设计在整个机械设计中占有极其重要的地位。

而《机械原理》课程的内容正是为方案设计提供了理论依据和基本方法，机械原理课程设计则是机械系统运动方案设计的一个综合训练。

机械原理课程设计是本科阶段的第一个课程设计，它对初步掌握机械系统的方案设计和了解机械设计的内容和方法具有重要意义。

1.2 课程设计的目的通过综合运用机械原理及相关课程所学内容，针对一个实际机械系统完成课程设计，达到以下目的：1. 巩固和加深对机械原理课程内容的理解；2. 初步掌握机械系统方案设计的方法并对机械设计的全过程有个初步了解；3. 培养学生分析问题和解决问题的能力，并对学生的创新意识和创新方法进行初步训练；4. 培养学生自学、查阅资料和独立工作的能力，同时培养学生的团队协作精神；5. 培养学生运用计算机技术解决实际工程的能力。

机械原理课程设计完整版一、教学目标本课程旨在让学生了解和掌握机械原理的基本概念、原理和应用，培养学生的创新意识和实践能力。

通过本课程的学习，学生应达到以下目标：1.知识目标：（1）了解机械系统的基本组成部分及其相互关系；（2）掌握机械原理的基本原理和定律；（3）熟悉机械设计的基本方法和步骤；（4）了解机械原理在工程实际中的应用。

2.技能目标：（1）能够运用机械原理解决实际问题；（2）具备简单的机械设计能力；（3）学会使用相关工具和软件进行机械设计。

3.情感态度价值观目标：（1）培养学生的团队合作意识和沟通能力；（2）增强学生对机械工程的兴趣和热情；（3）培养学生关注社会发展和科技进步的意识。

二、教学内容本课程的教学内容主要包括以下几个部分：1.机械原理概述：介绍机械系统的基本组成部分，如机械元件、机械结构、机械系统等，并分析它们之间的相互关系。

2.机械原理的基本原理和定律：讲解力学、动力学、热力学等基本原理，以及能量守恒、功的计算、摩擦力等基本定律。

3.机械设计的基本方法和步骤：介绍机械设计的方法和步骤，如设计原则、设计流程、设计规范等。

4.机械原理在工程实际中的应用：通过案例分析，使学生了解机械原理在工程实际中的应用，如机械传动、机械控制系统等。

三、教学方法为了提高教学效果，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。

1.讲授法：通过教师的讲解，使学生掌握机械原理的基本概念、原理和应用。

2.讨论法：学生进行分组讨论，促进学生思考和交流，提高学生的理解能力。

3.案例分析法：通过分析实际案例，使学生了解机械原理在工程实际中的应用。

4.实验法：安排学生进行实验，培养学生动手能力和实践能力。

四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。

2.参考书：提供相关的参考书籍，丰富学生的知识体系。

3.多媒体资料：制作精美的多媒体课件，提高学生的学习兴趣。

第一节机械原理课程设计目的和任务一、机械原理课程设计的目的机械原理课程设计是使学生较全面、系统掌握机械原理课程的基本原理和方法的重要环节，是培养学生“初步具有确定机械运动方案，分析和设计机械的能力”及“开发创新能力”的一种手段。

其目的是：1)以机械系统运动方案设计与拟定为结合点，把机械原理课程中分散于各章的理论和方法融会贯通起来，进一步巩固和加深学生所学的理论知识；2)通过拟定机械运动方案的训练，使学生初步具有机构选型与组合和确定运动方案的能力；3)使学生在了解机械运动的变换与传递及力传递的过程中，对机械的运动、动力分析与设计有一个较完整的概念；4)进一步提高学生运算、绘图、运用计算机和技术资料的能力；5)通过编写说明书，培养学生表达、归纳、总结和独立思考与分析的能力。

二、机械原理课程设计的任务对给定的设计要求进行分析，将总功能分解；制定机构运动循环图；设计实现各个分功能的机构运动原理，构成几种运动方案，对各运动方案进行对比和选择；对选定方案中的机构进行分析与设计，画出机构运动简图；设计飞轮；对机构进行必要的运动和动力分析。

三、机械原理课程设计进行的方式根据具体情况有下列几种方式可供选择。

1)集中式：在机械原理课程课堂教学完成后，集中一段时间进行；2)分散式：将课程设计与课程教学平行安排；3)集中与分散：在机械原理课程教学的中后期先进行课程设计的调研及部分工作方案设计工作，课程结束后集中一段时间进行绘图、分析、编写说明书等工作。

上述三种方式中，第一种与第三种对进行机械系统运动方案设计有利，第二种对密切联系每章中的理论教学较好，适宜于解析法为主要手段的机构分析与综合类的课程设计题，而对机械运动方案设计类的题目较难进行。

四、课程设计的一般步骤和方法机器主要是由原动部分、传动部分和执行部分三大部分组成，传动部分和执行部分又主要由各种机构组成，机械原理课程设计要求针对某种简单机器进行机械运动设计，最终获得机械运动简图。

《机械原理》课程设计计算说明书学院专业班设计者：完成日期：年月日xx大学计算结果计算过程及计算说明目录1.课程设计题目1.1、课程设计题目1.2、工艺动作分解1.3、设计要求2.课程设计题目分析2.1、总功能要求2.2、总功能分解2.3、书本打包机设计参数的选择2.4、各部分执行机构的设计2.5、书本打包机整体机构简图2.6、整个机构的运动循环图3.各部分机构的设计方案说明4.执行机构的设计和传动比的计算4.1、电动机到主轴间的减速机构计算4.2、推书机构的连杆机构计算4.3、推书机构中的槽轮机构分析4.4、凸轮机构的计算5.课程设计心得体会6.参考资料1课程设计题目1.1课程设计题目课程设计题目：自动压片成形机书本打包机主要是用在印刷厂里，在大量的书本印刷出来后，将其以一定的数量为一堆，用牛皮纸将其包装起来，以便于销售和运输。

这种功能在很多地方都可以用到，比如：包糖机，饭盒包装机等凡是涉及到要将东西分堆包装的地方，都可以将其稍微改动即可用于其它地方。

1.2工艺动作分解书本打包机的用途是要把一摞书（如20 本一包）用牛皮纸包成一包，并在两端贴好封签（图 1-1）。

包、封的工艺顺序如图 1-2 所示。

图1-1图1-2其工艺过程如下所述：①横向送书（送一摞书）。

②纵向推书前进（推一摞书）到工位 a，使它与工位 b ～ g上的 6 摞书贴紧。

③书推到工位 a前，包装纸已先送到位。

包装纸原为整卷筒纸，由上向下送够长度后进行裁切。

④继续推书前进一摞书的位置到工位 b，由于在工位 b 的书摞上下方设置有挡板，以挡住书摞上下方的包装纸，所以书摞推到 b 时实现包三面，这个工序中推书机构共推动 a ～ g的 7 摞书。

⑤推书机构回程时，折纸机构动作，先折侧边（将纸卷包成筒状），再折两端上、下边。

⑥继续折前角。

⑦上步动作完成后，推书机构已进到下一循环的工序④，此时将工位 b 上的书推到工位 c。

在此过程中，利用工位 c两端设置的挡板实现折后角。

《机械原理课程设计》课程教学大纲Course Exercise of Mechanical Principle一、设计的性质与任务《机械原理课程设计》是《机械原理》课程的一个重要的实践性教学环节，可在本课程讲授2/3后进行，亦可在本课程学完后集中进行。

机械原理课程设计的任务是：1. 进一步巩固和加深学生所学的理论知识；2. 培养学生运用理论知识独立解决有关本课程实际问题的能力，使学生对于机械的运动学、动力学的分析和设计有一较完整和系统的概念；3. 使学生能受到拟定机械运动方案的训练，具有初步的机构选型与组合，确定运动方案的能力。

4. 使学生掌握进行机械运动学、动力学分析和设计的图解方法，以及借助于计算机进行运动学、动力学分析和设计的解析方法；5. 进一步提高学生的计算、制图和运用计算机及使用技术资料的能力。

6. 通过编写说明书，培养学生表达归纳、总结、分析与解决问题的能力。

二、设计的基本要求机械原理课程设计的要求包括下述几个部分：1．主体机构设计图（A3或A4图纸）和辅助机构设计图（A2或A3图）各1张；2．机器运动简图（全部或一部分）（A2图纸）1张；3．运动分析及运动线图（A1图纸）（4~5人一组）1张；4．动态静力分析及等效力矩线图（A1图纸）（4~5人一组）1张；5．编写设计说明书约6000字。

若开展计算机辅助设计，则要求用2号图作任意一位置的运动分析和动态静力分析，在说明书中附上打印的计算机程序（子程序除外）及其计算结果和线图。

三、先修课程高等数学、线性代数、工程图学、高级语言程序设计、理论力学、机械原理等。

四、课程设计内容1．确定执行构件的运动及其相互协调配合关系机器的工作原理确定之后，用运动循环图来表示机器预定职能所需的所有执行构件的动作形式、运动参数和变化规律，以及它们之间的相互协调配合关系。

2．确定原动机的类型和运动参数原动机的类型和运动参数将影响机械传动的形式、机构类型的选择和机构系统的复杂程度，选择时应综合考虑电动机和传动部分的重量、尺寸、价格、机构系统的复杂程度以及机械效率等各方面的因素。
