各种电动门接线方式

西博思（经济型）：X3.1：3接OD-,CD-；4接CD+；5接OD+；X3.2：18和19短接；X2：1、2接OP+/OP-；5、6接CP+/CP-;19、20接F+/F-西博思（专业型）：此种型号一般用于调节阀X3.1：1接P+2接P-X3.2：14接O+15接O-没有故障信号可接，如果要接紧急停的话，QCD+接3号端子，QCD-接7号端子，18号端子与20号端子短接（这个一般是不接的）EMG系列（开关型）：1和21短接；20接ODb/CDb3 接CDa;4 接ODa5接CP-/OP-/F-;7 接CP+;9 接OP+;10接F+；电子间：b是公共线EMG系列（调节型）1和21短接，2和20短接；22接O+；23接P+；24接O-/P-（0V）；5接F-；10接F+；RA系列（开关型）：5跟34短接（自保持），4跟36短接；5接CD-/OD-；35接OD+；33接CD+；6和7分别接CP+/CP-；8和9分别接OP+/OP-；42和43分别接F+/F-；RA系列（调节型）：5跟39短接（自保持），4跟41短接；26接O+；27接O-；22接P+；23接P-；42和43分别接F+/F-；RJ系列（开关型）：5跟25短接，6跟24短接；6接CD-/OD-；7接OD+；8接CD+；9跟11短接，10跟12短接；9和10分别接F+/F-；17和18分别接CP+/CP-；19和20分别接OP+/OP-；RJ系列（调节型）：3接O+；4接O-；1接P+；2接P-；9跟11短接，10跟12短接；9和10分别接F+/F-；ROTORK系列（开关门）4跟36，5跟34短接（如果要点动的话，5不要与34短接，指令公共端接5）；5接CD-/OD-；33接CD+；35接OD+；42、43接F+、F-；6、7接CP+、CP-；8、9接OP+、OP-；22接P+；23接P-；如果需要远方或就地信号，接10、11或12、13，但调试时需要修改S3 或S4设置。

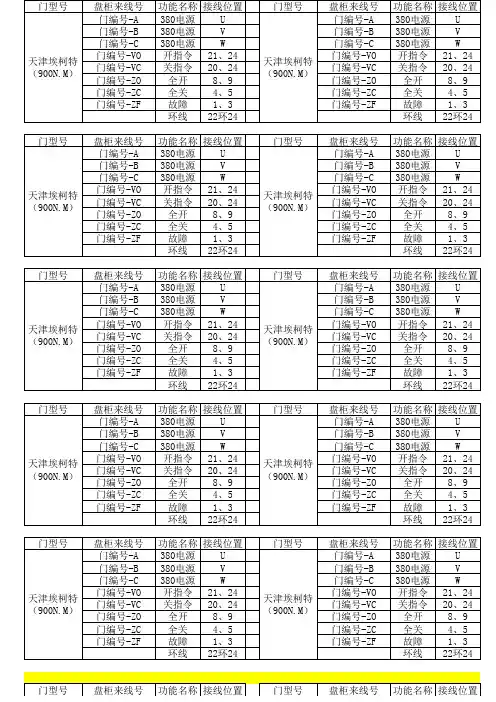

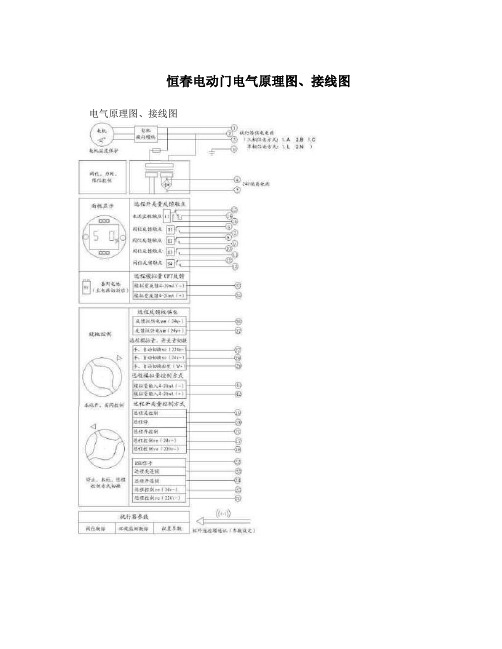

恒春电动门电气原理图、接线图电气原理图、接线图接线图:(E) 接地 (17) 远程控制输入之公共端-ve 20-60V AC/DC (1) 三相电源A(380V)、单相电源L(220V) (18) 远程控制输入之公共端-ve 60-220V AC (2) 三相电源B(380V)、单相电源N(220V) (19) 远程控制输入之关阀 (3) 三相电源C(380V) (20) 远程控制输入之停止/保持(21) 远程控制输入之开阀 (4) 执行器内部供电输出，额定24V DC (+) (22) 远程控制输入之紧急保护 (5) 执行器内部供电输出，同(4)配对(27) 手动/自动输入之-ve 60-220V AC (6) 指示触点S1-1 (28) 手动/自动输入之-ve 20-60V AC/DC (7) 指示触点S1-2 (29) 手动/自动输入之控制端(+) (8) 指示触点S2-1 (30) 阀门力矩变送器CTT之(-) (9) 指示触点S2-2 (31) 阀门力矩变送器CTT之电压方式(+) (10) 指示触点S3-1 (32) 阀门力矩变送器CTT之电流方式(+) (11) 指示触点S3-2 (33) 阀位变送器CPT之(-) (12) 指示触点S4-1 (34) 阀位变送器CPT之电压方式(+) (13) 指示触点S4-2 (35) 阀位变送器CPT之电流方式(+)(36) 24VDC输入之(-)(14) 远程监视触点S0-1 (常闭端) (37) 24VDC输入之(+)(15) 远程监视触点S0-2 (公共端) (38) 模拟控制之模拟量信号(0~10V，0~5V)输入(-) (16) 远程监视触点S0-3 (39) 模拟控制之模拟量信号(0~10V)输入(+)(40) 模拟控制之模拟量信号(0~5V)输入(+) (23) 远程控制输入之关阀连锁(41) 模拟控制之模拟量信号(0~20mA，4~20mA)输入(-)(24) 远程控制输入之开阀连锁 (42) 模拟控制之模拟量信号(0~20mA，4~20mA)输入(+)(25) 远程控制输入之公共端-ve 20-60V (43) 电缆屏蔽地AC/DC(26) 远程控制输入之公共端-ve 60-220V AC电气参数执行机构型号电机堵转电流(A) 电机额定电流(A) 电机标准功率(KW) 保险丝容量(A) CKDJ10 0.9 0.42 0.035 5 CKDJ25 1.2 0.56 0.05 5 CKDJ40 2.3 1.15 0.07 5 CKDJ60 2.6 1.32 0.095 5 CKD4 2.1 0.4 0.09 5 CKD10 4.1 1.0 0.26 10 CKD16 6.6 1.5 0.40 10 CKD25 7.8 2.3 0.65 15 CKD40 12 4.0 1.0 20 CKD60 16 5.3 1.4 25 CKD100 25 6.9 2.5 30 CKD160 25 6.9 2.5 30 CKD250 25 6.9 2.5 30 CKD300 25 6.9 2.5 30注:根据实际情况修改电机的堵转电流和额定电流，并调整保险丝的容量。

一般电动门接线图（DZW）：A2~A21 A4~A12 A8~A22 A6~A42.A41B7.B8—关状态B11.B12—开状态D5—D7—A2 D6—D8—A25LK电动门接线图：2~关指令(黄) 3~开指令(红) 4~公用线(兰.绿)5．6—关状态17.18—开状态L1.L2.L3. 22.23.24电源A.B.C扬州西门子电动门接线图：X1: 2—4—6—8—10—23(X2) 9—16 5—127—11~A253~A22 13~A41.A42 17~A12X2: 24~A21 电源: 17 19 213.4—关状态7.8—开状态扬州西门子调节门（24芯）：15+ 16-- L1-L2-L3 13+ 14- 反馈23+ 24- 电源上仪电动门：十一厂14100电源：L1-1、L2-2、L3-3K-37、 G-38、公用-39、自保持-(36、39)反馈：K-12（+）、13（-）；G-28（+）、29（-）上海之自动十一厂A5100－0005公用33关35开 6..7关反馈8..9开反馈5和34短接4和36短接44和43故障SIPOS调节门：电源：L1–火线、N–零线指令：AO–14（+）、15（-）反馈：AI–1（+）、2(-)SIPOS经济型电源 X1 - L1-L2-L3 X2- 1-2 开反馈 5-6 关反馈X3.1 - 3 公用 4 关 5 开 6停X3.2 – 18-19 短接 13-14 故障SIPOS经济型1公用 2关 3开 28..29开反馈 32..33关反馈Limitoroue电源 - L1-L2-L3指令 28+ 39- 反馈 46+ 45-天津伯纳德电源 19-N 20-A指令 70+ 71- 反馈 72+ 73-天津伯纳德执行器电源 13-N 14-A 指令 1+ 2-反馈 3+ 4- 奥玛11公用 2关 3开 35..36关反馈 39..40开反馈14..15故障Limitorque13公用 7开 5关 3..4开反馈 1..2关反馈 8和14短接18和19故障SMART13公用 11开 12关17..18开反馈 15..16关反馈 13和14短接自保持。

电动门接线(仅供参考叶晖)弗瑞格斯：开关型—开指令（28，40）关指令（26，40）开反馈（6，7）关反馈（4，5）故障（8，9）短接（21，41）调节型—指令（+34，-35）反馈（+36，-37）短接（41，21）（40，30）上海奥托克：开关型—开指令（34，35）关指令（5，33）开反馈（8，9）关反馈（6，7）故障（42，43）短接（4，36）短接（5，34）调节型—指令（+26，-27）反馈（+22，-23）短接（4，36）（5，39）故障（42，43）ROTORK：开关型—开指令（34，35）关指令（5，33）开反馈（8，9）关反馈（6，7）故障（42，43）短接（4，36）短接（5，34）调节型—指令（+26，-27）反馈（+22，-23）短接（4，41）（5，39）故障（42，43）TKTQ—（开关指令模拟反馈）接线开指令（3，4）关指令（3，5）反馈A1,A2IKJQ—调节型—指令1*2端子（+1，-2）反馈1*7端子（+5，-6）上自仪（多回转）：开关型—开指令（39，37）关指令（39，38）开反馈（15，16）关反馈（6，7）故障（41，42）上自仪（电动门）：开关型—开指令（7，9）关指令（7，8）开反馈（12，14）关反馈（15，17）故障（42，43）施耐德：开关型—开指令(7，9) 关指令(7，8)开反馈(12，14) 关反馈(15，17) 故障(27，28) 调节型—指令(31，32) 反馈(29，30) 故障(27，28)奥玛：开关型—开指令（11，3）关指令（11，2）开反馈（6，8）关反馈（6，7）重庆川仪：开关型—开指令（11，12）关指令（13，14）开反馈（7，8）关反馈（9，10）故障（4，5）短接（11，21）短接（13，23）重庆川仪端子详解（1，2，3）预备操作；（4，5，6）组报警；（7，8，9，10）反馈；（11，12，13，14）指令；（15，16）远程/自动；（17，18）备用；（19，20）24VDC; (21,22,23,24)24VDC输出；（25，26，27）开过力矩；（28，29，30）关过力矩；（31，32）预置中间位；（33，34）4-20mA输入；（35，36）4-20mA输出。

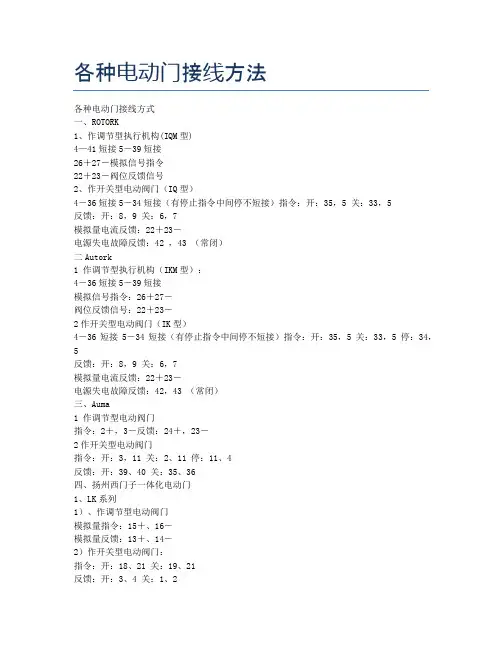

各种电动门接线方法各种电动门接线方式一、ROTORK1、作调节型执行机构(IQM型)4—41短接5－39短接26＋27－模拟信号指令22＋23－阀位反馈信号2、作开关型电动阀门（IQ型）4－36短接5－34短接（有停止指令中间停不短接）指令：开：35，5 关：33，5反馈：开：8，9 关：6，7模拟量电流反馈：22＋23－电源失电故障反馈：42 ，43 （常闭）二Autork1 作调节型执行机构（IKM型）：4－36短接5－39短接模拟信号指令：26＋27－阀位反馈信号：22＋23－2作开关型电动阀门（IK型）4－36短接5－34短接（有停止指令中间停不短接）指令：开：35，5 关：33，5 停：34，5反馈：开：8，9 关：6，7模拟量电流反馈：22＋23－电源失电故障反馈：42，43 （常闭）三、Auma1 作调节型电动阀门指令：2＋，3－反馈：24＋，23－2作开关型电动阀门指令：开：3，11 关：2、11 停：11、4反馈：开：39、40 关：35、36四、扬州西门子一体化电动门1、LK系列1）、作调节型电动阀门模拟量指令：15＋、16－模拟量反馈：13＋、14－2）作开关型电动阀门：指令：开：18、21 关：19、21反馈：开：3、4 关：1、2模拟量反馈：13＋、14－3）电源AC380V：22（A）、23（B）、24（C）AC220V：23（L）、24（L）2、MK系列（国产技术）作开关型电动阀门；19－20短接指令：开：3、4 关：2、4 停：1、4反馈：开：17、18 关：5、6模拟量反馈：8＋、7－电源故障：9 、21自保持：X11需点动则将此插头拔掉五、Sipos执行机构1、ECOTRON经济型：带继电器板的圆形插头式连接（电动门）短接：5、6端子指令：开：3、1 关：2、1 紧急关：9、10 停：4、1 反馈：开：28、29 关：32、33模拟量反馈：7＋8－2、PROFITRON专业型：带继电器板的圆形插头式连接（调节门）模拟量电流指令：11＋12－模拟量反馈：7＋，8－3、ECOTRON经济型：带继电器板的直接连接（电动门）分X3:1、X3:2、X1、X2四个端子排短接：18、19端子（X3:2端子排）指令：开：5、3 关：4、3 停：6、3 （X3:1端子排）反馈：开：1、2 关：5、6 （X2端子排）电源接X1端子排L1、L2、L34、PROFITRON专业型：带继电器板的直接连接（调节门）分X3：1、X3：2、X1、X2四个端子排短接：18、15端子（X3：2端子排）模拟量指令：14＋、15－（X3：2端子排）模拟量反馈：1＋、2－（X3：1端子排）开反馈：1、2（X2端子排）关反馈：5、6电源失电故障：17、18（常闭）六．SCHIEBEL（点动控制接线）短接：2～3端子（提供电源）指令：开：1、4 关：1、3电流反馈：23＋、24－七．ABB调门指令：34＋、33－反馈：35－、36＋短接：21～15 、22～16（用于提供远控电源）21＋、22－（内部提供的24v电源）ABB电动门指令：开11、12 关13、14反馈：开7、8 关9、10ABB气动门指令：11、12（用于向控制部分供电）反馈：31、32（需DCS提供24v电源）八．马来西亚产ROTORK(非一体化)电源：1、2、3。

各种电动门接线方法电动门是一种便捷的自动门系统，它通过电动驱动器来控制门的开关，使得用户能够轻松地通过门口。

在安装和接线电动门时，需要考虑各种因素，包括电源供应、开关控制、传感器探测以及门的运行模式等。

以下是一些常见的电动门接线方法：1.单按钮开关接线方法：这种方法适用于需要单个按钮来控制门的开关的情况。

接线过程比较简单，只需要将按钮的一个端口连接到电动马达的一个输入端口，将另一个端口连接到接地线上即可。

按下按钮时，电流会流入马达的一个方向，使门关闭；再次按下按钮时，电流会流入马达的另一个方向，使门打开。

2.双按钮开关接线方法：这种方法适用于需要两个按钮来控制门的开关的情况，例如，一个按钮用于开门，另一个按钮用于关门。

接线过程比较复杂，需要一个断开开关来控制电动马达的正反转。

首先，将其中一个按钮的一个端口连接到电动马达的一个输入端口，将另一个按钮的一个端口连接到电动马达的另一个输入端口。

然后，将另一个按钮的另一个端口连接到断开开关的一个端口，将电动马达的另一个输入端口连接到断开开关的另一个端口。

断开开关的另一个端口连接到接地线上。

按下一个按钮时，电流会流入马达的一个方向，使门打开；按下另一个按钮时，电流会流入马达的另一个方向，使门关闭。

3.无线遥控接线方法：这种方法适用于需要使用无线遥控器来控制门的开关的情况。

接线过程相对简单，需要将接收器模块插入电动门系统的电源线路，并将接收器的输出线路连接到电动马达的输入端口。

随后，将遥控器与接收器进行配对，并通过按下遥控器上的按钮来控制门的开关。

按下遥控器上的开门按钮时，接收器会接收到信号并将其转发给电动马达，使门打开。

按下遥控器上的关门按钮时，接收器会接收到信号并将其转发给电动马达，使门关闭。

4.光电传感器接线方法：这种方法适用于需要使用光电传感器来探测门的开关状态的情况。

接线过程相对简单，需要将光电传感器的输出线路连接到电动马达的输入端口。

当门完全关闭时，光电传感器会探测到门体，发送信号给电动马达，使门停止运行。
