电表

电表的5种类型随着芯片制造和物联网技术的发展，生活中的许多订量和充电设备也相应地发生了变化。

电表、水表、燃气表和暖气都实现了远程数据采集和控制。

这不仅可以大幅度节省劳力，还可以进一步进行精确数据处理和整合。

纵观电表的发展历史，可以总结以下5种电表类型。

机械式电表最初，它使用纯机器校正器，也被称为感应校正器。

使用电磁效应原理收集电流和电压，通过机械齿轮的传动驱动计数，最后表示电功耗。

其内部主要由电流线圈、电压线圈、铝板、永久吸铁石、机械订正装置、接线端等几个部分构成。

其中，电压线圈与负载电路并联连接，该线圈匝数多，线径小的电流线圈与负载电路串联连接，该线圈匝数少，线径粗。

这两个线圈产生的磁通一起作用于铝板。

由于这两个线圈的作用，铝盘产生涡流，铝盘旋转。

由于永久吸铁石的衰减，铝盘以一定速度旋转。

由蜗轮和齿轮驱动，修正装置修正功率，显示功率。

感应电表感应式电表使用机械设备进行测量的，所以机械设备会受到环境因素(例如温度)的影响。

因此，该电表稳定性和测量精度相对差，每个电表在商品发货时的电路和机械结构不同，需要增加补偿措施。

即使经过长时间的运输和振动也需要调整。

该电表在测量时需要转动铝板，产生高电功耗，不能防止盗窃电气等反常的使用。

需要定期手动仿造，工作量和电功耗的统一修正会大幅增加。

电子电表电子电表是在感应仪表之后出现的仪表。

小型轻量使它的主要特点，电子时间修正的测定还是需要检测电压和电流。

通常用电阻分压器检测电压，用取样电阻检测电流，用电阻将收集到的负载电流转换为电压。

这台电表的校准不使用带机械结构的铝板，把电压和电流的抽样信号输入专用的校准芯片。

校正测量芯片对输入电压和电流信号进行乘法运算，并将其转换为与乘法运算成比例的脉冲信号，电源显示部还在使用机械轮盘。

与感应修正不同，使用了电磁修正数装置。

从校正芯片输出的脉冲驱动电力显示器的机械设备显示最终电功耗。

电子电表比感应电表量精度高，环境影响小。

校准容易，是不受运输中的振动等影响的测量精度。

电表说明书电表说明书---1. 引言电表是一种用于测量电能消耗的仪表。

本说明书将详细介绍电表的结构、工作原理、安装和使用方法以及注意事项。

2. 结构电表通常由以下几个部分组成：2.1 电表外壳电表外壳由耐磨、耐腐蚀的材料制成，具有良好的绝缘性能和防尘防水功能。

2.2 示数盘示数盘显示电能的消耗数量。

通常分为日示数盘和月示数盘，用户可以通过读取示数盘上的数字来了解电能的使用情况。

2.3 电能计量装置电能计量装置是电表的核心部分，用于测量电能的消耗。

它通常由电流互感器、电压互感器和计量电路组成。

3. 工作原理电表根据对电流和电压的测量，使用电能计量装置来计算电能的消耗。

3.1 电流测量电表的电流测量是通过电流互感器实现的。

电流互感器将电路中的电流转化为与之成正比的较小电流，以便于测量。

3.2 电压测量电表的电压测量是通过电压互感器实现的。

电压互感器将电路中的电压转化为与之成正比的较小电压，以便于测量。

3.3 电能计量电表使用电能计量装置来计算电能的消耗。

电能计量装置将电流和电压的测量值进行运算，得出电能的消耗结果。

4. 安装方法电表的安装需要遵循以下步骤：1. 确保安装位置符合相关的规定，如通风、防水等要求；2. 切断电源；3. 拆卸原有电表（如有）；4. 将新的电表与电路进行连接，确保接线正确；5. 安装电表外壳。

5. 使用方法使用电表需要注意以下几点：- 按照电表上的显示读取示数盘上的数字；- 定期记录示数盘的读数，以便了解电能的使用情况；- 如发现异常情况，如示数盘的读数异常变化等，应及时联系专业人员进行检修。

6. 注意事项为确保电表的正常运行和使用安全，请注意以下几点：- 定期进行电表的检查和维护，如清洁外壳等；- 保持电表周围的环境整洁，确保无杂物阻挡电表的运行；- 不要进行未经授权的电表改装或维修。

---以上是对电表的说明书，希望对您有所帮助。

如果还有其他问题，请随时联系我们。

电能表知识点总结电能表，又称电表，是用来测量电气能量消耗的仪表。

在现代社会中，电能表被广泛应用于工业、商业和居民用电等领域，用于计量电能的消耗和收费。

电能表技术的发展与电力行业的发展密切相关，随着科技的进步，电能表的功能和性能也得到了不断的提升。

本文将介绍电能表的基本原理、分类、结构、工作原理、精度等知识点，以帮助读者了解电能表的基本知识。

一、电能表的基本原理电能表是通过测量电流和电压的大小来计算电能的消耗。

在电能表中，电流和电压信号经过一系列的处理和变换，最终转换为可以显示和记录的电能消耗值。

电能表的基本原理可以分为两个部分：电流测量和电压测量。

1. 电流测量原理电流测量是电能表中的一个重要部分，其原理是通过电流互感器或者电流互感器来测量电路中的电流大小。

电流互感器是一种变压器，可以将高压电流转换为低压电流，并提供给电能表进行测量。

通过电流测量，可以得到电路中的电流值，从而计算出电能的消耗。

2. 电压测量原理电压测量是电能表中的另一个重要部分，其原理是通过电压变压器来测量电路中的电压大小。

电压变压器是一种变压器，可以将高压电压转换为低压电压，并提供给电能表进行测量。

通过电压测量，可以得到电路中的电压值，从而计算出电能的消耗。

二、电能表的分类根据电能表的使用方式和计量对象的不同，电能表可以分为多种类型。

常见的电能表主要有静止式电能表、多功能电能表和电子式电能表等。

以下是对这几种电能表的简要介绍：1. 静止式电能表静止式电能表，也称为机械式电能表，是一种使用机械结构进行计量的电能表。

它使用机械装置来测量电流和电压，通过传统的机械式表盘来显示电能消耗值。

静止式电能表的优点是结构简单、成本低廉，但缺点是精度低、维护困难。

2. 多功能电能表多功能电能表是一种具有多种功能的电能表，可以同时测量、记录和分析电流、电压、功率因素、功率等参数。

它可以提供更丰富的数据信息，适合于工业和商业用电场景。

多功能电能表的优点是功能丰富、精度高，但缺点是价格较高。

电表基本知识电表是一种用于测量电能消耗的仪表。

它常见于家庭、商业和工业场所，并且在我们的日常生活中扮演着重要的角色。

以下是一些关于电表的基本知识。

一、什么是电表？电表是一种用于测量电能消耗的仪表，它通常安装在电力供应的入口处。

它通过记录电流和电压的变化来计算电能的使用量。

电表的读数通常以千瓦时（kWh）为单位。

二、电表的类型1. 机械电表：机械电表是一种传统的电表，它使用机械装置和旋转盘来记录电能的使用量。

它们通常具有一个指针或数字显示屏，用于显示电能的读数。

2. 数字电表：数字电表是一种现代化的电表，它使用数字显示屏来显示电能的读数。

它们通常具有更高的精确度和可靠性，并且可以提供更多的功能，如峰谷电价的计算和电能质量的监测。

三、电表的工作原理电表的工作原理基于欧姆定律和电功率的计算。

当电流通过电表的传感器时，它会产生一个相应的电压信号。

这个信号经过放大和处理后，被转换为电能的读数。

四、如何读取电表的读数读取电表的读数很简单。

在机械电表上，你只需要读取指针或数字显示屏的数值。

在数字电表上，你只需要读取显示屏上的数值。

在读取电表读数时，应注意单位（千瓦时）和小数点的位置。

五、电表的用途电表的主要用途是测量电能的使用量，以便进行计费和能源管理。

它们帮助用户了解他们的用电情况，并鼓励节约能源。

对于供电公司来说，电表是计算用户电费的基础。

六、电表的发展趋势随着科技的进步，电表也在不断发展。

现代化的电表越来越智能化，具备更多的功能和可视化界面。

例如，智能电表可以通过无线网络连接到电力公司，实现远程监控和控制。

总结：电表是测量电能消耗的重要仪表，它的类型有机械电表和数字电表。

电表通过记录电流和电压的变化来计算电能的使用量。

读取电表的读数很简单，只需注意单位和小数点的位置。

电表的主要用途是计费和能源管理，而且随着科技的进步，电表也在不断发展。

老式电表的读法
一、电能表的读法
电能表，简称电表。

它用于电能测量。

电表分为单相电能表和三相电能表。

不同的电表及不同的接法，电表的读取方法也不同。

1.单相电能表的读数
所示是一块单相电表。

数字窗里有数字014131,而且每一个数字上面都对应地标有数字100O0、1000、100、10、1、0.1等，我们可以把数字窗里的数字称为基数，基数上面的数字称为基数倍数。

读取数据时，将基数与其相对应的倍数相乘，然后求其总和即可。

比如，上表的读数为：
0xl0000+lxl000+4xl00+l×10+l×3+l×0.1=1413.1kwh,kwh是电能表的单位，读作：干瓦时，即人们通常说的“度
把0.1、1、10、100、1000、IoOO0,称作小数位、个位、十位、百位、千位、万位，那么就很容易了。

一位小数位上的数字是1,个位上数字为是3,十位上的数字是1,百位上的数字是4,千位上的数字是1,万位上的数字是0,则直接读数为：1413.1kwh（即一千四百一十三点一度）。

实际工作中，为了方便，往往只读取小数点前面整数值，即：1413kwh。

小数位一般有特别的标记，以示区分。

比如：红底白字带刻度，一眼就可看出。

又如，下图。

读数为Okwh o。

电表计量等级电表是用来测量电能消耗的仪器设备，它的计量等级是指电表的测量准确度。

电表计量等级的高低直接影响着电能计量的准确性和公平性。

下面将分别介绍电表计量等级的几个重要级别。

一、0.5S级电能表0.5S级电能表是目前市场上最高级别的电能表，也是最准确的电能计量设备之一。

它的误差限为0.5%，意味着在满负荷条件下，测量结果的误差不超过0.5%。

这种电能表主要应用于高精度电能计量领域，如电力公司、大型工矿企业等。

二、1级电能表1级电能表是一种较高准确度的电能计量设备，它的误差限为1%，即在满负荷条件下，测量结果的误差不超过1%。

1级电能表广泛应用于各个领域，如住宅、商业、工业用电等。

三、2级电能表2级电能表是一种普通的电能计量设备，它的误差限为2%，即在满负荷条件下，测量结果的误差不超过2%。

2级电能表适用于日常生活中一般用电场所，如家庭、小型商业用电等。

四、3级电能表3级电能表是一种较低准确度的电能计量设备，它的误差限为3%，即在满负荷条件下，测量结果的误差不超过3%。

3级电能表一般用于一些较为简单的场所，如农村、偏远地区等。

电能表的计量等级直接影响着电能计量的准确性和公平性。

在实际使用中，我们应根据具体情况选择合适的电能表计量等级，以确保电能的计量准确和公正。

另外，为了保证电能表的准确性，我们还应定期检验和校准电能表，并注意避免电能表受到外界干扰和损坏。

电能表计量等级是衡量电能计量准确度的重要指标，0.5S级电能表是最高级别的电能计量设备，1级电能表是较高准确度的电能计量设备，2级电能表是普通的电能计量设备，3级电能表是较低准确度的电能计量设备。

在选择和使用电能表时，我们应根据实际需求选择合适的计量等级，并注意保养和维护电能表，以确保电能计量的准确性和公平性。

家用电表参数
家用电表的主要参数包括：
1. 电压：家用电表的电压通常为220伏特，这是家庭用电的标准电压。

2. 频率：家用电表的频率为50赫兹，这是国家规定的标准频率。

3. 安培数：安培数是电表的重要参数之一，表示电表计量的最大电流值。

在选择电表时，需要确保电表的安培数大于或等于家庭用电的峰值电流值。

4. 铭牌：电表铭牌上包含商标名称、计量许可标志（CMC）、电能表的名称及型号、额定电压、额定电流、每千瓦时（度）电转数、频率等参数。

5. 精度等级：家用电表的精度等级通常为1级或2级，表示电表的测量误差范围。

6. 负载能力：家用电表有不同的负载能力，表示电表可以承受的用电器总功率。

根据家庭用电需求选择适当的负载能力，以确保电表能够安全可靠地运行。

7. 功能：一些家用电表还具有多费率、分时计费、预付费、智能控制等功能，可以根据家庭需求选择具有相应功能的电表。

在选择家用电表时，需要根据家庭用电需求和实际情况，综合考虑以上参数，选择符合要求且性能稳定的电表。

家用电表工作原理
家用电表是一种用于测量家庭电力消耗的设备，它的工作原理是基于电流和电压测量的技术。

家用电表通常由电流互感器、电压互感器、计量芯片和显示屏四部分组成。

首先，电流互感器负责将通过电线的电流转换成可以测量的小电流。

它通常由一个线圈和一个铁芯组成。

当电流通过电线时，该线圈会产生一个磁场，而铁芯则可以增强磁场的效果。

然后，测得的小电流通过一个电流感应装置，可以转换成对应的电压信号。

其次，电压互感器用于测量电压大小。

它通常由一个绕组和一个铁芯构成。

当电压施加在绕组上时，会在铁芯中产生一个磁场。

通过测量铁芯中的磁场强度，可以推导出电压的数值。

然后，计量芯片接收来自电流互感器和电压互感器的信号，并进行处理和计算。

它将电流和电压相乘，得出瞬时功率。

然后，将瞬时功率按照一定的时间间隔进行累加，得出总电能消耗。

最后，测量得到的电能消耗通过显示屏展示给用户。

显示屏上通常会显示当前电能消耗、累计电能消耗等信息，使家庭用户能够了解自己的用电情况。

总的来说，家用电表的工作原理是通过测量电流和电压，将其转换成可读的电能消耗数据，并通过显示屏向用户展示。

这样，家庭用户可以更好地管理和控制自己的用电量，从而节约能源和降低用电成本。

电表行业相关知识点1．电表简介1.1定义：专门用来计量某一时间段电能累计值的仪表叫做电能表，俗称电度表、火表。

1.2分类：按用途：有功电能表、无功电能表、最大需量表、标准电能表、复费率分时电能表、预付费电能表（分投币式、磁卡式、电卡式）、损耗电能表、多功能电能表和智能电能表按工作原理：感应式（机械式）、静止式（电子式）、机电一体式（混合式）按接入电源性质：交流表、直流表按结构：整体式、分体式按接入相线：单相、三相三线、三相四线电能表按准确级：普通安装式电能表（0.2S、0.5S、0.2.0.5.1.0、2.0级）和携带式精密电能表（0.01、0.05、0.2级）按安装接线方式：直接接入式、间接接入式1.3型号含义：第一部分：类别代号： D ：电能表第二部分：组别代号：按相线：D—单相 S—三相三线T—三相四线按用途：B—标准D—多功能J—直流X—无功Z—最大需量F—复费率S:全电子式Y—预付费 H—总耗 L—长寿命 A—安培小时计第三部分：设计序号：用阿拉伯数字表示，如862、864等第四部分：改进序号：用小写的汉语拼音字母表示第五部分：派生号T—湿热和干热两用TH—湿热带用G—高原用H—船用F—化工防腐用K—开关板式J—带接收器的脉冲电能表以DTSF54（三相四线电子式多费率电能表）为例：D-电能表 T-三相四线 S-全电子式 F-复费率1.4 电能表参数标定电流：标明于表上作为计算负载的基数电流值：Ib。

通常标定电流的0.005倍即为电能表的启动电流。

一个电能表的标定电流越大，电表计量时的误差越小。

额定最大电流：电能表能长期正常工作，误差和温升完全满足要求的最大电流值：Imax额定电压。

电能表常数：电能表记录的电能与转盘转数或脉冲数之间关系的比例数： r/kWh，imp/kWh。

额定频率：50Hz。

1.5电能表的发展机械表——电子式电能表——复费率电能表（为了解决各时段用电量不均）——智能电能表（实现远程抄表）——多功能智能化电能表（未来发展方向）1.6电能表的原理电子式电能表运用模拟或数字电路得到电压和电流向量的乘积，然后通过模拟或数字电路实现电能计量功能。

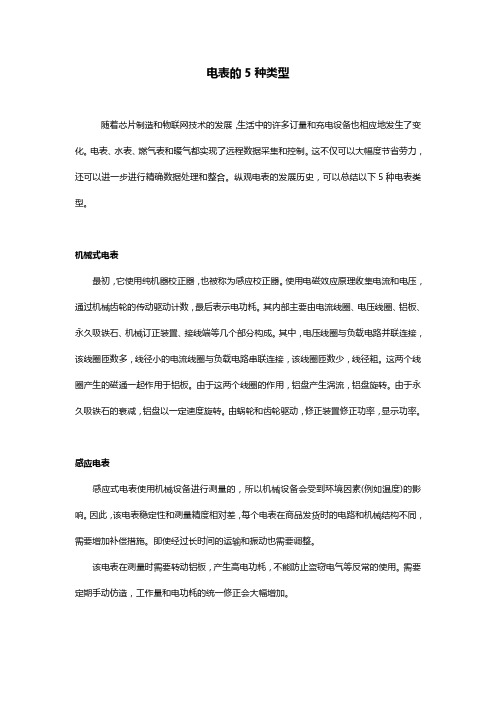

电表的5种类型随着芯片制造和物联网技术的发展，生活中的许多订量和充电设备也相应地发生了变化。

电表、水表、燃气表和暖气都实现了远程数据采集和控制。

这不仅可以大幅度节省劳力，还可以进一步进行精确数据处理和整合。

纵观电表的发展历史，可以总结以下5种电表类型。

1.机械式电表最初，它使用纯机器校正器，也被称为感应校正器。

使用电磁效应原理收集电流和电压，通过机械齿轮的传动驱动计数，最后表示电功耗。

其内部主要由电流线圈、电压线圈、铝板、永久吸铁石、机械订正装置、接线端等几个部分构成。

其中，电压线圈与负载电路并联连接，该线圈匝数多，线径小的电流线圈与负载电路串联连接，该线圈匝数少，线径粗。

这两个线圈产生的磁通一起作用于铝板。

由于这两个线圈的作用，铝盘产生涡流，铝盘旋转。

由于永久吸铁石的衰减，铝盘以一定速度旋转。

由蜗轮和齿轮驱动，修正装置修正功率，显示功率。

2.感应电表感应式电表使用机械设备进行测量的，所以机械设备会受到环境因素(例如温度)的影响。

因此，该电表稳定性和测量精度相对差，每个电表在商品发货时的电路和机械结构不同，需要增加补偿措施。

即使经过长时间的运输和振动也需要调整。

该电表在测量时需要转动铝板，产生高电功耗，不能防止盗窃电气等反常的使用。

需要定期手动仿造，工作量和电功耗的统一修正会大幅增加。

3.电子电表电子电表是在感应仪表之后出现的仪表。

小型轻量使它的主要特点，电子时间修正的测定还是需要检测电压和电流。

通常用电阻分压器检测电压，用取样电阻检测电流，用电阻将收集到的负载电流转换为电压。

这台电表的校准不使用带机械结构的铝板，把电压和电流的抽样信号输入专用的校准芯片。

校正测量芯片对输入电压和电流信号进行乘法运算，并将其转换为与乘法运算成比例的脉冲信号，电源显示部还在使用机械轮盘。

与感应修正不同，使用了电磁修正数装置。

从校正芯片输出的脉冲驱动电力显示器的机械设备显示最终电功耗。

电子电表比感应电表量精度高，环境影响小。
