功率表电能表的介绍与使用

三相导轨式电能表说明书全文共四篇示例，供读者参考第一篇示例：三相导轨式电能表是一种用于测量电能消耗的工业设备，具有高精度、稳定性强、可靠性高等特点。

本说明书将为您介绍三相导轨式电能表的结构、工作原理、参数设定及使用方法等内容。

一、结构概述三相导轨式电能表主要由外壳、电能计量部分、电子数字显示部分等组成。

外壳通常采用防火、耐高温、抗冲击的材料制成，以保证设备的安全可靠性。

电能计量部分是电能表的核心部件，通过测量电流和电压的大小来计算消耗的电能量。

电子数字显示部分则用于显示电能消耗的具体数值，方便用户进行查看。

二、工作原理三相导轨式电能表的工作原理主要通过电流互感器和电压互感器来实现。

电流互感器用于测量电路中的电流大小，而电压互感器则用于测量电路中的电压大小。

通过采集这两个参数，电能表可以计算出电能消耗的具体数值。

三、参数设定在安装三相导轨式电能表时，需要对一些参数进行设定，以保证设备的正常运行。

这些参数包括电流传感器比率、电压传感器比率、功率因数、脉冲常数等。

用户可以根据具体情况进行合理设定，以满足实际需求。

四、使用方法1. 安装：首先需要将三相导轨式电能表安装在电路中，确保连接正确无误。

同时还需要保证设备与电路的接地连接牢固可靠。

2. 参数设定：根据实际情况设定电流传感器比率、电压传感器比率、功率因数等参数，并进行校准。

3. 操作：待参数设定完成后，将三相导轨式电能表开启，即可开始工作。

用户可以通过数字显示部分查看电能消耗的具体数据。

4. 维护：定期对三相导轨式电能表进行检查和维护，确保设备的正常运行。

如发现异常情况应及时处理，以避免对设备的损害。

第二篇示例：三相导轨式电能表是一种用于计量三相交流电能消耗的智能仪表，广泛应用于工业领域、商业领域和住宅领域。

本说明书将详细介绍三相导轨式电能表的主要特点、技术参数、安装方法和使用注意事项，帮助用户正确使用和维护三相导轨式电能表。

一、主要特点1. 采用先进的电子计量技术，具有高精度、稳定性好的特点，可准确计量三相交流电能的消耗。

一、电能表的基本知识（一）电能表的基本概念专门用于计量某一时间段电能累计值的仪表称为电能表，又叫电度表，作为测量电能的专用仪表，在电力系统的发电，供电和用电等各个环节中广泛应用，根据电能表的用途，结构形式、工作原理、准确度等级，测量对象的不同，以及所接的电源性质和接入方式，付款方式的不同等等，可将电能表分成若干类别。

（二）电能表的分类1.按照所测不同电流种类可分为：直流式和交流式。

2.按照电能表的用途可分为：工业与民用表、电子标准表、最大需量表、复费率表。

3.按照电能表的接线可分为：（1）单面有功能电能表；（2）三相三线有功电能表；（3）三相四线有功电能表；（4）三相三线（60O ）无功电能表；（5）三相四张（90O ）无功电能表。

4.按照电能表的等级划分为：普通有功电能标准电能表，普通有功电能表；标准电能表。

5.按结构原理分为：感应式、电子式和机电一体式三种。

（三）单相电能表主要用于家庭电能测量，用途广泛，目前单相电能表按照工作原理主要分为单相感应式电能表和单相电子式电能表。

1.感应式电能表采用电磁感应的原理把电压、电流、相位转变为磁力矩、推动铝制圆盘转动。

圆盘的轴（蜗杆）带动齿轮驱动计度器的鼓轮转动，转动的过程即是时间量累积的过程，因此感应式电能表的好处就是直观、动态连续、停电不丢数据。

2.电子式电度表是利用电子电路，芯片来测量电能的，其详细原理版面所限从略。

（四）电子式单相多费率电能表的主要功能特点1.可以采用专用大规模数字集成电路，具有性能稳定，可靠性高，功耗低，寿命长，体积小，重要轻等特点。

2.可以做到多功能电能表，如具有防窃电功能，预付费功能等。

3.可以对电能量根据不同时段分别计量，具有四费率、十二时段等优点：尖、峰、平、谷费及各时段可按需要设定。

4.电子表具有的实时计费功能，多参数测量谐波电能计量，可以自动进行断电检测，可以自动读表，并通过GPRS 系统、以太网等通信网络将读表结果发送到按收端。

电能表知识点总结电能表，又称电表，是用来测量电气能量消耗的仪表。

在现代社会中，电能表被广泛应用于工业、商业和居民用电等领域，用于计量电能的消耗和收费。

电能表技术的发展与电力行业的发展密切相关，随着科技的进步，电能表的功能和性能也得到了不断的提升。

本文将介绍电能表的基本原理、分类、结构、工作原理、精度等知识点，以帮助读者了解电能表的基本知识。

一、电能表的基本原理电能表是通过测量电流和电压的大小来计算电能的消耗。

在电能表中，电流和电压信号经过一系列的处理和变换，最终转换为可以显示和记录的电能消耗值。

电能表的基本原理可以分为两个部分：电流测量和电压测量。

1. 电流测量原理电流测量是电能表中的一个重要部分，其原理是通过电流互感器或者电流互感器来测量电路中的电流大小。

电流互感器是一种变压器，可以将高压电流转换为低压电流，并提供给电能表进行测量。

通过电流测量，可以得到电路中的电流值，从而计算出电能的消耗。

2. 电压测量原理电压测量是电能表中的另一个重要部分，其原理是通过电压变压器来测量电路中的电压大小。

电压变压器是一种变压器，可以将高压电压转换为低压电压，并提供给电能表进行测量。

通过电压测量，可以得到电路中的电压值，从而计算出电能的消耗。

二、电能表的分类根据电能表的使用方式和计量对象的不同，电能表可以分为多种类型。

常见的电能表主要有静止式电能表、多功能电能表和电子式电能表等。

以下是对这几种电能表的简要介绍：1. 静止式电能表静止式电能表，也称为机械式电能表，是一种使用机械结构进行计量的电能表。

它使用机械装置来测量电流和电压，通过传统的机械式表盘来显示电能消耗值。

静止式电能表的优点是结构简单、成本低廉，但缺点是精度低、维护困难。

2. 多功能电能表多功能电能表是一种具有多种功能的电能表，可以同时测量、记录和分析电流、电压、功率因素、功率等参数。

它可以提供更丰富的数据信息，适合于工业和商业用电场景。

多功能电能表的优点是功能丰富、精度高，但缺点是价格较高。

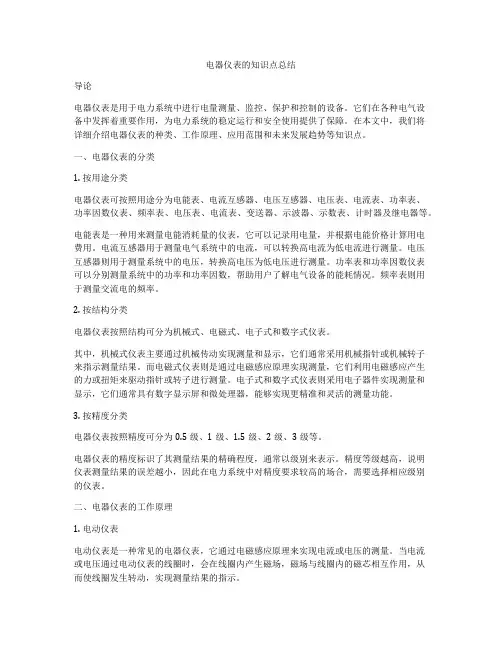

电器仪表的知识点总结导论电器仪表是用于电力系统中进行电量测量、监控、保护和控制的设备。

它们在各种电气设备中发挥着重要作用，为电力系统的稳定运行和安全使用提供了保障。

在本文中，我们将详细介绍电器仪表的种类、工作原理、应用范围和未来发展趋势等知识点。

一、电器仪表的分类1. 按用途分类电器仪表可按照用途分为电能表、电流互感器、电压互感器、电压表、电流表、功率表、功率因数仪表、频率表、电压表、电流表、变送器、示波器、示数表、计时器及继电器等。

电能表是一种用来测量电能消耗量的仪表，它可以记录用电量，并根据电能价格计算用电费用。

电流互感器用于测量电气系统中的电流，可以转换高电流为低电流进行测量。

电压互感器则用于测量系统中的电压，转换高电压为低电压进行测量。

功率表和功率因数仪表可以分别测量系统中的功率和功率因数，帮助用户了解电气设备的能耗情况。

频率表则用于测量交流电的频率。

2. 按结构分类电器仪表按照结构可分为机械式、电磁式、电子式和数字式仪表。

其中，机械式仪表主要通过机械传动实现测量和显示，它们通常采用机械指针或机械转子来指示测量结果。

而电磁式仪表则是通过电磁感应原理实现测量，它们利用电磁感应产生的力或扭矩来驱动指针或转子进行测量。

电子式和数字式仪表则采用电子器件实现测量和显示，它们通常具有数字显示屏和微处理器，能够实现更精准和灵活的测量功能。

3. 按精度分类电器仪表按照精度可分为0.5级、1级、1.5级、2级、3级等。

电器仪表的精度标识了其测量结果的精确程度，通常以级别来表示。

精度等级越高，说明仪表测量结果的误差越小，因此在电力系统中对精度要求较高的场合，需要选择相应级别的仪表。

二、电器仪表的工作原理1. 电动仪表电动仪表是一种常见的电器仪表，它通过电磁感应原理来实现电流或电压的测量。

当电流或电压通过电动仪表的线圈时，会在线圈内产生磁场，磁场与线圈内的磁芯相互作用，从而使线圈发生转动，实现测量结果的指示。

常用的电工仪表介绍电工仪表按测量对象不同，分为电流表、电压表、功率表、电能表、绝缘电阻表等；按仪表工作原理的不同分为磁电系、电磁系、电动系、感应系等。

电工仪表常见的表面标记符号如下表所示。

▲电工仪表常见的表面标记符号1、电流表电流表是根据通电导体在磁场中受磁场力的作用而制成的。

电流表是指用来测量交、直流电路中电流的仪表。

在电路图中，电流表的符号为“圈”。

电流值以“安”或“A”为标准单位。

交流电流表主要采用电磁系电表、电动系电表和整流式电表的测量机构。

一般可直接测量微安或毫安数量级的电流，为测更大的电流，电流表应有并联电阻器（又称分流器），主要采用磁电系电表的测量机构。

电流表的外形如下图所示。

▲电流表的外形*注意：1）测量电流时，接线正确，电流表应与被测电路串联。

测量直流电流时，必须注意仪表的极性，应使仪表的极性与被测量的极性一致。

直流电流表和交流电流表区别很大，不能交换测量。

2）测量交流高电压或交流大电流时，必须采用电压互感器和电流互感器。

电压表和电流表的量程应与互感器二次的额定值相符。

一般电压为100V，电流为5A。

3）当电路中的被测量超过仪表的量程时，可采用外附分流器或分压器，要注意其准确度等级应与仪表的准确度等级相符。

2、电压表电压表是测量电压的一种仪器，是用于测量直流电压、交流电压的机械式指示电表，分为直流电压表和交流电压表。

直流电压表主要采用磁电系电表和静电系电表的测量机构。

磁电系电压表由小量程的磁电系电流表与串联电阻器组成，最低量程为十几毫伏。

为了扩大直流电压表量程，可以增大分压器的电阻值。

交流电压表主要采用整流式电表、电磁系电表、电动系电表和静电系电表的测量机构。

大部分电压表都是用小量程电流表与分压器串联而成，也可用几个电阻组成的分压器与测量机构串联而形成多量程电压表。

电压表的外形如下图所示。

▲电压表的外形3、功率表和电能表功率表是测量电功率的仪器。

电功率包括有功功率、无功功率和视在功率。

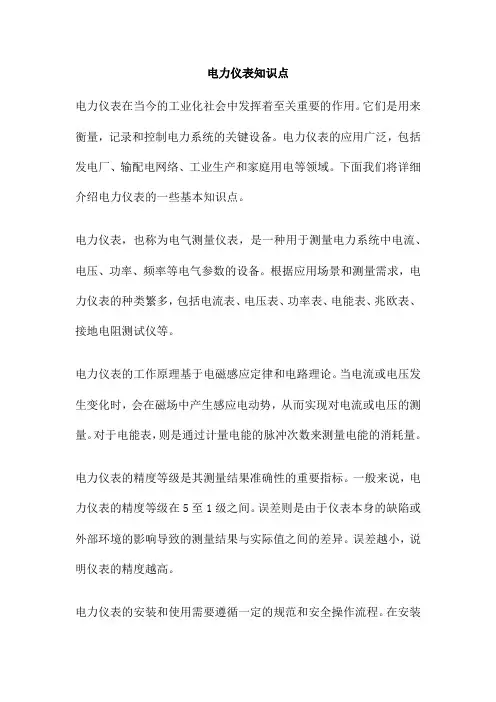

电力仪表知识点电力仪表在当今的工业化社会中发挥着至关重要的作用。

它们是用来衡量，记录和控制电力系统的关键设备。

电力仪表的应用广泛，包括发电厂、输配电网络、工业生产和家庭用电等领域。

下面我们将详细介绍电力仪表的一些基本知识点。

电力仪表，也称为电气测量仪表，是一种用于测量电力系统中电流、电压、功率、频率等电气参数的设备。

根据应用场景和测量需求，电力仪表的种类繁多，包括电流表、电压表、功率表、电能表、兆欧表、接地电阻测试仪等。

电力仪表的工作原理基于电磁感应定律和电路理论。

当电流或电压发生变化时，会在磁场中产生感应电动势，从而实现对电流或电压的测量。

对于电能表，则是通过计量电能的脉冲次数来测量电能的消耗量。

电力仪表的精度等级是其测量结果准确性的重要指标。

一般来说，电力仪表的精度等级在5至1级之间。

误差则是由于仪表本身的缺陷或外部环境的影响导致的测量结果与实际值之间的差异。

误差越小，说明仪表的精度越高。

电力仪表的安装和使用需要遵循一定的规范和安全操作流程。

在安装过程中，需要考虑到仪表的电源、信号线路和工作环境等因素。

在使用过程中，则需要根据不同的仪表类型和测量需求，选择合适的量程和档位，以保证测量的准确性和安全性。

电力仪表的维护和校准对于保证其测量准确性和延长使用寿命至关重要。

维护主要包括日常清洁、检查线路连接和紧固件是否松动等。

校准则是根据国家计量检定规程对电力仪表进行周期性的检查和调整，以确保其测量结果的准确性。

电力仪表是电力系统中不可或缺的一部分，它们在监控、管理和控制电力方面发挥着重要作用。

了解电力仪表的基本知识点有助于我们更好地理解和使用这些设备，从而更好地保障电力系统的稳定运行。

电力仪表在电力系统中扮演着重要角色，其准确性和可靠性直接影响到电力系统的稳定性和安全性。

因此，对电力仪表进行定期的检定和校准至关重要。

随着技术的发展，机器视觉技术在电力仪表自动检定系统中逐渐得到广泛应用。

本文将就基于机器视觉的电力仪表自动检定系统进行研究，旨在提高检定过程的自动化程度和准确性。

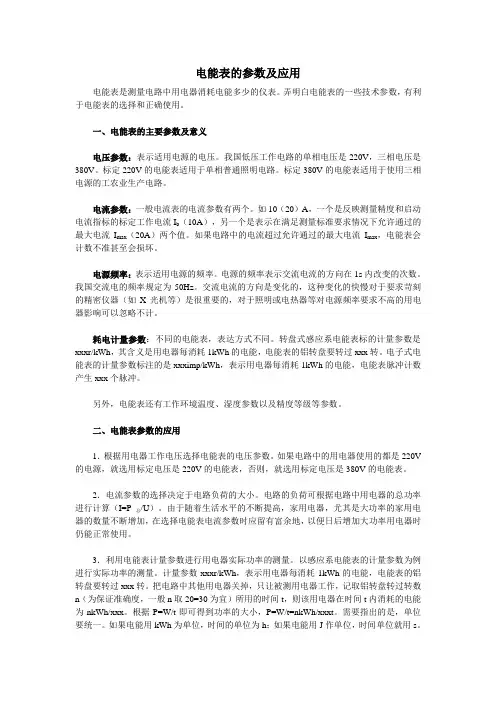

电能表的参数及应用电能表是测量电路中用电器消耗电能多少的仪表。

弄明白电能表的一些技术参数，有利于电能表的选择和正确使用。

一、电能表的主要参数及意义电压参数：表示适用电源的电压。

我国低压工作电路的单相电压是220V，三相电压是380V。

标定220V的电能表适用于单相普通照明电路。

标定380V的电能表适用于使用三相电源的工农业生产电路。

电流参数：一般电流表的电流参数有两个。

如10（20）A，一个是反映测量精度和启动电流指标的标定工作电流I b（10A），另一个是表示在满足测量标准要求情况下允许通过的最大电流I max（20A）两个值。

如果电路中的电流超过允许通过的最大电流I max，电能表会计数不准甚至会损坏。

电源频率：表示适用电源的频率。

电源的频率表示交流电流的方向在1s内改变的次数。

我国交流电的频率规定为50Hz。

交流电流的方向是变化的，这种变化的快慢对于要求苛刻的精密仪器（如X光机等）是很重要的，对于照明或电热器等对电源频率要求不高的用电器影响可以忽略不计。

耗电计量参数：不同的电能表，表达方式不同。

转盘式感应系电能表标的计量参数是xxxr/kWh，其含义是用电器每消耗1kWh的电能，电能表的铝转盘要转过xxx转。

电子式电能表的计量参数标注的是xxximp/kWh，表示用电器每消耗1kWh的电能，电能表脉冲计数产生xxx个脉冲。

另外，电能表还有工作环境温度、湿度参数以及精度等级等参数。

二、电能表参数的应用1．根据用电器工作电压选择电能表的电压参数。

如果电路中的用电器使用的都是220V 的电源，就选用标定电压是220V的电能表，否则，就选用标定电压是380V的电能表。

2．电流参数的选择决定于电路负荷的大小。

电路的负荷可根据电路中用电器的总功率进行计算（I=P总/U）。

由于随着生活水平的不断提高，家用电器，尤其是大功率的家用电器的数量不断增加，在选择电能表电流参数时应留有富余地，以便日后增加大功率用电器时仍能正常使用。

电能表电能表电能表，是用来测量电能的仪表，又称电度表，火表，电能表，千瓦小时表，指测量各种电学量的仪表。

常用电能表定义电工通常用电能表，是用来测量电功的仪表，俗称电度表、火表。

分类按用途：工业与民用表、电子标准表、最大需量表、复费率表按结构和工作原理：感应式（机械式）、静止式（电子式）、机电一体式（混合式）按接入电源性质：交流表、直流表按准确级：常用普通表：0.2S、0.5S、0.2.0.5.1.0、2.0等标准表：0.01.0.05.0.2.0.5等按安装接线方式：直接接入式、间接接入式按用电设备：单相、三相三线、三相四线电能表型号分类第一部分：类别代号：D ：电能表第二部分：组别代号：第一字母S:三相三线T:三相四线 X:无功B:标准 Z：最高需量D：单相第二字母F:复费率表 S:全电子式D:多功能Y:预付费第三部分：设计序号：阿拉伯数字第四部分：改进序号：用小写的汉语拼音字母表示电能表线路示意图(样图)第五部分：派生号T:湿热和干热两用 TH:湿热带用G:高原用 H:一般用F:化工防腐用；K:开关板式 J:带接收器的脉冲电能表还标有①或②的标志，①代表电能表的准确度为1%，或称1级表；②代表电能表的准确度为2%，或称2级表。

还标有产品采用的标准代号、制造厂、商标和出厂编号等。

电能计量电能计量单位有功电能表kW ² h （俗称度1kw。

h=3.6³10的6次方在数值上表示功率1kw的用电器工作1h所消耗的电能）无功电能表kvar ² h字轮计度器窗口（液晶显示窗口）：整数位和小数位不同颜色，中间小数点；各字轮有倍乘系数（无小数点时）多功能表液晶显示有整数位和小数位两位准确度等级：相对误差，用置于圆圈内的数字表示标定电流和额定最大电流：标定电流（额定电流）：标明于表上作为计算负载的基数电流值：I b额定最大电流：电能表能长期正常工作，误差和温升完全满足要求的最大电流值：Imax额定电压：单相电能表标注：220V三相表有三种标注法：a.直接接入式三相三线：3³380Vb.直接接入式三相四线：3³380/220V电能表常数：电能表记录的电能与转盘转数或脉冲数之间关系的比例数： r/kWh； imp/kWh额定频率：50Hz主要技术指标1．稳定准确，性能可靠2．准确度等级：1.0级，符合GB/T17215-1998.IEC1036-19963．电流规格：2.5(10)A，5(20)A，5(30)A，10(40)A，20(80)A4．电表常数：6400imp/kwh，3200imp/kwh，1600imp/kwh5．额定电压：AC220V6．额定频率：50Hz互感器电表接线图(资料样)7．起动电流：0.4%Ib8．字轮位数：6位（含1位小数）9．功耗≤0.6W10．环境工作条件：-20℃～+55℃，相对湿度不超过85%（温度+25℃）11．抗电磁干扰能力强，可在恶劣电力环境下运行12．强化工艺控制，独特工艺保证，高可靠性设计接入电源性质产品说明有功电能表电能可以转换成各种能量。

一、常用电工测量仪表概述电工测量的对象主要是指电流、电压、电功率、电能、相位、频率、功率因数、电阻等。

测量各种电量的仪器仪表统称为电工测量仪表。

电工测量仪表的种类有很多，其中最常用的是测量基本电量的仪表。

本节着重介绍常用电工测量仪表的基本知识及测量方法。

1、常用电工测量仪表的分类常用电工测量仪表的种类很多，且根据不同的概念可以有不同的分类方式，如按测量对象、工作原理、仪表的准确度、防护性能、使用方式等都可以对常用的电工测量仪表进行分类。

见表1-5。

表1-5 常用电工仪表的类别、符号、测量单位及可测物理量2、常用电工测量仪表的准确度准确度是指仪表在正常工作条件下的最大误差占仪表盘上满刻度的百分数。

在表1-5的7个误差等级中，数字越小表示准确度越高，即基本误差越小，但价格也越高。

0.1级到0.5级仪表准确度较高，多用于实验室作校验仪表；1.5级以上的仪表准确度较低，多用于工程上的检测及计量。

测量时仪表的指示值与被测量的实际值之间的差异，就是仪表的测量误差。

测量误差是由仪表的基本误差和附加误差引起的。

基本误差是指仪表在正常工作条件下（在规定温度、规定的放置方式、没有外电场和外磁场干扰等），由于仪表制造工艺限制，造成仪表本身内部结构特性和质量等方面的缺陷所引起的误差。

如摩擦误差、标尺刻度不准确、轴承与轴尖间隙造成的倾斜误差等，都属于基本误差范围；附加误差是指仪表离开规定的工作条件（如环境温度的改变、外电场或外磁场的影响，被测正弦交流电波形失真等）而引起的误差。

例如1.0级电流表的基本误差是满刻度的 1.0%，在仪表规定的正常工作条件下若测得电流为100mA时，则实际电流在99101mA之间。

3、常用电工测量仪表的型号电工仪表的产品型号可以反映出仪表的用途、工作原理。

电工仪表的产品型号，是按主管部门规定的电工仪表型号编制法，经生产单位申请，并由主管部门等级颁发的。

对安装式和可携式指示仪表的型号，规定有不同的编号规则。
