传统电能表简介

什么是电能表？它有哪些类型？电能表（原称电度表）是用来测量某一段时间内发电机的电能或用户消耗电能的电工仪表。

它不仅能反映出功率的大小，而且还能反映出电能随时间增长积累的总和。

为了能指示出不断增长的被测电能，电能表就不能简单地用指针读数，必须装有“积算机构”，将活动部分的转数通过齿轮传动机构，折算成被测电能的数值，并由一系列齿轮上的数字直接指示出来。

电能表的分类如下：1）按所测量电流分类可分为直流式和交流式，电力系统中广泛采用的是交流电能表；2）按用途分类可分为普通电能表和专用电能表；普通电能表可分为单相电能表和三相电能表；专用电能表可分为最大需量电能表、定量电能表、多费率电能表、脉冲电能表、多功能电能表和标准电能表等；3）按准确度等级分类可分为普通电能表和标准电能表；4）按工作原理分类可分为感应式电能表、电子式电能表和感应电子式电能表；5）按接入电路方式分类可分为直接接入式和经互感器接入式；6）按测量能量分类可分为单相有功、三相三线有功、三相四线有功、三相三线无功及三相四线无功电能表；7）按付款方式分类可分为普通电能表和定量电能表（磁卡电能表或投币电能表）。

电能表铭牌上有哪些标志？1）电能表的名称及型号：如DD862型单相电能表或DT862型三相有功电能表等。

2）计量单位名称或符号：如“kW·h”或“kvar·h”。

3）标定电流和额定最大电流：如5（10）A，即表示电能表的标定电流为5A，额定最大电流为10A，若额定电流小于标定电流的15%时，则只标明标定电流。

对于三相电能表应在前面乘以相数，如3×5（10）A；若经电流互感器接入式电能表应标明电流互感器的额定电流比。

4）额定电压：对于三相电能表的额定电压应在前面乘以相数，如3×380V；对于三相四线电能表应标明线电压与相电压，并用斜线分开，如3×380/220V；经电压互感器接入式电能表，应标明电压互感器的额定电压比。

电能表知识点总结电能表，又称电表，是用来测量电气能量消耗的仪表。

在现代社会中，电能表被广泛应用于工业、商业和居民用电等领域，用于计量电能的消耗和收费。

电能表技术的发展与电力行业的发展密切相关，随着科技的进步，电能表的功能和性能也得到了不断的提升。

本文将介绍电能表的基本原理、分类、结构、工作原理、精度等知识点，以帮助读者了解电能表的基本知识。

一、电能表的基本原理电能表是通过测量电流和电压的大小来计算电能的消耗。

在电能表中，电流和电压信号经过一系列的处理和变换，最终转换为可以显示和记录的电能消耗值。

电能表的基本原理可以分为两个部分：电流测量和电压测量。

1. 电流测量原理电流测量是电能表中的一个重要部分，其原理是通过电流互感器或者电流互感器来测量电路中的电流大小。

电流互感器是一种变压器，可以将高压电流转换为低压电流，并提供给电能表进行测量。

通过电流测量，可以得到电路中的电流值，从而计算出电能的消耗。

2. 电压测量原理电压测量是电能表中的另一个重要部分，其原理是通过电压变压器来测量电路中的电压大小。

电压变压器是一种变压器，可以将高压电压转换为低压电压，并提供给电能表进行测量。

通过电压测量，可以得到电路中的电压值，从而计算出电能的消耗。

二、电能表的分类根据电能表的使用方式和计量对象的不同，电能表可以分为多种类型。

常见的电能表主要有静止式电能表、多功能电能表和电子式电能表等。

以下是对这几种电能表的简要介绍：1. 静止式电能表静止式电能表，也称为机械式电能表，是一种使用机械结构进行计量的电能表。

它使用机械装置来测量电流和电压，通过传统的机械式表盘来显示电能消耗值。

静止式电能表的优点是结构简单、成本低廉，但缺点是精度低、维护困难。

2. 多功能电能表多功能电能表是一种具有多种功能的电能表，可以同时测量、记录和分析电流、电压、功率因素、功率等参数。

它可以提供更丰富的数据信息，适合于工业和商业用电场景。

多功能电能表的优点是功能丰富、精度高，但缺点是价格较高。

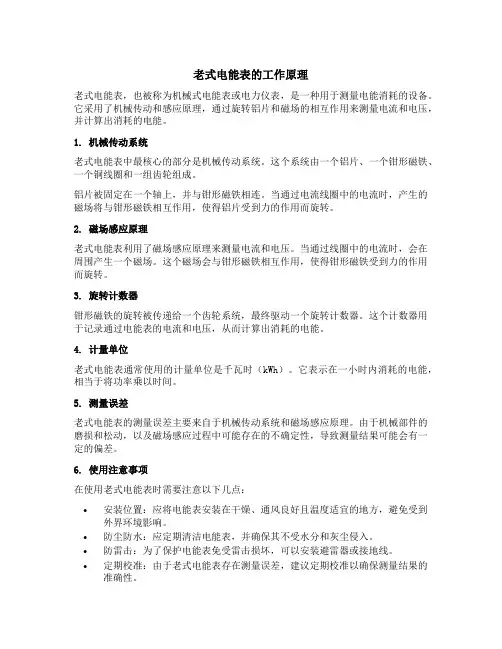

老式电能表的工作原理老式电能表，也被称为机械式电能表或电力仪表，是一种用于测量电能消耗的设备。

它采用了机械传动和感应原理，通过旋转铝片和磁场的相互作用来测量电流和电压，并计算出消耗的电能。

1. 机械传动系统老式电能表中最核心的部分是机械传动系统。

这个系统由一个铝片、一个钳形磁铁、一个铜线圈和一组齿轮组成。

铝片被固定在一个轴上，并与钳形磁铁相连。

当通过电流线圈中的电流时，产生的磁场将与钳形磁铁相互作用，使得铝片受到力的作用而旋转。

2. 磁场感应原理老式电能表利用了磁场感应原理来测量电流和电压。

当通过线圈中的电流时，会在周围产生一个磁场。

这个磁场会与钳形磁铁相互作用，使得钳形磁铁受到力的作用而旋转。

3. 旋转计数器钳形磁铁的旋转被传递给一个齿轮系统，最终驱动一个旋转计数器。

这个计数器用于记录通过电能表的电流和电压，从而计算出消耗的电能。

4. 计量单位老式电能表通常使用的计量单位是千瓦时（kWh）。

它表示在一小时内消耗的电能，相当于将功率乘以时间。

5. 测量误差老式电能表的测量误差主要来自于机械传动系统和磁场感应原理。

由于机械部件的磨损和松动，以及磁场感应过程中可能存在的不确定性，导致测量结果可能会有一定的偏差。

6. 使用注意事项在使用老式电能表时需要注意以下几点：•安装位置：应将电能表安装在干燥、通风良好且温度适宜的地方，避免受到外界环境影响。

•防尘防水：应定期清洁电能表，并确保其不受水分和灰尘侵入。

•防雷击：为了保护电能表免受雷击损坏，可以安装避雷器或接地线。

•定期校准：由于老式电能表存在测量误差，建议定期校准以确保测量结果的准确性。

7. 优缺点分析老式电能表具有以下优点：•成本低：与现代电子式电能表相比，老式电能表的制造成本较低。

•可靠性高：由于采用了机械传动和磁场感应原理，老式电能表具有较高的可靠性和耐久性。

然而，老式电能表也存在一些缺点：•精度较低：由于机械部件和磁场感应原理的限制，老式电能表的测量精度较低。

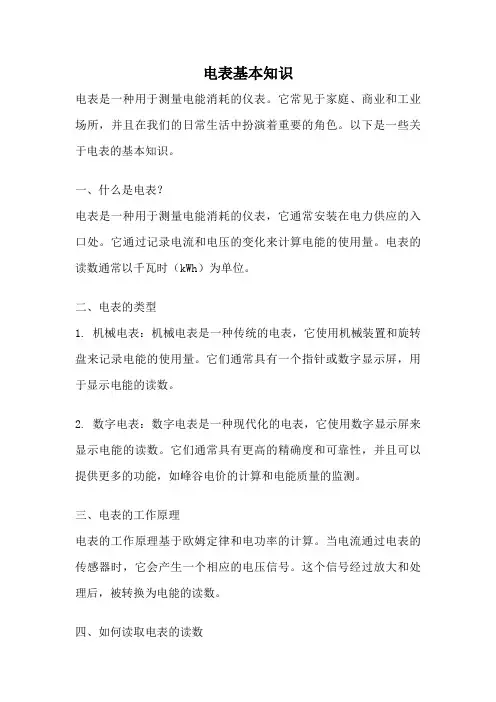

电表基本知识电表是一种用于测量电能消耗的仪表。

它常见于家庭、商业和工业场所，并且在我们的日常生活中扮演着重要的角色。

以下是一些关于电表的基本知识。

一、什么是电表？电表是一种用于测量电能消耗的仪表，它通常安装在电力供应的入口处。

它通过记录电流和电压的变化来计算电能的使用量。

电表的读数通常以千瓦时（kWh）为单位。

二、电表的类型1. 机械电表：机械电表是一种传统的电表，它使用机械装置和旋转盘来记录电能的使用量。

它们通常具有一个指针或数字显示屏，用于显示电能的读数。

2. 数字电表：数字电表是一种现代化的电表，它使用数字显示屏来显示电能的读数。

它们通常具有更高的精确度和可靠性，并且可以提供更多的功能，如峰谷电价的计算和电能质量的监测。

三、电表的工作原理电表的工作原理基于欧姆定律和电功率的计算。

当电流通过电表的传感器时，它会产生一个相应的电压信号。

这个信号经过放大和处理后，被转换为电能的读数。

四、如何读取电表的读数读取电表的读数很简单。

在机械电表上，你只需要读取指针或数字显示屏的数值。

在数字电表上，你只需要读取显示屏上的数值。

在读取电表读数时，应注意单位（千瓦时）和小数点的位置。

五、电表的用途电表的主要用途是测量电能的使用量，以便进行计费和能源管理。

它们帮助用户了解他们的用电情况，并鼓励节约能源。

对于供电公司来说，电表是计算用户电费的基础。

六、电表的发展趋势随着科技的进步，电表也在不断发展。

现代化的电表越来越智能化，具备更多的功能和可视化界面。

例如，智能电表可以通过无线网络连接到电力公司，实现远程监控和控制。

总结：电表是测量电能消耗的重要仪表，它的类型有机械电表和数字电表。

电表通过记录电流和电压的变化来计算电能的使用量。

读取电表的读数很简单，只需注意单位和小数点的位置。

电表的主要用途是计费和能源管理，而且随着科技的进步，电表也在不断发展。

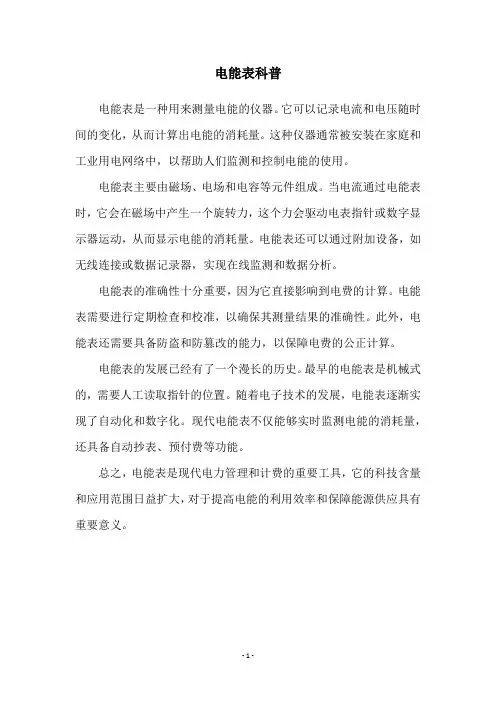

电能表科普
电能表是一种用来测量电能的仪器。

它可以记录电流和电压随时间的变化，从而计算出电能的消耗量。

这种仪器通常被安装在家庭和工业用电网络中，以帮助人们监测和控制电能的使用。

电能表主要由磁场、电场和电容等元件组成。

当电流通过电能表时，它会在磁场中产生一个旋转力，这个力会驱动电表指针或数字显示器运动，从而显示电能的消耗量。

电能表还可以通过附加设备，如无线连接或数据记录器，实现在线监测和数据分析。

电能表的准确性十分重要，因为它直接影响到电费的计算。

电能表需要进行定期检查和校准，以确保其测量结果的准确性。

此外，电能表还需要具备防盗和防篡改的能力，以保障电费的公正计算。

电能表的发展已经有了一个漫长的历史。

最早的电能表是机械式的，需要人工读取指针的位置。

随着电子技术的发展，电能表逐渐实现了自动化和数字化。

现代电能表不仅能够实时监测电能的消耗量，还具备自动抄表、预付费等功能。

总之，电能表是现代电力管理和计费的重要工具，它的科技含量和应用范围日益扩大，对于提高电能的利用效率和保障能源供应具有重要意义。

- 1 -。

电能表安装操作训练电能计量的组成：电能表、互感器（包括电压互感器TV及电流互感器TA ）、二次回路接线以用计量箱、计量柜、失压记录仪连线。

1电能表定义：电能表是用来测量电能的仪表，俗称电度表。

2 电能计量的方式（1）•只电能表单相：•般是家用, 最人规格10 （40 ）A三相：一般是企业用，最人规格10 （40 ）A,当〉40A应配互感器（2）电能表、TA及二次回路（3）有功表（kWh ）、无功表（kVarh）、电流互感器、电压互感器、失压记录仪（4）有功表（kWh ）、无功表（kVarh）、电流互感器、电压互感器、失压记录仪、计量柜3电能表的分类（1）按使用电源分类电能表按使用电源性质可分为交流电能表和直流电能表，常见的是交流电能表。

（2）按结构和工作原理分类机械式与电子式比较：前者精度低, 0.5级最高；后者精度高可达0.01级③机电一体式（又称混合式）是感应式电能表与全电子式电能表之间的一种过渡产品现已陶汰。

（3）按用途分类工业与民用电能表及特殊用途电能表（电子标准表、最大需量表、复费率表）①有功电能表P二UICOS5 单位kWh② 无功电能表Q=UI Sin0）单位kvarh③最大需量表：统计一个月内最大需用电量按每一个周期T=15分钟分段记录，如零点15分为第一个15分钟T1 ,若定最大用电量为50kW ,当T1周期内用电量小于50kW时不计，大于50 kW记录，分别记录可得出工厂最大有功电能。

（4）按准确度分类按准确级：标准表：0.01 > 0.05、0.2、0.5等①常用普通安装式：有功0.2、0.5、0.2S、0.5S、1.0、2.0级；无功3.0级②携带式精密级：0.01、0.02、0.05、0.1、0.2级③电能表一般为0.5级、0.2、0.2s电流互感器：0.5、0.2、0.2s ,带S级表示对1 %负荷有误差耍求，（5）按相线分类（按用电设备）①单相电能表②三相三线电能表（现用在三相10kV高压用户）③三相四线电能表：（现在多用）三札I三线与三相四线电能表区别：前者用于三相负荷平衡；后者用于三相负荷不平衡的用户。

电能表的全认识，透彻详细了解电能表！电能表广泛用于发电、供电和用电的各个环节，是用来测量电能的专用仪表，又称电度表，火表，千瓦小时表。

日常工作和生活中，我们经常会见到形式各样的电能表，今天我们就把它作为一个专题来进行深入的总结和了解。

电能表的分类：按其使用的电路可分为直流电能表和交流电能表。

直流电能表用于直流屏、太阳能供电、电信基站、地铁等场合，交流电能表的使用更加广泛，各家各户和大小企业的用电都是交流电，使用的都是交流电能表。

交流电能表按进表相线和线路的数量又可分为：单相电能表、三相三线电能表和三相四线电能表。

我们家中使用的大都是单相电能表，工业企业及单位用户一般使用三相三线或三相四线电能表。

按工作原理电能表可分为机械式电能表和电子式电能表。

以前我们使用的一般是电气机械式电能表，随着电子技术和计算机技术的发展，电子式电能表的应用越来越多，由于电子式电能表具有很大的优越性，终将逐步取代机械式电能表。

按其用途可分为有功电能表、无功电能表、标准电能表、最大需量表、预付费电能表、分时电能表和多功能电能表等。

家庭常用的是有功电能表，但预付费电能表的使用也越来越多。

以经济手段促进合理、均衡、科学用电的分时电能表也是遍地开花。

电能表的型号命名规则：电能表型号一般由类别代号、组别代号、功能代号、注册号及通信代号5部分组成。

从电能表正面窗口里可看到标牌上有一些文字和符号，我们要能看懂这些文字和符号。

这些文字和符号都代表什么意思呢？型号认知举例如下：DD：单相电能表，如DD862型，DD701型，DD95型。

DS：三相三线有功电能表，如DS8、DS310、DS864型等。

DT：三相四线有功电能表，如DT862型、DT864型。

DX：无功电能表，如DX8、DX9、DX310、DX862型。

DZ：最大需量表，如DZl型。

DB：标准电能表，如DB2型，DB3型。

DDS--表示单相电子式电能表：如DDS97l型。

DTS--表示三相四线电子式有功电能表：如DTS97l型。

电能表电能表俗称为电能表，是用来测量某一时间段发电机发出电能或负载消耗电能的仪表。

根据工作原理分类，电能表可分为感应系和电子系，在一般情况下，大多采用交流感应系电能表。

根据接入方式分类，电能表可分为单相有功、三相三线有功、三相四线有功、三相三线无功和三相四线无功。

根据付款方式，电能表可分为普通电能表和预付费电能表。

1.感应系电能表感应系电能表是利用电磁感应的原理制作的。

它由载流线圈产生交变磁场，在可动部分导体中产生感应电流，感应电流又和交变磁场相互作用产生驱动转矩，使仪表工作。

（1）单相电能表的结构和接线单相电能表由驱动元件（包括电压元件和电流元件）、转动元件、制动元件和计数机构等组成。

单相电能表的接线如图所示。

其接线要求如下：1）按负载电流大小选择适当截面的导线，电能表的标定电流应等于或略大于负载电流。

2）相线应接电流线圈首端（同名端一般用∗或＋号表示），零线应一进一出，相线、零线不能接反，否则会造成计量错误，甚至很不安全。

3）电能表电压连接片（电压小钩）必须连接牢固。

4）开关、熔断器应接在负载侧。

（2）三相有功电能表的接线原理三相有功电能表的接线原理如图所示。

2.电子系电能表由于微电子技术和计算机技术的发展，高精度、高可靠性的电子元器件以及大规模集成电路的大量应用，使得电能表的电子化成为可能。

电子系电能表就是采用微电子技术来计量电能的仪表，如果采用微机芯片也可称智能化仪表。

一般它采用超低功耗大规模集成电路和SMT工艺制造，由于没有感应式电能表的电压、电流元件的铁心和线圈，自身重量轻、功率消耗小，这大大提高了产品的节能性和可靠性，且延长了使用寿命；而且，它具有补遗、叠加、超容量报警、预警提醒、断电警告、自动拉闸断电、使用各种特殊软件（如防窃电软件）及与计算机直接联网进行远程抄表等功能，在20世纪90年代就已经得到了广泛的应用。

3.电能表常见故障与检修（1）感应系电能表常见故障与检修感应系电能表常见故障及排除方法见下表。

电表的工作原理：(1)“机械电度表基本原理”传统电度表指感应式的机械电度表(简称感应表或机械表)，它利用的是电磁感应原理，主要由电压线圈、电流线圈、铝盘、永久磁铁、计度器等器件构成。

其工作原理为：根据电磁感应原理，电表通电时，在电流线圈和电压线圈产生电磁场，在铝盘上形成转动力矩，通过传动齿轮带动计度器计数，电流电压越大，转矩越大，计数越快，用电越多。

铝盘的转动力矩与负载的有功功率成正比。

电表常数，指计量每单位电能值（度或千瓦·小时）时对应铝盘转过的圈数，单位是转/千瓦·小时。

(2)“电子电度表基本原理”电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。

智能IC卡预付费表作为一种新一代智能计量收费系统，由以下几部分组成：1.售电卡售电卡(1C卡)中的数据用密码加密，采用一表一卡。

卡内的数据由供电部门的售卡系统写入、电度表具有对电卡回写的功能，当用户将卡插入表内，表正确识别密码后，读入购买电量，同时表内信息回写给电卡。

当表显示完后用户即可取出电卡，用户的电卡只能在自己的表上使用，在其它表上不能使用。

2.信息显示电度表采用三位LED数码管显示，最大显示9999.99kW.h，用电时倒计数，通过LED 可显示表中的电量和状态。

贝林电子产品均采用LCD液晶显示，最大显示9999.99kW.h，用电时倒计数，通过LCD可显示表中的电量和状态。

2．剩余电量显示剩余电度数指表还可以使用的电度数，每用去一度电，剩余电度数减一，每次购电后：表内剩余电度数=当前剩余电度数+本次所购电度数。

当最后一次读卡与表中剩余电量之和，电表显示FULL，表示电量溢出，并且此次读卡无效，电卡内存储电量值不变。
