新型电能表简介 民熔

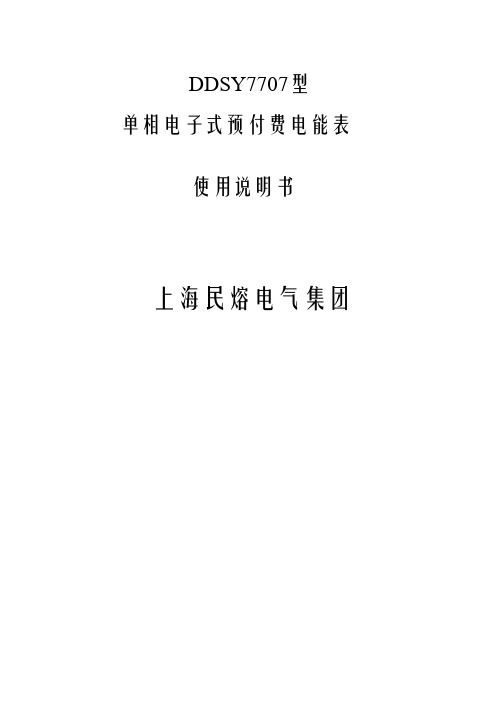

DDSY7707型
单相电子式预付费电能表
使用说明书
上海民熔电气集团
目录
一、概述 (1)
二、技术参数 (3)
三、主要功能 (4)
四、外形尺寸与安装 (10)
五、运输与存贮 (15)
一、概述
上海民熔电气集团生产的DDSY7707型单相电子式预付费电能表，是本公司研制的新一代直流电能
表。

本产品完全符合以下标准要求：
GB / T 15284 - 2002 《预付费电能表特殊要求》GB / T 15464 - 1995 《仪器仪表包装通用技术条件》GB 4208 - 2008 《外壳防护等级（IP 代码）》Q / GDW 1825 - 2013 《直流电能表技术规范》
Q / GDW 1354 - 2013 《智能电能表功能规范》
Q / GDW 1364 –2013 《单相智能表技术规范》
Q / GDW 1365 –2013《智能电能表信息交换安全认证技术
规范》
JJG 842-1993 《直流电能表检定规程》
DL/T645-2007 《多功能电能表通信协议
DDSY7707型单相电子式预付费电能表采用超大规模数字信号处理芯片、永久保存信息的存储器、全隔离标
准RS485通讯接口和红外通讯接口（可选配低压电力线载波通讯模块和无线通讯模块）。

电能表采用先进的SMT 表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、美观适用，具有较高的绝缘强度
和耐腐蚀性。

DDS718型单相电子式电能表集众多功能于一体，具有电能量计量、信息存储及处理、实时监测、
自动控制和信息交互等功能。

3。

单相电能表单相电能表，应用于有功电度量计量：计量准确模块化小体积（18mm），可以轻松安装在各类终端配电箱内。

导轨式安装、底部接线，与微型断路器完美配合。

直观易读机械式显示，降低意外停电丢失数据的风险。

无需外部工作电源。

工作温度范围宽性能描述测量精度有功电能1.0级符合IEC62053-21和IEC61557－12（PMD DD）计量范围> 000000.0-999999.9KWh ， 6+1位有效数字电流特性> 最大电流Imax 40A> 基本电流Ib 5A> 启动电流 20mA脉冲输出> 脉宽 120ms> 脉冲常数 100Imp/Kwh> 节点特性 35V (DC)/20mA(max)应用范围千瓦时有功电度计量。

子计量/成本分配/内部核算。

远程脉冲输出。

适用于商业建筑、公共基础设施建筑，实现对建筑物内不同区域或不同负荷电能消耗的计量、统计。

适用于工业建筑不同生产线或各类负载的电能消耗统计，内部核算。

中国发展随着我国经济的快速发展，各行各业用电需求不断增长，不同时期用电不平衡现象日益严重。

为缓解日益尖锐的电力供需矛盾，调整负荷曲线，改善用电不平衡状况，全面实行峰平谷分时电价制度，“削峰填谷”，提高国家用电效率，而合理利用电力资源，我国部分省市电力部门逐步推出多费率电表，对用户用电分时计费。

1995年4月，国家计委、国家经贸委、电力工业部在上海联合召开全国计划用电工作会议，决定在全国各主要地区有计划、有步骤地实施峰谷分时电价制度三到四年内建成电网。

总体目标是各电网调峰10-15%，全国调峰1000-2000万千瓦。

实施范围不仅面向工商用户，也面向非工农业用电。

有条件的地区，即实行一户一表的居民区，还将有计划地发展低谷用电和峰谷电价，提高电能利用率和居民用电质量。

电力用户采用不同时段、不同收费标准。

鼓励低耗电。

1980年，河南省首次提出用峰谷分时计量电能，用经济手段促进电力合理、均衡、科学利用的建议，并开始试点。

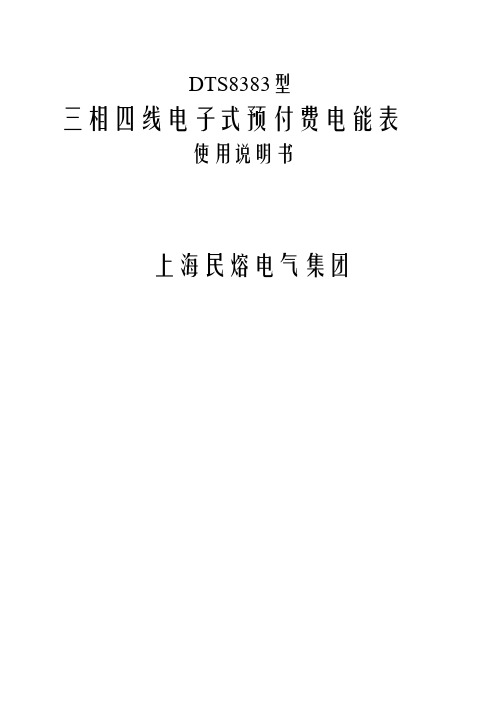

DTS8383型三相四线电子式预付费电能表使用说明书上海民熔电气集团目录目录一、概述 (1)二、技术参数 (3)2.1 主要参数 (3)2.2 日历时钟 (3)一、概述上海民熔电气集团生产的 DTS8383型三相四线电子式预付费电能表，是本公司研制的新一代直流电能表。

本产品完全符合以下标准要求：GB / T 15284 - 2002 《单相点之上电能表特殊要求》GB/ T 15464 - 1995 《仪器仪表包装通用技术条件》GB4208 - 2008 《外壳防护等级（IP 代码）》Q/ GDW 1825 - 2013 《直流电能表技术规范》Q / GDW 1354 - 2013 《智能电能表功能规范》Q / GDW 1364 –2013 《单相智能表技术规范》GB / T 29318 - 2012 《电动汽车非车载充电机电能计量》Q / GDW 1365 –2013《智能电能表信息交换安全认证技术规范》JJG 842-1993 《直流电能表检定规程》DL/T645-2007 《多功能电能表通信协议》DTS8383型三相四线电子式预付费电能表采用超大规模数字信号处理芯片、永久保存信息的存储器、全隔离标准RS485通讯接口和红外通讯接口（可选配低压电力线载波通讯模块和无线通讯模块）。

电能表采用先进的SMT 表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、美观适用，具有较高的绝缘强度和耐腐蚀性。

DDS718型单相电子式电能表集众多功能于一体，具有电能量计量、信息存储及处理、实时监测、自动控制和信息交互等功能。

二、技术参数2.1 主要参数表 1 主要参数项目技术参数工作电压220VAC表计工作电压范围0.9Un～1.1Un工作频率范围(45～55)Hz测量范围直接接入式分流器接入式电压： 500V电流： 20A~100A电压： 500V~1000V电流：250A~500A （75mV ）准确度等级有功 1 级工作温度-25℃～ +60℃极限工作温度- 40℃～ +70℃相对湿度≤95%( 无凝露)表计功耗＜1.5W ，6VAMTBF ≥10 年2.2 日历时钟表 2 日历时钟时钟误差≤0.5 s/d（0℃～ +40℃时：± 2ppm;-40℃～ +85℃时：± 3.5ppm）时钟频率1Hz电池寿命 5 年（电表断电）电池连续工作时间≥5 年4。

民熔DDS7178型智能电表简介
用电的峰值和谷值的电价有所差别，至少可设置尖、峰、平、谷四个费率，改善用电质量和经济效益。

（3）最大需求测量：
（4）测量功能：测量各相有功功率、无功功率、功率因数、相电压、电流、频率。

5）数据显示功能：智能电度表的功率数据显示有循环显示和固定显示两种方式。

显示内容可编程设定，具有断电后唤醒显示功能。

（6）通信功能：通信信道的物理层必须是独立的，任何通信信道的损坏都不应影响其他信道的正常工作；当发生重要事件时，应支持主动报告。

此外，智能电能表还具有事件记录功能、停电抄表功能、安全保护功能、时钟功能、冻结功能、清零功能、报警功能辅助电源功能等多种功能。

四、DDS7178型单电子式单相电能表
4.1功能概述
Dds7178单电子单相电能表能准确测量单相有功总电能，反向电能计入总电能。

电度表采用防磁反步计数器显示当前电能。

可用于测量频率为50Hz的单相交流有功电能。

电能表的核心器件是专用大规模集成电路（LSI）。

具有外围器件少、结构简单、可靠性高、抗窃电能力强、过载高、精度高、稳定性高、功耗低、使用寿命长等优点。

产品性能指标符合
GB/t17215-2002《静态交流一级、二级有功电能表》的要求
4.2产品特点：
1.变压器降压，抗干扰强
大屏液晶显示，读数方便
采用锰铜分流器，作为电流回路大大提高了仪表的过载能力
家庭用电，安全监测电能
安全放心，省心。

家用电度表使用知识电度表是一种累计用电量的计量仪表，俗称“火表”、“电表”，每家每户都在用。

近几年，伴随着我国经济的高速发展，不论城乡，家用电器越来越多，前几年安装的电度表已普遍过载使用，导致计量不准、烧毁电度表甚至引起火灾的事故时有发生。

因此，多数家庭需要更换电度表，应购买咋样的电度表以及有关电度表的知识成为城乡居民普遍关心的问题。

今就这方面的知识介绍如下。

1．电度表的分类与规格电度表有单相电度表和三相电度表两大类。

家庭中使用单相电度表。

电度表的规格有电压、电流和频率三项。

单相电度表电压有110 V和220 V，我国为220 V；频率有50 Hz和60 Mz，我国为50 Hz；电流有l A、2．5A、3．5 A、10 A等。

从工作原理上分有：传统的感应式电度表和近几年开发的电子式电度表。

其中家用感应式电度表主要由串联电磁铁(线圈和负载串联)、并联电磁铁(线圈和负载并联)、铝盘和记数机构组成。

电子式电度表采用大规模专用集成电路，高可靠性步进电机等先进技术制造。

具有：高精度、高灵敏度、宽负荷(电流过载倍数>6倍)、低功耗(电表自身耗电<1 W)、使用寿命长、重量轻、潜动小等优。

目前，感应式电能表在国内应用广泛。

它有：它具有结构简单、电流特性好、工作性能稳定、维修工作量小等优点。

2。

电能表采购知识（1）规范采用符合中国居民供电标准的电度表。

也就是说，选择一个220伏/50赫兹的电度表。

不要使用110伏、60赫兹的电度表。

（2）容量是选择电度表的关键。

估计家用电器的总负载电流（家用电器的额定电流通常用名牌标明），估计未来5年或更长时间内家用电器将增加多少功率。

根据总负荷电流和未来家用电器的功率值，选择电能表。

由于家庭用电量波动较大，电能表在设计中具有较大的过载能力。

一般来说，前几年生产的普通电度表的过载能力是原来的两倍，目前已经生产出4倍和6倍过载能力的国产电度表。

例如，额定电流为5 a、过载4次的电度表，可以在铭牌上标注“5（20）a”。

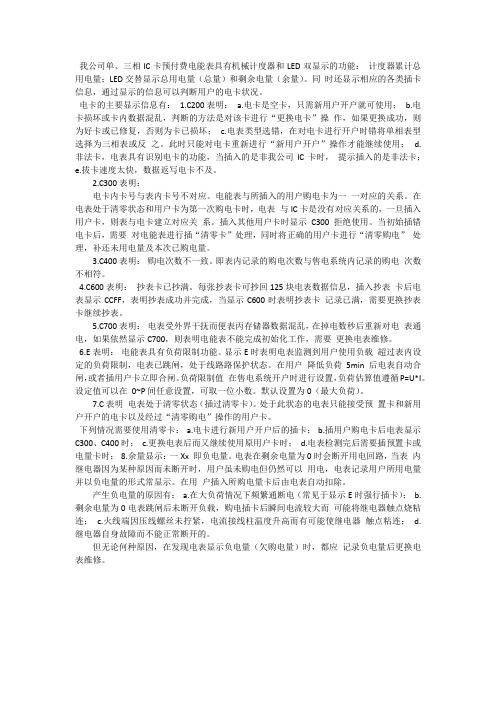

我公司单、三相IC卡预付费电能表具有机械计度器和LED双显示的功能：计度器累计总用电量；LED交替显示总用电量（总量）和剩余电量（余量）。

同时还显示相应的各类插卡信息，通过显示的信息可以判断用户的电卡状况。

电卡的主要显示信息有：1.C200表明：a.电卡是空卡，只需新用户开户就可使用；b.电卡损坏或卡内数据混乱，判断的方法是对该卡进行“更换电卡”操作，如果更换成功，则为好卡或已修复，否则为卡已损坏； c.电表类型选错，在对电卡进行开户时错将单相表型选择为三相表或反之。

此时只能对电卡重新进行“新用户开户”操作才能继续使用； d.非法卡，电表具有识别电卡的功能，当插入的是非我公司IC卡时，提示插入的是非法卡；e.拔卡速度太快，数据返写电卡不及。

2.C300表明：电卡内卡号与表内卡号不对应。

电能表与所插入的用户购电卡为一一对应的关系。

在电表处于清零状态和用户卡为第一次购电卡时，电表与IC卡是没有对应关系的，一旦插入用户卡，则表与电卡建立对应关系。

插入其他用户卡时显示C300拒绝使用。

当初始插错电卡后，需要对电能表进行插“清零卡”处理，同时将正确的用户卡进行“清零购电”处理，补还未用电量及本次已购电量。

3.C400表明：购电次数不一致。

即表内记录的购电次数与售电系统内记录的购电次数不相符。

4.C600表明：抄表卡已抄满。

每张抄表卡可抄回125块电表数据信息，插入抄表卡后电表显示CCFF，表明抄表成功并完成，当显示C600时表明抄表卡记录已满，需要更换抄表卡继续抄表。

5.C700表明：电表受外界干抚而便表丙存储器数据混乱，在掉电数秒后重新对电表通电，如果依然显示C700，则表明电能表不能完成初始化工作，需要更换电表维修。

6.E表明：电能表具有负荷限制功能。

显示E时表明电表监测到用户使用负载超过表内设定的负荷限制，电表已跳闸，处于线路路保护状态。

在用户降低负荷5min后电表自动合闸，或者插用户卡立即合闸。

负荷限制值在售电系统开户时进行设置，负荷估算值遵循P=U*I。

IC卡预付费电度表亦称为IC卡预付费电能表、智能电表，是以IC卡作为电能量值数据传输介质，在电度表（电子式电度表或机械式电度表）中加入负荷控制部分等功能模块，从而实现电量抄收和电量结算的智能型电度表。

管理售电系统95年前，主要为电钥匙IC卡，以93C46和24C01为主IC卡为可擦写存储芯片（EEPROM）或一般存储卡，IC卡存储方便、使用简单、价格便宜，安全性不高，存在被破解的可能性，用户以物业小区为主。

95年~99年，主要为电话卡式IC卡，以存储卡（24C01）和逻辑加密卡（4442、4428）为主其中逻辑加密卡（4442、4428）的安全性得到进一步提高，内嵌芯片在存储区外增加了控制逻辑，在访问存储区之前需要核对密码，只有密码正确，才能进行操作。

用户从单纯物业小区扩展到电力行业管理部门，开始大规模普及使用98年~至今，主要为金融级IC卡，以CPU卡（CPU卡和SAM模块为加密介质）为主CPU卡内嵌芯片相当于一个特殊类型的单片机，内部除了带有控制器，存储器，时序控制逻辑等外，还带有算法单元和操作系统，存储容量大，处理能力强，信息存储安全等特性。

率先在北京供电局全面推广，并在河南、湖南等城市开始推广。

（1）不需要人工抄表，有利于现代化管理。

IC卡电表的使用避免人工抄表上门收费给客户带来的诸多不便，且历史购电数据均可以保存，便于客户查询。

（2）充分体现了电力的商品属性。

实行先买电后用电，客户可以根据自己的实际需要有计划地购电、用电，不会因欠费而发生滞纳金，增加不必要的开支。

（3）解决了收费难的问题。

能很好地解决零散居民客户、临时用电客户、经常欠费客户的收费问题。

IC卡电表具有多种防窃电功能，起动电流小、无潜动、宽负荷、低功耗，误差曲线平直、长期运行时稳定性好，外形美观、体积小、重量轻、安装方便。

准确度高：全电子式设计，内置进口专用芯片，精度不受频率、温度、电压，高次谐波影响。

长寿命：采用SMT技术，优化的电路设计，整机出厂后无需调整电路。

民熔DDS8383-LDG家用导轨式电表简介普通的电表：我们现在家用电度表都是有功电度表，它记录是电器消耗的有功电能，无功电能是不记录的，对普通灯泡、电炉等电热丝加热元件消耗的只有有功电能，而一些有电感的或有容感的负载上（电机、电视机、空调、日光灯等），除了有功电能的消耗外，还有无功电能的消耗。

也就是说在有感负载的视在功率是有功功率与无功功率的矢量相加，它们之间相差90度，视在“度数”功当然要大于电度表记录的有功度数。

民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表品牌民熔型号DDSD-LDG名称导轨式电能表精度1级额定电压220V/50Hz额定电流60A/80A(65A)外形尺寸36.6*78.4*65.6mm环境温度-10~50℃但对无感负载上所消耗的电能是100%记录在电度表上的，是无法通过并联任何电器负载来减小有功电能的消耗。

对有感负载，电度表只记录有功电能消耗，用户不要担心电度表多记录耗电。

要想通过外部电器来减小有功电能的都只能是骗人的把戏，除非平时多注重节约用电。

2 IC卡电表内部是由基表、主控单片机芯片、数码显示、继电器开关、ESAM模块和IC卡接口组成。

民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表普通家用电表主要由两个系统组成：测量系统和单片机处理系统。

测量系统：是一块单相电子式电能表。

工作原理为：由分压器完成电压取样，由取样电阻完成电流取样，取样后的电压电流信号由乘法器转换为功率信号，经V/T变换后，推动计度器工作，并将脉冲信号输入单片机系统。

民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表用户需在供电部门交款购电，所购电量在售电机上被写进用户电卡，由电卡传递给电表，电卡经多次加密可以保证用户可靠地使用。

当所购电量用完后，表内继电器将自动切断供电回路。

当然电子表的功耗相对于机械表要大，因为驱动数码管或带背光的LCD需要更多的电流，一般数码管（相当于8个LED灯并排，但位置不同，根据亮灭来显示不同数字)点亮一点大概需要20mA的电流，显示的越多，自身消耗的越大，而机械电表现在大多数做的很灵敏，自身消耗大概是1月1度的表损（供电局在家用电费单上会多加一度电的损耗），并且机械电表不用电是没有消耗的，而电子表不用也会有损耗，一般用3段数码管+微控制器大概需要2-3W的自身消耗，会浪费更多的电能民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表实时显示一目了然民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表优质内芯打造更可靠的电表使用更放心民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表接线图民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表更多内容可关主微信公众号民熔电气集团回复电气可获取更多电气行业资料。

电能表的使用和管理，民熔一、电能表基础知识，什么叫交流电，三相四线制的特点：1、电能表，是用来测量电能的仪表，又称电度表，火表。

电能的单位是“千瓦时”（kWh），俗称“度”。

（举例说明：例如一个电饭煲，它的说明书上标注1000W220V，那么这个电饭煲的额定电压为：220V，额定功率为：1000w。

在用电器的额定电压220V，通电1小时，就消耗1度电，假如1度电是1块钱，那么用电器工作一小时的电费就是1块钱。

）2、交流电，是指大小和方向随时间作周期性变化的一种电流。

它的最基本的形式是正弦电流，电流呈现波浪形变化，我国交流电供电的标准频率规定为50赫兹。

供电电源为降低线路损耗采用高压输电，因此社区进线电压一般为10KV或6KV，由高压电网供给，通过高、低压配电屏和降压变压器等变、配电设备，将高压电源（一般为10kV或6KV）变为低压电源（三相380V），为照明等设备供电。

3、通常低压输电方式是三相四线制，采用三根相线加零线供电，零线由变压器中性点引出并接地，电压为380/220V，取任意一根相线加零线构成220V供电线路供一般家庭用。

线路中相线之间的电压，称为线电压，三根相线间电压为380V，一般供电机使用。

相线与零线之间的电压称为相电压（220V），供居民家庭使用。

4、零线断线的后果当零线在发生断线时，凡连接在断开点以后的单相负载，其火线、零线都带电，但却没有电压，因此，负载无法正常工作；零线一旦断线，采用保护接零的电气设备将失去保护作用，设备一旦漏电将会造成人身触电，这时即使设备不漏电，由于零线本身带有危险电压使设备外壳带电，同样会造成人身触电事故。

因此，零线非常重要。

在日常工作中注意以下几点：1）、多个回路零线共用一个螺栓接总零时，拆开螺栓线，必须将所有用电回路全部停电，否则会有触电的危险。

2）、零线不能装保险或开关，且与相线粗细一致。

二、电能表的工作原理：机械式电能表是利用电压和电流线圈在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器积算出转盘转数而测定出电能。
