DZ20断路器安装与调试说明

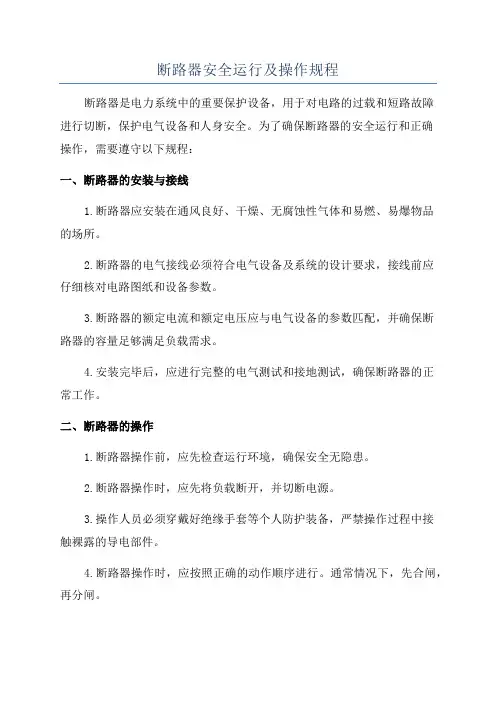

断路器安全运行及操作规程断路器是电力系统中的重要保护设备，用于对电路的过载和短路故障进行切断，保护电气设备和人身安全。

为了确保断路器的安全运行和正确操作，需要遵守以下规程：一、断路器的安装与接线1.断路器应安装在通风良好、干燥、无腐蚀性气体和易燃、易爆物品的场所。

2.断路器的电气接线必须符合电气设备及系统的设计要求，接线前应仔细核对电路图纸和设备参数。

3.断路器的额定电流和额定电压应与电气设备的参数匹配，并确保断路器的容量足够满足负载需求。

4.安装完毕后，应进行完整的电气测试和接地测试，确保断路器的正常工作。

二、断路器的操作1.断路器操作前，应先检查运行环境，确保安全无隐患。

2.断路器操作时，应先将负载断开，并切断电源。

3.操作人员必须穿戴好绝缘手套等个人防护装备，严禁操作过程中接触裸露的导电部件。

4.断路器操作时，应按照正确的动作顺序进行。

通常情况下，先合闸，再分闸。

5.断路器的操作杆应保持清洁、无锈蚀。

操作杆的连接部件应紧固可靠，无松动现象。

6.断路器操作过程中，应注意观察指示灯、仪表等装置的反馈信息，确保操作正确。

7.断路器分闸后，应等待足够的间隔时间再合闸，避免发生回电现象。

8.断路器操作完毕后，应进行试验，确保断路器的可靠性和安全性。

三、断路器的维护与保养1.定期检查断路器的操作机构、连接部件和固定件是否松动，如发现松动现象应及时紧固。

2.定期检查断路器的绝缘状况，确保绝缘部分的可靠性。

3.定期清洁断路器和周围环境，确保断路器的工作环境干净、无尘、无油污。

4.定期对断路器进行仪表校验和试验，确保其动作可靠性和准确性。

5.定期检查断路器的电气接线，确保电气连接良好，无氧化、变形等现象。

6.定期更换断路器的老化、损坏的零部件，确保断路器的正常运行。

四、断路器的故障处理1.断路器出现故障时，应立即切断电源，并进行检修。

未经检修前，禁止使用故障断路器。

2.断路器故障的原因可以是短路、过载、接触不良等，需仔细排查故障原因，修复后方可使用。

-1-安注意事项：1. 安按产品说明书要求,包括安方式、进线方式、使用条件、铜导线(铜排)截面积(参考值见表11)、使用原厂随机附件等。

2. 额定值是否符合使用要求，包括额定电压、额定电流、额定短路分断能力等等，上下级保护选择要合理。

3. 断路器应清洁，产品上端应无导电物质或其它非导电物质遗落。

4. 断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动和避免日晒。

5. 板前接线的断路器可以安装在金属骨架或绝缘板上，板后接线的断路器应安装在绝缘板上。

6. 所有电气联接是否紧固可靠，紧固件联接应根据表14扭矩要求核对。

7. 断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试仪器，严禁利用相线直接触碰接地装置的试验方法。

装装装敬告：1. 安装断路器时应按要求,在电弧喷出方向有足够的飞弧距离,并确保相间隔弧板或护罩安装到位,进线端铜排进行了绝缘处理,以防止电弧短路。

2. 安装后应检查断路器与安装板的绝缘电阻。

如有必要对产品进行绝缘测试时,请按以下要求操作：1)用DC 500V兆欧表；2)在断路器处于闭合状态时,对断路器各极分别对地(安装箱金属外壳)间绝缘电阻进行测试;在断路器处于断开状态时,对连接在一起的电源端子与连接在一起的负载端子之间和连接在一起的所有各极带电部件与外壳之间(外壳用金属箔覆盖)分别进行测试;3)绝缘电阻应不小于10M Ω。

3. 因线路短路引起断路器动作后,应更换新的断路器且排除故障后方可投入运行。

4.在使用断路器的情况下,也应保证电气系统接地保护应完好可靠,并且装有剩余电流保护装置。

运行维护：1. 严禁湿手操作断路器，否则可能发生电击事故。

2. 断路器投入运行后，使用单位应作运行记录，并建立相应的管理制度。

3. 断路器因被保护电路发生故障(过载或短路)而分闸时，必须查明原因，排除故障后，才能进行合闸操作。

4. 断路器每六个月进行一次检查，检查时应切断电源，操作手柄使断路器合、分3次，检查机构是否可靠；检查断路器以及断路器与安装板的绝缘电阻，同时清除外壳表面尘-4-注：1. 短路分断能力级别代号:标准型(代号S)，较高型(代号H)；2. 按操作方式分:手柄直接操作(无代号)，电动操作(代号P)，转动手柄操作(代号Z)；3. 按极数分:三极(代号3)，四极(代号4)；4. 按用途分:配电保护用(无代号)；电机保护用(代号2)；5. 四极产品中性极(N)的 型式分为:C型:N极安装过电流脱扣元件，且N极与其它三极一起合分(N极先合 后分)；表1 附件名称及代号无附件报警触头分励脱扣器辅助触头欠电压脱扣器分励脱扣器、辅助触头分励脱扣器、欠电压脱扣器二组辅助触头辅助触头、欠电压脱扣器分励脱扣器、报警触头辅助触头、报警触头欠电压脱扣器、报警触头分励脱扣器、辅助触头、报警触头二组辅助触头、报警触头辅助触头、欠电压脱扣器、报警触头300308310320330340350360370318328338348368378附件名称附件代号-5-123456789T 0.3sTR Isd Ii....0.9I R 1.2I RIi (xI n 34681012OFF 2RunOFF0.5 1.0OFFNPTU126080100T (S)9010011012514015016080(A)234568OFF 1.5Isd (xI )2I 4 主要技术参数4.1断路器的额定值见表2。

DZ20断路器安装与调试说明1、用途及适用范围DZ20系列塑料外壳式断路器（以下简称断路器），适用于交流50Hz，额定工作电压380（400）V及以下，直流电压到220V的配电线路中，用来作为线路的接通、分断及电能分配之用，也可作为线路及电能设备的过载、短路和欠电压保护。

其中额定电流为225A的Y、J、G型和额定电流为400A的Y型断路器，亦可作为保护电机之用。

在正常情况下，断路器可作为线路的不频繁转换及电动机的不频繁启动之用。

该系列断路器符合GB14048.2、JB8589标准。

2、正常工作条件和安装条件2.1周围空气温度a.周围空气温度上限不超过+40℃;b.周围空气温度下线不低于-5℃;c.周围空气温度24h内的平均值不超过+35℃;（1）周围空气温度下限为-10℃或-25℃的工作条件，订货时用户须向制造商声明。

（2）周围空气温度上限超过+40℃或下限低于-25℃的工作条件，用户订货时必须与制造厂协商。

2.2海拔：安装地点的海拔不超过2000m;2.3大气条件周围空气温度为+40℃时，大气的相对湿度不超过50%，在较低的温度下可以有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。

2.4污染等级：安装地点的污染等级为3级。

2.5安装类别：断路器主电路的安装类别为Ⅲ，Inm≤800A可为Ⅳ；不接至主电路的辅助电路和控制电路的安装类别Inm≤400A为Ⅱ，Inm≥630A的为Ⅲ。

2.6安装条件：断路器应按照本厂提供的使用说明书户内单独安装或安装在配电柜中，安装面与垂直面侧倾斜度不大于5°。

2.7安装环境条件a.安装在无显著摇动和冲击振动的地方；b.安装在无雨雪侵袭的地方；c.安装地方应无爆炸危险的介质，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。

3、产品型号及含义注：（1）用途代号：配电用1表示，可不写出；保护电动机用2表示。

（2）极数：三极用3表示，四极用4表示。

DZ20系列塑壳式断路器型号及其含义注：1. 配电断路器无代号：保护电动机用断路器以2表示2. 手柄直接操作无代号：电动机操作用P表示：转动手柄用Z表示3. 按额定极限短路分断能力高低分为：Y-一般型J-较高型C-经济型G-最高型本系列断路器是以Y型为基础产品，由绝缘外壳，操作机构，触头系统和脱扣器四个部份组成。

断路器的操作机构具有使触头快速合闸和分断的功能，其“合”、“分”、“再扣”和“自由脱扣”位置以手柄位置来区分。

C型、J型和G型断路器是在Y型产品基础上派生设计而成（除C型160A外）。

J型断路器是将Y型断路器的触头进行结构改进，使之在短路情况下，在机构动作之前，动触头迅速斥开，达到提高通断能力的目的。

G型断路器是在Y型断路器的底板后串联的一个平行导体组成的斥力限流触头系统，该系统比J型的斥力触头长，断开距离也大，因此能更迅速的限流；在正常断开闭合和在脱扣器短路整定保护动作值范围的情况下，由Y型断路器来完成。

一旦在网络中出现大电流或特大短路电流时，串联的斥力限流触头受电动力而迅速斥开，引入电弧而限流。

在触头斥开过程中，断路器的脱扣器动作，操作机构使Y型触头分断。

斥力限流触头则由于电流的降低或消失而回到闭合状态。

C型断路器是为满足630kVA及以下变压器电网中的配电保护之用，通过选用经济型材料和简化结构及改进工艺等办法，能够达到较好的经济效果。

注：1. DZ20C-160、250、400、630断路器，瞬时脱扣为不可调式，整定电流均为10In,但In20A时，瞬时动作电流为15In,不动作电流为8In;2. DZ20Y、J、G-100断路器，In 40A瞬时动作电流为600A,不动作电流为10In.3. 配电用断路器反时限特性4. 电动机保护用断路器反时限特性注：热态是指通以约定不脱扣电流到规定时间的状态。

2. 断路器保护特性(见图1-图6)图1 DZ20Y、J、S-100f动作特性曲线图2 DZ20Y、J、C-200, DZ20S-250动作特性曲线图3 DZ20Y、J、S-100f动作特性曲线图４ DZ20C-250动作曲线板前接线板后接线。

产品概述正常工作条件和安装条件选型指南注：1)配电用断路器无代号；保护电动机用断路器以2表示。

2)手柄直接操作无代号；电动操作用P 表示，转动操作用Z 表示。

□ 周围空气温度：周围空气温度不超过+40℃，且其24h 内的平均温度值不超过+35℃，周 围空气温度的下限为-5℃；□ 海拔：安装地点的海拔不超过2000m ；□ 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以允许 有较高的相对湿度，例如+20℃时达90%。

对由于温度变化偶而产生在产品上的凝露应采 取特殊的措施；□ 污染等级：3级；□ 安装类别：Ⅲ级；□ 安装条件：断路器应安装在没有雨雪侵袭, 无显著摇动和冲击振动的地方,断路器一般应垂 直安装。

DZ20系列塑料外壳式断路器，适用于交流50Hz ，额定电流从16A 至630A ，额定绝缘电压660V ,额定工作电压380V 及以下的电路中，一般作配电用，其中Y 、J 型的壳架等级额定电流225A 和Y 型400的断路器亦可作为保护电动机之用，在正常情况下,断路器可分别作为线路的不频繁转换及电动机的不频繁起动之用。

产品符合：GB/T 14048.2 标准。

配电用断路器,在配电网络中用来分配电能且作为线路及电源设备的过载、短路和欠电压保护。

DZ20系列塑料外壳式断路器基本参数及技术性能主电路的额定值和极限值表2控制电路分励脱扣器及电动机构的额定控制电源电压(Us)和欠电压脱扣器的额定工作电压(Ue)表3□ 辅助触头和短路保护电器(SCPD )的协调配合辅助触头与熔断器串联(推荐选用RL6-25/6)。

在1.1 倍额定工作电压、功率因数0.5~0.7之间，能够承受熔断器熔断时间内通过预期短路电流为1000A 。

□ 分励脱扣器动作值当电源电压等于额定控制电源电压Us 的70%~110%之间的任一电压时，则在断路器的所有操作条件下应导致分励脱扣器脱扣。

□ 欠电压脱扣器动作值当电源电压下降(甚至缓慢下降)到额定工作电压的70%至35%范围内，欠电压脱扣器应动作，欠电压脱扣器在电源电压低于或等于脱扣器额定工作电压的 35%时，欠电压脱扣器应能防止断路器闭合;电源电压等于或者大于85%欠电压脱扣器的额定工作电压时,在热态条件下，应能保证断路器可靠闭合。

德力西断路器使用说明（原创版）目录1.德力西断路器的选用和安装2.德力西断路器的质量和品牌保障3.德力西断路器的接线方法4.德力西断路器的型号和参数5.德力西断路器的使用注意事项正文德力西断路器是一种用于保护电路安全的设备，它可以在电路发生过载或短路时自动切断电源，防止电路过载和火灾事故的发生。

在选用和安装德力西断路器时，需要注意以下几点：首先，要根据电路的负载能力和使用环境来选择合适的断路器型号和规格。

一般来说，德力西断路器的选用要考虑到电路的额定电压、额定电流和断路能力等因素。

例如，对于电源电路，应选用机座 160A 断路器整定电流 80A 的型号，这样可以保证电路的安全运行。

其次，在安装德力西断路器时，要确保安装位置正确，并且接线牢固可靠。

一般来说，电源应接在断路器的电源侧（上端），负载应接在断路器的负载侧（下端）。

同时，在安装过程中，还需要检查断路器的外观和接线端子是否完好无损，以保证电路的安全运行。

德力西断路器的质量和品牌保障是消费者在选择产品时需要考虑的重要因素。

作为中国 500 强企业，德力西电气在产品质量和品牌形象方面都有着较高的保障。

德力西断路器采用优质的材料和先进的工艺制造，具有较高的可靠性和稳定性。

只要购买到正品，德力西断路器的质量是可以信赖的。

在接线德力西断路器时，需要按照接线图进行操作，确保接线正确无误。

一般来说，德力西断路器的接线比较简单，电源接在断路器的电源侧（上端），支路如果有断路器全部并联在总断路器的负载侧（下端）。

其支路断路器，分别接负载（用电器）。

德力西断路器的型号和参数是消费者在选择产品时需要关注的重要信息。

例如，德力西 dz47-63 小型断路器接线比较简单，适用于家用和工业用电。

而 CDM1 系列断路器则是一种高分断能力的断路器，适用于电源电路和工业用电路等。

在选择德力西断路器时，需要根据电路的实际情况和需要来选择合适的型号和参数。

在使用德力西断路器时，还需要注意以下几点：首先，要按照电路的实际情况和需要来选择合适的断路器型号和规格；其次，在安装和使用过程中，要确保接线牢固可靠，防止接线松动或短路；最后，要定期检查和维护断路器，确保其正常运行。

1 适用范围DZ20系列塑料外壳式断路器DZ20系列塑料外壳式断路器(以下简称断路器)，其额定绝缘电压为660V，交流50Hz，额定工作电压380V及以下，其额定电流从16A至1250A。

一般作为配电用，其中Y、J型的额定电流225A及以下和壳架为400Y型的断路器亦可作为保护电动机用。

在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。

配电用断路器，在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路保护。

保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载、短路保护。

该系列中，壳架等级额定电流从100A~630A的三极产品还带有透明盖，盖子采用新型耐高温、高强度聚碳酸脂材料制作而成，可直观判断触头的通断状态，广泛应用于建筑工地临时用电场所。

符合标准：GB 14048.2。

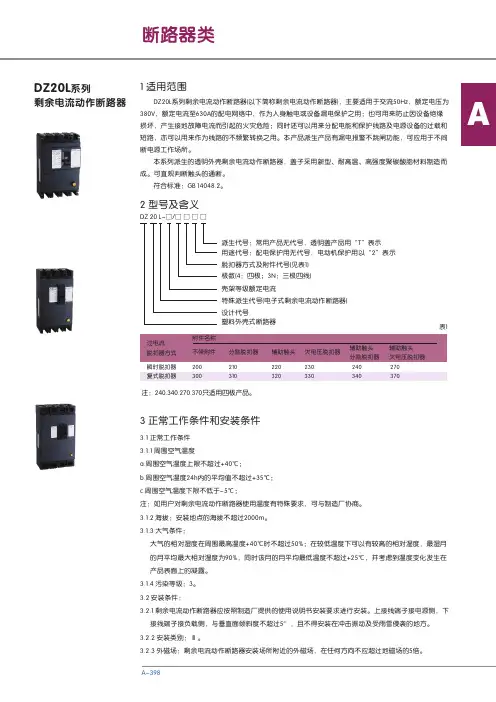

2 型号及含义型号含义注：a.常用产品无代号；透明盖产品用“T”表示b.配电断路器无代号；保护电动机用断路器以2表示；c.手柄直接操作无代号；电动操作用P表示；转动手柄用Z表示(壳架等级为1250A产品无转动手柄)；d.按额定极限短路分断能力高低分为：Y- 一般型、J- 较高型、C- 经济型。

DZ 20 □-□ □/□□□□派生代号 a用途代号 b脱扣器方式及附件代号(见表1)极数操作方式 c壳架等级额定电流额定极限短路分断能力级别 d设计代号塑料外壳式断路器报警触头分励脱扣器二组辅助触头欠电压脱扣器分励脱扣器 二组辅助触头分励脱扣器 欠电压脱扣器四组辅助触头二组辅助触头 欠电压脱扣器分励脱扣器 报警触头二组辅助触头 报警触头欠电压脱扣器 报警触头分励脱扣器 辅助触头 报警触头两组辅助触头 报警触头欠电压脱扣器 辅助触头 报警触头308310320330340350360370318328338348368378208210220230240250260270218228238248268278A注：a.表1所列规格用户根据需要选取，但在一台断路器中不应超过表1每格中所规定的项目；b.壳架等级100A，225A断路器，每组辅助触头为一常开，一常闭，其余断路器每组由二常开，二常 闭触头组成；c.报警触头均为一常开、一常闭触头；DZ20C-160无报警触头和电动转动操作规格；d.壳架等级100A、225A中无248、258、278、348、378的规格；e.热磁式脱扣器，为带电磁脱扣器和热脱扣器的脱扣器；f.DZ20C-160无230、330、238、338、250、350、270、370规格；g.DZ20-1250无230、330、238、338、250、350、270、370规格。

断路器的安装和调试1.安装要求（1）安装前的各零件、组件必须检验合格。

（2）安装用的工位器具、工具必须清洁并满足装配要求。

紧固件拧紧时应使用呆扳手或梅花、套筒扳手，在灭弧室附近拧螺丝，不得使用活扳手。

（3）安装顺序应遵守安装工艺规程，各元件安装的紧固件规格必须按设计规定采用。

特别是灭弧室静触头端固定的螺栓，其长度规格绝不许弄错。

（4）装配后的极间距离，上、下出线的位置距离应符合图样尺寸的要求。

（5）各转动、滑动件装配后应运动自如，运动磨擦处涂抹润滑油脂。

（6）调整试验合格后应清洁抹净，各零部件的可调连接部位均应用红漆打点标记，出线端处涂抹凡上林并用洁净的纸包封保护。

2.安装断路器的装配，一般可分成三个部分安装，即前部、上部和后部。

前部安装顺序是：骨架入位→支柱绝缘子→水平绝缘子→托架→下母排→灭弧室与并排绝线杆→上母排→导电夹软连接→触头弹簧座滑套→三角拐臂。

上部安装顺序是：主轴及轴承座→油缓冲器→绝缘推杆。

后部安装顺序是：操动机构→分闸弹簧→计数器，合、分闸指示，接地标志。

再将上述三大部分安装联接起来：前部与上部，由绝缘推杆可调活接头用销子与三角拐臂连接；后部与上部，由操动机构的可调传动连杆用销子与主轴拐臂连接。

装配过程简单、直观、方便3.机械特性的调整3.1初调初调主要针对组装完毕的断路器各极的触头开距和接触行程进行租调整。

初调整时应手动缓慢合闸操作，检查各部分安装连接是否正确。

调整时切忌接触行程调得太大，以免触头合闸弹簧并死，为此在安装时应把绝缘推杆的可调活头调短（旋人）些为好。

手力操作正常后便可进行开距、接触行程的测量与调整，下面分别介绍。

3.2开距和接触行程的调整各类型断路器，按照动触杆运动轴线与触头合闸弹簧轴线的相对位置来看，大体分两种类型：第一种为同轴式，动触杯轴与会闭弹簧轴相重合；第二种为异轴式，动触杆轴线与合闸弹簧轴线相分离，合闸弹簧装设于绝缘推杆的轴上，且两轴位置几近直角型分体式断路器）。

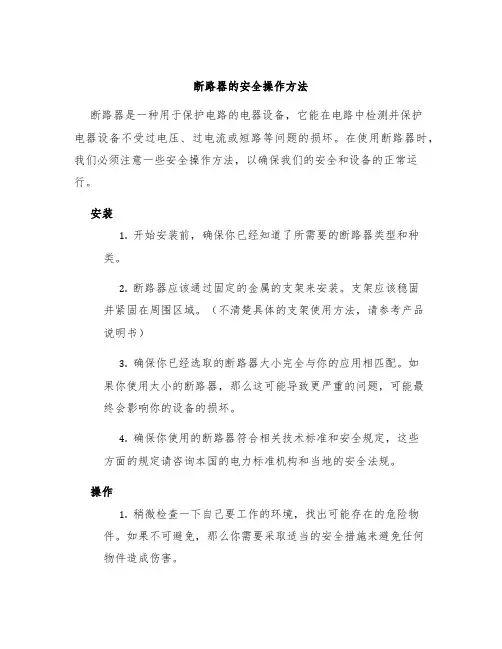

断路器的安全操作方法断路器是一种用于保护电路的电器设备，它能在电路中检测并保护电器设备不受过电压、过电流或短路等问题的损坏。

在使用断路器时，我们必须注意一些安全操作方法，以确保我们的安全和设备的正常运行。

安装1.开始安装前，确保你已经知道了所需要的断路器类型和种类。

2.断路器应该通过固定的金属的支架来安装。

支架应该稳固并紧固在周围区域。

（不清楚具体的支架使用方法，请参考产品说明书）3.确保你已经选取的断路器大小完全与你的应用相匹配。

如果你使用太小的断路器，那么这可能导致更严重的问题，可能最终会影响你的设备的损坏。

4.确保你使用的断路器符合相关技术标准和安全规定，这些方面的规定请咨询本国的电力标准机构和当地的安全法规。

操作1.稍微检查一下自己要工作的环境，找出可能存在的危险物件。

如果不可避免，那么你需要采取适当的安全措施来避免任何物件造成伤害。

2.在使用断路器之前关闭任何可能与电路连接的电源设备。

3.检查电路传输路径上是否有任何电压和电流。

如果你不确定，可以使用一个测试仪器来检测电路的压力。

4.要通电之前，你必需检查断路器框架和电路变量表上的有关电路规格和输入规格等等技术细节以确认这台设备是否可以与连接的电器设备匹配。

如果无法确定，请咨询专业人士。

5.尽量在没有负载的情况下测试电路。

如果你必须连接负载，那么尝试进行额外的安全措施来确保你可以安全地连；接或断开事物。

6.要关闭断路器的电源，先关闭连接到其之上的电器设备，然后再断开电源。

在断开电源时，注意不要触摸任何行电路，也要注意不要使用任何有锋利边缘的工具。

危险预警虽然断路器可以提供保护电路的基本功能，但是在使用时也会产生一些危险。

因此我们要了解一些相关的警告，这样我们就可以在出现问题之前采取相应的安全措施。

以下是一些相关的警告：1.断路器应该只由专业且合格的技术人员安装和操作。

不要私自攀爬、拆卸或修理断路器。

2.注意在使用过程中的过电压、过电流和短路等问题，以及热能产生和放电浪涌。
