地下管线竣工测绘技术规程（征求意见稿）城市地下管线是城市重要的基础设施之一，为统一我省城市地下管线竣工测绘和数据处理的技术要求，保证地下管线竣工测绘成果质量，制定本规程。
本规程共分9章，主要内容包括：总则、术语和符号、基本规定、控制测量、地下管线点测定、综合管廊测绘、带状地形图测绘、数据处理、成果质量检验与提交。
本标准由安徽省住房和城乡建设厅负责管理，由合肥市测绘设计研究院负责具体技术内容的解释。
执行过程中如有意见或建议，请寄送合肥市测绘设计研究院（地址：合肥市阜南路136号，邮政编码：230061）。
本标准编写单位：本标准主要起草人员：本标准主要审查人员：1 总则....................................................... - 1 -2 术语和符号................................................... - 2 - 2.1 术语..................................................... - 2 -2.2 符号..................................................... - 3 -3 基本规定..................................................... -4 - 3.1 地下管线竣工测绘内容...................................... - 8 - 3.2 坐标系统与精度要求........................................ - 8 -3.3 技术准备.................................................. - 8 -4 控制测量..................................................... - 6 - 4.1 一般规定.................................................. - 8 - 4.2 平面控制测量.............................................. - 8 -4.3 高程控制测量.............................................. - 8 -5 地下管线点测定.............................................. - 13 - 5.1 地下管线测点设置......................................... - 8 - 5.2 地下管线属性调查......................................... - 8 - 5.3 地下管线点空间位置测量................................... - 8 -5.4 非开挖管线测量........................................... - 8 -6 综合管廊测绘................................................. - 8 - 6.1 一般规定.................................................. - 8 - 6.2 地下控制测量.............................................. - 8 - 6.3 综合管廊测量.............................................. - 8 -6.4 三维激光扫描测量.......................................... - 8 -7 带状地形图测绘.............................................. - 30 -8 数据处理.................................................... - 30 - 8.1 一般规定.................................................. - 8 - 8.2 管线图表编制.............................................. - 8 - 8.3 管线数据库文件建立........................................ - 8 -9 成果质量检验与提交9.1 成果质量检验............................................ - 27 - 9.2 成果提交................................................ - 27 - 附录A 地下管线竣工测绘安全保护规定............................ - 8 - 附录B 地下管线竣工测绘成果表.................................. - 8 - 附录C 地下管线竣工样图....................................... - 30 - 附录D 质量特性与权值划分表................................... - 30 - 附录E 错漏分类及扣分表....................................... - 30 - 本规程用词说明................................................. - 30 - 引用标准名录.................................................... - 8 - 条文说明........................................................ - 8 -1 总则1.0.1为统一我省城市地下管线竣工测绘的技术要求，保证地下管线竣工测绘成果质量，制定本规程。
淄博市住房和城乡建设局关于全市地下管线管理工作执法检查情况的通报正文：----------------------------------------------------------------------------------------------------------------------------------------------------淄博市住房和城乡建设局关于全市地下管线管理工作执法检查情况的通报各区县住房城乡建设局，高新区、经济开发区建设局，文昌湖省级旅游度假区城乡建设局，各有关单位：按照《关于对全市地下管线管理工作进行综合执法检查的通知》要求，5月18日至5月31日，市住房城乡建设局组成检查组，对全市地下管线管理工作进行执法检查。
现将检查情况通报如下：一、基本情况根据“双随机、一公开”执法检查要求，此次检查随机抽取检查人员、部分区县和企业开展检查，分为自查自纠、现场检查和总结处理阶段，共涉及11个区县、市属城建档案和地下管线管理机构，区县累计出具查询报告书1286份，现场详查416次，施工前委托测量670次，办理施工手续668次，接收资料1103份，修补测2091公里。
通过自查和现场核查，市属、张店区、淄川区、博山区、周村区、临淄区、桓台县、高青县、沂源县、高新区的地下管线管理工作到位，取得成效较大，全市城建档案和地下管线建设管理工作取得了新成效、新进展。
（一）突出重点，全面抓好工作实施。
2018年以来，各区县在积极完善自身机构建设的同时，开展了一系列关于《淄博市地下管线管理条例》（以下简称《条例》）的宣贯工作，积极组织开发、勘察、设计、施工、监理及管线权属单位系统学习《条例》的有关规定。
高新区、临淄区、周村区、博山区、淄川区、桓台县等加强对《条例》宣贯，督促地下管线权属单位、管理单位、房地产开发企业及时将竣工的地下管线工程档案进行移交。
沂源县相继出台了《关于加强地下管线工程建设管理的通知》《关于实行地下管线建设工程联合会签制度的通知》《关于对住宅小区、各类园区和公共建筑地下管线建设工程办理施工许可手续的告知书》等一系列规范性文件，严格地下管线建设基本程序管理。
地下管线探测与测量数据入库分析摘要：本文从管线成果精度要求、管线探测方法、管线探测内容、地下管线数据采集和质量控制五个方面分析了地下管线数据采集方法，并且从管线数据功能、数据库建设内容、数据库储存设计、地下管线信息系统设计背景、地下管线信息系统设计背景和系统安全六个方面分析测量数据入库技术。
关键词：地下管线；管线探测；数据入库前言：地下管线技术所包含的方向较多，此项工作既是城市建设中的重要组成部分，也能够为数字化城市建设提供一些基础信息。
所以为了能够实现地下管道的科学化、数字化建设，需要对当前的地下管线勘测和测量数据入库技术进行改革，将其存在的内在问题进行改良，使其能够符合社会发展的需求。

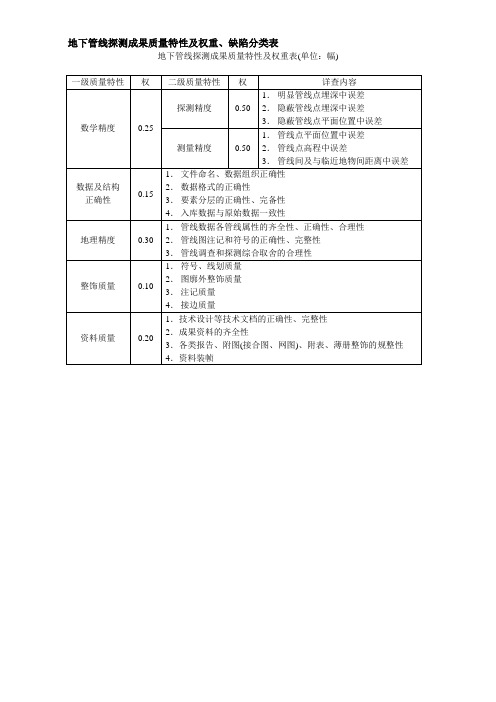

1地下管线数据采集1.1管线探测精度要求在采集地下管线数据时，往往需要按照国家所规定的勘测标准进行。
由于地下管线的精度误差往往会对管线系统的后续建设和维护造成一定程度上的影响。
所以为了能够减少地下管线的维护困难或者后续的建设困难，就需要作业人员在采集地下管线数据的时候确保其精度。
如在进行测绘工作的时候需要保障地下管线与其向邻近的地面建筑物之间、和其他相邻管线之间的测量误差不得大于图上的±0.5mm。
1.2管线探测方法地下管线的勘测方法主要可以按照使用技术的不同被划分出两种方式，即明显管线点调查和隐蔽管线点调查两种形式。
对于明显的管线点进行调查，工作人员可以采取直接测量法来利用钢尺对管线进行测量，并且记录下管线的属性和附属设施。
隐蔽管线点探查方式和明显管线点的探查方式有所差别，由于隐蔽管线具有分布点密度不足和直线距离过长的问题，需要采用物探的方法来完成测量。
而物探的方法又会随着管线本身的材质而变动，如金属管线可以利用直接法和电磁感应法等测量方法，对于非金属管线则可以利用电磁波法和地震波法。
1.3管线探测内容管线的具体探测内容以及其取舍范围一般按照客户的要求来制定。
如给水管线需要测量管径大于或者等于100mm的管线类型，测量排水管线的时候需要测量管径大于等于200mm的管线或者方沟大于等于400mm×400mm的管线。
综合地下管线数据处理系统操作手册1、安装1.1软件环境系统需要的软件环境为Autocad 2008中文简体版。
相关软件平台的安装请参考相关的安装说明。
1.2安装运行安装程序，出现如下安装界面：点击“下一步”，出现选择安装目录的界面：建议采用缺省目录，或者改用其它的目录。
点“下一步”，直到出现如下界面：点“下一步”，系统开始安装程序文件，直到出现如下界面：关闭对话框，完成安装。
完成安装后，桌面上会有如下图标：安装完成。
2系统介绍2.1系统简介综合地下管线成图与入库更新系统是建立一套基于AutoCAD平台的综合地下管线成图及入库更新系统，它集生产和业务管理于一体，具有快速管线数据录入、数据查错、管线成图编辑、成果输出、图形数据维护、管线分析查询和统计、生成三维管线图、入库更新等功能。
系统为生产人员解决了生产在数据处理的问题，为生产、管理部门提供有效的现代化管理手段。
系统需要的软件环境为Autocad 2008中文简体版。
具体系统结构如下图。
整个系统分为数据层、应用层和界面系统组成。
（1）数据库：系统以数据库为中心，各子系统均可与数据库进行直接数据访问。
本系统工程数据库拟采用Aceess 个人数据库。
（2）应用系统：包括数据处理模块、入库更新模块、其它辅助模块等。
（3）界面系统：提供给用户进行操作的界面，需要访问数据库时，与数据库的交互通过ODBC/ADO访问接口。
2.2功能模块介绍1、系统界面2、功能模块系统功能模块包括：①管线数据库操作（新建、打开、分割、合并）②管线数据录入（对话框录入、EXCEL 录入、EGW 数据导入）③管线数据编辑处理（图上点号形成、图上线号形成、重编点号、图库联运数据修改）④管线数据查错(数据重复性、一致性、准确性等检查)⑤管线数据查询分析（点号、线号查询、工作量统计、属性查询）⑥管线成果输出（成果图形成、成果表形成、三维图形成） ⑦管线数据转换（标准数据库转换）项目信息窗 管线菜单管线菜单管线属性信息窗错误信息窗2.2生产操作流程生产操作流程如下：3功能操作3.1新建数据库【位置】管线数据库新建数据库【功能】新建管线数据库。
《城市综合地下管线信息系统技术规范》CJJ／T 269-20171 总则1.0.1 为规范和统一城市综合地下管线信息系统的技术要求，促进城市地下管线信息化建设发展，保障城市综合地下管线信息的共享与应用，满足城市综合地下管线信息管理与服务的需要，制定本规范。
1.0.2 本规范适用于城市综合地下管线信息系统的建设、运行和服务。
1.0.3 城市综合地下管线信息系统的建设、运行和服务除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 管线 pipeline用于传输液体、气体、粉末的管道和用于传送电力、信息的线缆，及其附属设施(含管廊、管沟)。
2.0.2 地下管线 underground pipeline敷设于地下的管线，分为综合地下管线和专业地下管线两个层次。
2.0.3 综合地下管线 integrated underground pipeline敷设于地下的给水、排水、燃气、热力、电力、通信、工业等管线的总称。
2.0.4 专业地下管线 professional underground pipeline对担负某一种功能或用途的地下管线及其附属设施的称谓，如：给水、排水、燃气、热力等地下管线。
2.0.5 地下管线数据 underground pipeline data描述地下管线要素的空间位置、空间关系及其属性的数据。
2.0.6 地下管线元数据 underground pipeline metadata描述地下管线数据内容、质量、状况及其特征的数据。
2.0.7 地下管线数据库 underground pipeline database按照管线数据分层和规定的数据结构来组织、存储和管理地下管线信息的数据库。
2.0.8 综合地下管线信息系统 integrated underground pipe-line information system在计算机软件、硬件、数据库和网络的支持下，利用地理信息系统技术实现对综合地下管线数据进行输入、编辑、存储、查询、统计、分析、维护更新和输出的计算机管理信息系统。
综合地下管线数据处理系统操作手册1、安装1.1软件环境系统需要的软件环境为Autocad 2008中文简体版。
相关软件平台的安装请参考相关的安装说明。
1.2安装运行安装程序，出现如下安装界面：点击“下一步”，出现选择安装目录的界面：建议采用缺省目录，或者改用其它的目录。
点“下一步”，直到出现如下界面：点“下一步”，系统开始安装程序文件，直到出现如下界面：关闭对话框，完成安装。
完成安装后，桌面上会有如下图标：安装完成。
2系统介绍2.1系统简介综合地下管线成图与入库更新系统是建立一套基于AutoCAD平台的综合地下管线成图及入库更新系统，它集生产和业务管理于一体，具有快速管线数据录入、数据查错、管线成图编辑、成果输出、图形数据维护、管线分析查询和统计、生成三维管线图、入库更新等功能。
系统为生产人员解决了生产在数据处理的问题，为生产、管理部门提供有效的现代化管理手段。
系统需要的软件环境为Autocad 2008中文简体版。
具体系统结构如下图。
整个系统分为数据层、应用层和界面系统组成。
（1）数据库：系统以数据库为中心，各子系统均可与数据库进行直接数据访问。
本系统工程数据库拟采用Aceess 个人数据库。
（2）应用系统：包括数据处理模块、入库更新模块、其它辅助模块等。
（3）界面系统：提供给用户进行操作的界面，需要访问数据库时，与数据库的交互通过ODBC/ADO访问接口。
2.2功能模块介绍1、系统界面2、功能模块系统功能模块包括：①管线数据库操作（新建、打开、分割、合并）②管线数据录入（对话框录入、EXCEL 录入、EGW 数据导入）③管线数据编辑处理（图上点号形成、图上线号形成、重编点号、图库联运数据修改）④管线数据查错(数据重复性、一致性、准确性等检查)⑤管线数据查询分析（点号、线号查询、工作量统计、属性查询） ⑥管线成果输出（成果图形成、成果表形成、三维图形成）⑦管线数据转换（标准数据库转换）项目信息窗 管线菜单管线菜单管线属性信息窗错误信息窗2.2生产操作流程生产操作流程如下：3功能操作3.1新建数据库【位置】管线数据库 新建数据库【功能】新建管线数据库。
北京市地方标准编号：DB11/Txxxx—201x备案号：J xxxx—201x地下管线数据建库标准Standard for building database of underground pipelines and cables（征求意见稿）201x-0x-xx发布201x-0x-xx实施北京市规划和国土资源管理委员会联合发布北京市质量技术监督局北京市地方标准地下管线数据建库标准Standard for building database of underground pipelines andcablesDB11/T xxxx—201x主编单位：北京测绘学会批准部门：北京市规划和国土资源管理委员会北京市质量技术监督局实施日期：201x年x月x日201x 北京DB11/T —201X 前言目次1总则 (1)2术语 (2)3基本规定 (3)3.1数据内容 (3)3.2地下管线数据建库质量要求 (3)4地下管线数据库设计与组织 (4)4.1一般规定 (4)4.2分类及符号 (4)4.3分层和颜色 (5)4.4属性结构及数据字典 (5)4.5元数据 (8)4.6数据组织 (8)5地下管线二维数据整理入库 (9)5.1入库前数据检查 (9)5.2数据入库 (9)5.3入库后数据处理与检查 (10)6地下管线三维建模及入库 (11)6.1地下管线三维建模 (11)6.2三维地下管线数据入库 (12)附录 A 地下管线特征点、附属物及建构筑物三维表达 (13)本标准用词说明 (24)引用标准名录 (25)CONTENTS1 General Provisions (1)2 Terms (2)3 Basic Provisions (3)3.1 Data content (3)3.2 Quality requirements (3)4 Database design and data organization (4)4.1 General provisions (4)4.2 Categories and symbols (4)4.3 Layers and colors (5)4.4 Attribute structure data dictionary (5)4.5 Metadata (8)4.6 Data organization (8)5 2D underground pipeline data processing and inputting (9)5.1 Data checking before inputting into database (9)5.2 Inputting data into database (9)5.3 Data processing and checking after inputting data into database (10)6 3D underground pipeline data model building and inputting (11)6.1 Building 3D underground pipeline data models (11)6.2 Inputting 3D underground pipeline data models into database (12)Appendix A 3D expression of feature points, affiliated facilities and constructions of underground pipelines and cables.................................................................................................................. (13)Explanation of Wording in the specification (24)List of Quoted Standards (25)1 总则1.0.1为了统一北京市地下管线基础信息据建库的内容与方法，准确、全面地将地下管线普查成果数据入库，建立并更新地下管线基础信息数据库，特制定本标准。
附件城市地下管线普查工作指导手册2014年12月目录1 前期准备 (1)1.1组织机构 (1)1.2工作方案 (1)1.3普查依据 (2)1.4普查内容 (3)1.5相关要求 (3)2普查实施 (6)2.1召开会议 (6)2.2组织培训 (6)2.3资料调绘 (6)2.4现场踏勘 (6)2.5探测实施 (6)3验收与归档移交 (8)3.1成果验收 (8)3.2内容检查 (8)3.3编制报告 (8)3.4组卷归档 (8)3.5成果移交 (8)4综合管理信息系统建设 (9)4.1系统目标 (9)4.2软硬件环境 (9)4.3地下管线信息数据内容 (10)4.4功能要求 (11)4.5系统安全 (12)4.6信息动态管理 (16)1 前期准备1.1组织机构1.1.1普查工作领导小组组成与职责城市人民政府发文成立地下管线普查工作领导小组。
市领导任正、副组长，发改、财政，城市规划、建设、管理，安监以及市政公用、通信、广电、电力等管线行业主管部门等相关部门主要领导为成员。
主要职责是贯彻落实国家和省级相关文件精神，做好统一领导，推动地下管线普查工作；负责普查工作中重大问题决策；负责重点、突出问题的工作协调。
领导小组各成员单位按照各自职责分工完成相关工作。
1.1.2领导小组办公室组成与职责领导小组下设办公室，主任由牵头部门主要领导兼任，成员为领导小组各成员单位领导。
主要职责是做好普查工作的组织实施，包括制定工作方案，建立工作机制，制定地方普查标准规范，组织好普查成果验收和归档移交等工作。
1.1.3管线权属单位职责按照普查领导小组部署的工作任务，组织和完成各项具体工作。
包括：按照相关技术标准，对所属地下管线及附属设施、场站设施电子和纸质数据及相关属性数据等资料进行整理，向办公室汇交；对普查成果中的所属管线信息进行审核确认；负责所属管线事故隐患排查，提出整改意见。
1.2工作方案1.2.1一般要求制定普查工作方案，包括基本情况、总体目标、工作内容、基本要求、技术路线、技术方法、工作流程、组织方式、实施计划、质量监控、时间安排、经费预算、主要成果、数据管理和应用模式及预期的社会、经济效益等。
2016.11 /41Underground Pipeline地下管线地下管线工程成果数据存在的常见问题及解决对策■ 翟奎修 孟 慧 山东省淄博市城建档案和地下管线管理处摘要：规范的地下管线工程成果数据是地下管线管理的基本前提，是地下管线信息管理系统的建设依据，是实现地下管线信息即时交换、共建共享、动态更新的首要条件。
因此本文作者结合自身工作，总结了地下管线工程成果数据存在的常见问题，就解决问题的对策提出了自己的看法。
关键词：地下管线；成果数据；数据格式；编码；表结构；数据检查地下管线工程成果数据是地下管线普查及地下管线工程覆土前测量、竣工测绘的直接成果，其规范性直接决定了数据的可用性。
然而，目前关于地下管线工程成果数据我国尚没有统一的标准规范，导致其在制作过程中存在诸多问题，给地下管线数据的管理和应用带来诸多不便，甚至会因为数据的不规范而引发地下管线事故的发生。
一、地下管线工程成果数据存在的常见问题（一）地下管线数据格式不规范首先，因各地的地下管线管理机制不同，地下管线探测单位不同，故而形成的工程成果数据格式也存在较大差异；其次，不同的地下管线权属单位关注的管线属性信息不同，对数据的管理方式也不同，造成各单位获取的地下管线工程成果数据格式不同。
目前，我国地下管线普查后形成的地下管线工程成果数据格式主要有AutoCAD 格式、EXCEL 格式和Access MDB 数据库格式，还有些地区和单位仍然延续使用纸质档案来保存地下管线工程信息。
数据格式的不规范大大限制了数据的应用范围，为地下管线信息的深度挖掘和后续利用带来不便。
（二）地下管线数据库编码不规范地下管线数据库编码主要包括管线分类编码和数据库中物探点号编码。
如没有规范的管线分类编码，将无法实现对不同工程成果数据的整合管理。
地下管线的物探点号是管点的身份标识，是管线成图的依据，应具有唯一性，如不对其编码进行规范，会造成一个数据库中存在两个或多个物探点号重复的问题，在系统成图时，管线会因物探点号重复而无法识别对应管点，造成地下管线数据失真、管线飞线等问题，导致数据无法正常使用。
地下市政基础设施的数据建库与CIM标准的融合实践随着城市化进程的加速，地下市政基础设施的建设和管理变得越来越重要。
准确、全面且可靠的地下管线数据是确保城市规划、基础设施建设和维护的基础。
因此，制定地下管线数据建库标准以及采用统一的城市信息模型（City Information Modeling, CIM）平台进行数据集成和管理显得尤为关键。
一、地下管线数据建库标准的重要性地下管线数据包括供水、排水、供电、通信等多种类型，涉及众多部门和单位。
为确保数据的准确性和完整性，需要建立一套完善的地下管线数据建库标准。
这套标准应涵盖数据采集、处理、存储和更新等各个环节，以实现数据的一致性、互操作性和可追溯性。
二、CIM标准的应用城市信息模型（CIM）是一种整合了建筑信息模型（BIM）、地理信息系统（GIS）、物联网（IoT）等技术的新型城市数字化框架。
它能够将地上地下、室内室外、历史现状未来多维多尺度空间数据和物联感知数据整合到一个统一的平台上，实现数据的可视化、分析和管理。
在地下市政基础设施的数据建库中，CIM标准提供了一个统一的数据结构和接口规范，使得来自不同来源、不同格式的数据能够被有效地整合和管理。
此外，通过轻量化入库技术和海量数据处理能力，CIM可以支持大规模的地下管线数据的高效管理和应用。
三、经典案例与实践经验近年来，国内多个城市已经开始探索利用CIM标准进行地下市政基础设施数据建库的实践。
例如，潍坊市制定了自己的地下市政基础设施入库数据标准，并在此基础上构建了CIM基础平台。
沈阳则发布了辽宁省地方标准《城市信息模型（CIM）平台数据采集建库技术规程》，为全省范围内的CIM平台建设提供了技术指导。
这些实践经验表明，结合地下管线数据建库标准和CIM标准，可以有效提升地下市政基础设施数据的质量和可用性，为城市的智慧化发展奠定坚实的数据基础。
总结：随着科技的发展和城市化的推进，地下市政基础设施的数据建库工作面临着更高的要求和挑战。
管线工程:sPipeline Engineering 地下管线竣工测量数据建库方法探讨张强（武汉市自来水有限公司，湖北武汉430034）摘要：概述了城市地下管线的测量方法.针对城市地下管线竣工测量数据建库中存在的问题，详细阐述了如何利用VFP软件进行数据建库。
利用VFP软件不仅可以便捷、准确、高效地完成地下管线竣工测量数据建库工作，而且有力地保证了地下管线数据的现势性，实现了动态管理。
关键词：数据建库；竣工测量；地下管线；方法中图分类号：TP311.13文献标志码：B文章编号：1009-7767（2019）01-0155-02Discussion on Completed Survey Data Finishing Method ofUnderground PipelineZhang Qiang1地下管线测量概述城市的地下管线主要由供水、排水、燃气、热力、供电、通信等市政管线组成。
目前，全国大部分城市均已开展地下管线普查工作，建立了基于GIS的地下管线信息管理系统。
为了更好地保证地下管线数据的现势性，实现其动态管理，除了可由有关主管部门开展定期的专项或者阶段性、现势性的普查外，还可请专业的测量队伍对施工后、覆土前的地下管线进行竣工测量。
定期普查一般适用于大面积、阶段性和滞后性的地下管线测量，包括管线调绘、探测和数据测量等作业过程，专业性强，通常需要由具有管线探测和数据建库双重能力的综合测绘单位来完成。
由于地下管线定期普查的时间间隔不确定，难以保证实现即时的动态管理，且探测过程中受环境干扰和人为判读等因素影响较大，因此与覆土前的竣工测量相比，其数据采集的精度会较低。
竣工测量是地下管线覆土前，在管线特征点上直接用测量仪器进行实测。
竣工测量不仅时效性强，测量精度高，而且数据采集灵活，对测量单位的资质等级和人员素质要求相对较低，数据更新快，能更好地实现地下管线现势性的动态管理。
2地下管线竣工测量数据建库中存在的问题对于已建立地下管线信息系统的城市来说，为了实现数据的无缝拼接，新建地下管线的测量数据格式需满足系统已有的数据结构。
综合地下管线数据处理系统操作手册1、安装1.1软件环境系统需要的软件环境为Autocad 2008中文简体版。
相关软件平台的安装请参考相关的安装说明。
1.2安装运行安装程序，出现如下安装界面：点击“下一步”，出现选择安装目录的界面：建议采用缺省目录，或者改用其它的目录。
点“下一步”，直到出现如下界面：点“下一步”，系统开始安装程序文件，直到出现如下界面：关闭对话框，完成安装。
完成安装后，桌面上会有如下图标：安装完成。
2系统介绍2.1系统简介综合地下管线成图与入库更新系统是建立一套基于AutoCAD平台的综合地下管线成图及入库更新系统，它集生产和业务管理于一体，具有快速管线数据录入、数据查错、管线成图编辑、成果输出、图形数据维护、管线分析查询和统计、生成三维管线图、入库更新等功能。
系统为生产人员解决了生产在数据处理的问题，为生产、管理部门提供有效的现代化管理手段。
系统需要的软件环境为Autocad 2008中文简体版。
具体系统结构如下图。
整个系统分为数据层、应用层和界面系统组成。
（1）数据库：系统以数据库为中心，各子系统均可与数据库进行直接数据访问。
本系统工程数据库拟采用Aceess 个人数据库。
（2）应用系统：包括数据处理模块、入库更新模块、其它辅助模块等。
（3）界面系统：提供给用户进行操作的界面，需要访问数据库时，与数据库的交互通过ODBC/ADO访问接口。
2.2功能模块介绍1、系统界面2、功能模块系统功能模块包括：①管线数据库操作（新建、打开、分割、合并）②管线数据录入（对话框录入、EXCEL 录入、EGW 数据导入）③管线数据编辑处理（图上点号形成、图上线号形成、重编点号、图库联运数据修改）④管线数据查错(数据重复性、一致性、准确性等检查)⑤管线数据查询分析（点号、线号查询、工作量统计、属性查询） ⑥管线成果输出（成果图形成、成果表形成、三维图形成）⑦管线数据转换（标准数据库转换）管线菜单管线属性信息窗错误信息窗2.2生产操作流程生产操作流程如下：3功能操作3.1新建数据库【位置】管线数据库新建数据库【功能】新建管线数据库。
StampGIS管线二维数据入库流程1、监听连接Windows环境下点击“开始→所有程序”，选择Oracle客户端中的“配置和移植工具”，选择Net Configuration Assistant选项。
打开网络配置界面，如下图所示：（1）选择“本地网络服务名配置”。
（2）选择“添加”。
（3）Oracle服务名填写Oracle服务名：Oracle安装时设置的SID——orcl。
提示：Oracle服务名很重要，不能填写错误。
（4）选择网络协议（5）Oracle主机名填写要连接的Oracle服务器的IP地址。
（6）连接测试选择“是，进行测试”。
弹出连接界面，显示测试不成功，点击“更改登录”按钮。
在弹出的“更改登录”界面中，输入用户名（system）和密码（orcl），提示：密码为Oracle安装时设置的密码，不能输错。
点击“确定”按钮，连接测试，如果显示出“测试成功”，则远程连接oracle 服务器成功。
（7）网络服务名设置网络服务名称。
提示：ArcGIS建立Oracle数据库时需要使用该名称。
该网络服务名可以任意填写。
但任何连接oracle数据库的程序都需要使用该网络服务名来访问。
提示：建议使用orcl_ip，如下图所示，本例中使用“orcl_168”。
（8）配置完成是否配置另一个Net服务名，选择“否”。
配置完毕。
1.ArcGIS数据库提示：ArcGIS数据库访问需要首先安装ArcGIS，可以在Linux系统中安装ArcGISServer或者在Windows系统中安装ArcGISDestop，具体安装步骤详见《ArcGIS安装说明》。
采用直连方式读取SDE数据，是不需要直接安装SDE服务的(即Oracle和SDE安装在同一台机器上)。
但是，需要通过其它方式，在安装Oracle的机器上创建SDE相关的数据库环境(表\索引\PL/SQL包等)。
（注意：在64位Windows上，ArcGis必须安装在Program Files目录下，不能够是Program Files(x86)目录下，否则会导致无法连接数据库，报告错误“ORA-12154: TNS: 无法解析指定的连接标识符”1.1.创建ArcGIS数据库Windows环境下点击“开始→所有程序”，“选择ArcGIS→ArcCatalog”，点击右键，选择“以管理员身份运行”选项。
《淄博市地下管线工程成果数据入库标准》1 范围本标准规定了城市综合地下管线信息化中的基本规定、文件要求和数据结构等。
本标准适用于城市综合地下管线的普查、覆土前测量和竣工测量。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注明日期的引用文件，仅所注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
CJJ61-2003 《城市地下管线探测技术规程》GB50289-98 《城市工程管线综合规划规范》CJJ103-2004 《城市地理空间框架数据标准》CJJ100-2004 《城市基础地理信息系统技术规范》CJJ8-99 《城市测量规范》GB/T20257.1-2007 《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》GB14804-93 《1:500 1:1000 1:2000地形图要素分类与代码》《淄博市地下管线普查技术规程》以下简称《技术规程》3 基本规定3.1.1 管线探测、管线测量与资料编制采用两套坐标系统：本地城市坐标系（以测区所在地为准）和1980西安坐标系，高程系统均采用1985国家高程基准。
3.1.2 管线普查的测区划分参考淄博市1:500地形图的分幅原则，采用1:500地形图分幅的整数倍，不应与1:500地形图分幅有交叉。
管线竣工测量的范围也宜取1:500地形图分幅的整数倍。
3.1.3 管线普查、覆土前测量或是竣工测量成果中的图形数据按测区以1:500图幅为单位，提交计算机数据文件；数据库文件以测区为单位提交。
属性数据中如果某条管线段跨越两个测区，那么就采用单方延伸测量法解决，即规定测区边界两边的某一方探测队如果碰到某条管段跨越测区边界，则这一方探测队就越过测区边界完成这条管段测量。
另一方测绘队则只需要处理这条边界测区内部的管段，测量完成以后双方在内业成图时再将跨区管段进行结合。
单方延伸测量原则西侧测区向东延，北侧测区向南延伸，延伸至测区外第一个特征点，如无特征点则在据本测区边5~10米处设置直线点。
3.1.4 管线普查、覆土前测量或竣工测量单位使用的电子记录手簿、数据处理及成图软件可自行选定，但提供的数据文件必须符合本标准的要求，并以光盘介质提交。
3.1.5探测单位应提交采用本地城市坐标系和1980西安坐标系为依据的两套计算机数据文件。
各套数据文件包括图形文件、管线属性数据库、带状地形地理数据库、测区接图表和配套的文字说明。
图形文件需要提供专业管线图、综合管线图的AutoCAD DWG格式文件，按1:500制图标准成图；管线属性数据库以测区为单位提交，数据格式为Access MDB，包括管点、管线、附属物等管线要素。
地形地理数据库采用ESRI的Personal Geodatabase数据模型组织数据，存储格式为Access MDB文件，最终成果以测区为单位提交，地形数据库包括各类地物、旅游索引等要素。
文字说明包括技术设计书、质量检查报告、技术总结报告、方法试验报告、控制测量测算及成果资料等。
MDB文件要与MS Access7.0以上版本兼容，DWG文件要与AutoCAD2004以上版本兼容。
4 图形文件入库规范4.1 图形文件命名规则专业地下管线图图形文件以1:1000图幅为单位提交，命名方式为xx.xx-yy.yy. DWG。
综合地下管线图图形文件以1:500图幅为单位提交，命名规则为xx.xx-yy.yy. DWG。
地下管线图幅为三幅及以上时应编绘综合地下管线总图，以测区为单位提交，命名规则为**. DWG (**为测区号)。
4.2 地下管线图的分层及命名DWG格式的地下管线图分层及命名规则见表1。
表1 地下管线图分层及命名4.3 图形编绘以1:500比例尺地形图为基础，进行图层合并，基础地形的颜色属性为灰色（灰值为252），图廓图饰层的颜色属性为黑色，形成管线图的背景图。
4.3.1综合管线图的编绘综合管线图表示测区内所有探测的各种管线及其附属设施。
把所成的管线总图进行分幅，比例尺为1:500，以新测的1:500数字地形图作为背景地图导入叠加管线分幅图，进行图上点号编辑、综合管线标注和扯旗标注，生成综合管线图。
当各种管线的间距过小或重叠时，应在图内以扯旗形式标注其关系，每幅图一般在二至三个位置上，以扯旗形式注明管线排列、种类、材质、规格、埋深、孔数、条数、电压（压力）等。
图上点号由管线代码和数字组成。
以每一幅1:500地形图为单元，按照先干管，后支管，由西到东，由北到南的原则从1开始顺序编号。
没有连向作为地物处理的各种附属物不编排图上点号。
局部放大示意图是地下管线及附属设施过于密集时，为清楚表示其局部相对关系的附属用图。
局部放大图编绘内容和要求与管线图的有关规定相同，其比例尺按图面内容不做任何取舍和移位，以能表示清楚的原则进行选定。
4.3.2专业管线图的编绘专业管线图表示一种专业管线及与其有关的建(构)筑物、地形和附属设施。
在综合管线图的基础上只保留一种专业管线的Line层、Point层及背景地形图的所有层就形成专业管线图。
专业管线图内要注记控制点的点号和高程，管线注记要注明管线的管径或断面尺寸、材质、条数（电力、电信）、电压、压力值等。
预埋的电信管块，电力管沟（均未穿铺电缆），实测明显点和特征点，并以虚线连接（虚线采用管线相应颜色，线形为实部2MM虚部1MM），综合图扯旗注明“空管”，专业图上注“空管”。
4.4 提交数据说明4.4.1图面注记允许散列，名称注记标识点及其它要素属性按数据标准要求填写，要保持图面注记与录入属性内容的一致性；4.4.2不允许出现同一几何要素、文字注记重叠现象，文字注记尽量不要压盖图形，为了保持要素的完整性，无法避让的情况下允许压盖，但对文字需要做消隐；4.4.3图幅拼接，所有图幅必须经过严格接边，图边处各类地物的拼接不得有明显的变形和错位，不得改变其真实形状与相关位置，直线地物在接边处不得产生明显的转折，两边所绘内容要完全一致。
5 管线属性数据库建库规范5.1 管线属性数据库命名规则管线数据库文件以测区为单位提交，命名方式为：**.mdb (**为测区号)。
**.mdb文件包括管线点数据表、管线线数据表、管点注记表、管线注记表，按不同管类分别成表，同时也用于存贮测区描述信息表、管线探测单位数据字典表。
为方便数据入库，各类管线命名规范见表2。
表2 管线数据库各类管线命名表说明：由于排水的雨污水管道相连，不能绝对分离雨污水管道，因此，雨水、污水及雨污合流数据合为一个线表和一个点表，命名为PSL和PSP，但各类的子类码应当按原来的编码，即雨水仍编为YS，污水仍编为WS，雨污合流编为HS。
5.2 数据库表填写项目5.3 管线数据编码规则5.3.1管点号编码物探点号采用管线代号+区县代码+年份+探测公司代码+项目编号+顺序号，区县代码见表3.1，探测公司代码见表3.2，管线代号按《技术规程》7.5.7规定的子类代码表示（见表4），年份采用两位序列号，以工程开工时间为准，如2012年为12，探测公司采用两位序列号（各区县参照5.5.8制定管辖区域内地下管线探测单位字典表），如山东正元地理信息工程有限责任公司为02，项目编号可采用三位，如该探测单位的在本年度第一个项目编号为001，管线点顺序号用阿拉伯数字表示，采用五位序列号，如2012年由山东正元地理信息工程有限责任公司进行施工的张店区南部片区地下管线普查天然气管线第一个管点物探号码为：TR11120200100001。
物探点号在各测区内应具有唯一性。
表3.1 区县代码表表3.2 探测公司代码表表4 地下管线子类代码表注：管线子类栏中带*号的为大类管线，未注*号为小类。
5.3.2管段编码管段编码规则为：测区号＋管类代码＋管段顺序号，例如02JS32表示第二测区第32段给水管段。
5.4 管线属性数据库索引管线数据库MDB文件包括管线点数据表、管线线数据表、管点注记表、管线注记表，按不同管类分别成表，同时也用于存贮测区描述信息表、管线探测单位字典表。
管线数据库包含的数据表索引如下：5.5 管线数据库数据结构5.5.2管线表结构注：起点高程=起点地面高程-起点埋深；终点高程=终点地面高程-终点埋深注：预埋管指属于市政道路的设施，而不属于任何管线权属单位的。
属于任一管线权属单位预埋的，用该管类的空管或空沟表示。
预埋管的管沟连接码字段填入“预埋管”。
预埋管包括圆管、方沟。
管沟起点内底高程=管沟起点地面高程-管沟起点埋深管沟终点内底高程=管沟终点地面高程-管沟终点埋深注：发现新材质，应及时更新数据字典注：本表省略了一部分无法或极难用ArcGIS来表现的的符号，若地图中偶然出现了省略的符号，其将会用默认符号替代。
5.6 提交数据说明5.6.1各种管线点的符号代码参见相应章节管线点符号图例与代码。
5.6.2 地下管线各种检修井只标注井中心点坐标，但对井内各个方向的管线情况均应按要求填写清楚，并在连接关系栏以邻近管线点号说明方向。
5.6.3各类管线均在管段信息表中注明权属单位名称，电信类管线还要区分权属单位，并分别注明保护材料、材质和孔（根）数。
5.6.4电力管线需测电压值，并标注在管线线段表的电压值栏中，电压以千伏（kV）为单位。
5.6.5 提交的MDB格式的管线探测数据要通过点线一致性检查、非空字段检查、管线超长检查、点编码对应等一系列规范性、逻辑性检查。
6 地形数据库建库规范6.1 数据库文件命名规则根据中华人民共和国国家标准GB14804—93《1:500 1:1000 1:2000地形图要素分类与代码》，基础地形数据包括居民地、交通设施、植被、水系、管线附属设施、地貌、工矿设施、控制点八类地理要素。
根据几何特征，每类地理要素分为点、线、面、注记四个要素层。
地形数据库以Personal Geodatabase 模型组织数据，包括各类地理要素、旅游索引要素，成果数据命名为**.mdb （**表示测区号）。
地形数据库各类地理要素数据表命名规则如表5。
表5 地形数据库各表命名规则6.2 地形数据要求沿管线两侧测绘的地形、地物均要求封闭，实测道路边线、临街建筑物的外轮廓线、结构、层数及分间线，高压线，低压线，通讯线等，道路中心线根据路边线生成，并调查注记单位名称，测定各种地面地物特征点的地面位置，主要建、构筑物和道路中心及交叉路口适当测注高程。
当管线两侧无地物时，测绘道路两侧至少10米，即道路红线加20米的地形变化情况，平地时在其管线两侧各测一排高程点；河流等测出坎边线。
带状地形图测量具体要求如下：(1)测量需要包含路两侧完整的第一排建筑物的名称和楼层数。
(2)道路两侧无建筑物的情况，需要测至道路的两侧边线外30米。
