静电场第一节电场和电场强度
- 格式:ppt
- 大小:4.01 MB
- 文档页数:57

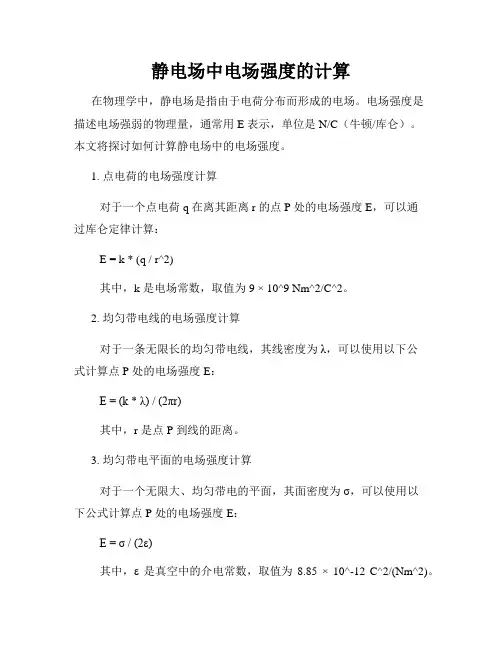

静电场中电场强度的计算在物理学中,静电场是指由于电荷分布而形成的电场。
电场强度是描述电场强弱的物理量,通常用 E 表示,单位是 N/C(牛顿/库仑)。
本文将探讨如何计算静电场中的电场强度。
1. 点电荷的电场强度计算对于一个点电荷 q 在离其距离 r 的点 P 处的电场强度 E,可以通过库仑定律计算:E = k * (q / r^2)其中,k 是电场常数,取值为 9 × 10^9 Nm^2/C^2。
2. 均匀带电线的电场强度计算对于一条无限长的均匀带电线,其线密度为λ,可以使用以下公式计算点 P 处的电场强度 E:E = (k * λ) / (2πr)其中,r 是点 P 到线的距离。
3. 均匀带电平面的电场强度计算对于一个无限大、均匀带电的平面,其面密度为σ,可以使用以下公式计算点 P 处的电场强度 E:E = σ / (2ε)其中,ε 是真空中的介电常数,取值为8.85 ×10^-12 C^2/(Nm^2)。
4. 多个点电荷的电场强度计算如果存在多个点电荷,则可以使用叠加原理来计算总的电场强度。
假设有 n 个点电荷 q1, q2, ..., qn 在位置 r1, r2, ..., rn 上,那么在点 P 处的电场强度 E 总和为:E = k * (q1 / r1^2) + k * (q2 / r2^2) + ... + k * (qn / rn^2)5. 静电场中的电势能电场强度与电势能之间有着密切的关系。
在静电场中,电荷沿电场方向从点 A 移动到点 B 时,电场力做的功将转化为电势能的增加。
电场强度 E 与电势差ΔV 之间的关系可以表示为:ΔV = -∫E·dl其中,ΔV 表示点 A 到点 B 的电势差,这里取负号表示电场力与位移方向相反。
总结:静电场中的电场强度可以根据不同情况使用不同的计算公式。
对于点电荷,使用库仑定律;对于均匀带电线和平面,使用相应的公式;对于多个点电荷,使用叠加原理。
七静电场一、基本概念和规律1.库仑定律(1)内容:真空中两个静止点电荷之间的相互作用力,与它们的电荷量的乘积成正比,与它们之间距离的二次方成反比,作用力的方向在两点电荷的连线上。
(2)公式:F=k Q1Q2r2,式中的k=9×109 N·m2/C2,叫静电力常量。
(3)适用条件:点电荷且在真空中。

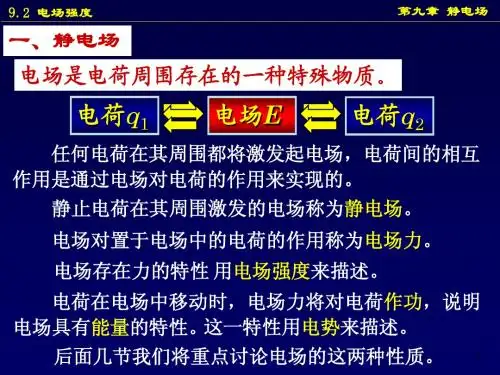

2.电场、电场强度(1)电场:电场是电荷周围存在的一种物质,电场对放入其中的电荷有力的作用。
静止电荷产生的电场称为静电场。
(2)电场强度①定义:放入电场中某点的电荷所受的电场力F与它的电荷量的比值。
②公式:E=F q。
(3)矢量性:规定正电荷在电场中某点所受电场力的方向为该点电场强度的方向。
(4)叠加性:如果有几个静止电荷在空间同时产生电场,那么空间某点的电场强度是各场源电荷单独存在时在该点所产生的电场强度的矢量和。
3.点电荷电场强度的计算式(1)设在场源点电荷Q形成的电场中,有一点P与Q相距r,则P点的电场强度E=k Qr2。
(2)适用条件:真空中的点电荷形成的电场。
4.电场线的用法(1)利用电场线可以判断电场强度的大小电场线的疏密程度表示电场强度的大小。
同一电场中,电场线越密集处电场强度越大。
(2)利用电场线可以判定电场强度的方向电场线的切线方向表示电场强度的方向。
(3)利用电场线可以判定场源电荷的电性及电荷量多少电场线起始于带正电的电荷或无限远,终止于无限远或带负电的电荷。
场源电荷所带电荷量越多,发出或终止的电场线条数越多。
(4)利用电场线可以判定电势的高低沿电场线方向电势是逐渐降低的。
(5)利用电场线可以判定自由电荷在电场中受力情况、移动方向等先由电场线大致判定电场强度的大小与方向,再结合自由电荷的电性确定其所受电场力方向,再分析自由电荷移动方向、形成电流的方向等。
5.电场的叠加(1)电场叠加:多个电荷在空间某处产生的电场强度为各电荷单独在该处所产生的电场强度的矢量和。
(2)运算法则:平行四边形定则。

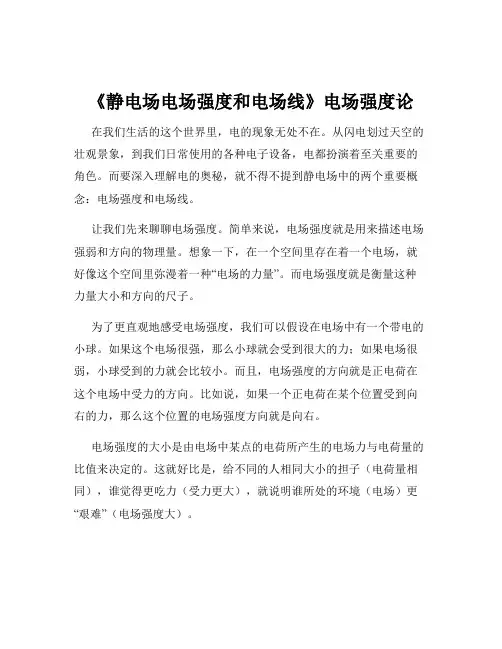

《静电场电场强度和电场线》电场强度论在我们生活的这个世界里,电的现象无处不在。
从闪电划过天空的壮观景象,到我们日常使用的各种电子设备,电都扮演着至关重要的角色。
而要深入理解电的奥秘,就不得不提到静电场中的两个重要概念:电场强度和电场线。
让我们先来聊聊电场强度。
简单来说,电场强度就是用来描述电场强弱和方向的物理量。
想象一下,在一个空间里存在着一个电场,就好像这个空间里弥漫着一种“电场的力量”。
而电场强度就是衡量这种力量大小和方向的尺子。
为了更直观地感受电场强度,我们可以假设在电场中有一个带电的小球。
如果这个电场很强,那么小球就会受到很大的力;如果电场很弱,小球受到的力就会比较小。
而且,电场强度的方向就是正电荷在这个电场中受力的方向。
比如说,如果一个正电荷在某个位置受到向右的力,那么这个位置的电场强度方向就是向右。
电场强度的大小是由电场中某点的电荷所产生的电场力与电荷量的比值来决定的。
这就好比是,给不同的人相同大小的担子(电荷量相同),谁觉得更吃力(受力更大),就说明谁所处的环境(电场)更“艰难”(电场强度大)。
电场强度的计算也有一定的规律。
对于一个点电荷产生的电场,电场强度的大小与点电荷的电荷量成正比,与距离的平方成反比。
这就像是光源发出的光,离光源越远,光线就越弱。
接下来,我们再谈谈电场线。
电场线可以说是电场的“地图”,它用一种形象直观的方式来描绘电场的分布情况。
电场线是人们为了方便描述电场而假想出来的曲线。
这些曲线有一些重要的特点。
比如说,电场线总是从正电荷出发,终止于负电荷或者无穷远处;而且电场线在空间中不会相交,因为如果相交了,那就意味着在同一个点上电场有两个方向,这显然是不合理的。
通过观察电场线的疏密程度,我们可以了解电场强度的大小。
电场线越密集的地方,电场强度就越大;电场线越稀疏的地方,电场强度就越小。
这就好比在人群中,人越密集的地方,拥挤程度(类似于电场强度)就越大;人越稀疏的地方,就越宽松。
第一章 静电场知识点总结 第一讲 电场力的性质一、 电荷及电荷守恒定律1、自然界中只存在两种电荷,一种是正电,即用丝绸摩擦玻璃棒,玻璃棒带正电;另一种带负电,用毛皮摩擦橡胶棒,橡胶棒带负电,毛皮带正电。
电荷间存在着相互作用的引力或斥力。
电荷在它的周围空间形成电场,电荷间的相互作用力就是通过电场发生的。
电荷的多少叫电荷量,简称电量。
元电荷e=1.6×10-19C ,所有带电体的电荷量都等于e的整数倍。
2、使物体带电叫做起电。
使物体带电的方法有三种:(1)摩擦起电;(2)接触带电;(3)感应起电。
3、电荷既不能创造,也不能消灭,它只能从一个物体转移到另一个物体,或从物体的一部分转移到另一部分,在转移的过程中,电荷的总量不变。
这叫做电荷守恒定律。
二、点电荷如果带电体间的距离比它们的大小大得多,带电体便可看作点电荷。
三、库仑定律1、内容:在真空中两个点电荷之间相互作用的电力,跟它们的电荷量的乘积成正比,跟它们的距离的平方成反比,作用力的方向在它们的连线上。
2、公式:221r Q Q kF =,F叫库仑力或静电力,也叫电场力,F可以是引力,也可以是斥力,K叫静电力常量,公式中各量均取国际单位制单位时,K=9.0×109N ·m 2/C 23、适用条件:(1)真空中;(2)点电荷。
四、电场强度1、电场:带电体周围存在的一种物质,由电荷激发产生,是电荷间相互作用的介质。
只要电荷存在,在其周围空间就存在电场。
电场具有力的性质和能的性质。
2、电场强度:(1)定义:放入电场中某点的试探电荷所受的电场力跟它的电荷量的比值叫做该点的电场强度。
它描述电场的力的性质。
(2)q F E =,取决于电场本身,与q、F无关,适用于一切电场;2rQK E =,仅适用于点电荷在真空中形成的电场。
(3)方向:规定电场中某点的场强方向跟正电荷在该点的受力方向相同。
(4)多个点电荷形成的电场的场强等于各个点电荷单独存在时在该点产生场强的矢量和。
课标要求第一章电场1.内容标准(1)了解静电现象及其在生活和生产中的应用。
用原子结构和电荷守恒的知识分析静电现象。
(2)知道点电荷,体会科学研究中的理想模型方法。
知道两个点电荷间相互作用的规律。
通过静电力与万有引力的对比,体会自然规律的多样性与统一性。
(3)了解静电场,初步了解场是物质存在的形式之一。
理解电场强度。
会用电场线描述电场。
(4)知道电势能、电势,理解电势差。
了解电势差与电场强度的关系。
(5)观察常见电容器的构造,了解电容器的电容。
举例说明电容器在技术中的应用。
3.总体说明电磁学是物理学中的一个重要板块,不论在哪一个学习阶段,都占有很大的分量。
在高中教材里,安排了从第一到第三共三章内容,时间跨越一个学期。
而且,整个电磁学知识的连贯性很强,各章知识的内在联系非常紧密,没有明显的重点和非重点之分。
电场(或静电场)一章是电磁学的开端。
它力图从最简单的电现象开始,归纳出静电场的基本性质,并对这些知识做一些应用。
本章内容较多,概念性强(尤其是电场能的性质),表面文字和数学规律不算复杂,但要理解它们的内涵至为不易。
静电场是整个电磁学的门户,对恒定电流和电磁感应两章的影响尤其深远,没有扎实铺垫,对今后的学习将造成一定困难。
本章分四个单元:电荷守恒和库仑定律(第1~2节)、关于电场的力的知识(第3节)、关于电场的能的性质(第4~5节)、静电场的相关应用(第6~8节)。
各单元都环环相扣,内在联系很紧。
§1-1 电荷&库仑定律(2个课时)【教学目的】1、知道摩擦起电的实质2、知道电荷守恒定律和元电荷3、掌握库仑定律的内容、条件,知道静电引力恒量4、会用库仑定律解决一些基本问题【教学重点】库仑定律的理解与掌握【教学难点】物体带电的实质、库仑定律的条件【主要教学环节】归纳表述:我们都知道,物质是由分子组成的,分子是由原子组成的,而原子是由原子核和电子组成的。
由于原子核和电子分别带正电和负电,这就意味着物质本身就带着等量异号的电荷。
《静电场电场强度和电场线》电场线应用在物理学中,静电场是一个重要的研究领域,而电场强度和电场线则是理解静电场的关键概念。
它们不仅在理论上有着重要的地位,在实际应用中也发挥着巨大的作用。
首先,我们来了解一下电场强度。
电场强度是描述电场强弱和方向的物理量。
它的定义是放入电场中某点的电荷所受到的电场力 F 与该电荷的电荷量 q 的比值,即 E = F / q 。
电场强度是一个矢量,其方向与正电荷在该点所受电场力的方向相同。
电场线则是为了形象地描述电场而引入的假想曲线。
电场线上每一点的切线方向都与该点的电场强度方向一致,而且电场线的疏密程度表示电场强度的大小,电场线越密的地方,电场强度越大;电场线越疏的地方,电场强度越小。
那么电场线在实际中有哪些应用呢?其一,电场线可以帮助我们直观地判断电场的方向。
通过观察电场线的走向,我们能够迅速确定电荷在电场中受力的方向。
例如,正电荷在电场中受到的力的方向与电场线的方向相同,而负电荷受到的力的方向则与电场线的方向相反。
其二,电场线能够帮助我们分析电场强度的分布情况。
在一个复杂的电场中,通过描绘电场线的疏密,我们可以清晰地了解到哪些区域电场强度较强,哪些区域电场强度较弱。
这对于设计电子设备、研究电磁现象等都具有重要的指导意义。
其三,在电容器的研究中,电场线也有着重要的应用。
电容器是一种能够储存电荷的装置,其内部的电场分布可以通过电场线来描述。
通过分析电场线的形态和分布,我们可以优化电容器的结构,提高其电容值和性能。
其四,在静电屏蔽的应用中,电场线同样发挥着关键作用。
静电屏蔽是指利用金属外壳或金属网罩将一个区域与外界的电场隔离,从而保护内部的设备或人员不受外部电场的影响。
通过分析电场线在金属屏蔽体表面的分布和行为,我们可以理解静电屏蔽的原理,并有效地设计和应用静电屏蔽装置。
此外,在研究带电粒子在电场中的运动时,电场线也是非常有用的工具。
我们可以根据电场线的方向和疏密,预测带电粒子的运动轨迹和速度变化。
第1讲 电场力的性质[学生用书P126] 【基础梳理】一、电荷和电荷守恒定律1.点电荷:形状和大小对研究问题的影响可忽略不计的带电体称为点电荷. 2.电荷守恒定律(1)电荷既不会创生,也不会消灭,它只能从一个物体转移到另一个物体,或者从物体的一部分转移到另一部分;在转移过程中,电荷的总量保持不变.(2)起电方式:摩擦起电、接触起电、感应起电. 二、库仑定律1.内容:真空中两个静止点电荷之间的相互作用力,与它们的电荷量的乘积成正比,与它们的距离的二次方成反比,作用力的方向在它们的连线上.2.公式:F =k q 1q 2r 2,式中的k =9.0×109 N ·m 2/C 2,叫做静电力常量.3.适用条件:(1)点电荷;(2)真空. 三、静电场 电场强度1.静电场:静电场是客观存在于电荷周围的一种物质,其基本性质是对放入其中的电荷有力的作用. 2.电场强度(1)意义:描述电场强弱和方向的物理量. (2)公式①定义式:E =Fq,是矢量,单位:N/C 或V/m .②点电荷的场强:E =k Qr 2,Q 为场源电荷,r 为某点到Q 的距离.③匀强电场的场强:E =Ud.(3)方向:规定为正电荷在电场中某点所受电场力的方向. 四、电场线及特点1.电场线:电场线是画在电场中的一条条有方向的曲线,曲线上每点的切线方向表示该点的电场强度方向.2.电场线的特点(1)电场线从正电荷或无限远处出发,终止于无限远处或负电荷. (2)电场线不相交.(3)在同一电场里,电场线越密的地方场强越大. (4)电场线上某点的切线方向表示该点的场强方向. (5)沿电场线方向电势降低.(6)电场线和等势面在相交处互相垂直. 3.几种典型电场的电场线(如图所示)【自我诊断】(1)任何带电体所带的电荷量都是元电荷的整数倍.( ) (2)根据公式F =k q 1q 2r2得,当r →0时,有F →∞.( )(3)电场强度反映了电场力的性质,所以电场中某点的场强与试探电荷在该点所受的电场力成正比.( ) (4)电场中某点的场强方向与负电荷在该点所受的电场力的方向相反.( )(5)在真空中,点电荷的场强公式E =kQr 2中的Q 是产生电场的场源电荷的电荷量,E 与试探电荷无关.( )(6)带电粒子的运动轨迹一定与电场线重合.( )(7)在点电荷产生的电场中,以点电荷为球心的同一球面上各点的电场强度都相同.( ) 提示:(1)√ (2)× (3)× (4)√ (5)√ (6)× (7)×如图所示为真空中两点电荷A 、B 形成的电场中的一簇电场线,已知该电场线关于虚线对称,O 点为A 、B 电荷连线的中点,a 、b 为其连线的中垂线上对称的两点,则下列说法正确的是( )A .A 、B 可能带等量异号的正、负电荷 B .A 、B 可能带不等量的正电荷C .a 、b 两点处无电场线,故其电场强度可能为零D .同一试探电荷在a 、b 两点处所受电场力大小相等,方向一定相反提示:选D .根据题图中的电场线分布可知,A 、B 带等量的正电荷,选项A 、B 错误;a 、b 两点处虽然没有画电场线,但其电场强度一定不为零,选项C 错误;由图可知,a 、b 两点处电场强度大小相等,方向相反,同一试探电荷在a 、b 两点处所受电场力一定大小相等,方向相反,选项D 正确.计算两个带电小球之间的库仑力时,公式中的r一定是指两个球心之间的距离吗?为什么?提示:不一定.当两个小球之间的距离相对于两球的直径较小时,两球不能看做点电荷,这时公式中的r 大于(带同种电荷)或小于(带异种电荷)两个球心之间的距离.对库仑定律的理解及应用[学生用书P127]【知识提炼】1.对库仑定律的理解(1)F =k q 1q 2r 2,r 指两点电荷间的距离.对可视为点电荷的两个均匀带电球,r 为两球的球心间距.(2)当两个电荷间的距离r →0时,电荷不能视为点电荷,它们之间的静电力不能认为趋于无限大. 2.求解涉及库仑力的平衡问题的解题思路涉及库仑力的平衡问题与纯力学平衡问题分析方法一样,受力分析是基础,应用平衡条件是关键,都可以通过解析法、图示法或两种方法相结合解决问题,但要注意库仑力的大小随着电荷间距变化的特点.具体步骤如下:【典题例析】(多选)如图所示,用两根长度相同的绝缘细线把一个质量为0.1 kg 的小球A 悬挂到水平板的M 、N 两点,A 上带有Q =3.0×10-6 C 的正电荷.两线夹角为120°,两线上的拉力大小分别为F 1和F 2.A 的正下方0.3 m 处放有一带等量异种电荷的小球B ,B 与绝缘支架的总质量为0.2 kg(重力加速度取g =10 m/s 2;静电力常量k =9.0×109 N ·m 2/C 2,A 、B 球可视为点电荷),则( )A .支架对地面的压力大小为2.0 NB .两线上的拉力大小F 1=F 2=1.9 NC .将B 水平右移,使M 、A 、B 在同一直线上,此时两线上的拉力大小F 1=1.225 N ,F 2=1.0 ND .将B 移到无穷远处,两线上的拉力大小F 1=F 2=0.866 N[审题指导] 对小球进行受力分析,除受到重力、拉力外,还受到库仑力,按照力的平衡的解题思路求解问题.[解析] 设A 、B 间距为l ,A 对B 有竖直向上的库仑力,大小为F AB =kQ 2l 2=0.9 N ;对B 与支架整体分析,竖直方向上合力为零,则F N +F AB =mg ,可得F N =mg -F AB =1.1 N ,由牛顿第三定律知F ′N =F N ,选项A 错误;因两细线长度相等,B 在A 的正下方,则两绳拉力大小相等,小球A 受到竖直向下的重力、库仑力和F 1、F 2作用而处于平衡状态,因两线夹角为120°,根据力的合成特点可知:F 1=F 2=G A +F AB =1.9 N ,选项B 正确;当B 移到无穷远处时,F 1=F 2=G A =1 N ,选项D 错误;当B 水平向右移至M 、A 、B 在同一条直线上时,如图所示,对A 受力分析并沿水平和竖直方向正交分解, 水平方向:F 1cos 30°=F 2cos 30°+F ′cos 30° 竖直方向:F 1sin 30°+F 2sin 30°=G A +F ′sin 30°由库仑定律知,A 、B 间库仑力大小F ′=kQ 2⎝⎛⎭⎫l sin 30°2=F AB4=0.225 N ,联立以上各式可得F 1=1.225 N ,F 2=1.0 N ,选项C 正确.[答案] BC1.对库仑定律应用的认识(1)对于两个均匀带电绝缘球体,可以将其视为电荷集中于球心的点电荷,r 为两球心之间的距离. (2)对于两个带电金属球,要考虑金属球表面电荷的重新分布.(3)不能根据公式错误地推论:当r →0时,F →∞.其实,在这样的条件下,两个带电体已经不能再看成点电荷了.2.电荷的分配规律(1)两个带同种电荷的相同金属球接触,则其电荷量平分. (2)两个带异种电荷的相同金属球接触,则其电荷量先中和再平分.3.三点电荷共线平衡模型:三个点电荷若只受电场力且共线平衡,则满足“两同夹一异,两大夹一小,近小远大”的原则,即若已知一正一负两点电荷,则第三个点电荷应放在小电荷的外侧且与小电荷电性相反,再根据受力平衡求解相应距离和对应电荷量.【迁移题组】1 库仑定律与电荷守恒定律的结合问题1.三个相同的金属小球1、2、3分别置于绝缘支架上,各球之间的距离远大于小球的直径.球1的电荷量为q ,球2的电荷量为nq ,球3不带电且离球1和球2很远,此时球1、2之间作用力的大小为F .现使球3先与球2接触,再与球1接触,然后将球3移至远处,此时1、2之间作用力的大小仍为F ,方向不变.由此可知( )A .n =3B .n =4C .n =5D .n =6解析:选D .由于各球之间距离远大于小球的直径,小球带电时可视为点电荷.由库仑定律F =k Q 1Q 2r 2知两点电荷间距离不变时,相互间静电力大小与两球所带电荷量的乘积成正比.又由于三小球相同,则接触时平分总电荷量,故有q ×nq =nq 2×⎝⎛⎭⎫q +nq 22,解得n =6,D 正确.2 三点电荷共线平衡的求解 2.如图所示,在一条直线上有两个相距0.4 m 的点电荷A 、B ,A 带电荷量为+Q ,B 带电荷量为-9Q .现引入第三个点电荷C ,恰好使三个点电荷处于平衡状态,问:C 应带什么性质的电荷,应放于何处?所带电荷量为多少?解析:根据平衡条件判断,C 应带负电荷,放在A 的左边且和A 、B 在一条直线上,设C 带电荷量为q ,与A 点相距为x ,如图所示.答案:应为带电荷量为94Q 的负电荷,置于A 左方0.2 m 处且和A 、B 在一条直线上迁移3 库仑力作用下的平衡问题3.(多选)(2018·吉林长春外国语学校检测)如图所示,带电小球A 、B 的电荷分别为Q A 、Q B ,OA =OB ,都用长L 的丝线悬挂在O 点.静止时A 、B 相距为d .为使平衡时AB 间距离减为d2,可采用以下哪些方法( )A .将小球A 、B 的质量都增加到原来的2倍 B .将小球B 的质量增加到原来的8倍C .将小球A 、B 的电荷量都减小到原来的一半D .将小球A 、B 的电荷量都减小到原来的一半,同时将小球B 的质量增加到原来的2倍 解析:选BD .如图所示,B 受重力、绳子的拉力及库仑力;将拉力及库仑力合成,其合力应与重力大小相等、方向相反;由几何关系可知,m B g L =F d ,而库仑力F =kQ A Q B d 2;即m B g L =kQ A Q B d 2d =k Q A Q Bd 3,即m B gd 3=kQ A Q B L .要使d 变为d2,可以使B 球质量增大到原来的8倍而保证上式成立,故A 错误,B 正确;或将小球A 、B 的电荷量都减小到原来的一半,同时小球B 的质量增加到原来的2倍,也可保证等式成立,故C 错误,D 正确.对电场强度的理解及巧解[学生用书P129]【知识提炼】电场强度三个表达式的比较直角坐标系xOy 中,M 、N 两点位于x 轴上,G 、H 两点坐标如图.M 、N 两点各固定一负点电荷,一电量为Q 的正点电荷置于O 点时,G 点处的电场强度恰好为零.静电力常量用k 表示.若将该正点电荷移到G 点,则H 点处场强的大小和方向分别为( )A .3kQ4a2,沿y 轴正向 B .3kQ4a2,沿y 轴负向C .5kQ4a 2,沿y 轴正向 D .5kQ4a2,沿y 轴负向[审题指导] 由点电荷场强公式E =kQr 2可计算出各点的场强大小,再由矢量合成原则分析场强的叠加.[解析] 处于O 点的正点电荷在G 点处产生的场强E 1=k Qa 2,方向沿y 轴负向;又因为G 点处场强为零,所以M 、N 处两负点电荷在G 点共同产生的场强E 2=E 1=k Qa 2,方向沿y 轴正向;根据对称性,M 、N 处两负点电荷在H 点共同产生的场强E 3=E 2=k Qa 2,方向沿y 轴负向;将该正点电荷移到G 处,该正点电荷在H 点产生的场强E 4=k Q (2a )2,方向沿y 轴正向,所以H 点的场强E =E 3-E 4=3kQ4a 2,方向沿y 轴负向. [答案] B电场强度的叠加与计算【迁移题组】1 点电荷电场中场强的计算1.如图,真空中xOy 平面直角坐标系上的A 、B 、C 三点构成等边三角形,边长L =2.0 m .若将电荷量均为q =+2.0×10-6 C 的两点电荷分别固定在A 、B 点,已知静电力常量k =9.0×109 N ·m 2/C 2,求:(1)两点电荷间的库仑力大小; (2)C 点的电场强度的大小和方向.解析:(1)根据库仑定律,A 、B 两点电荷间的库仑力大小为F =k q 2L 2 ①代入数据得F =9.0×10-3 N .②(2)A 、B 两点电荷在C 点产生的场强大小相等,均为 E 1=k q L2③A 、B 两点电荷形成的电场在C 点的合场强大小为 E =2E 1cos 30°④由③④式联立并代入数据得E ≈7.8×103 N/C 场强E 的方向沿y 轴正方向.答案:(1)9.0×10-3 N (2)7.8×103 N/C 方向沿y 轴正方向2特殊电场中电场强度的巧解2.均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场.如图所示,在半球面AB 上均匀分布正电荷,总电荷量为q,球面半径为R,CD为通过半球面顶点与球心O的轴线,在轴线上有M、N两点,OM=ON=2R.已知M点的场强大小为E,则N点的场强大小为()A.kq2R2-E B.kq 4R2C.kq4R2-E D.kq4R2+E解析:选A.左半球面AB上的正电荷产生的电场等效为带正电荷为2q的整个球面的电场和带电荷-q的右半球面的电场的合电场,则E=2kq(2R)2-E′,E′为带电荷-q的右半球面在M点产生的场强大小.带电荷-q的右半球面在M点的场强大小与带正电荷为q的左半球面AB在N点的场强大小相等,则E N=E′=2kq(2R)2-E=kq2R2-E,则A正确.电场线与粒子运动轨迹问题[学生用书P129]【知识提炼】1.电荷运动的轨迹与电场线一般不重合.若电荷只受电场力的作用,在以下条件均满足的情况下两者重合(1)电场线是直线.(2)电荷由静止释放或有初速度,且初速度方向与电场线方向平行.2.由粒子运动轨迹判断粒子运动情况(1)粒子受力方向指向曲线的内侧,且与电场线相切.(2)由电场线的疏密判断加速度大小.(3)由电场力做功的正负判断粒子动能的变化情况.【典题例析】(多选)如图所示,实线为不知方向的三条电场线,从电场中M点以相同速度飞出a、b两个带电粒子,仅在电场力作用下的运动轨迹如图中虚线所示.则()A.a一定带正电,b一定带负电B.a的速度将减小,b的速度将增大C.a的加速度将减小,b的加速度将增大D.两个粒子的电势能都减少[审题指导]解此题关键要抓住两点:(1)利用运动轨迹结合曲线运动分析粒子的受力方向及做功特点.(2)利用电场线的疏密分析电场力及加速度的大小.[解析]因为电场线方向未知,不能确定a、b的电性,所以选项A错误;由于电场力对a、b都做正功,所以a、b的速度都增大,电势能都减少,选项B错误、D正确;粒子的加速度大小取决于电场力的大小,a 向电场线稀疏的方向运动,b向电场线密集的方向运动,所以选项C正确.[答案]CD1.重要电场线的比较2(1)“运动与力两线法”——画出“速度线”(运动轨迹在初始位置的切线)与“力线”(在初始位置电场线的切线方向),从二者的夹角情况来分析曲线运动的情况.(2)“三不知时要假设”——电荷的正负、场强的方向(或等势面电势的高低)、电荷运动的方向,是题意中相互制约的三个方面.若已知其中的任一个,可顺次向下分析判定各待求量;若三个都不知(三不知),则要用“假设法”分别讨论各种情况.【迁移题组】1等量异(同)种电荷电场线的分布1.如图所示,在真空中有两个固定的等量异种点电荷+Q和-Q.直线MN是两点电荷连线的中垂线,O 是两点电荷连线与直线MN的交点.a、b是两点电荷连线上关于O的对称点,c、d是直线MN上的两个点.下列说法中正确的是()A.a点的场强大于b点的场强;将一检验电荷沿MN由c移动到d,所受电场力先增大后减小B.a点的场强小于b点的场强;将一检验电荷沿MN由c移动到d,所受电场力先减小后增大C.a点的场强等于b点的场强;将一检验电荷沿MN由c移动到d,所受电场力先增大后减小D.a点的场强等于b点的场强;将一检验电荷沿MN由c移动到d,所受电场力先减小后增大解析:选C.在两电荷的连线上,由场强的叠加原理可知,中点O场强最小,从O点到a点或b点,场强逐渐增大,由于a、b是两点电荷连线上关于O的对称点,场强相等,选项A、B错误;在两电荷连线的中垂线上,中点O的场强最大,由O点到c点或d点,场强逐渐减小,所以沿MN从c点到d点场强先增大后减小,因此检验电荷所受电场力先增大后减小,所以C正确、D错误.2电场线中带电粒子的运动分析2.如图,P是固定的点电荷,虚线是以P为圆心的两个圆.带电粒子Q在P的电场中运动,运动轨迹与两圆在同一平面内,a、b、c为轨迹上的三个点.若Q仅受P的电场力作用,其在a、b、c点的加速度大小分别为a a、a b、a c,速度大小分别为v a、v b、v c,则()A.a a>a b>a c,v a>v c>v bB.a a>a b>a c,v b>v c>v aC.a b>a c>a a,v b>v c>v aD.a b>a c>a a,v a>v c>v b解析:选D.由点电荷电场强度公式E=k qr2可知,离场源点电荷P越近,电场强度越大,Q受到的电场力越大,由牛顿第二定律可知,加速度越大,由此可知,a b>a c>a a,A、B选项错误;由力与运动的关系可知,Q 受到的库仑力指向运动轨迹凹的一侧,因此Q与P带同种电荷,Q从c到b的过程中,电场力做负功,动能减少,从b到a的过程中电场力做正功,动能增加,因此Q在b点的速度最小,由于c、b两点的电势差的绝对值小于a、b两点的电势差的绝对值,因此Q从c到b的过程中,动能的减少量小于从b到a的过程中动能的增加量,Q在c点的动能小于在a点的动能,即有v a>v c>v b,C选项错误、D选项正确.3根据粒子运动情况判断电场线分布3.一负电荷从电场中A点由静止释放,只受电场力作用,沿电场线运动到B点,它运动的v-t图象如图所示,则A、B两点所在区域的电场线分布情况可能是下图中的()解析:选C.由v-t图象可知负电荷在电场中做加速度越来越大的加速运动,故电场线应由B指向A且A 到B的方向场强变大,电场线变密,选项C正确.[学生用书P130])1.(多选)(2016·高考浙江卷)如图所示,把A、B两个相同的导电小球分别用长为0.10 m的绝缘细线悬挂于O A和O B两点.用丝绸摩擦过的玻璃棒与A球接触,棒移开后将悬点O B移到O A点固定.两球接触后分开,平衡时距离为0.12 m.已测得每个小球质量是8.0×10-4 kg,带电小球可视为点电荷,重力加速度g=10 m/s2,静电力常量k=9.0×109 N·m2/C2,则()A.两球所带电荷量相等B.A球所受的静电力为1.0×10-2 NC.B球所带的电荷量为46×10-8 CD.A、B两球连线中点处的电场强度为0解析:选ACD.用丝绸摩擦过的玻璃棒带正电荷,与A球接触后A球也带正电荷,两球接触后分开,B球也带正电荷,且两球所带电荷量相等,A 正确;两球相互排斥,稳定后A 球受力情况如图所示sin θ=0.060.10=0.60,θ=37°F 库=mg tan 37°=6.0×10-3 N ,B 项错误;F 库=k Q A Q Br2Q A =Q B =Q ,r =0.12 m联立上式得Q =46×10-8 C ,故C 项正确;由等量同种点电荷产生的电场的特点可知,A 、B 两球连线中点处的场强为0,故D 项正确.2.(多选)(2017·高考天津卷)如图所示,在点电荷Q 产生的电场中,实线MN 是一条方向未标出的电场线,虚线AB 是一个电子只在静电力作用下的运动轨迹.设电子在A 、B 两点的加速度大小分别为a A 、a B ,电势能分别为E p A 、E p B .下列说法正确的是( )A .电子一定从A 向B 运动B .若a A >a B ,则Q 靠近M 端且为正电荷C .无论Q 为正电荷还是负电荷一定有E p A <E p BD .B 点电势可能高于A 点电势解析:选BC .电子仅在电场力作用下可能从A 运动到B ,也可能从B 运动到A ,所以A 错误;若a A >a B ,说明电子在A 点受到的电场力大于在B 点受到的电场力,所以A 距离点电荷较近,B 距离点电荷较远,又因为电子受到的电场力指向轨迹凹侧,因此Q 靠近M 端且为正电荷,B 正确;无论Q 是正电荷还是负电荷,若电子从A 运动到B ,一定是克服电场力做功,若电子从B 运动到A ,一定是电场力做正功,即一定有E p A <E p B ,C 正确;对于同一个负电荷,电势低处电势能大,B 点电势一定低于A 点电势,D 错误.3.(多选)(2018·武汉质检)离子陷阱是一种利用电场或磁场将离子俘获并囚禁在一定范围内的装置.如图所示为最常见的“四极离子陷阱”的俯视示意图,四根平行细杆与直流电压和叠加的射频电压相连,相当于四个电极,相对的电极带等量同种电荷,相邻的电极带等量异种电荷.在垂直于四根杆的平面内四根杆的连线是一个正方形abcd ,A 、C 是a 、c 连线上的两点,B 、D 是b 、d 连线上的两点,A 、C 、B 、D 到正方形中心O 的距离相等.则下列判断正确的是( )A .D 点的电场强度为零B .A 、B 、C 、D 四点电场强度相等C .A 点电势比B 点电势高D .O 点的电场强度为零解析:选CD .根据电场的叠加原理,a 、c 两个电极带等量正电荷,其中点O 的合场强为零,b 、d 两个电极带等量负电荷,其中点O 的合场强为零,则O 点的合场强为零,D 正确;同理,D 点的场强方向水平向右,A 错误;A 、B 、C 、D 四点的场强大小相等,方向不同,B 错误;由电场特点知,电场方向由A 指向O ,由O 指向B ,故φA >φO ,φO >φB ,则φA >φB ,C 正确.4.(2017·高考北京卷)如图所示,长l =1 m 的轻质细绳上端固定,下端连接一个可视为质点的带电小球,小球静止在水平向右的匀强电场中,绳与竖直方向的夹角θ=37°.已知小球所带电荷量q =1.0×10-6 C ,匀强电场的场强E =3.0×103 N/C ,取重力加速度g =10 m/s 2,sin 37°=0.6,cos 37°=0.8.求:(1)小球所受电场力F 的大小. (2)小球的质量m .(3)将电场撤去,小球回到最低点时速度v 的大小. 解析:(1)F =qE =3.0×10-3 N .(2)由qE mg=tan 37°,得m =4.0×10-4 kg . (3)由mgl (1-cos 37°)=12m v 2,得v =2gl (1-cos 37°)=2.0 m/s .答案:见解析[学生用书P319(单独成册)] (建议用时:60分钟)一、单项选择题1.两个分别带有电荷量-Q 和+5Q 的相同金属小球(均可视为点电荷),固定在相距为r 的两处,它们间库仑力的大小为F ,两小球相互接触后将其固定距离变为r2,则两球间库仑力的大小为( )A .5F16 B .F 5C .4F 5D .16F 5解析:选D .两球相距r 时,根据库仑定律F =k Q ·5Q r 2,两球接触后,带电荷量均为2Q ,则F ′=k 2Q ·2Q⎝⎛⎭⎫r 22,由以上两式可解得F ′=16F5,D 正确.2.(2015·高考浙江卷)如图所示为静电力演示仪,两金属极板分别固定于绝缘支架上,且正对平行放置.工作时两板分别接高压直流电源的正负极,表面镀铝的乒乓球用绝缘细线悬挂在两金属极板中间,则( )A .乒乓球的左侧感应出负电荷B .乒乓球受到扰动后,会被吸在左极板上C .乒乓球共受到电场力、重力和库仑力三个力的作用D .用绝缘棒将乒乓球拨到与右极板接触,放开后乒乓球会在两极板间来回碰撞解析:选D .两极板间电场由正极板指向负极板,镀铝乒乓球内电子向正极板一侧聚集,故乒乓球的右侧感应出负电荷,选项A 错误;乒乓球受到重力、细线拉力和电场力三个力的作用,选项C 错误;乒乓球与任一金属极板接触后会带上与这一金属极板同种性质的电荷,而相互排斥,不会吸在金属极板上,到达另一侧接触另一金属极板时也会发生同样的现象,所以乒乓球会在两极板间来回碰撞,选项B 错误、D 正确.3.(2016·高考江苏卷)一金属容器置于绝缘板上,带电小球用绝缘细线悬挂于容器中,容器内的电场线分布如图所示.容器内表面为等势面,A 、B 为容器内表面上的两点,下列说法正确的是( )A .A 点的电场强度比B 点的大 B .小球表面的电势比容器内表面的低C .B 点的电场强度方向与该处内表面垂直D .将检验电荷从A 点沿不同路径移到B 点,电场力所做的功不同解析:选C .由于A 点处电场线比B 点处电场线疏,因此A 点电场强度比B 点小,A 项错误;沿着电场线的方向电势逐渐降低,因此小球表面的电势比容器内表面的电势高,B 项错误;由于处于静电平衡的导体表面是等势面,电场线垂直于等势面,因此B 点的电场强度方向与该处内表面垂直,C 项正确;将检验电荷从A 点沿不同的路径移到B 点,由于A 、B 两点的电势差恒定,因此电场力做功W AB =qU AB 相同,D 项错误.4.如图所示,一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷,在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点,a 和b 、b 和c 、c 和d 间的距离均为R ,在a 点处有一电荷量为q (q >0)的固定点电荷.已知b 点处的场强为零,则d 点处场强的大小为(k 为静电力常量)( )A .k 3qR2B .k 10q 9R2C .k Q +q R 2D .k 9Q +q 9R 2解析:选B .由b 点处的合场强为零可得圆盘在b 点处的场强与点电荷q 在b 点处的场强大小相等、方向相反,所以圆盘在b 点处的场强大小为E b =k qR 2,再根据圆盘场强的对称性和电场强度叠加即可得出d 点处的场强大小为E d =E b +k q (3R )2=k 10q9R 2,B 正确.5.如图所示,xOy 平面是无穷大导体的表面,该导体充满z <0的空间,z >0的空间为真空.将电荷量为q 的点电荷置于z 轴上z =h 处,则在xOy 平面上会产生感应电荷.空间任意一点处的电场皆是由点电荷q 和导体表面上的感应电荷共同激发的.已知静电平衡时导体内部场强处处为零,则在z 轴上z =h2处的场强大小为(k为静电力常量)( )A .k 4q h 2B .k 4q 9h 2C .k 32q 9h2D .k 40q 9h2解析:选D .点电荷q 和感应电荷所形成的电场在z >0的区域可等效成关于O 点对称的电偶极子形成的电场.所以z 轴上z =h 2处的场强E =k q ⎝⎛⎭⎫h 22+k q ⎝⎛⎭⎫32h 2=k 40q9h 2,选项D 正确. 6.将两个质量均为m 的小球a 、b 用绝缘细线相连,竖直悬挂于O 点,其中球a 带正电、电荷量为q ,球b 不带电,现加一电场强度方向平行竖直平面的匀强电场(没画出),使整个装置处于平衡状态,且绷紧的绝缘细线Oa 与竖直方向的夹角为θ=30°,如图所示,则所加匀强电场的电场强度大小可能为( )A .mg4q B .mg qC .mg 2qD .3mg4q解析:选B .取小球a 、b 整体作为研究对象,则受重力2mg 、悬线拉力F T 和电场力F 作用处于平衡,此三力满足如图所示的三角形关系,由图知F 的最小值为2mg sin 30°=mg ,由F =qE 知A 、C 、D 错,B 对.二、多项选择题7.如图所示为在同一电场中a 、b 、c 、d 四点分别引入检验电荷时,测得的检验电荷所受电场力跟它的电荷量的函数关系图象,那么下列叙述正确的是( )A .这个电场是匀强电场B .a 、b 、c 、d 四点的场强大小关系是E d >E a >E b >E cC .a 、b 、c 、d 四点的场强大小关系是E a >E c >E b >E dD .a 、b 、d 三点的强场方向相同解析:选CD .由场强的定义式E =Fq 并结合图象的斜率可知电场强度的大小,则E a >E c >E b >E d ,此电场不是匀强电场,选项A 、B 错误,选项C 正确;图象斜率的正负表示电场强度的方向,a 、b 、d 三点相应图线的斜率为正,三点的场强方向相同,选项D 正确.8.(2015·高考江苏卷)两个相同的负电荷和一个正电荷附近的电场线分布如图所示.c 是两负电荷连线的中点,d 点在正电荷的正上方,c 、d 到正电荷的距离相等,则( )A .a 点的电场强度比b 点的大B .a 点的电势比b 点的高C .c 点的电场强度比d 点的大D .c 点的电势比d 点的低解析:选ACD .由题图看出,a 点处电场线比b 点处电场线密,则a 点的场强大于b 点的场强,故A 正确.电场线从正电荷到负电荷,沿着电场线方向电势降低,所以b 点的电势比a 点的高,所以B 错误;负电荷在c 点的合场强为零,c 点只有正电荷产生的电场强度,在d 点正电荷产生的场强向上,两个负电荷产生的场强向下,合场强是它们的差值,所以c 点的电场强度比d 点的大,所以C 正确;正电荷到c 点的平均场强大于正电荷到d 点的平均场强,根据U =Ed 可知,正电荷到c 点电势降低的多,所以c 点的电势比d 点的低,所以D 正确.9.(多选)(高考浙江卷)如图所示,水平地面上固定一个光滑绝缘斜面,斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端,另一端系有一个带电小球A ,细线与斜面平行.小球A 的质量为m 、电量。
