实验 四探针法测电阻率1．实验目的：学习用四探针法测量半导体材料的体电阻率和扩散薄层的电阻率及方块电阻。
2．实验内容① 硅单晶片电阻率的测量：选不同电阻率及不同厚度的大单晶圆片，改变条件（光照与否），对测量结果进行比较。
② 薄层电阻率的测量：对不同尺寸的单面扩散片和双面扩散片的薄层电阻率进行测量。
改变条件进行测量（与①相同），对结果进行比较。
3． 实验原理：在半导体器件的研制和生产过程中常常要对半导体单晶材料的原始电阻率和经过扩散、外延等工艺处理后的薄层电阻进行测量。
测量电阻率的方法很多，有两探针法，四探针法，单探针扩展电阻法，范德堡法等，我们这里介绍的是四探针法。
因为这种方法简便可行，适于批量生产，所以目前得到了广泛应用。
所谓四探针法，就是用针间距约1毫米的四根金属探针同时压在被测样品的平整表面上如图1a 所示。
利用恒流源给1、4两个探针通以小电流，然后在2、3两个探针上用高输入阻抗的静电计、电位差计、电子毫伏计或数字电压表测量电压，最后根据理论公式计算出样品的电阻率［１］IV C23=ρ 式中，C 为四探针的修正系数，单位为厘米，C 的大小取决于四探针的排列方法和针距，探针的位置和间距确定以后，探针系数C 就是一个常数；V 23为2、3两探针之间的电压，单位为伏特；I 为通过样品的电流，单位为安培。
半导体材料的体电阻率和薄层电阻率的测量结果往往与式样的形状和尺寸密切相关，下面我们分两种情况来进行讨论。
⑴ 半无限大样品情形图1给出了四探针法测半无穷大样品电阻率的原理图，图中(a)为四探针测量电阻率的装置；(b)为半无穷大样品上探针电流的分布及等势面图形；(c)和(d)分别为正方形排列及直线排列的四探针图形。
因为四探针对半导体表面的接触均为点接触，所以，对图１（b ）所示的半无穷大样品，电流I 是以探针尖为圆心呈径向放射状流入体内的。
因而电流在体内所形成的等位面为图中虚线所示的半球面。
于是，样品电阻率为ρ，半径为r ，间距为dr 的两个半球等位面间的电阻为dr r dR 22πρ=， 它们之间的电位差为 dr r IIdR dV 22πρ==。

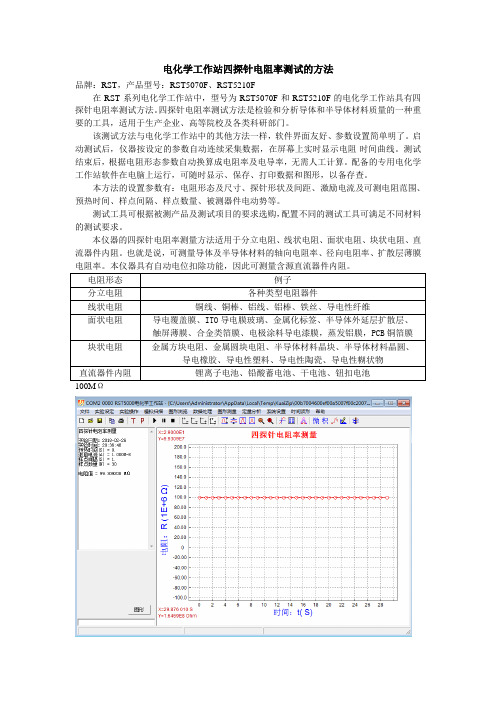

四探针法导电材料电导率电阻率的测量
一、目的要求
1．了解材料的电阻率、电导率的测量方法
2. 掌握材料电导率与电阻率的关系
3．加深理解影响材料导电性能的因素
二、基本原理
欧姆定律
式中R为导体的电阻，L、S分别为导体的长度和横截面积；ρ为导体的电阻率，电阻率与材料本质有关。
电阻率与电导率关系为
σ的单位为西门子每米S/m。
电性能的测量主要是测量材料的电导率σ及电阻率ρ。
操作过程：四根金属探针排成一直线，以1红、2黄、3蓝、4绿、的顺序连接电化学工作站的电极线，以一定压力压在半导体材料上，在1、4两根探针间通过电流I，在2、3探针间产生电位差V。
方法：导电材料电导率电阻率测量
参数设置：试样面积：20*25cm，探针间距不大于2mm.
试样厚度：按实际厚度填入。
电压量程和电流量成可以自动和手动填入。
仪器运行后，界面自动显示电导率和电阻率，10秒钟自动停止，图形固定于界面，结果显示在界面的右侧。
测量结束后，点击右侧最上方的文件---另存为，保存到硬盘以备查看。
半导体物理四探针测试方块电阻或电阻率的实验步骤
1．打开背后电源，预热30min
2．操作面板“恒流源”按钮按下，选择电阻率/方阻正测/反测电流选择1 0mA档
3．放上样品，注意不要碰上样品表面，避免沾污
4．调节测试架下旋旋钮使探针轻按在样品上，听到响声，表示针和样品已经接触上
电阻率测试：电阻率灯亮
5．根据样品厚度，找到对应电流值，调节粗调，细调使得电流表读数为表上具体厚度所对应的电流值。
6．选择合适的“电流选择”0.1mA 1mA 10mA/100mA,使得电压表有效值为3位，即为测试的电阻率
方块电阻测试：方块电阻灯亮
7．电流值为45.32mA，选择合适的“电流选择”0.1mA 1mA 10mA/100mA,使得电压表有效值为3位，即为测试的方块电阻。
四探针法测量电阻率
实验数据及处理
1.硅片
每次调整电流至6.28mA,测得的即为电阻率（抵消了公式中的修系数2），选取5个点，改变电流方向得到的数据为
10.54 10.58 10.70 10.61 10.56
-10.45 -10.44 -10.48 -10.53 -10.55
平均电阻率为ρ=10.54Ω·cm
误差为Δρ=0.23Ω·cm
2.ITO透明玻璃
每次调整电流至4.53mA,测得读数即为电阻率（抵消了公式中修正系数/ln2）,选取5个点，每次改变电流方向测得的数据为
2.265 2.4915 1.7667 2.0385 1.5885
-2.355 -2.5821 -1.8573 -2.0838 -1.6761
平均电阻率为ρ=2.07Ω·cm
误差为Δρ=0.35Ω·cm
注意事项
1、Si片和ITO玻璃很脆，请同学们小心轻放；当探针快与Si片接触时，用力要很小，以免损坏探针及硅片。
2、要选择合适的电流量程开关，否则窗口无读数。
3、计算机按键要轻，以免损坏。
4、在测量过程中，由于附近其它仪器电源的开头可能会把计算机锁住而无法工作，此时应重新开机，即恢复正常。
5、每次测量应等所有数值稳定后方可按“测量”进行下一次测量。
附原始实验数据。
四探针绝缘电阻测试方法引言：在电力、电子、通信等领域中，绝缘电阻是一个重要的电气性能指标。
绝缘电阻测试是用来判断电器设备或电路中绝缘材料是否能有效地隔离电流的一种方法。
而四探针绝缘电阻测试方法是一种常用的测试手段，它通过使用四根探针同时接触被测物体的表面，以准确测量其绝缘电阻值。
本文将详细介绍四探针绝缘电阻测试方法的原理、步骤和注意事项。
一、原理四探针绝缘电阻测试方法是基于电流与电压的关系来进行测试的。
在测试时，通过施加一定电压，然后测量通过被测物体产生的电流，从而计算得到其绝缘电阻值。
四探针绝缘电阻测试方法相对于传统的两探针测试方法具有更高的准确性和稳定性。
其原理如下：1. 施加电压：在测试过程中，需要施加一个稳定的直流电压到被测物体上。
这个电压通常是由测试设备提供，并且可以根据被测物体的要求进行调整。
2. 测量电流：在施加电压的同时，通过四根探针分别接触被测物体的表面。
这四根探针中的两根用于施加电压，另外两根用于测量电流。
由于采用了四探针测量法，电流测量的准确性更高，可以减小接触电阻对测试结果的影响。
3. 计算电阻：通过测量得到的电流值，再根据欧姆定律，可以计算出被测物体的绝缘电阻值。
绝缘电阻的计算公式为：绝缘电阻 = 电压 / 电流。
二、步骤四探针绝缘电阻测试方法的步骤如下：1. 准备测试设备：首先，需要准备一台专用的四探针绝缘电阻测试仪。
这种测试仪通常包括一个电源模块、一个电流测量模块和一个显示屏。
2. 连接被测物体：将被测物体与测试仪进行连接，确保连接可靠稳定。
同时，要确保被测物体表面干净无污染，以保证测试的准确性。
3. 施加电压：根据被测物体的要求，设置合适的测试电压。
一般来说，测试电压应该在被测物体的额定电压范围内。
4. 接触探针：使用四根探针同时接触被测物体的表面。
其中两根探针用于施加电压，另外两根探针用于测量电流。
确保探针与被测物体的接触良好，避免接触电阻对测试结果的影响。
5. 测量电流：在施加电压的同时，测试仪会自动测量被测物体上的电流。
材料电阻率的测量（四探针法）一：实验目的1：熟悉四探针法测量电阻率和薄层电阻的原理及测量方法。
2：了解影响电阻率测量的各种因素及改进措施。
二：实验仪器1:实验仪器：RTS-5 型双电测四探针测试仪RTS-5 型双电测四探针测试仪测量原理通过采用四探针双位组合测量技术，将范德堡测量方法推广应用到直线四探针上。
利用电流探针和电压探针的组合变换，进行两次电测量，其最后计算结果能自动消除由样品几何尺寸、边界效应以及探针不等距和机械游移等因素所引起的，对测量结果的不利影响。
因而在测试过程中，在满足基本条件下可以不考虑探针间距、样品尺寸及探针在样品表面上的位置等因素。
这种动态地对以上不利因素的自动修正，显著降低了其对测试结果的影响，从而提高了测量结果的准确度。
其优点是目前广泛使用的常规四探针测量方法根本办不到的。
2:技术指标A:测量范围电阻率：0.001～200Ω.cm(可扩展)；方块电阻：0.01～2000/□(可扩展)；电导率：0.005～1000s/cm；适合样品厚度：≤3.00mm；可测晶片直径：140mmX150mm (配 S-2A 型测试台)；200mmX200mm (配 S-2B 型测试台)；400mmX500mm (配 S-2C 型测试台)；B:恒流源电流量程分为 0.1mA、1mA、10mA、100mA 四档，各档电流连续可调；C:数字电压表量程及表示形式：000.00～199.99mV；分辨力：10μV；输入阻抗：＞1000MΩ；精度：±0.1%；显示：四位半红色发光管数字显示；极性、超量程自动显示；D:四探针探头基本指标间距：1±0.01mm；针间绝缘电阻: ≥1000MΩ；机械游移率: ≤0.3％；探针：碳化钨或高速钢材质，探针直径Ф0.5mm；探针压力：5～16 牛顿(总力)；E:四探针探头应用参数见探头附带的合格证，合格证含三参数项：C：探针系数； F：探针间距修正因子； S：探针平均间距；F: 模拟电阻测量相对误差（按 JJG508- - 87 进行）0.1Ω、1Ω、10Ω、100Ω≤0.3％±１字；G:整机测量最大相对误差（用硅标样片:0.01-180Ω.cm测试）≤±4%；H:整机测量标准不确定度≤4％；I:外型尺寸（大约）电气主机：370mm×320mm×100mm；S-2A 型测试台：190mm×140mm×260mm；S-2B 型测试台：300mm×210mm×400mm；S-2C 型测试台：500mm×400mm×350mm；J:仪器重量（大约）电气主机：3.5kg；S-2A 型测试台：2kg；S-2B 型测试台：2.5kg；S-2C 型测试台：4kg；；K:标准使用环境温度:：23±2℃；相对湿度：≤65％；无高频干扰；无强光直射；三:实验原理1：电阻率的测量是半导体材料常规参数测量项目之一2:四探针法是一种广泛采用的标准方法，在半导体工艺中最为常用，其主要优先在于设备简单，操作方便，准确度高，对样品的几何尺寸无严格要求。
利用直流四探针法测量半导体的电阻率一,测试原理:当四根金属探针排成一条直线,并以一定压力压在半导体材料上时,在1,4两根探针间通过电流I,则2,3探针间产生电位差V(如图所示).根据公式可计算出材料的电阻率:其中,C为四探针的探针系数(cm),它的大小取决于四根探针的排列方法和针距. 二,仪器操作:(一)测试前的准备:1,将电源插头插入仪器背面的电源插座,电源开关置于断开位置;2,工作方式开关置于"短路"位置,电流开关处于弹出位置;3,将手动测试架的屏蔽线插头与电气箱的输入插座连接好;4,对测试样品进行一定的处理(如喷沙,清洁等);5,调节室内温度及湿度使之达到测试要求.(二)测试:首先将电源开关置于开启位置,测量选择开关置于"短路",出现数字显示,通电预热半小时.1,放好样品,压下探头,将测量选择开关置于"测量"位置,极性开关置于开关上方; 2,选择适当的电压量程和电流量程,数字显示基本为"0000",若末位有数字,可旋转调零调节旋钮使之显示为"0000";3,将工作方式开关置于"I调节",按下电流开关,旋动电流调节旋钮,使数字显示为"1000",该值为各电流量程的满量程值;4,再将极性开关压下,使数显也为1000±1,退出电流开关,将工作方式开关置于1或6.28处(探头间距为1.59mm时置于1位置,间距为1mm时置于6.28位置);(调节电流后,上述步骤在以后的测量中可不必重复;只要调节好后,按下电流开关,可由数显直接读出测量值.)5,若数显熄灭,仅剩"1",表示超出该量程电压值,可将电压量程开关拨到更高档;6,读数后,将极性开关拨至另一方,可读出负极性时的测量值,将两次测量值取平均数即为样品在该处的电阻率值.三,注意事项:1,压下探头时,压力要适中,以免损坏探针;2,由于样品表面电阻可能分布不均,测量时应对一个样品多测几个点,然后取平均值; 3,样品的实际电阻率还与其厚度有关,还需查附录中的厚度修正系数,进行修正.1. 在测容性负载阻值时，绝缘输出短路电流大小与测量数据有什么关系，为什么? 绝缘输出短路电流的大小可反映出该兆欧表内部输出高压源内阻的大小。
