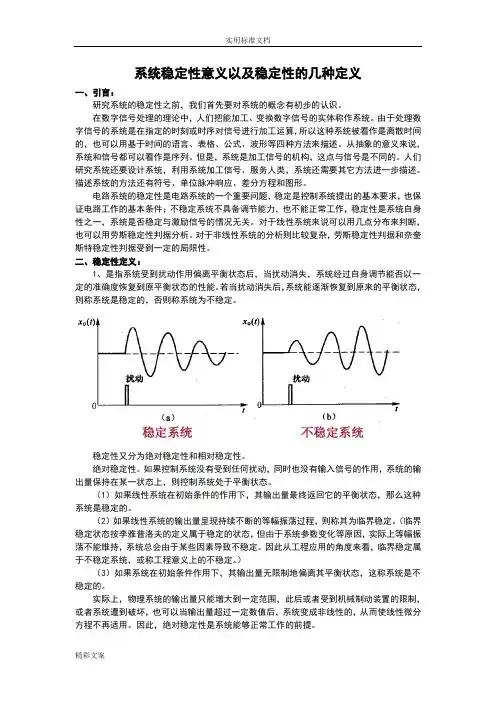

系统稳定性意义以及稳定性的几种定义一、引言：研究系统的稳定性之前，我们首先要对系统的概念有初步的认识。
在数字信号处理的理论中，人们把能加工、变换数字信号的实体称作系统。
由于处理数字信号的系统是在指定的时刻或时序对信号进行加工运算，所以这种系统被看作是离散时间的，也可以用基于时间的语言、表格、公式、波形等四种方法来描述。
从抽象的意义来说，系统和信号都可以看作是序列。
但是，系统是加工信号的机构，这点与信号是不同的。
人们研究系统还要设计系统，利用系统加工信号、服务人类，系统还需要其它方法进一步描述。
描述系统的方法还有符号、单位脉冲响应、差分方程和图形。
电路系统的稳定性是电路系统的一个重要问题，稳定是控制系统提出的基本要求，也保证电路工作的基本条件；不稳定系统不具备调节能力，也不能正常工作，稳定性是系统自身性之一，系统是否稳定与激励信号的情况无关。
对于线性系统来说可以用几点分布来判断，也可以用劳斯稳定性判据分析。
对于非线性系统的分析则比较复杂，劳斯稳定性判据和奈奎斯特稳定性判据受到一定的局限性。
二、稳定性定义：1、是指系统受到扰动作用偏离平衡状态后，当扰动消失，系统经过自身调节能否以一定的准确度恢复到原平衡状态的性能。
若当扰动消失后，系统能逐渐恢复到原来的平衡状态，则称系统是稳定的，否则称系统为不稳定。
稳定性又分为绝对稳定性和相对稳定性。
绝对稳定性。
如果控制系统没有受到任何扰动，同时也没有输入信号的作用，系统的输出量保持在某一状态上，则控制系统处于平衡状态。
（1）如果线性系统在初始条件的作用下，其输出量最终返回它的平衡状态，那么这种系统是稳定的。
（2）如果线性系统的输出量呈现持续不断的等幅振荡过程，则称其为临界稳定。
（临界稳定状态按李雅普洛夫的定义属于稳定的状态，但由于系统参数变化等原因，实际上等幅振荡不能维持，系统总会由于某些因素导致不稳定。
因此从工程应用的角度来看，临界稳定属于不稳定系统，或称工程意义上的不稳定。

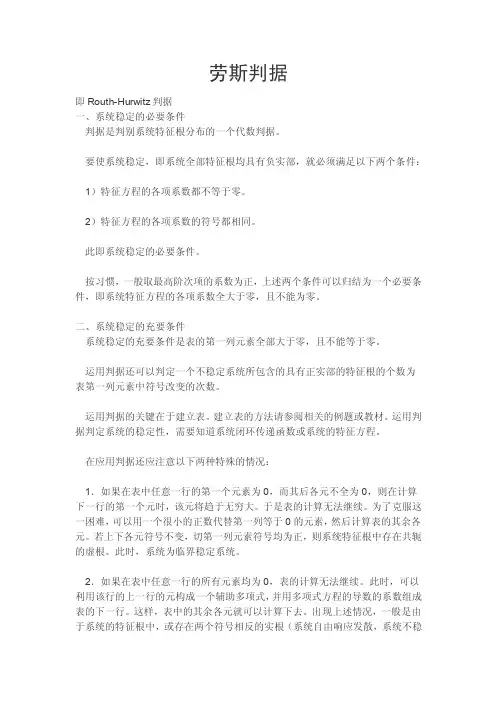

劳斯判据即Routh-Hurwitz判据一、系统稳定的必要条件判据是判别系统特征根分布的一个代数判据。
要使系统稳定，即系统全部特征根均具有负实部，就必须满足以下两个条件：1）特征方程的各项系数都不等于零。
2）特征方程的各项系数的符号都相同。
此即系统稳定的必要条件。
按习惯，一般取最高阶次项的系数为正，上述两个条件可以归结为一个必要条件，即系统特征方程的各项系数全大于零，且不能为零。
二、系统稳定的充要条件系统稳定的充要条件是表的第一列元素全部大于零，且不能等于零。
运用判据还可以判定一个不稳定系统所包含的具有正实部的特征根的个数为表第一列元素中符号改变的次数。
运用判据的关键在于建立表。
建立表的方法请参阅相关的例题或教材。
运用判据判定系统的稳定性，需要知道系统闭环传递函数或系统的特征方程。
在应用判据还应注意以下两种特殊的情况：1．如果在表中任意一行的第一个元素为0，而其后各元不全为0，则在计算下一行的第一个元时，该元将趋于无穷大。
于是表的计算无法继续。
为了克服这一困难，可以用一个很小的正数代替第一列等于0的元素，然后计算表的其余各元。
若上下各元符号不变，切第一列元素符号均为正，则系统特征根中存在共轭的虚根。
此时，系统为临界稳定系统。
2．如果在表中任意一行的所有元素均为0，表的计算无法继续。
此时，可以利用该行的上一行的元构成一个辅助多项式，并用多项式方程的导数的系数组成表的下一行。
这样，表中的其余各元就可以计算下去。
出现上述情况，一般是由于系统的特征根中，或存在两个符号相反的实根（系统自由响应发散，系统不稳定），或存在一对共轭复根（系统自由响应发散，系统不稳定），或存在一对共轭的纯虚根（即系统自由响应会维持某一频率的等幅振荡，此时，系统临界稳定），或是以上几种根的组合等。
这些特殊的使系统不稳定或临界稳定的特征根可以通过求解辅助多项式方程得到。
三、相对稳定性的检验对于稳定的系统，运用判据还可以检验系统的相对稳定性，采用以下方法：1）将s平面的虚轴向左移动某个数值，即令s=z-（（（为正实数），代入系统特征方程，则得到关于z的特征方程。

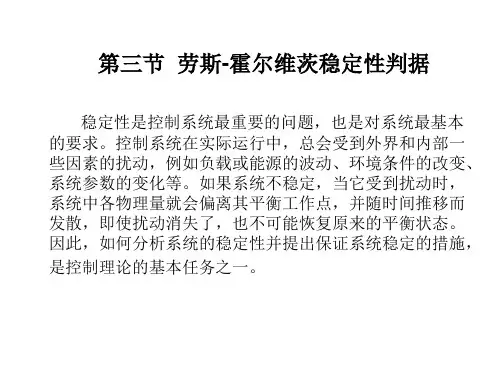

第三章控制系统的时域分析法3.2 劳斯-霍尔维茨稳定性判据稳定性是控制系统最重要的问题，也是对系统最基本的要求。
控制系统在实际运行中，总会受到外界和内部一些因素的扰动，例如负载或能源的波动、环境条件的改变、系统参数的变化等。
如果系统不稳定，当它受到扰动时，系统中各物理量就会偏离其平衡工作点，并随时间推移而发散，即使扰动消失了，也不可能恢复原来的平衡状态。
因此，如何分析系统的稳定性并提出保证系统稳定的措施，是控制理论的基本任务之一。
常用的稳定性分析方法有：1. 劳斯－赫尔维茨（Routh－Hurwitz）判据：这是一种代数判据。
它是根据系统特征方程式来判断特征根在S平面的位置，来判断系统的稳定性.2. 根轨迹法：这是一种利用图解来系统特征根的方法。
它是以系统开环传递函数的某一参数为变量化出闭环系统的特征根在S平面的轨迹，从而全面了解闭环系统特征根随该参数的变化情况。
3. 奈魁斯特（Nyquist）判据：这是一种在复变函数理论基础上建立起来的方法。
它根据系统的开环频率特性确定闭环系统的稳定性，同样避免了求解闭环系统特征根的困难。
这一方法在工程上是得到了比较广泛的应用。
4. 李雅普诺夫方法上述几种方法主要适用于线性系统，而李雅普诺夫方法不仅适用于线性系统，也适用于非线性系统。
该方法是根据李雅普诺夫函数的特征来决定系统的稳定性。
一、稳定性的概念稳定性的概念可以通过图3-31所示的方法加以说明。
考虑置于水平面上的圆锥体，其底部朝下时，我们施加一个很小的外力（扰动），圆锥体会稍微产生倾斜，外作用力撤消后，经过若干次摆动，它仍会返回到原来的状态。
而当圆锥体尖部朝下放置时，由于只有一点能使圆锥体保持平衡，所以在受到任何极微小的外力（扰动）后，它就会倾倒，如果没有外力作用，就再也不能回到原来的状态。
因此，系统的稳定性定义为，系统在受到外作用力后，偏离了最初的工作点，而当外作用力消失后，系统能够返回到原来的工作点，则称系统是稳定的。
《自动控制原理》复习参考资料一、基本知识11、反馈控制又称偏差控制，其控制作用是通过输入量和反馈量的差值进行的。
2、闭环控制系统又称为反馈控制系统。
3、在经典控制理论中主要采用的数学模型是微分方程、传递函数、结构框图和信号流图。
4、自动控制系统按输入量的变化规律可分为恒值控制系统、随动控制系统和程序控制系统。
5、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。
6、控制系统的数学模型，取决于系统结构和参数, 和外作用及初始条件无关。
7、两个传递函数分别为G1(s)和G2(s)的环节，以并联方式连接，其等效传递函数为G1(s)+G2(s)，以串联方式连接，其等效传递函数为G1(s)*G2(s)。
8、系统前向通道传递函数为G（s），其正反馈的传递函数为H（s），则其闭环传递函数为G（s）/(1- G（s）H（s）)。
9、单位负反馈系统的前向通道传递函数为G（s），则闭环传递函数为G（s）/(1+ G（s）)。
10、典型二阶系统中，ξ=0.707时，称该系统处于二阶工程最佳状态，此时超调量为4.3%。
11、使用劳斯判据判断系统稳定性，劳斯表中第一列数据全部为正数，则系统稳定。
12、线性系统稳定的充要条件是所有闭环特征方程的根的实部均为负，即都分布在S平面的左平面。
13、随动系统的稳态误差主要来源于给定信号，恒值系统的稳态误差主要来源于扰动信号。
14、对于有稳态误差的系统，在前向通道中串联比例积分环节，系统误差将变为零。
15、系统稳态误差分为给定稳态误差和扰动稳态误差两种。
16、对于一个有稳态误差的系统，增大系统增益则稳态误差将减小。
17、对于典型二阶系统，惯性时间常数T 愈大则系统的快速性愈差。
18、使用频域分析法，穿越频率越大，则对应时域指标t s 越小，即快速性越好19最小相位系统是指S 右半平面不存在系统的开环极点及开环零点。
20、按照校正装置在系统中的不同位置，系统校正可分为串联校正、反馈校正、 补偿校正和复合校正四种。
第一章1-2 自动控制系统的主要特征是什么？答：（1）在结构上，系统必须具有反馈装置，并按负反馈的原则组成系统。
采用负反馈的目的是求得偏差信号。
（2）由偏差产生控制作用。
（3）控制的目的是力图减小或消除偏差，使被控量尽量接近期望值。
1-3 自动控制系统一般由哪些环节组成？它们在控制过程中负担什么功能？答：一个完善的控制系统通常由测量反馈元件、比较元件、放大元件、校正元件、执行元件及被控对象等基本环节组成。
各元件的功能如下： （1） 测量反馈元件——用以测量被控量并将其转换成合输入量同一物理量后，再反馈到输入端以作比较。
（2） 比较元件——用来比较输入信号与反馈信号，并产生反应二者差值的偏差信号。
（3） 放大元件——将微弱的信号作线性放大。
（4） 校正元件——根据偏差信号的性质执行相应的控制作用，以便使被控量按期望值变化。
（5）被控对象——通常指生产过程中需要进行控制的工作机械或生产过程。
1-7 试比较开环控制系统和闭环控制系统的优缺点。
答：（1）只存在输入量对输出量的单向控制作用，输出量与输入量之间不存在反馈回路，这样的系统称为开环控制系统。
其优点：结构简单、造价低。
缺点：控制精度低，没有抵抗外部干扰的能力。
（2）通过反馈通道使系统构成闭环，并按偏差的性质产生控制作用，以求减小或消除偏差的控制系统称为闭环控制系统。
其优点：尤其采用的负反馈回路，系统对外部或内部干扰不甚敏感，故可采用不太精密的元件构成较为精密的控制系统（即具有较强的抗干扰能力，控制精度高）。
缺点：由于采用反馈装置，导致设备增多，线路复杂。
若参数配合不当，可能导致系统不稳定。
第二章2-1 求如图所示RC 电路和运算放大器的传递函数。
（提示：一定要学会一个画电路的软件和电路仿真软件！！！） 解：（b ）1112222121221212121,1()()(1)()()O I Z R C s Z R C sU s Z U s Z Z C R C s R R C C s C C =+=+=++=+++（c ）2221122222122211221.,110(())()0()/()1O I O I R C s R Z R Z R C s R C sU s U s Z Z U s Z R R U s Z R C s ===++---=∴==+2-4 解：将系统微分方程组进行初始条件为0的拉普拉斯变换得：111211211322322435435534()()() ()()()()()() ()()()()() ()()()()() ()()()()(x t r t c t X s R s C s dx t x t k x t X s s k X s dtx t k x t X s k X s x t x t k c t X s X s k C s dx t k x t dt ττ=-⇒=-=+⇒=+=⇒==-⇒=-=3544455) ()()()()() ()()1kX s X s sk dc t T c t k x t C s X s dt Ts ⇒=+=⇒=+ 根据上述方程组，画系统动态结构图如下：系统传递函数为：234122341234345()()()(1)k k k s k C sR s Ts k k k s k k k k k k k ττ+=++++2-8 结构图如图所示，利用等效变换求传递函数()/()C s R s 。
自动控制原理》复习参考资料一、基本知识 1 1、反馈控制又称 偏差控制 ，其控制作用是通过 输入量 与 反馈量 的差值进 行的。
2、闭环控制系统又称为 反馈控制系统 。
3、在经典控制理论中主要采用的数学模型是框图和信号流图。
4、自动控制系统按输入量的变化规律可分为恒值控制系统、随动控制系统与程序控制系统。
5、对自动控制系统的基本要求可以概括为三个方面，即： 性和准确性。
6、控制系统的数学模型，取决于系统 结构和参数 , 与外作用及初始条件 无关。
7、两个传递函数分别为 G 1（s ） 与 G 2（s ） 的环节，以 并联 方式连接，其等效 传递函数为 G 1（s ）+G 2（s ） ，以串联方式连接， 其等效传递函数为 G 1（s ）*G 2（s ）8、系统前向通道传递函数为 G （ s ），其正反馈 的传递函数为 H （s ），则其闭环传递函数为 G （ s ） /（1- G （s ）H （s ））9、单位负反馈 系统的前向通道传递函数为 G （s ），则闭环传递函数为 G （s ） /（1+ G （s ））微分方程、传递函数、结构稳定性、快速10、典型二阶系统中，ξ =时，称该系统处于二阶工程最佳状态，此时超调量为%。
11、应用劳斯判据判断系统稳定性，劳斯表中第一列数据全部为正数，则系统稳定。
12、线性系统稳定的充要条件是所有闭环特征方程的根的实部均为负，即都分布在S 平面的左平面。
13、随动系统的稳态误差主要来源于给定信号，恒值系统的稳态误差主要来源于扰动信号。
14、对于有稳态误差的系统，在前向通道中串联比例积分环节，系统误差将变为零。
15、系统稳态误差分为给定稳态误差和扰动稳态误差两种。
16、对于一个有稳态误差的系统，增大系统增益则稳态误差将减小。
17、对于典型二阶系统，惯性时间常数T 愈大则系统的快速性愈差。
18、应用频域分析法，穿越频率越大，则对应时域指标t s 越小，即快速性越好19最小相位系统是指S右半平面不存在系统的开环极点及开环零点。
