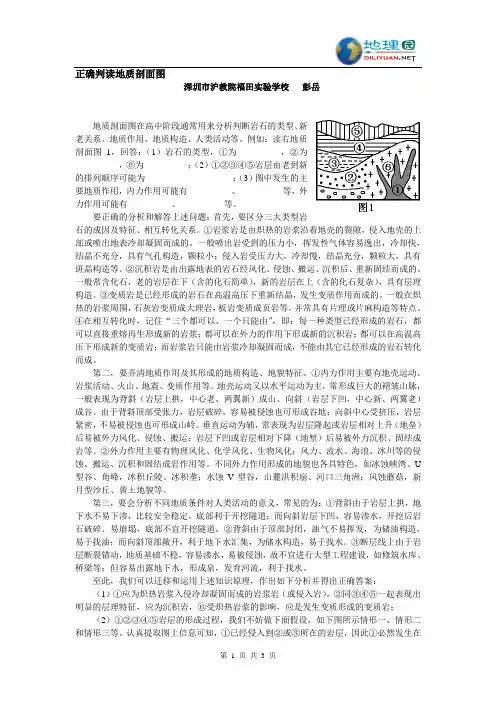

正确判读地质剖面图深圳市沪教院福田实验学校彭岳地质剖面图在高中阶段通常用来分析判断岩石的类型、新老关系、地质作用、地质构造、人类活动等。
例如：读右地质剖面图1，回答：（1）岩石的类型，①为__________，②为__________，⑥为__________；（2）①②③④⑤岩层由老到新的排列顺序可能为____________________；（3）图中发生的主要地质作用，内力作用可能有__________、__________等，外力作用可能有__________、__________等。
要正确的分析和解答上述问题：首先，要区分三大类型岩石的成因及特征、相互转化关系。
①岩浆岩是由炽热的岩浆沿着地壳的裂隙，侵入地壳的上部或喷出地表冷却凝固而成的。
一般喷出岩受到的压力小，挥发性气体容易逸出，冷却快，结晶不充分，具有气孔构造，颗粒小；侵入岩受压力大，冷却慢，结晶充分，颗粒大，具有斑晶构造等。
②沉积岩是由出露地表的岩石经风化、侵蚀、搬运、沉积后、重新固结而成的。
一般常含化石，老的岩层在下（含的化石简单），新的岩层在上（含的化石复杂），具有层理构造。
③变质岩是已经形成的岩石在高温高压下重新结晶，发生变质作用而成的。
一般在炽热的岩浆周围，石灰岩变质成大理岩，板岩变质成页岩等，并常具有片理或片麻构造等特点。
④在相互转化时，记住“三个都可以、一个只能由”，即：每一种类型已经形成的岩石，都可以直接重熔再生形成新的岩浆；都可以在外力的作用下形成新的沉积岩；都可以在高温高压下形成新的变质岩；而岩浆岩只能由岩浆冷却凝固而成，不能由其它已经形成的岩石转化而成。
第二，要弄清地质作用及其形成的地质构造、地貌特征。
①内力作用主要有地壳运动、岩浆活动、火山、地震、变质作用等。
地壳运动又以水平运动为主，常形成巨大的褶皱山脉，一般表现为背斜（岩层上拱，中心老、两翼新）成山、向斜（岩层下凹，中心新、两翼老）成谷。
由于背斜顶部受张力，岩层破碎，容易被侵蚀也可形成谷地；向斜中心受挤压，岩层紧密，不易被侵蚀也可形成山岭。

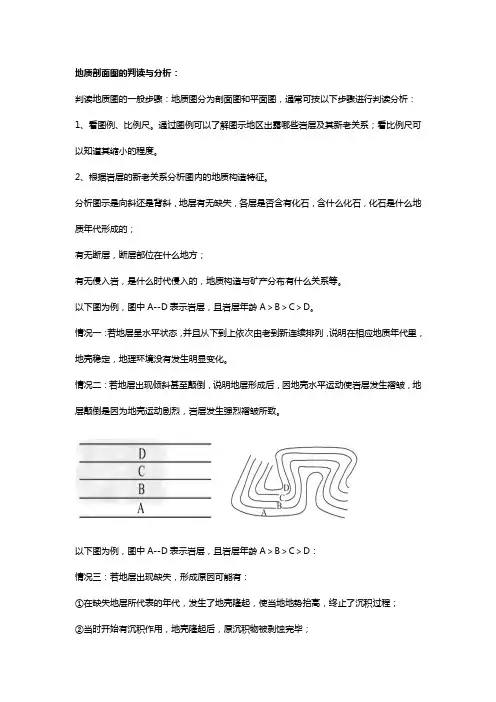

地质剖面图的判读与分析：
判读地质图的一般步骤：地质图分为剖面图和平面图，通常可按以下步骤进行判读分析：1、看图例、比例尺。
通过图例可以了解图示地区出露哪些岩层及其新老关系；看比例尺可以知道其缩小的程度。
2、根据岩层的新老关系分析图内的地质构造特征。
分析图示是向斜还是背斜，地层有无缺失，各层是否含有化石，含什么化石，化石是什么地质年代形成的；
有无断层，断层部位在什么地方；
有无侵入岩，是什么时代侵入的，地质构造与矿产分布有什么关系等。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D。
情况一：若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
情况二：若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：
情况三：若地层出现缺失，形成原因可能有：
①在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；
②当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；
③当时、当地气候变化，没有了沉积物来源。
情况四：若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：
情况五：若地层中有侵入岩存在，说明围岩形成之后又发生了岩浆活动，岩浆活动晚于围岩形成时代。
2020届高三地理复习讲解：地质构造构造图剖面图的判读一、知识讲解地质构造构造图剖面图的判读1．岩层新老关系的判断方法（1）根据地层层序律确定：沉积岩是受沉积作用而形成的，因而一般规律是岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。
如图1中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。
（2）根据生物进化规律判断：由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。
（3）根据岩层的接触关系确定：岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。
如图1中Ⅳ岩层形成晚于其所切穿的岩层Ⅲ和Ⅱ。
变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。
（4）根据海底岩石形成和扩张过程判断：如果是海底岩石，则离海岭越近，其形成的地质年代越晚，离海岭越远，其形成的地质年代越早；或者说离海沟越近，其形成的地质年代越早，离海沟越远，其形成的地质年代越晚。
注意进行上述判断时参照的必须是同一个海岭或者海沟。
2．地质构造判断方法（1）看岩层是否连续，褶皱由连续的褶曲组成。
如图3中的乙、丙为由连续的褶曲组成的褶皱。
（2）看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常形成山岭（如图3中乙）；岩层向下弯曲一般为向斜（如图3中丙），未侵蚀前常形成谷地或盆地。
（3）看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。
（4）看岩层是否受力破裂且沿断裂面有明显的相对位移，即岩块是否有相对上升或下降运动，如图1中Ⅱ处、图3中甲处均为断层。
若只有破裂而无相对位移，只能称为断裂而不能称为断层。
3．地壳运动性质的判断方法（1）若出现大面积成层岩石，说明地壳处于下沉运动中。
（2）若上覆岩层发生侵蚀，说明地壳处于上升运动中。
（3）若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉了。

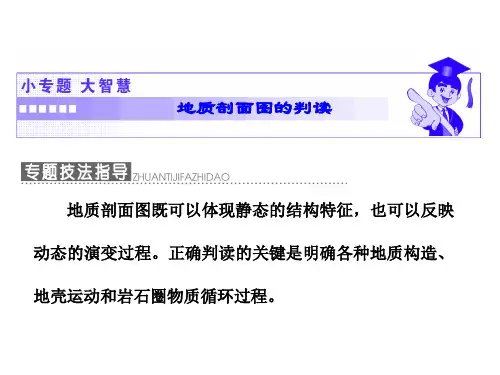

方法技巧：如何判读地质剖面图地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。
正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。
1．岩层新老关系的判断方法(1)根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。
(2)根据生物进化规律判断；由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。
(3)根据岩层的接触关系确定，岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。
变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。
2．地质构造判断方法(1)看岩层是否连续：褶皱由连续的褶曲组成。
(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭；岩层向下弯曲一般为向斜，未侵蚀前常成谷地或盆地。
(3)看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最根本的依据。
(4)看岩层是否受力破裂且沿断裂面有明显的相对位移：若只有破裂而无位移，只能称为断裂而不能称为断层。
3．地壳运动性质的判断方法(1)若出现大面积成层岩石，说明地壳处于下沉运动中。
(2)若上覆岩层发生侵蚀，说明地壳处于上升运动中。
(3)若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。
【典型例题】(2016届雅安模拟)右图中①、②、③、④为沉积岩，⑤、⑥为岩浆岩。
读图，完成下列各题。
1.上图中岩石形成的先后顺序最可能为( )A．①②③④⑤⑥B．⑤⑥④③②①C．④③②①⑤⑥D．④③②①⑥⑤2.若①为石灰岩，则在①与⑤接触部位最可能形成( )A．页岩B．大理岩C．花岗岩D．砂岩思维过程从图表中获取信息答案 1.C 2.B练习：1．下图是某地地质构造示意图，图中( )A．岩层的形成顺序依次为①②③B．甲地是背斜顶部被侵蚀而形成的谷地C．乙地貌是岩层受张力作用后被侵蚀形成D．丙地貌的地质构造与泰山相同(2016·邯郸检测)翡翠玉石是矿物在高温、极高压力条件下(岩浆强烈挤压)重新结晶变质形成的。
高中地理：地质剖面图的判读(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高中地理：地质剖面图的判读(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高中地理：地质剖面图的判读(word版可编辑修改)的全部内容。
高中地理：地质剖面图的判读1．看图例、比例尺:通过图例可以了解图示地区出露哪些岩层及其新老关系；看比例尺可以知道其缩小的程度。
2．根据岩层的新老关系分析图内的地质构造特征，分析图示是向斜还是背斜，地层有无缺失，各层是否含有化石；有无断层,断层部位在什么地方；有无侵入岩,是什么时代侵入的;地质构造与矿产分布有什么关系等。
(1)若地层呈水平状态,并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
(如图)（2)若地层出现倾斜甚至颠倒，说明地层形成后,因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致.(如图）（3）若地层出现缺失，形成原因可能有:一是在缺失地层所代表的年代,发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用,地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。
(如图)(4)若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区地壳上升形成的。
（如图）(5）若地层中有侵入岩存在，说明围岩形成之后又发生了岩浆活动，岩浆活动晚于围岩形成时代。
（如图)3．分析图内的地形特征，有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在、最高点、最低点、相对高差等。
地质剖面图的判读◎考情分析该专题在高考中的高频图表主要有地质剖面图、地貌景观图和示意图。
其中地质剖面图出现频率最高，判读难度较大，是本专题考生读图识图的重难点。
地质剖面图的组成一般由不同年代的岩石组成，考查重点一般是地质构造的判读，地貌类型的判断、岩层新老的判断，地质构造的应用、地壳的演化过程等问题。
地质构造图的判读技巧地质图分为剖面图和平面图，在判读时要分清是平面图还是剖面图，然后再根据以下步骤进行判读分析。
1．看图例、比例尺通过图例可以了解图示地区出露哪些岩层及其新老关系。
看比例尺可以知道缩小的程度。
图例比例尺越来越新2．根据岩层的新老关系分析图内的地质构造特征(1)若岩层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定下沉，地理环境没有发生明显变化。
(2)若岩层出现倾斜甚至颠倒，说明岩层形成后，因地壳水平运动使岩层发生褶皱。
岩层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。
(3)若上下两个岩层之间有明显的侵蚀面存在，说明下部岩层形成后，该地地壳平稳抬升或褶皱隆起上升，地层遭受外力侵蚀。
若侵蚀面上覆有新的岩层，说明该地壳下沉或相邻地区上升；若侵蚀面上部为风化壳，说明地壳上升后一直遭受外力侵蚀。
3．判断地壳运动状况和受外力作用状况(1)褶皱——水平运动。
褶皱水平运动(2)断层——升降运动。
断层升降运动(3)岩层破碎或缺失部分——侵蚀作用。
侵蚀作用(4)有沉积岩层或沉积物说明此处有沉积作用且沉积时地势低洼，可能有过下降运动。
4．看岩层是否缺失若岩层出现缺失，形成原因可能有：一是在缺失岩层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当地开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。
5．看是否有岩浆活动若岩层中有侵入岩存在，说明岩层形成之后又发生了岩浆活动，岩浆活动晚于岩层形成时代。
6．分析图内的地形特征有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在地区、最高点、最低点、相对高差等。
2020届高三地理复习讲解：地质构造构造图剖面图的判读一、知识讲解地质构造构造图剖面图的判读1．岩层新老关系的判断方法（1）根据地层层序律确定：沉积岩是受沉积作用而形成的，因而一般规律是岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。
如图1中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。
（2）根据生物进化规律判断：由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。
（3）根据岩层的接触关系确定：岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。
如图1中Ⅳ岩层形成晚于其所切穿的岩层Ⅲ和Ⅱ。
变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。
（4）根据海底岩石形成和扩张过程判断：如果是海底岩石，则离海岭越近，其形成的地质年代越晚，离海岭越远，其形成的地质年代越早；或者说离海沟越近，其形成的地质年代越早，离海沟越远，其形成的地质年代越晚。
注意进行上述判断时参照的必须是同一个海岭或者海沟。
2．地质构造判断方法（1）看岩层是否连续，褶皱由连续的褶曲组成。
如图3中的乙、丙为由连续的褶曲组成的褶皱。
（2）看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常形成山岭（如图3中乙）；岩层向下弯曲一般为向斜（如图3中丙），未侵蚀前常形成谷地或盆地。
（3）看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。
（4）看岩层是否受力破裂且沿断裂面有明显的相对位移，即岩块是否有相对上升或下降运动，如图1中Ⅱ处、图3中甲处均为断层。
若只有破裂而无相对位移，只能称为断裂而不能称为断层。
3．地壳运动性质的判断方法（1）若出现大面积成层岩石，说明地壳处于下沉运动中。
（2）若上覆岩层发生侵蚀，说明地壳处于上升运动中。
（3）若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉了。
