地质剖面图的判读

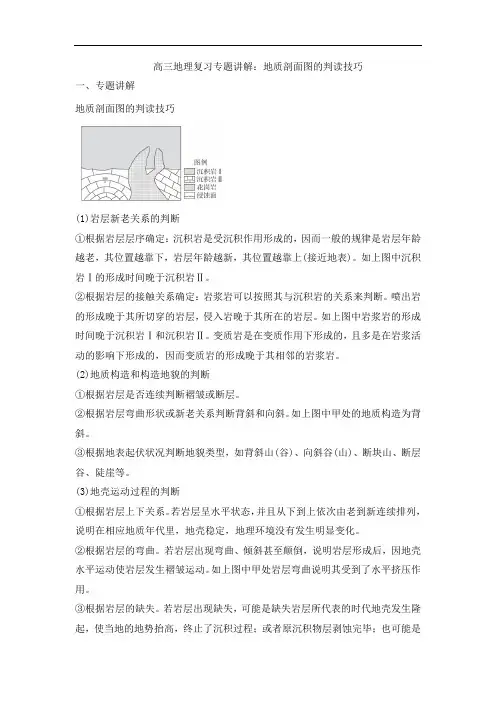

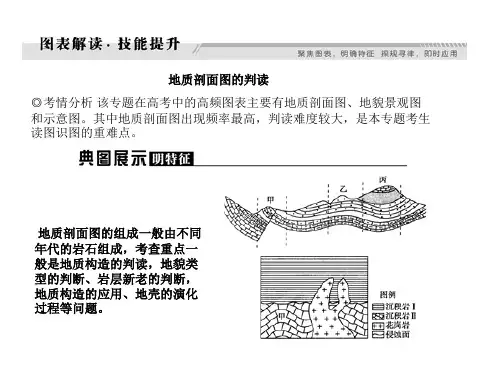

高三地理复习专题讲解：地质剖面图的判读技巧一、专题讲解地质剖面图的判读技巧(1)岩层新老关系的判断①根据岩层层序确定：沉积岩是受沉积作用形成的，因而一般的规律是岩层年龄越老，其位置越靠下，岩层年龄越新，其位置越靠上(接近地表)。

如上图中沉积岩Ⅰ的形成时间晚于沉积岩Ⅱ。

②根据岩层的接触关系确定：岩浆岩可以按照其与沉积岩的关系来判断。

喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。

如上图中岩浆岩的形成时间晚于沉积岩Ⅰ和沉积岩Ⅱ。

变质岩是在变质作用下形成的，且多是在岩浆活动的影响下形成的，因而变质岩的形成晚于其相邻的岩浆岩。

(2)地质构造和构造地貌的判断①根据岩层是否连续判断褶皱或断层。

②根据岩层弯曲形状或新老关系判断背斜和向斜。

如上图中甲处的地质构造为背斜。

③根据地表起伏状况判断地貌类型，如背斜山(谷)、向斜谷(山)、断块山、断层谷、陡崖等。

(3)地壳运动过程的判断①根据岩层上下关系。

若岩层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。

②根据岩层的弯曲。

若岩层出现弯曲、倾斜甚至颠倒，说明岩层形成后，因地壳水平运动使岩层发生褶皱运动。

如上图中甲处岩层弯曲说明其受到了水平挤压作用。

③根据岩层的缺失。

若岩层出现缺失，可能是缺失岩层所代表的时代地壳发生隆起，使当地的地势抬高，终止了沉积过程；或者原沉积物层剥蚀完毕；也可能是当时当地气候变化，没有了沉积物来源。

④根据侵蚀面。

若上下两岩层之间有明显的侵蚀面存在，说明下部岩层形成后，遭受到外力侵蚀。

若侵蚀面上覆新的岩层，是因为之后该地又经历了沉积作用。

如上图甲处上部岩层的不完整说明经历了侵蚀作用，沉积岩Ⅰ的覆盖说明又经历了沉积作用。

⑤根据侵入岩。

若地层中有侵入岩存在，说明围岩形成之后又发生了岩浆活动，岩浆活动晚于围岩形成时代。

如上图中花岗岩的存在说明经历了岩浆侵入。

二、同步训练下图为某地区的地质剖面示意图。

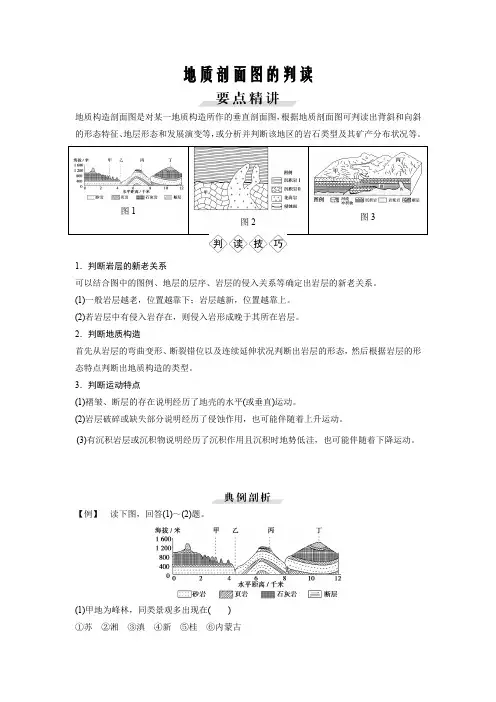

地质剖面图的判读地质构造剖面图是对某一地质构造所作的垂直剖面图，根据地质剖面图可判读出背斜和向斜的形态特征、地层形态和发展演变等，或分析并判断该地区的岩石类型及其矿产分布状况等。

图1图2图31．判断岩层的新老关系可以结合图中的图例、地层的层序、岩层的侵入关系等确定出岩层的新老关系。

(1)一般岩层越老，位置越靠下；岩层越新，位置越靠上。

(2)若岩层中有侵入岩存在，则侵入岩形成晚于其所在岩层。

2．判断地质构造首先从岩层的弯曲变形、断裂错位以及连续延伸状况判断出岩层的形态，然后根据岩层的形态特点判断出地质构造的类型。

3．判断运动特点(1)褶皱、断层的存在说明经历了地壳的水平(或垂直)运动。

(2)岩层破碎或缺失部分说明经历了侵蚀作用，也可能伴随着上升运动。

(3)有沉积岩层或沉积物说明经历了沉积作用且沉积时地势低洼，也可能伴随着下降运动。

【例】读下图，回答(1)～(2)题。

(1)甲地为峰林，同类景观多出现在()①苏②湘③滇④新⑤桂⑥内蒙古A．①②B．③④C．③⑤D．⑤⑥(2)图中()A．甲处侵蚀作用最强烈B．乙处由内力作用形成C．丙处易发生滑坡现象D．丁处是典型的背斜山【析图过程】【标准答案】(1)C(2)C1．(2016·广州市调研)读某区域地质剖面简图，图中甲、乙、丙三处的地质构造分别是()A．断层、向斜、背斜B．断层、背斜、向斜C．向斜、断层、背斜D．背斜、向斜、断层解析：选B。

读图可知，甲岩层断裂且沿断裂面有明显的位移，为断层；乙岩层向上弯曲，为背斜；丙岩层向下弯曲，为向斜。

2．(2016·天津市五校联考)读某地地质剖面图，完成(1)～(3)题。

(1)图中河谷形成的主要地质作用是() A．流水侵蚀B．断层下陷C．向斜凹陷D．背斜张裂(2)图中地层，形成最早的是()(3)图中时间最可能是()A．早晨B．半夜C．午后D．傍晚答案：(1)A(2)B(3)C。

地质构造图的判读技巧1．以地质剖面图为例2．地质构造图的判读技巧地质图分为剖面图和平面图，在判读时要分清是平面图还是剖面图，然后再根据以下步骤进行判读分析。

(1)看图例、比例尺：通过图例可以了解图示地区出露哪些岩层及其新老关系。

看比例尺可以知道缩小的程度。

(2)根据岩层的新老关系分析图内的地质构造特征：①若岩层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定下沉，地理环境没有发生明显变化。

②若岩层出现倾斜甚至颠倒，说明岩层形成后，因地壳水平运动使岩层发生褶皱。

岩层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。

③若上下两个岩层之间有明显的侵蚀面存在，说明下部岩层形成后，该地地壳平稳抬升或褶皱隆起上升，地层遭受外力侵蚀。

若侵蚀面上覆有新的岩层，说明该地壳下沉或相邻地区上升；若侵蚀面上部为风化壳，说明地壳上升后一直遭受外力侵蚀。

(3)判断地壳运动状况和受外力作用状况：①褶皱——水平运动。

②断层——升降运动。

③岩层破碎或缺失部分——侵蚀作用。

④有沉积岩层或沉积物说明此处有沉积作用且沉积时地势低洼，可能有过下降运动。

(4)看岩层是否缺失若岩层出现缺失，形成原因可能有：一是在缺失岩层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当地开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。

(5)看是否有岩浆活动：若岩层中有侵入岩存在，说明岩层形成之后又发生了岩浆活动，岩浆活动晚于岩层形成时代。

(6)分析图内的地形特征：有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在地区、最高点、最低点、相对高差等。

如没有等高线，则可以根据水系的分布来分析地形特点，河流总是从地势高处流向地势低处，根据河流流向可判断出地势的高低起伏状态。

(7)指导人们的找矿行为：①包括利用向斜构造找水。

②利用背斜找油。

③利用向斜、背斜确定钻矿位置。

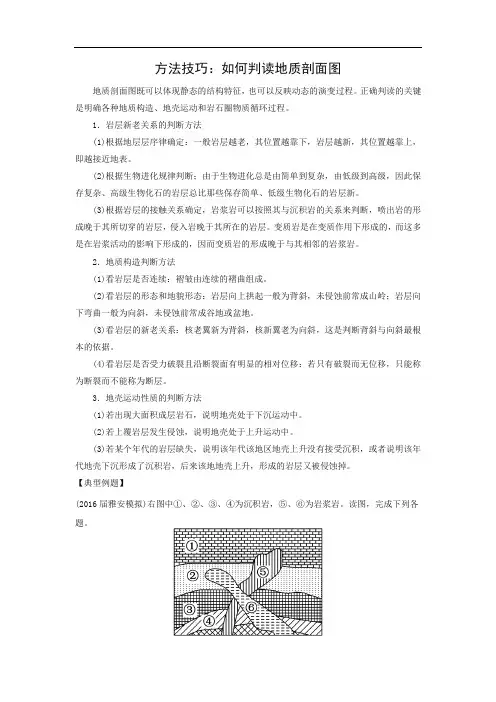

方法技巧：如何判读地质剖面图地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。

正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。

1．岩层新老关系的判断方法(1)根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。

(2)根据生物进化规律判断；由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。

(3)根据岩层的接触关系确定，岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。

变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。

2．地质构造判断方法(1)看岩层是否连续：褶皱由连续的褶曲组成。

(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭；岩层向下弯曲一般为向斜，未侵蚀前常成谷地或盆地。

(3)看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最根本的依据。

(4)看岩层是否受力破裂且沿断裂面有明显的相对位移：若只有破裂而无位移，只能称为断裂而不能称为断层。

3．地壳运动性质的判断方法(1)若出现大面积成层岩石，说明地壳处于下沉运动中。

(2)若上覆岩层发生侵蚀，说明地壳处于上升运动中。

(3)若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。

【典型例题】(2016届雅安模拟)右图中①、②、③、④为沉积岩，⑤、⑥为岩浆岩。

读图，完成下列各题。

1.上图中岩石形成的先后顺序最可能为( )A．①②③④⑤⑥B．⑤⑥④③②①C．④③②①⑤⑥D．④③②①⑥⑤2.若①为石灰岩，则在①与⑤接触部位最可能形成( )A．页岩B．大理岩C．花岗岩D．砂岩思维过程从图表中获取信息答案 1.C 2.B练习：1．下图是某地地质构造示意图，图中( )A．岩层的形成顺序依次为①②③B．甲地是背斜顶部被侵蚀而形成的谷地C．乙地貌是岩层受张力作用后被侵蚀形成D．丙地貌的地质构造与泰山相同(2016·邯郸检测)翡翠玉石是矿物在高温、极高压力条件下(岩浆强烈挤压)重新结晶变质形成的。

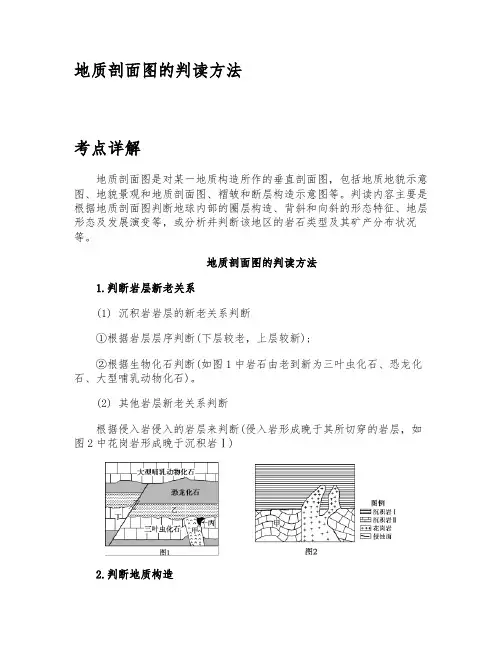

地质剖面图的判读方法考点详解地质剖面图是对某一地质构造所作的垂直剖面图，包括地质地貌示意图、地貌景观和地质剖面图、褶皱和断层构造示意图等。

判读内容主要是根据地质剖面图判断地球内部的圈层构造、背斜和向斜的形态特征、地层形态及发展演变等，或分析并判断该地区的岩石类型及其矿产分布状况等。

地质剖面图的判读方法1.判断岩层新老关系(1) 沉积岩岩层的新老关系判断①根据岩层层序判断(下层较老，上层较新);②根据生物化石判断(如图1中岩石由老到新为三叶虫化石、恐龙化石、大型哺乳动物化石)。

(2) 其他岩层新老关系判断根据侵入岩侵入的岩层来判断(侵入岩形成晚于其所切穿的岩层，如图2中花岗岩形成晚于沉积岩Ⅰ)2.判断地质构造(1) 岩层连续且弯曲为褶皱。

(2) 岩层向上拱起为背斜，向下弯曲为向斜。

(3) 岩层中间老、两翼新为背斜，岩层中间新、两翼老为向斜。

(4) 岩层不连续且有明显位移为断层。

3.判断地表运动状况(1) 根据岩层上下关系若岩层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。

(2) 根据岩层的弯曲若岩层出现弯曲、倾斜甚至颠倒，说明岩层形成后，因地壳水平运动使岩层发生褶皱运动。

如图3中乙处岩层弯曲说明受到了水平挤压作用。

(3) 根据岩层的缺失若岩层出现缺失，可能是缺失岩层所代表的时代地壳发生隆起，使当地的地势抬高，终止了沉积过程，或者原沉积物被剥蚀完毕，也可能是当时当地气候变化，没有了沉积物来源。

(4) 根据侵蚀面若上下两岩层之间有明显的侵蚀面存在，说明下部岩层形成后，遭受到外力侵蚀。

若侵蚀面上覆盖新的岩层，是因为之后该地又经历了沉积作用。

如图2甲处上部岩层不完整说明经历了侵蚀作用，沉积岩Ⅰ的覆盖说明又经历了沉积作用。

(5) 根据侵入岩若地层中有侵入岩存在，说明围岩形成之后又发生了岩浆活动，岩浆活动晚于围岩形成时代。

如图2中花岗岩的存在说明经历了岩浆侵入4.判断地貌类型根据地势起伏并结合地质构造，判断地貌类型，如背斜山、向斜谷、背斜谷、向斜山(如图3中丙)、断块山、陡崖等。

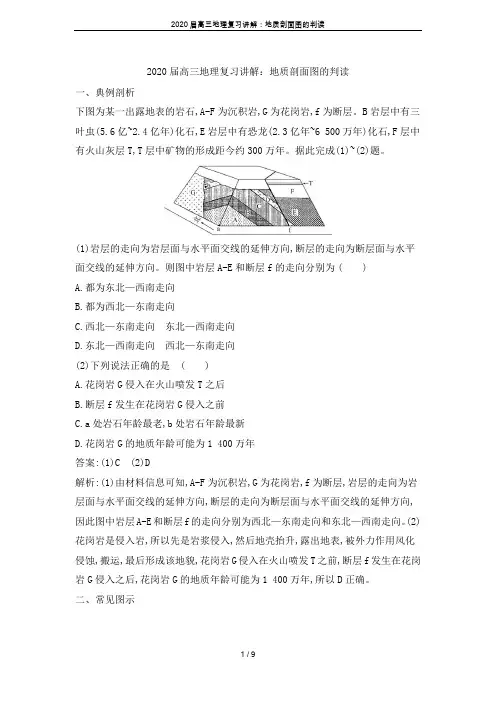

2020届高三地理复习讲解：地质剖面图的判读一、典例剖析下图为某一出露地表的岩石,A-F为沉积岩,G为花岗岩,f为断层。

B岩层中有三叶虫(5.6亿~2.4亿年)化石,E岩层中有恐龙(2.3亿年~6 500万年)化石,F层中有火山灰层T,T层中矿物的形成距今约300万年。

据此完成(1)~(2)题。

(1)岩层的走向为岩层面与水平面交线的延伸方向,断层的走向为断层面与水平面交线的延伸方向。

则图中岩层A-E和断层f的走向分别为( )A.都为东北—西南走向B.都为西北—东南走向C.西北—东南走向东北—西南走向D.东北—西南走向西北—东南走向(2)下列说法正确的是( )A.花岗岩G侵入在火山喷发T之后B.断层f发生在花岗岩G侵入之前C.a处岩石年龄最老,b处岩石年龄最新D.花岗岩G的地质年龄可能为1 400万年答案:(1)C (2)D解析:(1)由材料信息可知,A-F为沉积岩,G为花岗岩,f为断层,岩层的走向为岩层面与水平面交线的延伸方向,断层的走向为断层面与水平面交线的延伸方向,因此图中岩层A-E和断层f的走向分别为西北—东南走向和东北—西南走向。

(2)花岗岩是侵入岩,所以先是岩浆侵入,然后地壳抬升,露出地表,被外力作用风化侵蚀,搬运,最后形成该地貌,花岗岩G侵入在火山喷发T之前,断层f发生在花岗岩G侵入之后,花岗岩G的地质年龄可能为1 400万年,所以D正确。

二、常见图示地质剖面图是对某一地质构造所作的垂直剖面图,包括地质地貌示意图、地貌景观和地质剖面图、褶皱和断层构造示意图等。

判断内容主要是根据地质剖面图判读地球内部的圈层构造、背斜和向斜的形态特征、地层形态和发展演变等,或分析并判断该地区的岩石类型及其矿产分布状况等。

常见图示图1 地质地貌示意图图2 地貌景观和地质剖面图图3 褶皱和断层构造示意图三、判读技巧地质剖面图既可以体现静态的结构特征,也可以反映动态的演变过程。

正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。
