高考地理课时练习：岩石圈物质循环图和地质剖面图的判读

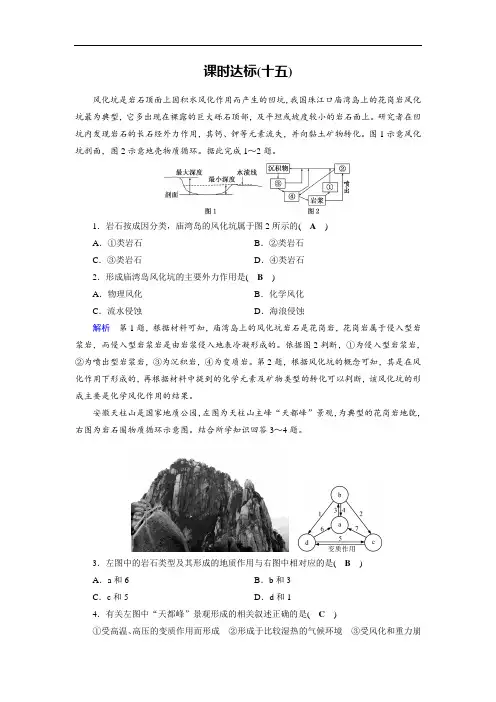

课时达标(十五)风化坑是岩石顶面上因积水风化作用而产生的凹坑，我国珠江口庙湾岛上的花岗岩风化坑最为典型，它多出现在裸露的巨大砾石顶部，及平坦或坡度较小的岩石面上。

研究者在凹坑内发现岩石的长石经外力作用，其钙、钾等元素流失，并向黏土矿物转化。

图1示意风化坑剖面，图2示意地壳物质循环。

据此完成1～2题。

1．岩石按成因分类，庙湾岛的风化坑属于图2所示的(A)A．①类岩石B．②类岩石C．③类岩石D．④类岩石2．形成庙湾岛风化坑的主要外力作用是(B)A．物理风化B．化学风化C．流水侵蚀D．海浪侵蚀解析第1题，根据材料可知，庙湾岛上的风化坑岩石是花岗岩，花岗岩属于侵入型岩浆岩，而侵入型岩浆岩是由岩浆侵入地表冷凝形成的。

依据图2判断，①为侵入型岩浆岩，②为喷出型岩浆岩，③为沉积岩，④为变质岩。

第2题，根据风化坑的概念可知，其是在风化作用下形成的，再根据材料中提到的化学元素及矿物类型的转化可以判断，该风化坑的形成主要是化学风化作用的结果。

安徽天柱山是国家地质公园，左图为天柱山主峰“天都峰”景观，为典型的花岗岩地貌，右图为岩石圈物质循环示意图。

结合所学知识回答3～4题。

3．左图中的岩石类型及其形成的地质作用与右图中相对应的是(B)A．a和6 B．b和3C．c和5 D．d和14．有关左图中“天都峰”景观形成的相关叙述正确的是(C)①受高温、高压的变质作用而形成②形成于比较湿热的气候环境③受风化和重力崩解作用而形成④经历了地壳的上升运动A．①③B．②④C．③④D．①④解析第3题，根据岩石圈物质循环规律，再结合右图中“变质作用”这一信息，可确定d为变质岩；箭头“三进一出”的为岩浆，由此得出a为岩浆；4、6、7为重熔再生作用；由岩浆经冷却凝固作用形成岩浆岩，确定b为岩浆岩；3为内力作用；剩下c为沉积岩，2、5为外力作用，故B正确。

第4题，出露地表呈现山岭的“天都峰”是花岗岩地貌景观。

花岗岩是侵入型岩浆岩，在地球内力作用下形成。

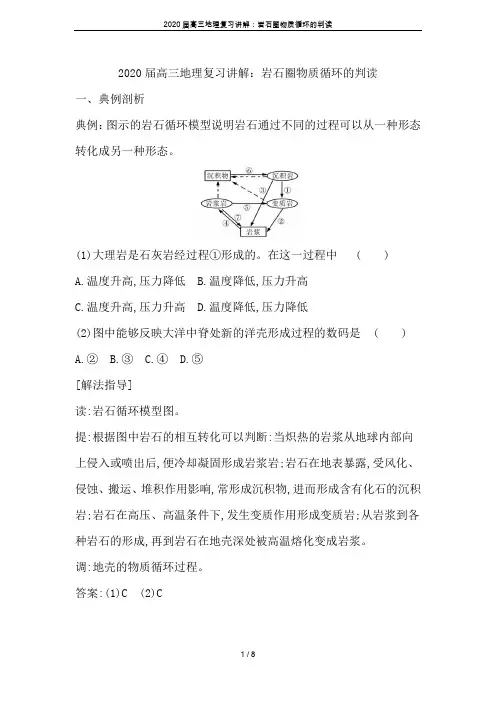

2020届高三地理复习讲解：岩石圈物质循环的判读一、典例剖析典例：图示的岩石循环模型说明岩石通过不同的过程可以从一种形态转化成另一种形态。

(1)大理岩是石灰岩经过程①形成的。

在这一过程中( )A.温度升高,压力降低B.温度降低,压力升高C.温度升高,压力升高D.温度降低,压力降低(2)图中能够反映大洋中脊处新的洋壳形成过程的数码是( )A.②B.③C.④D.⑤[解法指导]读:岩石循环模型图。

提:根据图中岩石的相互转化可以判断:当炽热的岩浆从地球内部向上侵入或喷出后,便冷却凝固形成岩浆岩;岩石在地表暴露,受风化、侵蚀、搬运、堆积作用影响,常形成沉积物,进而形成含有化石的沉积岩;岩石在高压、高温条件下,发生变质作用形成变质岩;从岩浆到各种岩石的形成,再到岩石在地壳深处被高温熔化变成岩浆。

调:地壳的物质循环过程。

答案:(1)C (2)C解析:(1)沉积岩经过高温、高压的变质作用变成变质岩。

①过程代表变质作用,这一过程中温度升高,压力升高。

(2)大洋中脊处新的洋壳是岩浆冷却凝固形成的。

图中④表示岩浆冷却凝固形成岩浆岩。

思:要明确各种岩石与岩浆之间的互相转化关系,把握好箭头的方向,根据其相互转化明确岩石类型及作用过程。

[考法指导]二、知识归纳岩石圈的物质循环1.A沉积岩、B变质岩、C岩浆、D侵入型岩浆岩、E喷出型岩浆岩。

2.图中地质作用中属于内力作用的字母是a属于外力作用的字母是b。

3.写出图中各代码代表的地理事象。

(其中丙为沉积岩)甲为岩浆,乙为岩浆岩,丁为变质岩。

Ⅰ冷却凝固作用,Ⅱ风化、侵蚀、搬运、堆积和固结成岩作用,Ⅲ重熔再生,Ⅳ变质作用。

判断岩石圈的物质循环箭头含义(1)指向岩浆岩的箭头——冷却凝固作用,是内力作用。

(2)指向沉积岩的箭头——风化、侵蚀、搬运、堆积、固结成岩作用,是外力作用。

(3)指向变质岩的箭头——变质作用,是内力作用。

(4)指向岩浆的箭头——重熔再生作用,是内力作用。

三、跟踪训练白云山位于福建省福安市西北部,是世界地质公园、国家级风景名胜区。

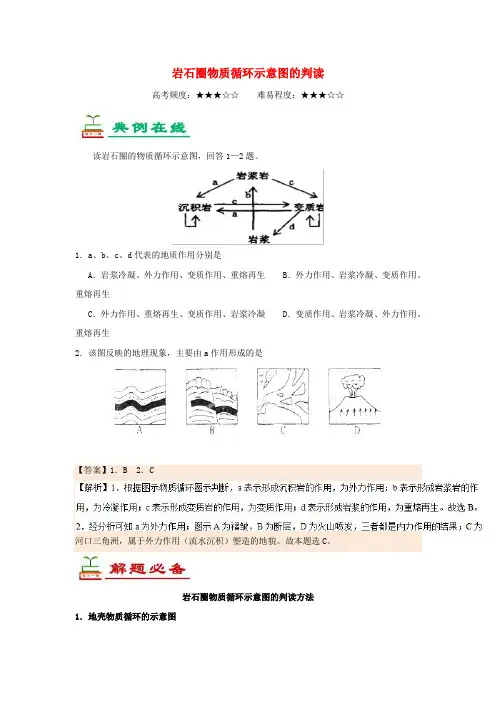

岩石圈物质循环示意图的判读
高考频度：★★★☆☆难易程度：★★★☆☆
读岩石圈的物质循环示意图，回答1—2题。

1．a、b、c、d代表的地质作用分别是
A．岩浆冷凝、外力作用、变质作用、重熔再生 B．外力作用、岩浆冷凝、变质作用、重熔再生
C．外力作用、重熔再生、变质作用、岩浆冷凝 D．变质作用、岩浆冷凝、外力作用、重熔再生
2．该图反映的地理现象，主要由a作用形成的是
【答案】1．B 2．C
河口三角洲，属于外力作用（流水沉积）塑造的地貌。

故本题选C。

岩石圈物质循环示意图的判读方法
1．地壳物质循环的示意图
图一
图二
2．岩石圈的物质循环图的判读
(1)关键是判断岩浆与岩浆岩。

岩浆岩只能由岩浆冷却凝固而成，即只有一个箭头指向的就是岩浆岩。

(2)岩浆是岩石转化的“起点”，也是三大类岩石的“归宿”，即有三个箭头指向它。

(3)岩石均可经外力作用形成沉积岩；岩石均可经变质作用形成变质岩；三大类岩石均可重熔再生形成岩浆。

万寿岩遗址位于福建省三明市，岩石由石灰岩构成，岩溶发育，生成若干洞穴。

万寿岩遗址是第五批公布的全国重点文物保护单位。

下面左图是万寿岩遗址景观图，右图是岩石圈物质循环图。

读图回答1—2题。

1．右图中与万寿岩形成密切相关的地质作用是
A．①B．②C．③D．④2．下列地貌景观与万寿岩洞穴成因相同的是
A．桂林山水B．青藏高原C．泰山D．庐山【答案】1．B 2．A。

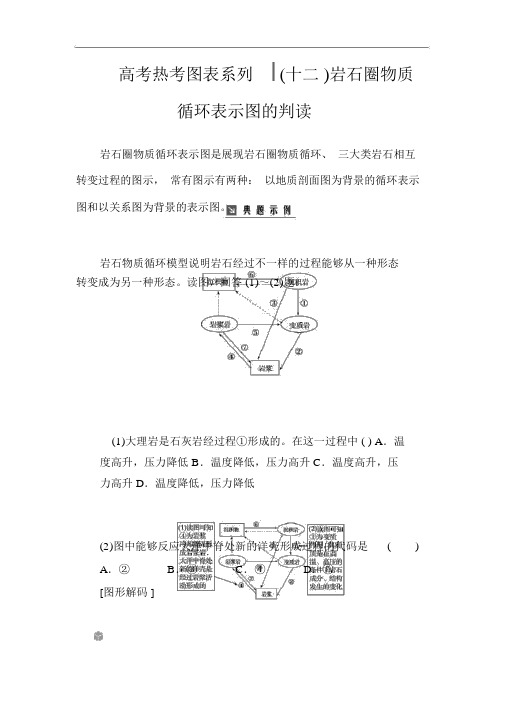

高考热考图表系列(十二 )岩石圈物质循环表示图的判读岩石圈物质循环表示图是展现岩石圈物质循环、三大类岩石相互转变过程的图示，常有图示有两种：以地质剖面图为背景的循环表示图和以关系图为背景的表示图。

岩石物质循环模型说明岩石经过不一样的过程能够从一种形态转变成为另一种形态。

读图，回答 (1)～(2)题。

(1)大理岩是石灰岩经过程①形成的。

在这一过程中 ( ) A．温度高升，压力降低 B．温度降低，压力高升C．温度高升，压力高升 D．温度降低，压力降低(2)图中能够反应大洋中脊处新的洋壳形成过程的代码是()A．②B．③C．④D．⑤[图形解码 ]答案： (1)C (2)C 判读技巧1．判断三大类岩石和岩浆 (以下列图为例 )判断三大类岩石和岩浆，大概能够用出入箭头的多少来划分：①岩浆：三进一出。

②变质岩和堆积岩：二进二出。

③岩浆岩：一进三出。

注：堆积物指向的必定是堆积岩，堆积岩一般含有化石并拥有层理结构。

2．判断箭头含义①指向岩浆岩的箭头——冷却凝结，是内力作用。

②指向堆积岩的箭头——风化、侵害、搬运、聚积、固结成岩作用，是外力作用。

③指向变质岩的箭头——变质作用，是内力作用。

④指向岩浆的箭头——重熔重生作用，是内力作用。

3．地壳物质循环变式图地壳物质循环在实质考题中有很多种变式图，以下列图所示：(2018 ·甘肃河西期中 )图甲为黄山“猴子观海”景观，“猴子”由花岗岩构成，独居峰顶，静观山下云海。

图乙为地壳物质循环表示图。

读图，达成 1～2 题。

1．构成“猴子”的岩石按成因属于图乙中的()A．甲B．乙C．丙D．丁2．将棱角分明的花岗岩塑造成绘声绘色的“猴子”的主要地质作用是()A．海浪侵害B．风力侵害C．冰川侵害D．风化作用分析：第 1 题，花岗岩是岩浆岩，依照“三进一出是岩浆”，可判断甲为岩浆，则乙必定是岩浆岩。

第 2 题，这类地质作用是典型的花岗岩球状风化作用。

答案：高考热考图表系列(十三 )地质剖面图的判读地质剖面图是对某一地质结构所作的垂直剖面图，包含地质地貌表示图、地貌景观和地质剖面图、褶皱和断层结构表示图等。

2021高考地理命题方向：岩石圈物质循环示意图的判读命题方向1 岩石圈物质循环示意图的判读台湾省野柳风景区的海边，有种发育在沉积砂岩上的奇特自然景观——“豆腐岩”(下左图)。

下右图为岩石圈物质循环示意图。

据此完成1～2题。

1．“豆腐岩”在成因上属于( )A．甲 B．乙C．丙 D．丁答案 B解析据材料信息“沉积砂岩”可知，“豆腐岩”在成因上属于沉积岩。

根据图示，岩浆只能形成岩浆岩，故丙是岩浆岩；沉积物箭头指向乙，说明乙为沉积岩；所以“豆腐岩”在成因上属于乙，B项正确。

2．“豆腐岩”景观形成的地质过程可能是( )A．海底沉积—地壳抬升—风化作用—海水侵蚀B．板块张裂—岩浆侵入—岩浆冷凝—海水侵蚀C．海底沉积—岩浆侵入—地壳抬升—海水侵蚀D．板块碰撞—地壳抬升—风力搬运—海水侵蚀答案 A解析据材料可知，该风景区位于海边，“豆腐岩”属于砂岩。

砂岩是一种沉积岩，属于水成岩，沉积环境多为河床或海底，故“豆腐岩”的形成首先要经过海底沉积，然后由于地壳抬升，海底砂岩露出海面，接受风化作用，使岩石表面破碎，最后受到海水侵蚀，岩性较软的部分被侵蚀掉，相对坚硬的部分保留下来形成了“豆腐岩”景观。

故“豆腐岩”景观形成的地质过程可能是海底沉积—地壳抬升—风化作用—海水侵蚀。

同步训练黑曜石形成于火山爆发时岩浆流的外缘,具有类似玻璃的特性。

读地质循环示意图,完成1~2题。

1.黑曜石与其形成过程对应正确的是( )A.a—③B.b—②C.c—④D.d—①2.图中b到d的过程( )A.均在地表进行B.能量均来自太阳能C.物质都来自地壳内部D.岩石性质发生改变[解析] 1.A 2.D 第1题,由题目可知,黑曜石形成于火山喷发时岩浆流的外缘,为岩浆冷凝形成。

根据图中各物质之间的转化关系判断,a为岩浆岩,③为冷凝作用;b为风化物,②为高温熔化;c为沉积岩,④为堆积作用;d为变质岩,①为变质作用。

第2题,读图可知,b到d的过程为风化物转变为变质岩的过程,是先经历了堆积作用,后经过变质作用形成的,岩石性质发生了变化。

【尝试解答】(1)D (2)C
(2021·北京丰台区期末)下图为某地区地质剖面图。

读图，回答1～2题。

1．岩浆岩形成年代的先后顺序是( )
A．①②③
B．②③①
C．③①②
D．③②①
2．图中( )
A．甲处的断层由内外力共同作用而形成
B．乙处是因地壳水平运动而形成的向斜
C．丙处可能有化石且可能存在变质作用
D．丁处地表形态是由火山灰堆积而形成
解析：第1题，根据岩浆通道状态来判断岩浆岩形成年代的先后顺序，②所在岩浆通道最早被上层沉积岩层覆盖，形成最早；③岩浆通道也有上覆沉积岩层；①岩浆通道没有受到影响，形成最晚，则先后顺序是②③①。

故选B。

第2题，甲处的断层是岩层挤压断裂后形成，是内力作用的结果，A错误；乙处岩层向上拱起，是因地壳水平运动而形成的背斜，B错误；丙位于沉积岩层，可能有化石存在，又在岩浆通道附近，故可能存在变质作用，C正确；丁处是火山活动使岩浆喷出后冷却凝固的结果，火山灰堆积作用影响很小，D错误。

故选C。

答案：1.B 2.C。

岩石圈物质循环示意图的判读[知识点拨]岩石圈物质循环示意图是展示岩石圈物质循环、三大类岩石相互转化过程的图示。

常见图示有两种：以地质剖面图为背景的循环示意图和以关联图为背景的示意图。

岩石圈物质循环示意图类型多种多样，但都是说明岩浆、岩浆岩、沉积岩、变质岩之间的循环关系，这种关系的实质是内外力作用。

岩浆岩只能由岩浆转化而来，岩浆指向外的箭头一定指向岩浆岩。

岩浆岩、变质岩和已形成的沉积岩能转化成沉积岩或沉积物；岩浆岩、沉积岩和(2016·高考江苏卷改编)下图为地球系统物质循环示意图。

读图回答下题。

关于图中①②③④所示箭头代表的地质作用，正确的是( )a．①指化学沉积作用b．②指搬运作用c．③指成岩作用d．④指火山喷发作用A．ab B．adC．bd D．cd[审答流程][标准答案] B[对点练习]图a为桂林象鼻山景观图，图b为岩石圈物质循环示意图。

读图回答1～2题。

1.图a中岩石类型属于图b中的( )A．甲B．乙C．丙D．丁2.形成该景观的地质作用的先后顺序是( )A．④—⑦—③B．②—③—④C．⑥—①—③D．③—④—⑤答案：1.C 2.A下图为岩石圈物质循环示意图，图中Ⅰ、Ⅱ、Ⅲ分别代表沉积环境、熔融环境和变质环境，箭头线代表不同的地质过程。

读图，回答3～4题。

3.花岗岩的形成过程属于( )A.①B.③C.④D.⑤4.古生物进入并成为岩石中化石的地质环境和过程是( )A.Ⅰ—①B.Ⅱ—③C.Ⅲ—⑤D.Ⅰ—⑥解析第3题，根据地壳物质循环规律，结合图，可知②代表重熔作用，③代表岩浆活动，④代表地壳运动，⑤代表变质作用，花岗岩的形成过程属于岩浆冷凝作用。

第4题，化石存在于沉积岩中，是古生物的遗体保留在沉积环境中，经过长期的外力作用而形成的。

答案 3.B 4.A5.(2016·江苏地理，21)下图为地球系统物质循环示意图。

读图回答下题。

(双选)关于图中①、②、③、④所示箭头代表的地质作用，正确的是( )A．①指化学沉积作用B．②指搬运作用C．③指成岩作用D．④指火山喷发作用答案AD(2015·上海地理，13～14)根据岩石的质地，如矿物颗粒的大小、有无气孔、致密程度、形状等可以推测岩石的形成过程和形成环境。

岩石圈物质循环示意图的判读岩石圈物质循环示意图是展示岩石圈物质循环、三大类岩石相互转化过程的图示，常见图示有两种：以地质剖面图为背景的循环示意图和以关联图为背景的示意图。

[常考图示]1．判断三大类岩石和岩浆(以下图为例) 判断三大类岩石和岩浆，大致可以用进出箭头的多少来区分：①岩浆：三进一出。

②岩浆岩：一进三出。

③变质岩和沉积岩：二进二出。

注：沉积物指向的一定是沉积岩，沉积岩一般含有化石并具有层理构造。

2．判断箭头含义①指向岩浆岩的箭头——冷却凝固，是内力作用。

②指向沉积岩的箭头——风化、侵蚀、搬运、堆积、固结成岩作用，是外力作用。

③指向变质岩的箭头——变质作用，是内力作用。

④指向岩浆的箭头——重熔再生作用，是内力作用。

[应用体验]1．图甲为板块运动示意图，图乙为岩石圈物质循环示意图。

读图回答(1)～(2)题。

(1)在图甲所示板块边界区域，可能形成的地表形态为( )A．东非裂谷B．海岸山脉 C．大西洋 D．喜马拉雅山脉(2)在图甲①处，最可能形成的岩石类型应为图乙中的( )A．a B．b C．c D．d[解析]1．由题干中的文字说明可知图甲为两板块挤压碰撞区，图乙为岩石圈物质循环图。

a、b、c、d代表岩浆和三大类岩石，箭头表示地质作用。

2．由题图可获取以下信息：答案：(1)B (2)B2．(2015·乌鲁木齐二诊)天山大峡谷高大山体由红色砂岩和粗砂砾石组成，峡谷细长陡峭，崖壁下部有大小不一的洞穴分布。

下图为岩石圈物质循环示意图。

读图完成(1)～(2)题。

(1)崖壁下部洞穴的成因最有可能是( )A．冰川侵蚀 B．风力侵蚀 C．流水侵蚀 D．海水侵蚀(2)峡谷中的主要岩石类型属于右图中的( )A．甲 B．乙 C．丙 D．丁解析：第(1)题，由天山大峡谷细长陡峭可知其为流水侵蚀形成的；冰川侵蚀的河谷地貌呈“U”型，坡度平缓；风力侵蚀的典型地貌为风蚀城堡、风蚀蘑菇；该地没有海水侵蚀。

选C。

第(2)题，红色砂岩和粗砂砾石为沉积岩。

“岩石圈物质循环图”的判读技巧作者：王静来源：《试题与研究·高考文综地理》2016年第03期一、解答技巧在地质循环中，地壳物质在内、外力作用下不断运动和变化，从岩浆到形成各种岩石，又到新岩浆的产生，周而复始，构成了地壳物质循环的过程。

要使岩石实现转化，必须具备三个条件：一是能量来源，地球内部的热能和外部的太阳能是岩石转化的动力；二是物质运动，地质循环和外力的搬运是岩石转化的链条；三是地质作用，外力作用、变质作用、岩浆上升冷凝、高温熔化是岩石转化的基本条件。

对于岩石圈的物质循环，可归纳为以下三类模式图：1.三大类岩石和岩浆之间的互相转化此类图相对简单，仅仅是三大类岩石和岩浆之间的相互转化，对此图具体解读如下：2.沉积岩形成过程中常展现出沉积物的固结成岩环节如图2所示，在各类岩石形成沉积岩的过程中，分成了两个步骤：先由岩浆岩或变质岩经过风化、侵蚀、搬运、堆积作用形成沉积物，然后沉积物再经固结成岩作用形成新的沉积岩。

3.岩浆岩根据形成条件不同又可分为喷出岩和侵入岩此类图中，增加了沉积物环节，而且体现了两种岩浆岩类型——侵入岩与喷出岩。

地下深处的岩浆，既可以侵入地壳上部，形成侵入岩；也可以喷出地表，形成喷出岩。

喷出岩或侵入岩经过隆起出露地表后，可经过风化、侵蚀、搬运、堆积作用形成沉积物，而后沉积物再经过固结成岩作用形成新的沉积岩。

4.方法总结地壳物质循环过程的变式图较多，但不管哪种变式图，我们在判断地壳物质名称时都大致可以用进出箭头的多少来区分：（1）岩浆：三进一出。

岩浆是“岩石之本”，地壳物质循环源于岩浆，也是地壳物质循环中各类岩石的起点和归宿，因此有三个箭头指向的应是岩浆。

（2）岩浆岩：一进三出。

在组成地壳的物质中，岩浆岩只能由岩浆上升冷却凝固形成，因此只有一个箭头指向的是岩浆岩。

（3）变质岩和沉积岩：二进二出。

岩浆岩可形成沉积岩和变质岩，沉积岩和变质岩可互相转化，因此有两个箭头指向的一般是沉积岩或变质岩。
