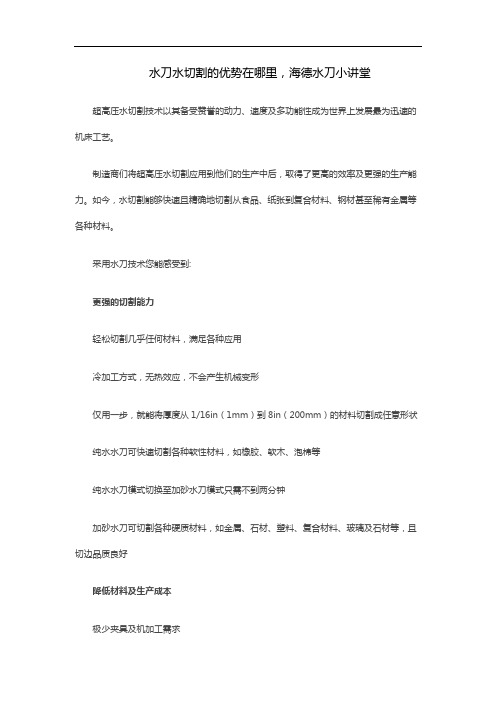

水刀水切割的优势在哪里，海德水刀小讲堂超高压水切割技术以其备受赞誉的动力、速度及多功能性成为世界上发展最为迅速的机床工艺。
制造商们将超高压水切割应用到他们的生产中后，取得了更高的效率及更强的生产能力。
如今，水切割能够快速且精确地切割从食品、纸张到复合材料、钢材甚至稀有金属等各种材料。
采用水刀技术您能感受到:
更强的切割能力
轻松切割几乎任何材料，满足各种应用
冷加工方式，无热效应，不会产生机械变形
仅用一步，就能将厚度从1/16in（1mm）到8in（200mm）的材料切割成任意形状纯水水刀可快速切割各种软性材料，如橡胶、软木、泡棉等
纯水水刀模式切换至加砂水刀模式只需不到两分钟
加砂水刀可切割各种硬质材料，如金属、石材、塑料、复合材料、玻璃及石材等，且切边品质良好
降低材料及生产成本
极少夹具及机加工需求
切割精确且边缘工整，能满足紧密排版的要求。
减少废品的产生同时，提高利润和生产率
绿色技术、互补工艺
水刀在生产中可作为其它切割方式，如线切割、激光、铣切及等离子的互补技术
尽管每一个车间都有其独特的切割工艺要求，但大多数都会发现水刀既提高了他们的生产能力，又增加了利润
水刀切割无粉尘、无有毒气体及其它气体杂质，不会产生任何有毒物质。
2 3年1 月中国医学物理学杂志Oct.,2 3第2 卷第4期Chinese Journal of Medical PhysicsVol.2 .No.4外科新技术-水刀（water jet scalpel ）谢丹玫（重庆医科大学图书馆，重庆 4 16）摘要：介绍近年出现的外科新技术-水刀（water jet scalpel ）及其在肝胆外科、颌面外科、骨外科、神经外科、泌尿外科、耳鼻喉科和眼科手术中的应用。
关键词：水刀；喷射压强；喷嘴直径；液体吸收中图分类号：R318.6文献标识码：A文章编号：1005-202X （2003）04-0274-02从小孔中喷出的高压水流原本在工业中用作清洗、打孔和切割的工具。
它对人体可以产生广泛的内部损害而只表现出极小的外部证据[1-2]。
1980年报告了高压水喷（high-pressurewater jet ）的第一次医学应用，当时是用于器官切割[2]。
开初，该技术主要用于肝胆外科，后来逐步发展到了颌面外科、整形外科、泌尿外科、骨科、耳鼻喉科、眼科、创伤外科等外科领域。
我们现在把该技术称为水刀（water jet scalpel ）。
水刀可以常规开放式使用（open ），也可结合内窥镜使用。
水刀结合内窥镜使用时叫内窥镜水刀（hydrolaparoscope ）[3]。
1新技术可能存在的问题与任何新技术的采用一样，水刀在医学应用之初，也遇到过一些问题。
大致有：（1）切割深度控制问题；（2）分离出的微小组织块和游离细胞对手术区的污染问题，特别是在肿瘤摘除时，担心肿瘤的扩散和种植；（3）在结合内窥镜使用时，反喷的水雾对内窥镜产生的光学污染问题[4]；（4）静脉空气栓塞问题[5]；（5）液体吸收问题[6]；（6）血管、神经损害问题[7-8]；（7）器械的无菌问题[9]。
2新技术的主要技参数新器械的主要控制参数是喷水的压强（几十Bar ）和喷嘴（nozzle ）的直径（几百微米）[8,10-13]。
医用海博刀原理今天来聊聊医用海博刀原理。
我第一次听到“医用海博刀”这个词的时候，真的是一头雾水，就像突然听到一个来自外太空的科技名词一样。
不过后来接触多了，发现它还挺有意思的。
那我们先从生活中的一个现象说起吧。
大家都知道水刀吧，就是那种能够通过高压水流切割东西的工具。
想象一下，你拿着一个高压水枪，可以轻松地把地上的淤泥冲开，甚至如果水压够大，连木头、石块这种比较硬的东西都能在水流的冲击下有不同程度的受损。
这是因为水在高压下会产生强大的冲击力。
医用海博刀呢，原理有点类似，但又不完全一样。
它呀，是利用水束分离技术。
就像是有一个超级精细的“水工人”在组织里精准施工。
海博刀系统会将生理盐水高压喷射，这个高压的水束就能够轻柔而精准地把病变的组织从正常组织上分离下来，而且吧，在这个过程中对周围正常组织的损伤非常小。
这就要说到海博刀的另外一个绝活儿了。
它不仅有水束分离，还有电凝止血功能。
打个比方，这个就像是家里电线短路了，会冒火星儿，电可以让一些物质产生热量来达到不同的效果。
在海博刀的电凝止血方面，就是利用电流产生的热量迅速把破裂的小血管凝结起来，达到止血的目的。
这可比我们想象中的简单压迫止血要精准高效多了。
医用海博刀在临床上的应用可不少呢。
比如说在切除肿瘤的时候，它能够在切除病变组织的同时，最大程度地保护周围的正常组织器官。
就像一个雕刻大师在雕琢一件艺术品，不损坏周围不需要动的部分一样。
特别是在一些精细部位的手术，像有些靠近重要神经或者血管的肿瘤切除手术，医用海博刀就发挥了巨大的作用。
不过我老实说，刚开始了解的时候，我也不明白为啥能把水束分离和电凝止血这两个功能这么完美地组合在一起呢？后来学习了才知道，这里面涉及到很多的技术协同原理。
如果这个协同出了问题，就像一个交响乐团各奏各的调，那这个海博刀就没法发挥它的作用了。
说到这里，你可能会问，这么高科技的东西有没有什么需要特别注意的地方呢？当然有啦。
因为它的操作比较精密，所以对于操作人员的技术要求很高。
医用水刀的应用与实现郑伟;张西正【摘要】The structure, the operating principle of medical water-jet and its application in the medical field are studied. The function which its control system should realize, that is, to achieve the constant pressure water supply as well as the hydraulic pressure limitless velocity modulation is defined. The frequency control constant pressure water supply technology is applied to achieve this function. Some other parts are added to develop the water-jet which is applied as the medical equipment. Medical water-jet has the broad prospect in the surgical operation domain because of its merits such as selective and protective cutting. In the future, water-jet will be used widely in the country gradually.%研究了医用水刀的结构、工作原理及其在医学领域的应用,明确了其控制系统所需实现恒压供水以及水压的无级调速功能,应用变频调速恒压供水技术可实现这一功能,增加了一些其他功能部件,开发出了应用于医学上的水刀设备,指出医用水刀的选择性和保护性切割等优点使其在外科手术领域具有广阔的前景,在不久的将来会在国内逐步得到推广应用.【期刊名称】《医疗卫生装备》【年(卷),期】2011(032)002【总页数】3页(P82-84)【关键词】控制系统;恒压供水;医用水刀【作者】郑伟;张西正【作者单位】300161,天津,军事医学科学院卫生装备研究所;510515,广州,南方医科大学生物医学工程学院;300161,天津,军事医学科学院卫生装备研究所【正文语种】中文【中图分类】TP391.41Abstract The structure,the operating principle of medical water-jet and its application in the medical field are studied.The function which its control system should realize,that is,to achieve the constant pressure water supply as well as the hydraulic pressure limitless velocity modulation is defined.The frequency control constant pressure water supply technology is applied to achieve this function.Some other parts are added to develop the water-jet which is applied as the medical equipment.Medical water-jet has the broad prospect in the surgical operation domain because of its merits such as selective and protective cutting.In the future,water-jet will be used widely in the country gradually.[Chinese Medical Equipment Journal，2011，32（2）：82-84]Key words control system;constant pressure water supply;medical water-jet 水刀是一种利用高压水射流进行切割材料的设备，它利用超高压技术把普通自来水加压到250～400 MPa，然后通过内径约为0.15～0.25 mm 的宝石喷嘴形成速度为 800～1 000 m/s的高速射流，从而切割材料。
水切割相对于其他切割方式有哪些不同，海德水刀小讲堂水刀的切割范围应该很广，被许多人戏称为“无所不知”。
就这四个字，你应该能看到水刀的威力。
但是，为了让您更好更清楚地了解水刀的切割范围，这里我们选择了一些典型的材料为您讲解。
水刀现在越来越出名了。
我们每天都能收到很多建议，但是很多人不太清楚水刀能切割什么材料，并且经常担心他们不能切割他们想要加工的材料。
让我把你介绍给编辑。
水刀的切割范围应该很广，被许多人戏称为“无所不知”。
就这四个字，你应该能看到水刀的威力。
但是，为了让您更好更清楚地了解水刀的切割范围，这里我们选择了一些典型的材料为您讲解。
水切割机床优于其他加工技术，如火焰切割、等离子加工、激光加工、电火花加工、车削、铣削和刨削等。
同时，水切割不会产生有害气体或液体，也不会在工件表面产生热量。
这是真正的多功能、高效和冷切割。
例如，在金属切削中，多种加工方法并存，包括刀具、激光、火焰切削(等离子切削)、电火花、线切割、水切削等加工方法。
各种切割方法都有各自的优势和一定的局限性，每一种都占据了一部分市场。
然而，在许多切割方法中，只有水切割属于冷切割，并直接利用磨料水射流的动能。
与水刀相比，激光切割设备投资较大，主要用于切割薄钢板、的非金属材料。
切割速度更快，精度更高。
然而，在激光切割过程中，切割缝处会产生电弧痕迹和热效应。
此外，激光切割对于某些材料并不理想，例如有色金属、合金如铝、铜，尤其是对于较厚的金属板，切割表面不理想甚至不能切割。
人们对大功率激光发生器的研究是试图解决切割厚钢板的问题，但设备投资、非常昂贵，如维护和运行费用。
水切割具有投资少、运行成本低、切割材料范围广、效率高、操作维护方便等优点。
等离子切割热效应明显，精度低，切割面不易进行二次加工。
水切割属于冷切割，无热变形，切割面质量好，基本不需要二次加工，必要时易于进行二次加工。
与线切割相比，水切割具有更高的金属加工精度，但速度非常慢。
有时需要用其他方法刺穿、进行切割，切割尺寸非常有限。
