浅谈CRTS-Ⅲ型板式无砟轨道关键工序控制要点摘要：CRTS-Ⅲ型板式无砟轨道是通过借鉴外国成熟经验，消化、吸收、创新后，形成的具有完全自主知识产权的新型无砟轨道结构形式，其特点是稳定性高、结构刚度均匀性好、耐久性强等，目前已经成为我国无砟轨道最常用的结构之一。

本文通过实际工程案例，阐述CRTS-Ⅲ型板式无砟轨道各关键工序控制要点。

关键词：无砟轨道；CRTS-Ⅲ型板式无砟轨道；关键工序控制要点引言CRTS-Ⅲ型板式无砟轨道由钢轨、扣件、轨道板、自密实混凝土、隔离层及底座板构成。

主要施工工序为：施工准备、底座板施工、隔离层及弹性垫层施工、自密实混凝土钢筋网片安装、轨道板粗铺、轨道板粗调及精调、自密实混凝土灌注、质量检查等。

一、施工准备1.施工方法无砟轨道施工按专业分为路基、桥梁、隧道施工；按物流组织分为高低墩、跨河跨路、路堑路堤、区间站场，按照施工环境选择适宜的施工方法具有事半功倍的效果。

2.资源配备（见表1）3.沉降评估主体工程施工完成后，沉降变形观测期不少于6个月，保证沉降观测数据真实，观测结果及时上传。

路基工后沉降不大于15mm，桥梁工后沉降不大于20mm。

4.CPⅢ测设与评估CPⅢ是轨道铺设及运营维护的基础，应在沉降观测评估及CPI、II控制网及水准点复测评估通过后开展。

5.梁面处理及验收桥梁基面采用铣刨机沿轨道中心线两侧1.35m范围内纵向拉毛，形成十字网格，拉毛深度1.8-2.2mm，露出新面不应小于90%；对梁面套筒失效的，采用“缺一补二”的方法进行植筋处理，抗拔力不小于65KN，L型钢筋安装时采用扭力扳手扭紧至100NM；底座板施工前采用C50补偿收缩混凝土对箱梁吊装孔进行封堵（见图1）。

图1铣刨效果二、底座板施工1.测量放样经布板修正计算后放样底座板纵向边线、伸缩缝、限位凹槽边缘线，弹墨线方便施作。

2.安装钢筋网片及连接筋钢筋网片采用CRB600H或CRB500冷轧带肋钢筋焊接成网，上层钢筋厂焊时预留限位凹槽孔洞位置。

CRTS Ⅲ型板式无砟轨道技术培训目录1.总体结构及整体流程 ............................................................................... 错误!未定义书签。

2.底座施工作业指导 (3)3.隔离层及弹性垫层施工作业指导 (5)4.轨道板粗铺作业指导 (7)5.轨道板精铺作业指导 (9)6.自密实混凝土配制、灌注作业指导 (10)7.揭板试验 (18)一、总体结构及整体流程单元结构、复合结构、主材单一、可修性强1.1结构组成：钢轨（60kg/m）、扣件(WJ-8B)、预制轨道板、配筋的自密实混凝土、限位挡台、中间隔离层（土工布）和钢筋混凝土底座。

1.2无砟轨道采用单元分块式结构，在路基、桥梁和隧道地段，轨道板采用不连接的分块式结构。

1.3底座板在每块轨道板范围内设置两个限位挡台（凹槽结构），底座板与自密实混凝土层间设置中间隔离层。

1.4轨道板采用分块式结构，混凝土强度等级为C60，标准轨道板长度为5350mm(32米)，4856mm（24米），厚度190mm,宽度2500mm。

1.5底座为混凝土结构，路基地段混凝土强度等级为C25。

桥梁和隧道地段混凝土强度等级为C40。

底座厚度在路基地段为240mm，桥梁和隧道地段为190mm，个别曲线超高超高110mm地段，底座厚度为290mm.每块轨道板对应的底座板上设置两个凹槽，起纵横向限位作用。

1.6轨道板与底座板间设置自密实混凝土，厚度为90mm，采用钢筋网配筋设置。

1.7自密实混凝土与底座板间设置中间隔离层。

1.8 CRTSⅢ型板式无砟轨道施工工艺流程二、底座施工作业指导2.1施工工艺流程钢筋混凝土结构，底座板宽度较轨道板边缘各宽200mm，为2900mm；底座板厚度为190mm，底座混凝土强度等级为C40，钢筋为CRB550级冷轧带肋钢筋焊接网（工厂化加工制作）。

桥梁每一块轨道板对应的底座位置设置伸缩缝一道，伸缩缝宽20mm，采用聚乙烯泡沫板或泡沫橡胶板填缝，并采用聚氨脂或沥青软膏密封，其填充厚度不小于30mm，底座板间不连接。

CRTS-III型板式无砟轨道技术培训解读随着交通运输业的快速发展，高速铁路的建设日益受到重视。

而无砟轨道作为现代化铁路建设的一项创新技术，已成为铁路领域的一项重要发展方向。

CRTS-III型板式无砟轨道技术作为其中的代表性技术，受到了广泛关注和推广。

本文将对CRTS-III型板式无砟轨道技术进行详细解读和总结。

一、什么是CRTS-III型板式无砟轨道技术CRTS-III型板式无砟轨道技术是中国中铁二院集团有限公司自主研发的新型无砟轨道技术，是由铺装生态臂形板及底墩组成的一种轨道结构。

CRTS-III型板式无砟轨道技术具有结构简单、施工快捷、使用安全、舒适性好、寿命长等优秀特点。

二、CRTS-III型板式无砟轨道技术的优势1. 结构简单CRTS-III型板式无砟轨道技术采用了生态臂形板和底墩组成的结构，具有结构简单、施工快捷、维护方便等优点。

相较于其他轨道技术，该技术的施工周期更短，更加经济实用。

2. 线路稳定CRTS-III型板式无砟轨道技术底部采用U型底墩结构，可以有效防止道床弯曲，提高线路稳定性。

而且，该技术采用优质混凝土生态臂形板，保证轨道在使用过程中不会出现下沉、变形等问题，从而显著提高了线路平稳性。

3. 舒适性好CRTS-III型板式无砟轨道技术采用生态臂形板作为轨道基础，表面光滑平整，摩擦系数小，摩擦声低，车轮与轨道之间的接触更加平稳。

这样不仅能减少列车振动和噪音，还能提高行车速度和运行效率，从而提高乘客的行车舒适性。

4. 防腐性好CRTS-III型板式无砟轨道技术采用了优质混凝土材料和耐腐蚀钢筋，能够有效地防止对铁路的腐蚀性，从而延长了铁路的使用寿命。

此外，生态臂形板的颜色也能够通过特殊的工艺调配，达到良好的防水、防污和耐酸碱性能，使CRTS-III型板式无砟轨道技术在长期使用过程中，维护成本更低，使用寿命更长。

三、CRTS-III型板式无砟轨道技术的应用CRTS-III型板式无砟轨道技术已广泛应用于国内的城铁、高速铁路、城际铁路等各种铁路交通线路，具有很好的运行和经济效益。

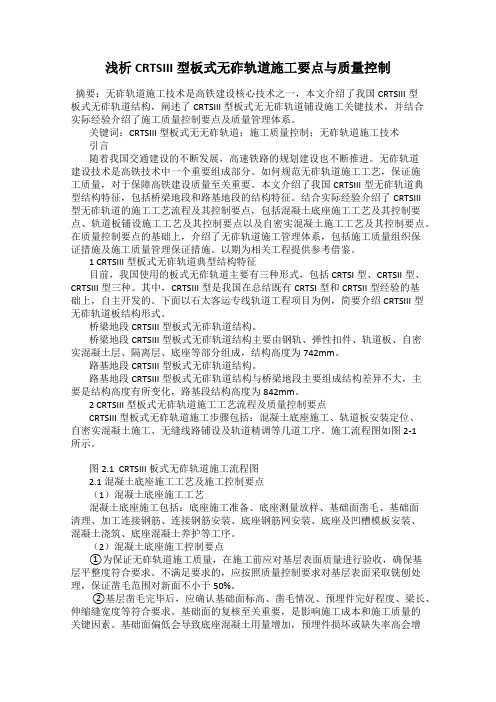

浅析CRTSIII型板式无砟轨道施工要点与质量控制摘要：无砟轨道施工技术是高铁建设核心技术之一，本文介绍了我国CRTSIII型板式无砟轨道结构，阐述了CRTSIII型板式无无砟轨道铺设施工关键技术，并结合实际经验介绍了施工质量控制要点及质量管理体系。
