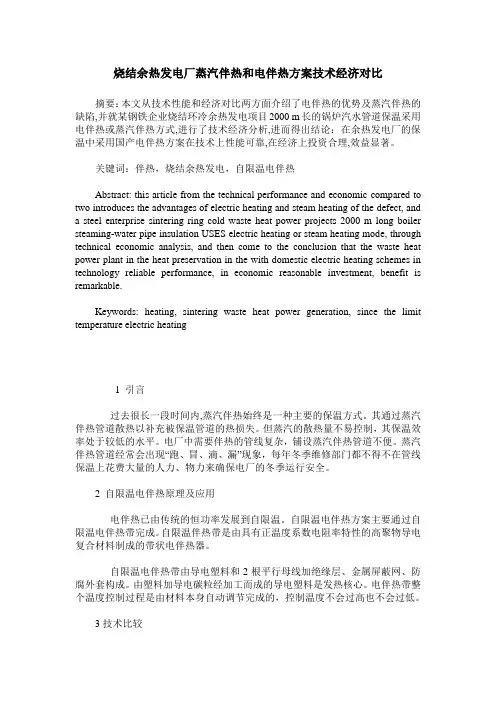

烧结余热发电厂蒸汽伴热和电伴热方案技术经济对比摘要：本文从技术性能和经济对比两方面介绍了电伴热的优势及蒸汽伴热的缺陷,并就某钢铁企业烧结环冷余热发电项目2000 m长的锅炉汽水管道保温采用电伴热或蒸汽伴热方式,进行了技术经济分析,进而得出结论：在余热发电厂的保温中采用国产电伴热方案在技术上性能可靠,在经济上投资合理,效益显著。

关键词：伴热，烧结余热发电，自限温电伴热Abstract: this article from the technical performance and economic compared to two introduces the advantages of electric heating and steam heating of the defect, and a steel enterprise sintering ring cold waste heat power projects 2000 m long boiler steaming-water pipe insulation USES electric heating or steam heating mode, through technical economic analysis, and then come to the conclusion that the waste heat power plant in the heat preservation in the with domestic electric heating schemes in technology reliable performance, in economic reasonable investment, benefit is remarkable.Keywords: heating, sintering waste heat power generation, since the limit temperature electric heating1 引言过去很长一段时间内,蒸汽伴热始终是一种主要的保温方式。

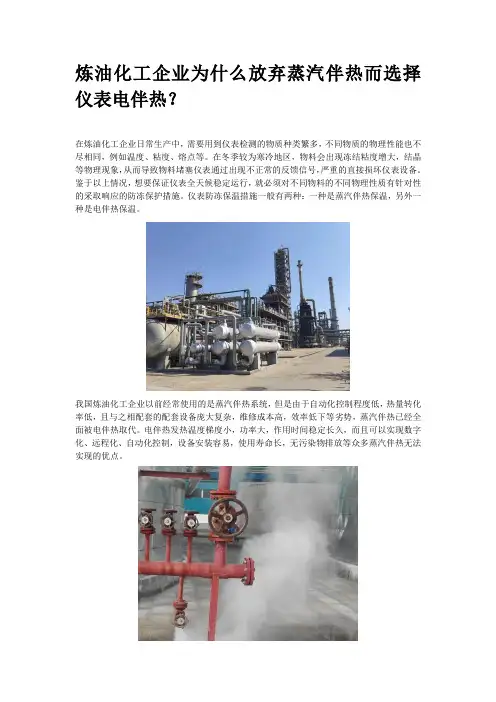

炼油化工企业为什么放弃蒸汽伴热而选择仪表电伴热？在炼油化工企业日常生产中，需要用到仪表检测的物质种类繁多，不同物质的物理性能也不尽相同，例如温度、粘度、熔点等。

在冬季较为寒冷地区，物料会出现冻结粘度增大，结晶等物理现象，从而导致物料堵塞仪表通过出现不正常的反馈信号，严重的直接损坏仪表设备。

鉴于以上情况，想要保证仪表全天候稳定运行，就必须对不同物料的不同物理性质有针对性的采取响应的防冻保护措施。

仪表防冻保温措施一般有两种：一种是蒸汽伴热保温，另外一种是电伴热保温。

我国炼油化工企业以前经常使用的是蒸汽伴热系统，但是由于自动化控制程度低，热量转化率低，且与之相配套的配套设备庞大复杂，维修成本高，效率低下等劣势，蒸汽伴热已经全面被电伴热取代。

电伴热发热温度梯度小，功率大，作用时间稳定长久，而且可以实现数字化、远程化、自动化控制，设备安装容易，使用寿命长，无污染物排放等众多蒸汽伴热无法实现的优点。

仪表电伴热系统工作原理是将电伴热媒体发出的热量，通过间接或直接的能量交换方式传递到需要加热保温的仪表及其管道，从而实现加热保温目的。

仪表电伴热系统通常是由具自动温控功能的电伴热带以某种缠绕方式缠绕或平铺在仪表管道或罐体外表，外部另加设保温材质，仪表电伴热系统的电伴热带与自控温控感应器相连，来达到对仪表温度自动、恒温控制，使其在最合理、最经济的状态下运行，以提高生产效率，降低生产成本。

一套完善的仪表电伴热系统通常由电源连接件、电伴热带、电伴热尾端接线盒、三通接线盒、两通接线盒、保温层、防潮层及捆扎带6个部分组成。

这6个部分相扶相同，一环扣一环，其中任何一个环节出现问题，都会导致仪表电伴热系统的故障。

仪表电伴热带通常分为两种：一种是恒功率电热带，一种是自控温电热带。

恒功率电伴热带具有热效率高、输出恒定，可使用长度达，寿命长等显著优点，使用低电压电源供电，可实现设备占用体积的容量小，精准控制；自控温型的点伴热带输出温度是随着环境温度的变化而变化的，外界深度升高，它的输出功率就降低，反之，则增加，这款点伴热带适用于环境温差变化变，变化大的地区。

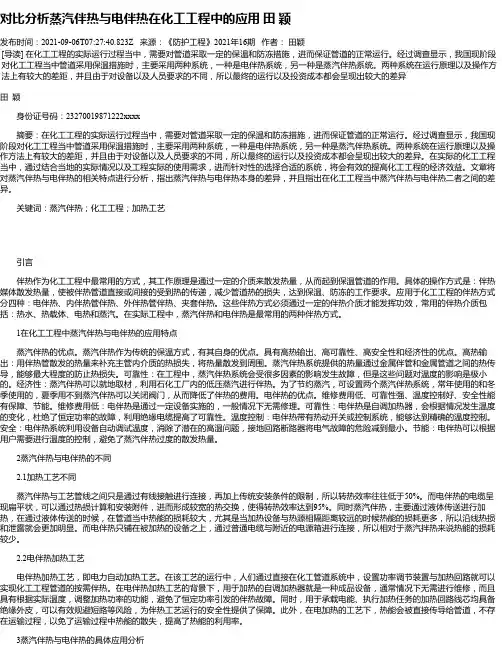

对比分析蒸汽伴热与电伴热在化工工程中的应用田颖发布时间：2021-09-06T07:27:40.823Z 来源：《防护工程》2021年16期作者：田颖[导读] 在化工工程的实际运行过程当中，需要对管道采取一定的保温和防冻措施，进而保证管道的正常运行。

经过调查显示，我国现阶段对化工工程当中管道采用保温措施时，主要采用两种系统，一种是电伴热系统，另一种是蒸汽伴热系统。

两种系统在运行原理以及操作方法上有较大的差距，并且由于对设备以及人员要求的不同，所以最终的运行以及投资成本都会呈现出较大的差异田颖身份证号码：23270019871222xxxx摘要：在化工工程的实际运行过程当中，需要对管道采取一定的保温和防冻措施，进而保证管道的正常运行。

经过调查显示，我国现阶段对化工工程当中管道采用保温措施时，主要采用两种系统，一种是电伴热系统，另一种是蒸汽伴热系统。

两种系统在运行原理以及操作方法上有较大的差距，并且由于对设备以及人员要求的不同，所以最终的运行以及投资成本都会呈现出较大的差异。

在实际的化工工程当中，通过结合当地的实际情况以及工程实际的使用需求，进而针对性的选择合适的系统，将会有效的提高化工工程的经济效益。

文章将对蒸汽伴热与电伴热的相关特点进行分析，指出蒸汽伴热与电伴热本身的差异，并且指出在化工工程当中蒸汽伴热与电伴热二者之间的差异。

关键词：蒸汽伴热；化工工程；加热工艺引言伴热作为化工工程中最常用的方式，其工作原理是通过一定的介质来散发热量，从而起到保温管道的作用。

具体的操作方式是：伴热媒体散发热量，使被伴热管道直接或间接的受到热的传递，减少管道热的损失，达到保温、防冻的工作要求。

应用于化工工程的伴热方式分四种：电伴热、内伴热管伴热、外伴热管伴热、夹套伴热。

这些伴热方式必须通过一定的伴热介质才能发挥功效，常用的伴热介质包括：热水、热载体、电热和蒸汽。

在实际工程中，蒸汽伴热和电伴热是最常用的两种伴热方式。

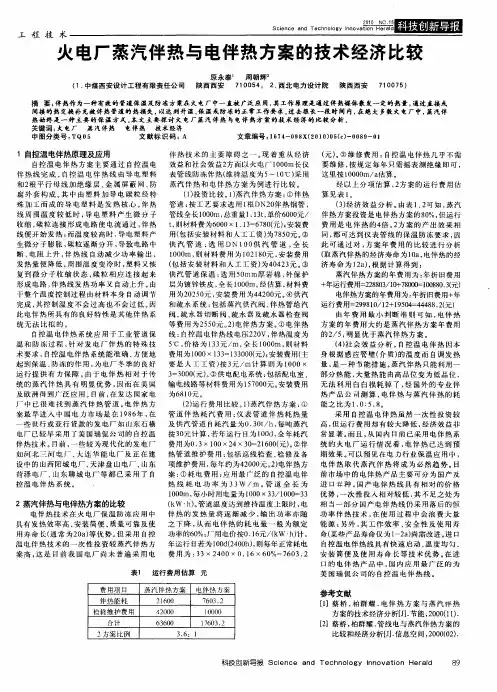

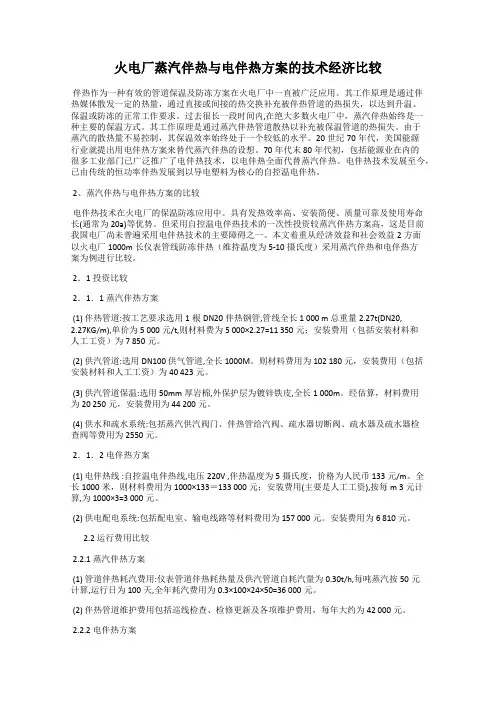

火电厂蒸汽伴热与电伴热方案的技术经济比较伴热作为一种有效的管道保温及防冻方案在火电厂中一直被广泛应用。

其工作原理是通过伴热媒体散发一定的热量，通过直接或间接的热交换补充被伴热管道的热损失，以达到升温、保温或防冻的正常工作要求。

过去很长一段时间内,在绝大多数火电厂中，蒸汽伴热始终是一种主要的保温方式。

其工作原理是通过蒸汽伴热管道散热以补充被保温管道的热损失。

由于蒸汽的散热量不易控制，其保温效率始终处于一个较低的水平。

20世纪70年代，美国能源行业就提出用电伴热方案来替代蒸汽伴热的设想。

70年代末80年代初，包括能源业在内的很多工业部门已广泛推广了电伴热技术，以电伴热全面代替蒸汽伴热。

电伴热技术发展至今，已由传统的恒功率伴热发展到以导电塑料为核心的自控温电伴热。

2、蒸汽伴热与电伴热方案的比较电伴热技术在火电厂的保温防冻应用中。

具有发热效率高、安装简便、质量可靠及使用寿命长(通常为20a)等优势。

但采用自控温电伴热技术的一次性投资较蒸汽伴热方案高，这是目前我国电厂尚未普遍采用电伴热技术的主要障碍之一。

本文着重从经济效益和社会效益2方面以火电厂1000m长仪表管线防冻伴热（维持温度为5-10摄氏度）采用蒸汽伴热和电伴热方案为例进行比较。

2．1投资比较2．1．1蒸汽伴热方案(1) 伴热管道:按工艺要求选用1根DN20伴热钢管,管线全长1 000 m总重量2.27t(DN20,2.27KG/m),单价为5 000元/t,则材料费为5 000×2.27=11 350元；安装费用（包括安装材料和人工工资）为7 850元。

(2) 供汽管道:选用DN100 供气管道,全长1000M。

则材料费用为102 180元，安装费用（包括安装材料和人工工资）为40 423元。

(3) 供汽管道保温:选用50mm厚岩棉,外保护层为镀锌铁皮,全长1 000m。

经估算，材料费用为20 250元，安装费用为44 200元。

(4) 供水和疏水系统:包括蒸汽供汽阀门、伴热管给汽阀、疏水器切断阀、疏水器及疏水器检查阀等费用为2550元。

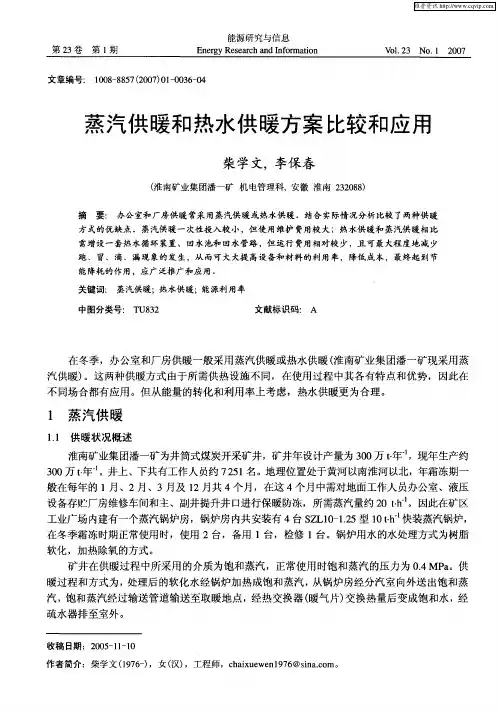

对比分析蒸汽供暖和热水供暖方案发布时间：2021-04-27T08:15:41.334Z 来源：《中国科技人才》2021年第6期作者：王宝军[导读] 在暖通行业的发展带动下，大众对于舒适的生活品质要求更高，多样的采暖方式逐渐形成，并且在全国各地，热水、电力、蒸汽供暖都是非常普遍的。

北方大多使用的热水供暖和蒸汽供暖。

天津华泰建业有限公司天津 301800摘要：冬季办公室供暖普遍采用热水供暖与蒸汽供暖的方式，这两种不同的供暖方式虽然目标一致，但是其优缺点非常明显，基于此本文主要对蒸汽供暖与热水供暖方案进行分析。

关键词：对比分析；蒸汽供暖；热水供暖引言：在暖通行业的发展带动下，大众对于舒适的生活品质要求更高，多样的采暖方式逐渐形成，并且在全国各地，热水、电力、蒸汽供暖都是非常普遍的。

北方大多使用的热水供暖和蒸汽供暖。

这两种模式本质上有着很大的差异，并且该方案在不同城市中都有应用，但是比较分析两者的差距，可以对供热公司的供暖方式确定和工作优化提供积极的帮助和有效的支持。

一、蒸汽供暖与热水供暖的优缺点分析（一）蒸汽供暖和热水供暖的原理比较热水供暖系统以热水为加热介质，目前该方法的应用最为广泛。

它由锅炉、热管、水泵、散热器和膨胀水箱协同，组成一个循环系统。

热水供暖的工作原理是，在锅炉内加热后，水的密度降低，同时在较高密度的回水从散热器回流的驱动下，水沿给水管道流入散热器，从而循环。

在水泵产生的压力推动下让热水循环。

蒸汽供热系统是指城市集中供热系统中建立在水的供热介质之下，将蒸汽作为加热介质，从热源带走热量并输送到供暖户中，其循环供热靠的是蒸汽的压力输送，通过增压令蒸汽从管道进入散热器。

在凝结水放热后，经疏水阀经凝结水管进入凝结水箱，再由凝结水泵送入锅炉再热循环产生蒸汽。

采用蒸汽供暖的方式，当用汽设备排除的凝结水热量占蒸汽热量15%左右的时候，并且疏水器的排水阻气功能受到影响较小，但是采用热水供暖更为可靠方便，具体的对比如下。

火电厂蒸汽伴热与电伴热方案的对比作者：张鹤来源：《科技创新导报》 2014年第26期张鹤（中核新能核工业工程有限责任公司山西太原 030012）摘要：随着我国工业科技的不断发展，火电厂中的管道保温工作受到重视，伴热能够保障管道的温度，对火电厂十分有帮助，伴热方案在火电厂中得到大力推广。

伴热方案是通过导热功能，进行热量交换，为伴热管道补充热量，管道的热度得到提高，起到保温、防冻功能，保证了火电厂管道的正常运行。

在没有使用电伴热管道方案前，大部分火电厂靠蒸汽伴热来做伴稳工作。

该文针对火电厂蒸汽伴热与电伴热方案的技术经济进行比较。

关键词：火电厂蒸汽伴热电伴热技术经济中图分类号:TM62 文献标识码：Ａ文章编号：1674-098X(2014)09(b)-0071-01自动控温电伴热系统的应用比较广泛，通常会应用到工业管道中，能够很好的对火电厂的管道进行保温和防护作用，火电厂中的管道需要热量较高，通过使用自动控温电伴热系统能够将管道的温度保持平衡，以免受冻。

因此，在冬季应用自动控温电伴热系统十分有效。

1 电伴热的原理及应用电伴热的原理是通过电伴热线的自动控温功能进行温度控制。

电伴热线的组成结构并不复杂，其中包括常见的导电塑料与两根平行母线共同构成的绝缘层，另外还包括金属屏蔽网以及防腐外套。

伴热线能够感受到自身周边的温度，当温度较低时，通过导电塑料的内部组成分子的收缩，其他分子进行连接，传导到伴热线开始产生热量。

当温度稳定后，导电塑料的内部组成分子扩张，其他分子分散，伴热线将不再产生热量。

早在1986年，电伴热方案就进入了中国市场当中，在我国山东石横电厂就曾经采用美国瑞侃公司所研发的自控温伴热技术。

这种系统在工业管道的防冻与保温当中具有非常显著的作用，应用于发电厂当中，不仅能够满足发电厂对于伴热的技术要求，还能够在保温与防冻方面起到更为显著的作用，为冬季的电厂运营起到更加有效的技术保障。

目前我国多数现代化的发电厂均采用了控温电伴热系统，其中包括河北三河电厂、山西阳城电厂、山东菏泽电厂、天津盘山电厂等。

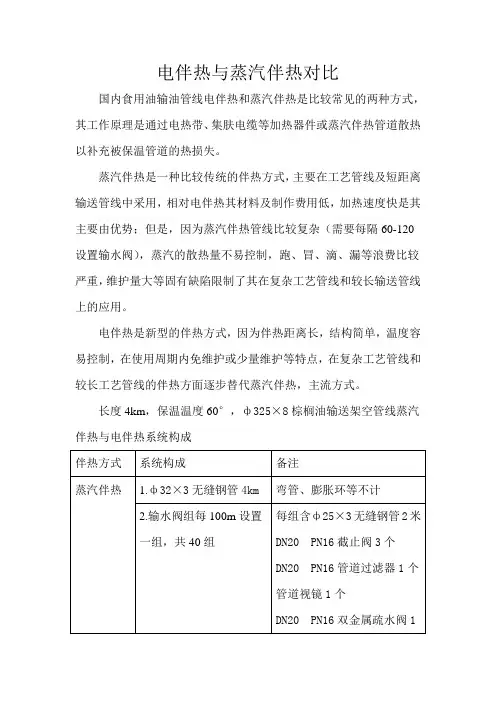

电伴热与蒸汽伴热对比
国内食用油输油管线电伴热和蒸汽伴热是比较常见的两种方式，其工作原理是通过电热带、集肤电缆等加热器件或蒸汽伴热管道散热以补充被保温管道的热损失。

蒸汽伴热是一种比较传统的伴热方式，主要在工艺管线及短距离输送管线中采用，相对电伴热其材料及制作费用低，加热速度快是其主要由优势；但是，因为蒸汽伴热管线比较复杂（需要每隔60-120设置输水阀），蒸汽的散热量不易控制，跑、冒、滴、漏等浪费比较严重，维护量大等固有缺陷限制了其在复杂工艺管线和较长输送管线上的应用。

电伴热是新型的伴热方式，因为伴热距离长，结构简单，温度容易控制，在使用周期内免维护或少量维护等特点，在复杂工艺管线和较长工艺管线的伴热方面逐步替代蒸汽伴热，主流方式。

长度4km，保温温度60°，ф325×8棕榈油输送架空管线蒸汽伴热与电伴热系统构成
伴热方式系统构成备注
蒸汽伴热 1.ф32×3无缝钢管4km弯管、膨胀环等不计
2.输水阀组每100m设置一组，共40组每组含ф25×3无缝钢管2米DN20 PN16截止阀3个
DN20 PN16管道过滤器1个管道视镜1个
DN20 PN16双金属疏水阀1
个
电伴热1、配电系统一套含电器元件
2、集肤伴热带4km 50w\m
3、伴热带套管ф27×3冷拔无缝碳钢。

浅析蒸汽伴热与电伴热在石油化工中的应用【摘要】：文章首先对蒸汽伴热和电伴热在石油化工应用中的优缺点进行了比较，分析和总结，最后提出了电伴热在石油工业生产中应注意的一些问题。

【关键词】：蒸汽伴热; 电伴热; 石油化工引言伴热的作用是在管道内没有流体的情况下防止管道冷却到低于要求的温度。

石化装置中通常用伴热来防止水管道的水结冰以及油管道的油温低于流点。

最常用的两种伴热是蒸汽伴热和电伴热。

1. 蒸汽伴热及其优缺点1.1 蒸汽伴热蒸汽外伴热是目前国内外石化装置普遍采用的一种通过蒸汽伴热管道散热来补充被保温管道的热损失的一种传统的保温方式。

1.2 蒸汽伴热的优点(1) 高热输出：伴热管放出的热量，一部分补充主管内介质的热损失，另一部分通过管外保温层散失到四周环境。

采用硬质保温预制外壳要使主管与伴热管间有一空间，这样使伴热小管放出的热量可几乎全部补偿主管的热损失。

蒸汽伴热系统为管道提供大量的热。

金属伴管和金属管道之间有非常高的导热率，即使在保温损坏的情况下对伴热系统温度影响也不会很大。

(2) 高可靠性：当然许多因素会导致蒸汽伴热系统故障，例如管道泄漏、蒸汽疏水器故障、但很少有潜在的问题会影响其温度。

(3) 安全性：尽管蒸汽灼伤也是很普遍的，但相比于电伴热其安全性还是很高的。

(4) 废汽利用：石化工厂内有过量低压蒸汽，那么就可将其用于伴热，同时为了节约蒸汽，可在装置区内设两个蒸汽伴热系统，分别供常年及冬季伴热用，到夏季可将冬季伴热管阀门关掉。

从而降低伴热经济费。

1.3 蒸汽伴热的缺点(1) 节能性差：蒸汽伴热系统总能量消耗通常是保持伴管在所需温度实际能量的20倍。

蒸汽伴管本身就消耗掉过量能量，若蒸汽伴热管冷凝水管保温维护不好，时有冻结而影响生产，特别是在输送、储存一些腐蚀性强的物料时，易造成管材局部蚀穿，严重影响正常生产。

同时蒸汽疏水器、蒸汽泄漏以及供给及返回系统都浪费了大量能量。

(2) 温度控制能力差：蒸汽伴热系统对温度的控制能力很差，管子只能达到一个蒸汽温度与环境温度之间的平衡温度。
