国家基本比例尺地形图的分幅与编号及新旧图号的转换限于篇幅的关系，本文只介绍l：100000和l：10000地形图新旧图号的转换，其它比例尺与此基本相似。
1．1：100000地形图新、旧图号的转换(1)旧图号到新图号的转换。
由于l：100000地形图是把l：l000000地形图分为l2行和12列共计144幅而成的。
所以，l：100000的位置号码除以l2，如果能整除，商即为新图号中的行号，列号为l2；否则商加l为行号，余数为列号。
例：把1-49-108转换为新图号，108／12商为9，余数为0。
所以新图号为I49D009012。
(2)新图号到旧图号的转换。
由于l：100000地形图的新图号中的(行号-1)行为整行，所以(行号一1)×12+列号即为位置号码。
例：把I49G009012转换为旧图号，(9一1)×12+12=108，所以旧图号为1-49-108。
2．1：10000地形图新、旧图号的转换(1)旧图号到新图号的转换。
先根据l：100000图号中的位置号码算出行号和列号；然后把l：10000的位置号码中的数字除以8，如果能整除，商即为l：10000图幅在l：100000图幅中的行位置(m)，列位置(n)为8；否则商加l为m，余数为n。
由于一行l：100000的图幅可分为8行l：10000的图幅，一列l：100000的图幅可分为8列l：10000的图幅。
(行号一1)×8+m就是l：10000新图号中的行号；(列号一1)×8+n．就是l：10000新图号中的列号。
例：把I一49—108一(64)转换为新图号，108／12商为9，余数为0，求得行号=9，列号=l；64／8商为8，余数为0，求得m=8，n=8；从而新图号中的行号=(9一1)×8+8=72，新图号中的列号=(12一1)×8+8=96。
所以新图号为I49G072096。
(2)新图号到旧图号的转换例：把I49G072096转换为旧图号，72／8商为9，余数为0，求得行号=9，m=8；96／8商为l2，余数为0，求得列号=12，n=8；从而l：100000图号中的位置号码=(9一1)×12+12=108，1：10000图号中的位冠号码=(8一1)×8+8=64。
地形图的应用（国家基本比例尺地形图分幅与编号)大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。
特别是在规划设计阶段,不仅要以地形图为底图,进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作,以便因地制宜地进行合理的规划和设计。
1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。
一．梯形分幅与编号1、１:100万比例尺图的分幅与编号按国际上的规定，１:100万的世界地图实行统一的分幅和编号。
即自赤道向北或向南分别按纬差4°分成横列,各列依次用A、B…V表示。
自经度１80°开始起算，自西向东按经差６°分成纵行,各行依次用l、2…６0表示。
每一幅图的编号由其所在的“横列一纵行”的代号组成。
例如北京某地的经度为东经１18°２4′2０″，纬度为３9°56′30″，则所在的1:10０万比例尺图的图号为Ｊ—50。
2、1：１０万比例尺图的分幅和编号将一幅1:１0０万的图，按经差３０′,纬差20′分为144幅1:10万的图。
3、这三种比例尺图的分幅编号都是以1:１０万比例尺因为基础的。
每幅１：10万的图，划分成4幅1:5万的图,分别在１:１０万的图号后写上各自的代号A、B、C、D。
每幅1：５万的图又可分为４幅1:２．５万的图,分别以1、2、3、4编号。
每幅1：１0万图分为64幅1：1万的图，分别以(1)、(2)、……(6４）表示。
1：５000和1:20０0比例尺图的分幅编号是在1:100００图的基础上进行的。
每幅1：１00０0 的图分为４幅1:５000的图，分别在1：１00００的图号后面写上各自的代号a、b、c、d。
每幅1：５00０的因又分成9幅1:20０0的图，分别以l、２、……９表示,图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采用矩形分幅法,它是按统一的直角坐标格网划分的。
采用矩形分幅时，大比例尺地形图的编号,一般采用图幅西南角坐标公里数编号法。
国家地形图的分幅和编号规则Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：万、1：5万、1：10万、1：20万、1：50万和1：100万七种。
普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。
对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。
通常这是由国家主管部门制定统一的图幅分幅和编号系统。
1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。
百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°，纬差为4°；在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。
每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。
一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。
每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：万地形图。

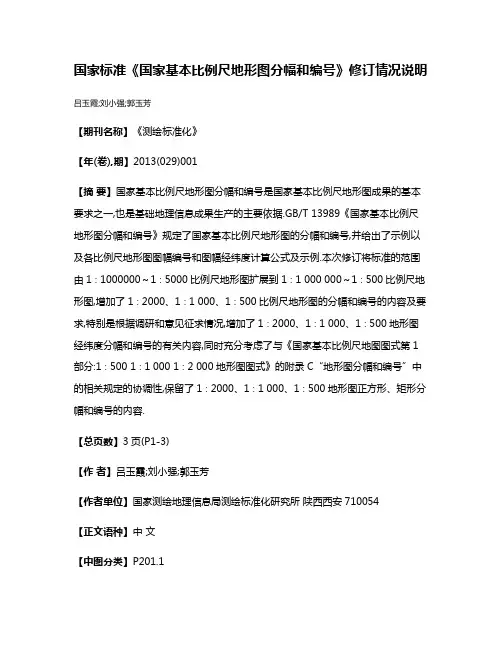

国家标准《国家基本比例尺地形图分幅和编号》修订情况说明吕玉霞;刘小强;郭玉芳【期刊名称】《测绘标准化》【年(卷),期】2013(029)001【摘要】国家基本比例尺地形图分幅和编号是国家基本比例尺地形图成果的基本要求之一,也是基础地理信息成果生产的主要依据.GB/T 13989《国家基本比例尺地形图分幅和编号》规定了国家基本比例尺地形图的分幅和编号,并给出了示例以及各比例尺地形图图幅编号和图幅经纬度计算公式及示例.本次修订将标准的范围由1∶1000000～1∶5000比例尺地形图扩展到1∶1 000 000～1∶500比例尺地形图,增加了1∶2000、1∶1 000、1∶500比例尺地形图的分幅和编号的内容及要求,特别是根据调研和意见征求情况,增加了1∶2000、1∶1 000、1∶500地形图经纬度分幅和编号的有关内容,同时充分考虑了与《国家基本比例尺地图图式第1部分:1∶500 1∶1 000 1∶2 000地形图图式》的附录C“地形图分幅和编号”中的相关规定的协调性,保留了1∶2000、1∶1 000、1∶500地形图正方形、矩形分幅和编号的内容.【总页数】3页(P1-3)【作者】吕玉霞;刘小强;郭玉芳【作者单位】国家测绘地理信息局测绘标准化研究所陕西西安710054【正文语种】中文【中图分类】P201.1【相关文献】1.基于C#的国家基本比例尺地形图分幅与新旧编号查询实现 [J], 张宏宇;曲苑婷;杨金玲;曹先革2.国家基本比例尺地形图的分幅与编号及新旧图号的转换 [J], 李学民;田耀永;邓丽霞3.浅议国家基本比例尺地形图分幅编号的标准化 [J], 刘宏林;赵军喜4.新的国家基本比例尺地形图分幅和编号的自动实现 [J], 郭礼珍5.国家基本比例尺地形图新的分幅和编号方法及计算 [J], 袁金花;李金山;李秀江因版权原因，仅展示原文概要，查看原文内容请购买。
我国基本比例尺地形图分幅与编号，以1：100万地形图为基础，按规定的经差和纬差划分图幅。
1：100万采用国际1：1000000地图分幅标准。
每幅1：1000000地形图范围是经差6°，纬差4°；纬度66°～76°之间经差12°，纬差4°；纬度76°～88°之间纬经差24°，纬差4°（在我国没有纬度60°以上的需要合幅图幅）
1：1000000地图编号采用国际1：1000000地图编号标准。
从赤道起算，每纬差4°为一行，至88°，南北半球各分为22横列，依次编号A、B、... V；由精度180°西向东每6°一列，全球60列，以1-60表示，如海南所在1：100万图在第5行，第49列，其编号为E49 ；北京为J50
每幅1：100万地形图划分为2行2列，按经差3°纬差2°分成四幅1：50万地形图
每幅1：100万地形图划分为4行4列，按经差1°30′纬差1°分成16幅1：25万地形图
每幅1：100万地形图划分为12行12列，按经差30′纬差20′分成144幅1：10万地形图
每幅1：100万地形图划分为24行24列，按经差15′纬差10′分成576幅1：5万地形图
每幅1：100万地形图划分为48行48列，按经差7′30″纬差5′分成2304幅1：2.5万
每幅1：100万地形图划分为96行96列，按经差3′45″纬差2′30″分成9216幅1：1万地形图
每幅1：100万地形图划分为192行192列，按经差1′52″纬差1′15″分成36864幅1：5000地形图。
我国地形图的分幅和编号规则2008-12-13 09:48国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。
普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。
对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。
通常这是由国家主管部门制定统一的图幅分幅和编号系统。
1地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。
百万分之一地图在纬度0o—60o之间的图幅，图幅大小按经差6o，纬差4o分幅；在60o—76o之间的图幅，其经差为12o，纬差为4o；在76o—80o之间图幅的经差为24o，纬差为4o，所以各幅百万分之一地图都是经差6o，纬差4o分幅的。
每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。
一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3o，纬差2o；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1o，纬差40’；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。
每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：2.5万地形图。
在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表4-1）。
表4-1：基本比例尺地形图的图幅大小及其图幅间的数量关系。
纬度er>经度1：100 6度 4度 11：50 3度 2度 4 11：20 1度 40分 36 9 11：10 30分 20分 144 36 4 11：5 15分 10分 576 144 16 4 11：2.5 7.5分 5分 2304 576 64 16 4 11:1 3分45秒 2.5分 9216 2304 256 64 16 42分幅编号地形图的编号是根据各种比例尺地形图的分幅，对每一幅地图给予一个固定的号码，这种号码不能重复出现，并要保持一定的系统性。
地形图的应用(国家基本比例尺地形图分幅与编号)地形图的应用（国家基本比例尺地形图分幅与编号）大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。
特别是在规划设计阶段，不仅要以地形图为底图，进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作，以便因地制宜地进行合理的规划和设计。
1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。
一．梯形分幅与编号1、1：100万比例尺图的分幅与编号按国际上的规定，1：100万的世界地图实行统一的分幅和编号。
即自赤道向北或向南分别按纬差4°分成横列，各列依次用A、B...V表示。
自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2 (60)表示。
每一幅图的编号由其所在的“横列一纵行”的代号组成。
例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，则所在的1：100万比例尺图的图号为J—50。
2、1：10万比例尺图的分幅和编号将一幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。
3、这三种比例尺图的分幅编号都是以1：10万比例尺因为基础的。
每幅1：10万的图，划分成4幅1：5万的图，分别在1：10万的图号后写上各自的代号A、B、C、D。
每幅1：5万的图又可分为4幅1：2．5万的图，分别以1、2、3、4编号。
每幅1：10万图分为64幅1：1万的图，分别以(1)、(2)、……(64)表示。
1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。
每幅1：10000 的图分为4幅1：5000的图，分别在1：10000的图号后面写上各自的代号a、b、c、d。
每幅1：5000的因又分成9幅1：2000的图，分别以l、2、……9表示，图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采用矩形分幅法，它是按统一的直角坐标格网划分的。
