一、引言ATX3.0标准是一种电源管理规范，它规定了计算机的上电放电时序，以保证计算机硬件的正常运转和保护。

本文将详细介绍ATX3.0标准下的上电放电时序，以便读者更好地了解计算机硬件的工作原理。

二、ATX3.0标准概述1. ATX3.0标准是由英特尔公司制定的，它取代了旧版的ATX2.0标准，为计算机硬件的电源管理提供了更加严谨的规定。

2. ATX3.0标准规定了计算机电源的输出电压范围、稳定性要求、上电放电时序等重要参数。

3. 上电放电时序是指计算机电源上电和断电的时间顺序，它对于计算机硬件的正常运转和保护至关重要。

三、上电时序1. 上电时序是指计算机电源在接通电源后，各种电压输出的时间顺序。

2. 根据ATX3.0标准，上电时序应包括以下几个关键步骤：(1) 5VSB上电：在主电源接通后，计算机电源的5VSB线路应首先提供稳定的待机电压，以供主板和其他设备的待机模式使用。

(2) PW_ON信号响应：计算机主板上的PW_ON信号由主机电源按键触发，触发后，主板应向电源发送启动信号。

(3) 主电压输出：在接收到启动信号后，计算机电源应输出各种主要电压（如+12V、+5V等），以供主板和其他设备正常工作。

四、放电时序1. 放电时序是指计算机电源在断开电源后，各种电压输出的时间顺序。

2. 根据ATX3.0标准，放电时序应包括以下几个关键步骤：(1) 主电压输出关闭：在主电源断开后，计算机电源应先关闭各种主要电压的输出。

(2) 5VSB放电：在主电源断开后，计算机电源应在一定时间内将5VSB线路的电压降至安全范围内，以避免对主板和其他设备的损害。

(3) 所有输出关闭：在放电完毕后，计算机电源应确保所有电压输出均已关闭，以保证计算机设备的安全。

五、ATX3.0标准的改进1. 相较于旧版的ATX2.0标准，ATX3.0标准在上电放电时序方面做出了以下改进：(1) 5VSB线路的待机电压更加稳定，能够更好地支持待机模式。

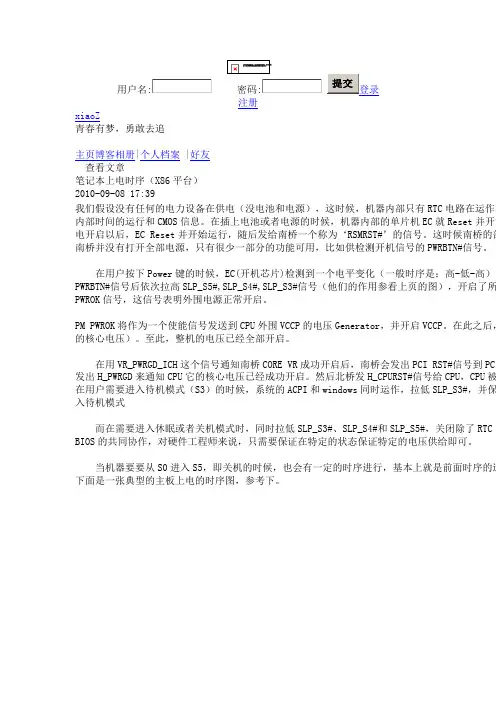

用户名密码注册xiaoZ青春有梦，勇敢去追主页博客相册|个人档案 |好友查看文章笔记本上电时序（X86平台）2010-09-08 17:39我们假设没有任何的电力设备在供电（没电池和电源），这时候，机器内部只有RTC电路在运作，内部时间的运行和CMOS信息。

在插上电池或者电源的时候，机器内部的单片机EC就Reset并开始电开启以后，EC Reset并开始运行，随后发给南桥一个称为‘RSMRST#’的信号。

这时候南桥的部南桥并没有打开全部电源，只有很少一部分的功能可用，比如供检测开机信号的PWRBTN#信号。

在用户按下Power键的时候，EC(开机芯片)检测到一个电平变化（一般时序是：高-低-高），PWRBTN#信号后依次拉高SLP_S5#,SLP_S4#,SLP_S3#信号（他们的作用参看上页的图），开启了所PWROK信号，这信号表明外围电源正常开启。

PM PWROK将作为一个使能信号发送到CPU外围VCCP的电压Generator，并开启VCCP。

在此之后，的核心电压）。

至此，整机的电压已经全部开启。

在用VR_PWRGD_ICH这个信号通知南桥CORE VR成功开启后，南桥会发出PCI RST#信号到PCI 发出H_PWRGD来通知CPU它的核心电压已经成功开启。

然后北桥发H_CPURST#信号给CPU，CPU被在用户需要进入待机模式（S3）的时候，系统的ACPI和windows同时运作，拉低SLP_S3#，并保入待机模式而在需要进入休眠或者关机模式时，同时拉低SLP_S3#、SLP_S4#和SLP_S5#，关闭除了RTC以BIOS的共同协作，对硬件工程师来说，只需要保证在特定的状态保证特定的电压供给即可。

当机器要要从S0进入S5，即关机的时候，也会有一定的时序进行，基本上就是前面时序的逆下面是一张典型的主板上电的时序图，参考下。

论 (0)最近读者：网友评论：发表评论：内容：©2010 Baidu。

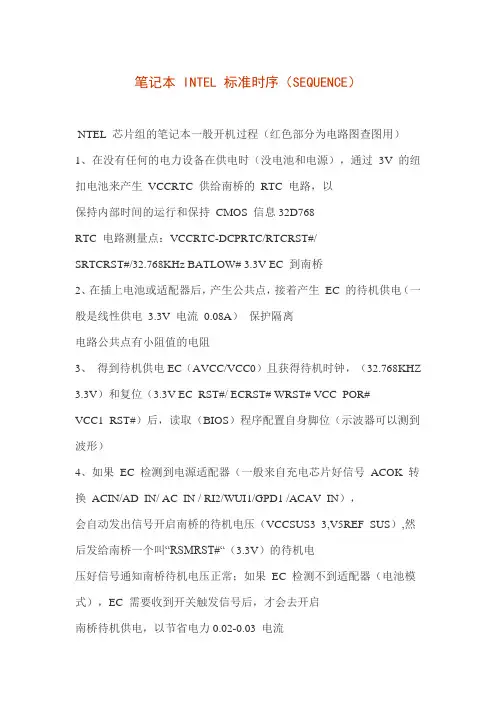

笔记本 INTEL 标准时序（SEQUENCE）NTEL 芯片组的笔记本一般开机过程（红色部分为电路图查图用）1、在没有任何的电力设备在供电时（没电池和电源），通过3V 的纽扣电池来产生VCCRTC 供给南桥的RTC 电路，以保持内部时间的运行和保持CMOS 信息32D768RTC 电路测量点：VCCRTC-DCPRTC/RTCRST#/SRTCRST#/32.768KHz BATLOW# 3.3V EC 到南桥2、在插上电池或适配器后，产生公共点，接着产生EC 的待机供电（一般是线性供电3.3V 电流0.08A）保护隔离电路公共点有小阻值的电阻3、得到待机供电EC（AVCC/VCC0）且获得待机时钟，（32.768KHZ 3.3V）和复位（3.3V EC_RST#/ ECRST# WRST# VCC_POR#VCC1_RST#）后，读取（BIOS）程序配置自身脚位（示波器可以测到波形）4、如果EC 检测到电源适配器（一般来自充电芯片好信号ACOK 转换ACIN/AD_IN/ AC_IN / RI2/WUI1/GPD1 /ACAV_IN），会自动发出信号开启南桥的待机电压（VCCSUS3_3,V5REF_SUS）,然后发给南桥一个叫“RSMRST#“（3.3V）的待机电压好信号通知南桥待机电压正常；如果EC 检测不到适配器（电池模式），EC 需要收到开关触发信号后，才会去开启南桥待机供电，以节省电力0.02-0.03 电流5 、按下开关，EC 收到开关信号后（连接到EC 上名字GPIO03/GPIO06 PWUREQ#/GPC7/ PWR_SW#- 华硕TMRI0/WUI2/GPC4/ EC_GPXIOD3/ KBC_PWRBTN#）延时发送一个高-低-高的PWRBTN#开机信号给南桥不上电还受，盒盖开关控制（COVER_SW#/LID_SW#）6、南桥收到PWRBTN#信号后依次拉高SLP_S5#、SLP_S4#、SLP_S3#信号，SLP_S5/S4#控制产生+3.3VSUS 和内存供电（VDIMM）（可以直接控制，也可以通过EC 去控制）（0.05A DDR1 2.5V DDR2 1.8V DDR3 1.5V），SLP_S3#控制产生+3.3V_RUN 、+5_RUN、桥供电（1.*V）总线供电、（VCCP）0.2A-0.3A 1.05V）独立显卡供电（、（0.5-0.7A 1.*V）VGPU_CORE）（等（可以直接控制，也可以通过EC 去控制）7、发出信号EC（1.*V）或者其他电路转换来开启CPU 的核心电压（VCORE）无独显电流0.6A，（有独显电流增加0.3-0.5A）。

笔记本维修思路及上电时序笔记本维修思路及上电时序笔记本电脑维修思路1、首先查一下，电源适配器有无电压输出，如有，再查生成12V，5V，3.3V的电源供电芯片有没有基准电压和待机电压5V，还有电池充电器有没有供电，CPU供电电路有没有3.3V的供电，有没有基准电压，电源管理芯片这边通过场效应管的高低门驱动器有无供电，具不具备待机，查一下没有有保险电阻有没有坏，还有滤波电容,，有没有坏！2、你这种情况，电池充不满电，但电池又确定是好的，很有可能是以下几种情况，供参考：1.电路提早终止了充电2.场效应管及升压电容损坏3.芯片内部控制参数坏造成，只能是换芯片了如果能放电不能充电，升压电容和场效应管都没坏，也只有换芯片了。

一般芯片是不容易坏的。

3不开机的故障，一看二听三检测。

一、看有没有明显的可见的故障。

如有没有地方烧焦、变形、崩裂等。

闻闻有没有地方有烧焦的糊味。

二、开机听听有没有正常或不正常的声响，从那里发出的。

三、检测在没有专门工具的情况下只能由万用表测测保险电阻是否烧断，有没有明显的短路等。

CPU、内存条是不是接触良好等都可以测测。

注意通电时不能人为短路而造成破坏。

4．显示屏显示不正常，从故障看来有可能是屏或屏线问题：一，检查主板供电上屏是否正常，电压一般为1点几伏，2点几伏，3点几伏。

IBM机因为高压板的供电都是和上液晶屏同一条数据线，所以还有几组为5点几伏，10点伏左右的电压，当然还有0伏则是地线!二，如果有供电，检查屏接囗处，用万用表继续量电压。

电压值如上!如果现在没有电压了就肯定是屏线故障。

换一条屏线或用同一耐压的线挑线一条屏线即可，倘若可以就可以排除故障。

如果还是故障存在的话，屏也有可能有故障了，这样的情况很少，很少同时存在确定到屏的电压正常,现在女生所谓的“男朋友”，则要修屏了。

在屏上有块微处理信号芯片，因为没有电路图，所以不能确定每一个脚的工作电压。

只能用示波器看这块芯片处理之后的波形是否正确，分两部走(一)如果不合，就换块同型号芯片即可。

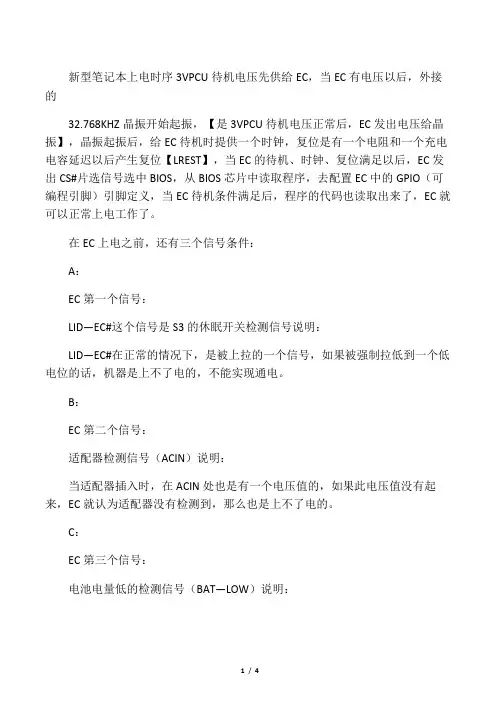

新型笔记本上电时序3VPCU待机电压先供给EC，当EC有电压以后，外接的32.768KHZ晶振开始起振，【是3VPCU待机电压正常后，EC发出电压给晶振】，晶振起振后，给EC待机时提供一个时钟，复位是有一个电阻和一个充电电容延迟以后产生复位【LREST】，当EC的待机、时钟、复位满足以后，EC发出CS#片选信号选中BIOS，从BIOS芯片中读取程序，去配置EC中的GPIO（可编程引脚）引脚定义，当EC待机条件满足后，程序的代码也读取出来了，EC就可以正常上电工作了。

在EC上电之前，还有三个信号条件：A：EC第一个信号：LID—EC#这个信号是S3的休眠开关检测信号说明：LID—EC#在正常的情况下，是被上拉的一个信号，如果被强制拉低到一个低电位的话，机器是上不了电的，不能实现通电。

B：EC第二个信号：适配器检测信号（ACIN）说明：当适配器插入时，在ACIN处也是有一个电压值的，如果此电压值没有起来，EC就认为适配器没有检测到，那么也是上不了电的。

C：EC第三个信号：电池电量低的检测信号（BAT—LOW）说明：如果电池电量低，EC也会停止上电，此脚必须有一个高电平，上拉电压，才正常时序步骤：1：NBSWON#：开机触发信号，未按开机键之前，此信号有3VPCU上拉电压，按下电源键，此信号被拉至地，形成低电位有效触发至EC,NBSWON#是一个高—低—高的低电位有效触发信号2：当EC收到有效触发以后，EC就发出一个S5—ON高电位信号，S5—ON一出来就控制将3VPCU电压转换成3V—S5供至南桥：VCCSUS3.3（3.3V待机），将5VPCU电压转换成5V—S5供至南桥的V5REFSUS（5V待机），此时南桥有了待机电压3：（1）：EC发出RSMRST#信号（从低到迟续高电位）至南桥中的RSMRST#脚位，其目的是：清零南桥里面的ACPI控制器的逻辑关系（2）：EC收到NBSWON#后，延时发出DNBSWON#低电位有效触发至南桥中的PWRBIN#脚位，告知南桥用户已按下电源键4：当南桥供电、时钟、复位条件满足以后以及收到PWRBIN#有效触发后，依次发出高电平的SLP—S3#、SLP—S4#（或S5#）的信号，SLP—S4#更名为：SUSC#，SLP—S3#更名为：SUSB#信号发至EC5：EC收到这两个高电位信号以后，分别将：SUSC#转换成SUSON（SUSON是用于开启各种SUS电压），将SUSB#转换成MAINON（MAINON是用于开启各种MAIN电压或是正电压开启信号，比如：+3V、+5V），EC将SUSB#信号延时99ms后，发出VRON，用于开启CPU的VCORE电压6：在各路电压产生正常以后，各路电压的PWRGOOD信号经逻辑相与后产生HWPG信号供至EC，HWPG给到EC后，EC就发出PWROK至南桥里面的PWROK信号脚位上（PWROK代表所有系统电压都正常）备注：在广达笔记本中，只要其中任意一个PWRGD没有起来，HWPG就会被拉低，EC检查不到HWPG信号，就会停止发出MAINON和SUSON，故障表现为：掉电。

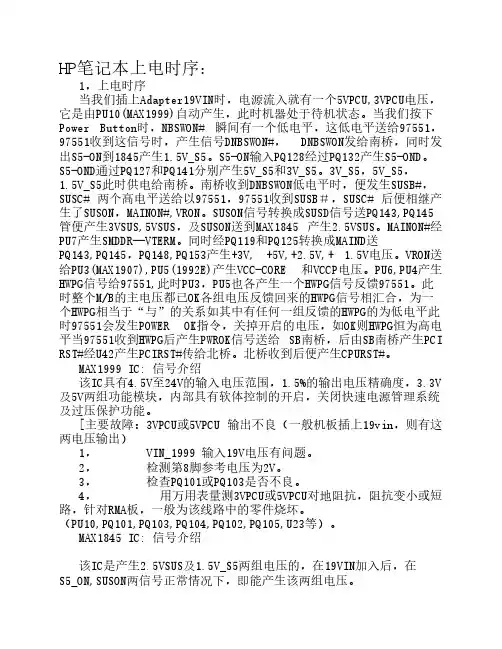

HP笔记本上电时序：1，上电时序当我们插上Adapter19VIN时，电源流入就有一个5VPCU,3VPCU电压，它是由PU10(MAX1999)自动产生，此时机器处于待机状态。

当我们按下Power Button时，NBSWON# 瞬间有一个低电平，这低电平送给97551，97551收到这信号时，产生信号DNBSWON#， DNBSWON发给南桥，同时发出S5-ON到1845产生1.5V_S5。

S5-ON输入PQ128经过PQ132产生S5-OND。

S5-OND通过PQ127和PQ141分别产生5V_S5和3V_S5。

3V_S5，5V_S5，1.5V_S5此时供电给南桥。

南桥收到DNBSWON低电平时，便发生SUSB#，SUSC# 两个高电平送给以97551，97551收到SUSB＃，SUSC# 后便相继产生了SUSON，MAINON#,VRON。

SUSON信号转换成SUSD信号送PQ143,PQ145管便产生3VSUS,5VSUS，及SUSON送到MAX1845 产生2.5VSUS。

MAINON#经PU7产生SMDDR—VTERM。

同时经PQ119和PQ125转换成MAIND送PQ143,PQ145，PQ148,PQ153产生+3V, +5V,+2.5V,+ 1.5V电压。

VRON送给PU3(MAX1907),PU5(1992E)产生VCC-CORE 和VCCP电压。

PU6,PU4产生HWPG信号给97551,此时PU3，PU5也各产生一个HWPG信号反馈97551。

此时整个M/B的主电压都已OK各组电压反馈回来的HWPG信号相汇合，为一个HWPG相当于“与”的关系如其中有任何一组反馈的HWPG的为低电平此时97551会发生POWER OK指令，关掉开启的电压，如OK则HWPG恒为高电平当97551收到HWPG后产生PWROK信号送给 SB南桥，后由SB南桥产生PCI RST#经U42产生PCIRST#传给北桥。

笔记本上电时序笔记本英特尔标准序列NTEL芯片组笔记本通用启动过程(红色部分用于电路图检查)1。

当无电源设备供电(无电池和电源)时，由3V钮扣电池产生VCCRTC给南桥的RTC电路供电。

为了保持内部时间操作和互补金属氧化物半导体信息32D768 RTC电路测量点:VCC RTC-DCP RTC/RTC rst #/SRT rst #/32.768 khz bat low # 3.3 veec至南桥2，在插入电池或适配器后产生公共点。

然后产生备用电源EC(一般为线性电源3.3V，电流0.08A)，在隔离电路的公共点用小电阻保护电阻3，从而得到备用电源EC(A VCC/VCC0)和备用时钟。

(32.768KHZ 3.3V)并复位(3.3V EC _ rst #/ecrst # wrst # VCC _ por #VCC 1 _ rst #)。

读取(基本输入输出系统)程序配置自己的引脚位置(示波器可以检测波形)4。

如果电子控制器检测到电源适配器(通常是来自充电芯片的良好信号ACOK转换ACIN/ad _ in/交流_ in/ri2/wui1/gpd1/acav _ in)，将自动发出信号以开启南桥的待机电压(VCCSUS3_3，V5REF_SUS)，然后向南桥发送称为“RSM RST #”(3.3V)的待机机电，以发出南桥的待机电压正常的信号；如果欧共体不能检测到适配器(电池模式)，欧共体将只在收到开关触发信号后打开南桥备用电源，以节省0.02-0.03电流5，并按下开关。

在欧共体收到开关信号(连接到欧共体GPIO 03/GPIO 06 PWUREQ #/GPC7/PWR _ SW #-ASUSTMRi 0/WUI 2/GP C4/欧共体_ GPIO D3/KBC _ PWRBTN#)后，它会延迟发送高-低-高PWRBTN#当通电信号未施加到南桥时，它也由箱盖开关(COVE _ SW #/LID _ SW #)|控制在南桥接收到PWRBTN#信号后，它依次上拉SLP_S5#、SLP_S4#、SLP_S3#信号。

笔记本主板开机时序当没有任何设备供电时（也就是说没有接上电源适配器或着电池的时候）主板RTC电路由CMOS电池提供3.3V电压来供电，它主要是保障时间的正常运行和CMOS信息。

当我们插上电源的时候19V电压会经过两个MOS管给主板输入一个PWR_SRC（也就是19V电压）和一组待机的3/5V电压（我们就叫他3/5V ALW电压当然各品牌的主板给电压的命名也不一样比如像ASUS的叫它3/5V PCU），在这同时KBC里面的EC也复位了，随后KBC会发一个RSMRST#信号给南桥，南桥内部一部分功能开始初始化等待着开机命令（也就是PWRBTN#信号你今天跟我说的应该就是这个信号吧）同时KBC会发出一个也就是开关PWR_SW#信号（#号代表电压是由高到低再到高才有效的），当我们按下开关键的时候KBC里面的EC检测到一个电平的变化（就是PWR_SW#由高到低再到高这样一个变化），然后送出一个PWRBTN#(开机信号)给南桥，南桥收到这个信号后会先后拉高SLP_S5#, SLP_S4#, SLP_S3#信号给KBC，KBC会相继发出SUSON DIMMON 1.2VSUSON RUNON等等，给各电压芯片（这些都是外围设备电压的开启电压信号），各组电压芯片相继收到这些开启电压信号后会送出相应的电压例如3/5VSUS 1.2VSUS 1.5VSUS 1.8VDIMM 3/5VRUN VTT等这一系列电压，（注意这些电压是有先后顺序的），我上述排列的这些电压顺序是不对的在这里只是给你做一个参考，你只有在以后的实践中慢慢去摸索，（当然想要后一个电压正常发出得有一个条件那就是上一组电压发出了以后该电压芯片会发出一个PWR_OK给KBC，KBC才会发出下一组电压的开启信号给下一组电压芯片），当这些电压都有了的时候他们的PWR_OK信号会聚集到一起汇组成一个PM_PWROK 或者是ALLSYSPWROK信号这表示外围设备电压和南北桥供电电压均已正常开启，这个信号是发给KBC的，KBC接收到这个信号的时候会送出最后一个电压的开机信号也就是CPU电压的开启信号VR_ON给CPU电压芯片同时CPU电压芯片送出CPU电压(到这时整板的电压都以开启)，CPU电压正常输出后CPU电压芯片会送出时钟的开启信号VR_PERGD_CLKEN#信号给时钟芯片，时钟芯片收到这个开启信号后会向整板送出时钟包括南桥，南桥收到时钟信号了这时南桥会发出PCI_RST#给PCI总线，于是总线上的所有设备开始初始化等待复位（包括北桥），并同时发出H_PWRGD来通知CPU告诉CPU自己的核心电压已被开启，然后北桥会发出H_CPURST#给CPU, CPU开始复位这时主板才正式开机跑码了。
