笔记本开机时序我们假设没有任何的电力设备在供电（没电池和电源），这时候，机器内部只有RTC电路在运作，南桥上会接有一个3V的纽扣电池来供给RTC电力，以保持内部时间的运行和CMOS信息。
在插上电池或者电源的时候，机器内部的单片机EC就Reset并开始工作，等待用户按下Power键。
在此期间的时序是：ALWAYS电开启以后，EC Reset并开始运行，随后发给南桥一个称为‘RSMRST#’的信号。
这时候南桥的部分功能开始初始化并等待开机信号。
这里要注意，这时候的南桥并没有打开全部电源，只有很少一部分的功能可用，比如供检测开机信号的PWRBTN#信号。
在用户按下Power键的时候，EC(开机芯片)检测到一个电平变化（一般时序是：高-低-高），然后发送一个开机信号（PWRBTN#）给南桥，南桥收到PWRBTN#信号后依次拉高SLP_S5#,SLP_S4#,SLP_S3#信号（他们的作用参看上页的图），开启了所有的外围电压，主要是+3V，+5V以及DDR2.5V等，并发送PM PWROK信号，这信号表明外围电源正常开启。
PM PWROK将作为一个使能信号发送到CPU外围VCCP的电压Generator，并开启VCCP。
在此之后，VCCP Generator会发出CORE_VR_ON来开启CORE VR（即CPU 的核心电压）。
至此，整机的电压已经全部开启。
在用VR_PWRGD_ICH这个信号通知南桥CORE VR成功开启后，南桥会发出PCI RST#信号到PCI总线，于是总线上的设备都被初始化（包括北桥），并同时发出H_PWRGD 来通知CPU它的核心电压已经成功开启。
然后北桥发H_CPURST#信号给CPU，CPU被RESET，并正式开始工作。
在用户需要进入待机模式（S3）的时候，系统的ACPI和windows同时运作，拉低SLP_S3#，并保持SLP_S4#和SLP_S5#被拉高，以关闭了MAIN电，系统则进入待机模式而在需要进入休眠或者关机模式时，同时拉低SLP_S3#、SLP_S4#和SLP_S5#，关闭除了RTC以外的电源。
在我们平时的工作和生活中，总是想挖掘他表面下更深层次的内涵，追求自己远大的理想，以至于达到最高的境界。
下面结合这篇有关于EC的论述，来了解笔记本最底层的EC与电源，与开机的关系，从而提高笔记本的维修理论水平。
BIOS（基本输入输出系统）在整个系统中的地位是非常重要的，它实现了底层硬件和上层操作系统的桥梁。
比如你现在从光盘拷贝一个文件到硬盘，您只需知道“复制、粘贴”的指令就行了，您不必知道它具体是如何从光盘读取，然后如何写入硬盘。
对于操作系统来说也只需要向BIOS发出指令即可，而不必知道光盘是如何读，硬盘是如何写的。
BIOS构建了操作系统和底层硬件的桥梁。
而我们平时说的BIOS设定仅仅是谈到了其软件的设定，比如设置启动顺序、禁用/启用一些功能等等。
但这里有一个问题，在硬件上，BIOS是如何实现的呢？毕竟，软件是运行在硬件平台上的吧？这里我们不能不提的就是EC。
开机控制芯片又称为 EC（Embed Controller，嵌入式控制器）是一个16位单片机，它内部本身也有一定容量的Flash来存储EC的代码。
EC在系统中的地位绝不次于南北桥，在系统开启的过程中，EC控制着绝大多数重要信号的时序。
在笔记本中，EC是一直开着的，无论你是在开机或者是关机状态，除非你把电池和Adapter完全卸除。
在关机状态下，EC一直保持运行，并在等待用户的开机信息。
而在开机后，EC更作为键盘控制器，充电指示灯以及风扇和其他各种指示灯等设备的控制，它甚至控制着系统的待机、休眠等状态。
主流笔记本系统中，EC在系统架构中的地位如下图：现在的EC有两种架构，上图左边是比较传统的，即BIOS的FLASH通过X-BUS接到EC，然后EC通过LPC接到南桥，一般这种情况下EC的代码也是放在FLASH中的，也就是和BIOS共用一个FLASH。
右边的则是比较新的架构，EC和FLASH 共同接到LPC总线上，一般它只使用EC内部的ROM。
至于LPC总线，它是INTEL 当初为了取代低速落后的X-BUS而推出的总线标准。
笔记本上电时序大解析我也发个时序。
呵呵是远程学员的一个作业题目。
发在这里大家一起看看。
填写一下顺序吧。
我来试着解答一下:1:未插电源，装入CMOS电池后，首先送出RTCRST#、VBAT给SB;同时晶振提供32.768KHZ给SB。
2:插入电源，IO检测电源是否发出5VSB，5VSB转换为3VSB同时提供给SB。
3:IO发出RSMRST#通知南桥5VSB准备好了。
4:按下开关后，IO收到PWSW#。
之后IO发出PWBTN#给SB。
SB收到此信号后，送出SLP_S3#給IO。
然后由IO发出PSON#接低ATX的绿线。
ATX电源工作，发出主供电。
5:在主供电正常后，ATX发出ATXPWROK给SB，通知南桥ATX工作正常。
同时也产生各路后续电压，如VTT，内存供电等。
6:当VTT送给CPU后，CPU发出VTT_PWGD给VRM。
当VRM收到这个信号后，根据CPU发出的VID组合发出VCORE供给CPU。
7:VCORE正常产生后，VRM发出VRM_PWGD给SB和时钟，时钟收到此信号后，开始工作，发出各路时钟信号。
8:SB收到VRM_PWGD和时钟信号后，发出CPU_PWGD给CPU，同时发出PLTRST#给NB，还发出PCIRST#给IO、BIOS及各个设备。
9:NB收到PLTRST#后，发出CPURST#给CPU。
10:CPU有了电压，时钟，复位，PWGD，便开始工作了学了四天，我也发一个。
10030523150a7851cea274df93.jpg (52.22 KB, 下载次数: 21)哪位高手能把这些信号从头到尾概述一还有图里蓝字和黑字代表什么意思了QQ截图未命名.png (78.28 KB, 下载次数: 4)华硕A8S的时序图来无聊来回答下楼主的问题。
笔记本电脑信号工作原理释义及工作时序??? 笔记本电脑在工作启动时要严格按照时序依次出现，进行启动，否则电脑无法正常启动，这也是我们判断电脑故障的主要依据，所以笔记本电脑启动时序信号对于维修的作用举足轻重。
??? 首先介绍ALW,它的英文全称是Alway,是指待机电压，如+5VALW,当电源插上后，这个电压就有，所以我们在插上电源后，不管是3VALW,还是5VALW，只要是ALW，都应该有它相应的电压，它是给开机电路用的，如EC单片机等。
??? 其次是SUS，它的英文全称是Suspend,意思是延缓，挂起的意思，如+3VSUS（SLP_S5# CTRLD POWER这些将在上电时序中讲解）它的电压产生实在ALW的电压后面，当接收到 SUS_on控制电压后就会产生此一系列的电压，此电压不是主要供给电压，只是为下一步的电压产生提供铺垫，但不代表这电压不重要，没有SUS电压，后面的电压就不会产生。
???? 再次是RUN电压，RUN电压没有缩写，它的意思就是运行的意思，这个才是南北桥工作的主要电压，当然南北桥也需要SUS电压。
系统真正运行的话就需要RUN电压正常，如果RUN 电压不稳定会造成主板的不稳定。
?????总复位信号: PLTRST#是IntelICH9整个平台的总复位(如：I/O、 BIOS芯片、网卡、北桥等等)。
在加电期间及当S/W信号通过复位控制寄存器（I/O 寄存器 CF9h）初始化一个硬复位序列时ICH9确定PLTRST#的状态。
在PWROK和VRMPWRGD为高电平之后ICH9驱动PLTRST#最少1毫秒是无效的。
当初始化通过复位控制寄存器 (I/O 寄存器 CF9h)时ICH9驱动PLTRST#至少1毫秒是有效的。
只有VccSus3_3正常时PLTRST#这个信号才起作用.??? THRM# 热报警信号:激活THRM#为低电平信号使外部硬件去产生一个SMI#或者SCI信号; ??? 热断路信号: 当THRMTRIP#信号为低电平型号时，从处理器发出热断路型号，ICH9马上转换为S5状态。
笔记本上电时序笔记本英特尔标准序列NTEL芯片组笔记本通用启动过程(红色部分用于电路图检查)1。
当无电源设备供电(无电池和电源)时，由3V钮扣电池产生VCCRTC给南桥的RTC电路供电。
为了保持内部时间操作和互补金属氧化物半导体信息32D768 RTC电路测量点:VCC RTC-DCP RTC/RTC rst #/SRT rst #/32.768 khz bat low # 3.3 veec至南桥2，在插入电池或适配器后产生公共点。
然后产生备用电源EC(一般为线性电源3.3V，电流0.08A)，在隔离电路的公共点用小电阻保护电阻3，从而得到备用电源EC(A VCC/VCC0)和备用时钟。
(32.768KHZ 3.3V)并复位(3.3V EC _ rst #/ecrst # wrst # VCC _ por #VCC 1 _ rst #)。
读取(基本输入输出系统)程序配置自己的引脚位置(示波器可以检测波形)4。
如果电子控制器检测到电源适配器(通常是来自充电芯片的良好信号ACOK转换ACIN/ad _ in/交流_ in/ri2/wui1/gpd1/acav _ in)，将自动发出信号以开启南桥的待机电压(VCCSUS3_3，V5REF_SUS)，然后向南桥发送称为“RSM RST #”(3.3V)的待机机电，以发出南桥的待机电压正常的信号；如果欧共体不能检测到适配器(电池模式)，欧共体将只在收到开关触发信号后打开南桥备用电源，以节省0.02-0.03电流5，并按下开关。
在欧共体收到开关信号(连接到欧共体GPIO 03/GPIO 06 PWUREQ #/GPC7/PWR _ SW #-ASUSTMRi 0/WUI 2/GP C4/欧共体_ GPIO D3/KBC _ PWRBTN#)后，它会延迟发送高-低-高PWRBTN#当通电信号未施加到南桥时，它也由箱盖开关(COVE _ SW #/LID _ SW #)|控制在南桥接收到PWRBTN#信号后，它依次上拉SLP_S5#、SLP_S4#、SLP_S3#信号。

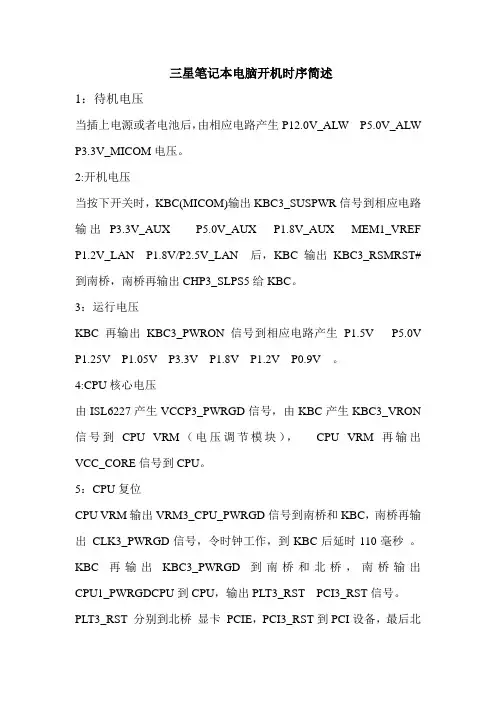

三星笔记本电脑开机时序简述
1：待机电压
当插上电源或者电池后，由相应电路产生P12.0V_ALW P5.0V_ALW P3.3V_MICOM电压。
2:开机电压
当按下开关时，KBC(MICOM)输出KBC3_SUSPWR信号到相应电路输出P3.3V_AUX P5.0V_AUX P1.8V_AUX MEM1_VREF P1.2V_LAN P1.8V/P2.5V_LAN 后，KBC输出KBC3_RSMRST#到南桥，南桥再输出CHP3_SLPS5给KBC。
3：运行电压
KBC再输出KBC3_PWRON信号到相应电路产生P1.5V P5.0V P1.25V P1.05V P3.3V P1.8V P1.2V P0.9V 。
4:CPU核心电压
由ISL6227产生VCCP3_PWRGD信号，由KBC产生KBC3_VRON 信号到CPU VRM（电压调节模块），CPU VRM 再输出VCC_CORE信号到CPU。
5：CPU复位
CPU VRM输出VRM3_CPU_PWRGD信号到南桥和KBC，南桥再输出CLK3_PWRGD信号，令时钟工作，到KBC后延时110毫秒。
KBC再输出KBC3_PWRGD到南桥和北桥，南桥输出CPU1_PWRGDCPU到CPU，输出PLT3_RST PCI3_RST信号。
PLT3_RST 分别到北桥显卡PCIE，PCI3_RST到PCI设备，最后北
桥发出CPU1_CPURST到CPU，这时CPU开始执行BIOS自检命令。

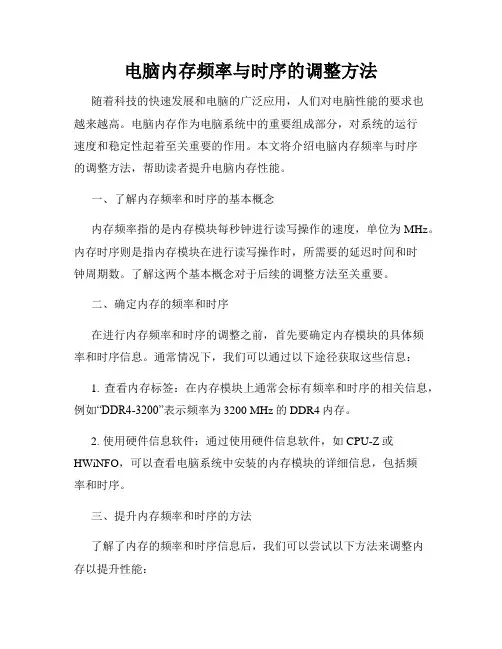

电脑内存频率与时序的调整方法随着科技的快速发展和电脑的广泛应用，人们对电脑性能的要求也越来越高。
电脑内存作为电脑系统中的重要组成部分，对系统的运行速度和稳定性起着至关重要的作用。
本文将介绍电脑内存频率与时序的调整方法，帮助读者提升电脑内存性能。
一、了解内存频率和时序的基本概念内存频率指的是内存模块每秒钟进行读写操作的速度，单位为MHz。
内存时序则是指内存模块在进行读写操作时，所需要的延迟时间和时钟周期数。
了解这两个基本概念对于后续的调整方法至关重要。
二、确定内存的频率和时序在进行内存频率和时序的调整之前，首先要确定内存模块的具体频率和时序信息。
通常情况下，我们可以通过以下途径获取这些信息：1. 查看内存标签：在内存模块上通常会标有频率和时序的相关信息，例如“DDR4-3200”表示频率为3200 MHz的DDR4内存。
2. 使用硬件信息软件：通过使用硬件信息软件，如CPU-Z或HWiNFO，可以查看电脑系统中安装的内存模块的详细信息，包括频率和时序。
三、提升内存频率和时序的方法了解了内存的频率和时序信息后，我们可以尝试以下方法来调整内存以提升性能：1. 提升内存频率：一般来说，内存模块的默认频率是最稳定和兼容的，但不一定是最高的。
通过进入电脑的BIOS设置界面，找到内存频率/速度选项，并选择一个更高的选项来提升内存频率。
然而，需要注意的是，在进行频率提升之后，我们需要进行系统的稳定性测试，以确保系统正常运行。
2. 调整内存时序：内存时序的调整可以对内存的读写速度产生较大的影响。
在BIOS设置界面中，我们可以找到内存时序/延迟选项，并选择更小的数值来减少内存读写的延迟时间。
同样地，调整时序后也需要进行系统的稳定性测试。
3. 使用XMP/DOCP：现代内存模块通常配备了XMP（Intel处理器）或DOCP（AMD处理器）功能，可以通过BIOS设置界面中的相应选项启用。
XMP/DOCP是内存制造商预先设置好的一组优化参数，可以快速提升内存的频率和时序。
