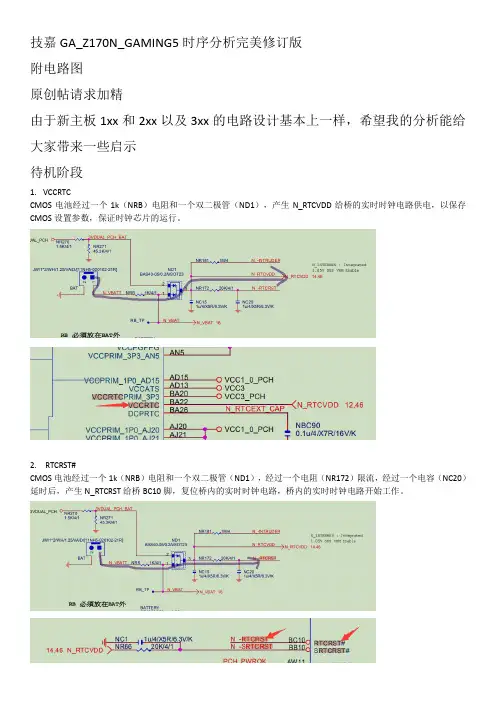

技嘉GA_Z170N_GAMING5时序分析完美修订版附电路图原创帖请求加精由于新主板1xx和2xx以及3xx的电路设计基本上一样，希望我的分析能给大家带来一些启示待机阶段1.VCCRTCCMOS电池经过一个1k（NRB）电阻和一个双二极管（ND1），产生N_RTCVDD给桥的实时时钟电路供电，以保存CMOS设置参数，保证时钟芯片的运行。

2. RTCRST#CMOS电池经过一个1k（NRB）电阻和一个双二极管（ND1），经过一个电阻（NR172）限流，经过一个电容（NC20）延时后，产生N_RTCRST给桥BC10脚，复位桥内的实时时钟电路，桥内的实时时钟电路开始工作。

3. SRTCRST#CMOS电池经过一个1k（NRB）电阻和一个双二极管（ND1），变成N_RTCVDD给桥的同时，经过一个电阻（NR66）限流，在经过一个电容（NC1）延时，产生N_SRTCRST信号送给桥的BB10脚，复位桥内的ME模块。

什么是ME模块？我个人理解就是英特尔嵌入到桥内的一个小电脑，这个小电脑本身就是一个独立的电脑，英特尔可以通过它对你的电脑进行升级。

鬼才知道是不是光明正大的留后门。

这家伙的权限超高，还没开机就已经获得了复位信号。

所以全国产的电脑实在是很有必要呀！4.32.768HZ晶振桥得到VCCRTC供电和RTCRST后，实时时钟晶振起振，产生32.768hz的时钟信号，提供给桥RTC模块、SPI模块、和ME模块使用。

5.VCCDSW_3p3（深度睡眠待机电压）本身这个Z170的桥是支持深度睡眠的，但是这块主板显然是不支持这个功能，直接把深度睡眠待机电压接到了3VDUAL_PCH上，取消了深度睡眠功能。

6.DSW_PWROK（深度睡眠待机好）这个信号是由IO的53脚发出的DPWORK更名为N_PCH_DPWROK，然后给桥的AV11脚，中间由3V双路供电提供上拉。

因为此信号必须要在IO工作后才能产生，所以很显然是取消了深度睡眠功能。

【电⼯基础知识】时序逻辑电路时序逻辑电路定义时序逻辑电路主要由触发器构成。

在理论中，时序逻辑电路是指电路任何时刻的稳态输出不仅取决于当前的输⼊，还与前⼀时刻输⼊形成的状态有关。

这跟相反，组合逻辑的输出只会跟⽬前的输⼊成⼀种函数关系。

换句话说，时序逻辑拥有储存器件（）来存储信息，⽽组合逻辑则没有。

从时序逻辑电路中，可以建出两种形式的：：输出只跟内部的状态有关。

（因为内部的状态只会在时脉触发边缘的时候改变，输出的值只会在时脉边缘有改变）：输出不只跟⽬前内部状态有关，也跟现在的输⼊有关系。

时序逻辑因此被⽤来建构某些形式的的，延迟跟储存单元，以及有限状态⾃动机。

⼤部分现实的电脑电路都是混⽤组合逻辑跟时序逻辑。

按“功能、⽤途”分为：1. 寄存器；2. 计数（分频）器；3. 顺序（序列）脉冲发⽣器；4. 顺序脉冲检测器；5. 码组变换器；寄存器定义寄存器：能够暂时存放数码、指令、运算结果的数字逻辑部件，称为寄存器。

寄存器的功能是存储，它是由具有存储功能的组合起来构成的。

⼀个触发器可以存储1位⼆进制代码，故存放n位⼆进制代码的寄存器，需⽤n个触发器来构成。

[1]按照功能的不同，可将寄存器分为基本寄存器和两⼤类。

基本寄存器只能并⾏送⼊数据，也只能并⾏输出。

移位寄存器中的数据可以在移位脉冲作⽤下依次逐位右移或左移，数据既可以并⾏输⼊、并⾏输出，也可以串⾏输⼊、串⾏输出，还可以并⾏输⼊、串⾏输出，或串⾏输⼊、并⾏输出，⼗分灵活，⽤途也很⼴。

[1]知识点概述：1、寄存器，就是能够记忆或存储0和1数码的基本部件。

通常都是由各种触发器和门电路来构成的。

2、寄存器分为仅能存储0和1数码的数码寄存器，和既能存储数码同时也能实现数码的左移或右移的寄位移寄存器。

3、在实际中，通常使⽤集成寄存器。

本节讲解了寄存器的电路构成、⼯作原理、对74LS194双向移位寄存器的使⽤进⾏了介绍。

4、有点寄存器具有左移右移的功能寄存器电路如下：（1）由四个D触发器构成，因为每⼀个D触发器可以存放1位⼆进制信息，所以上述电路的寄存器可存放⼀个4位⼆进制数码，⼀般也把这种寄存器称为数码寄存器。

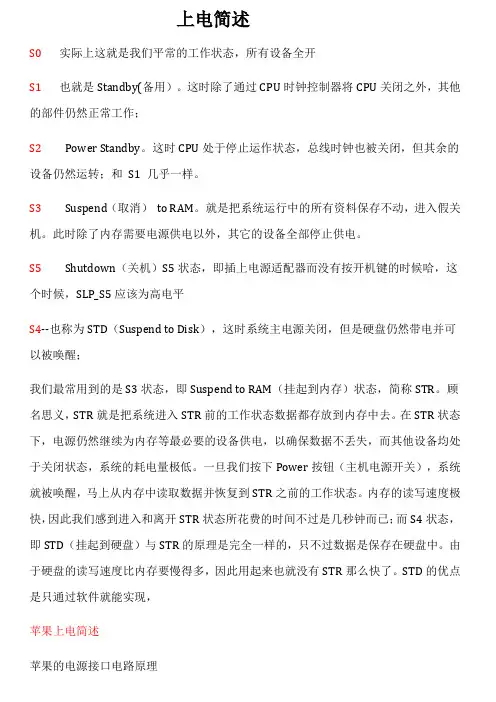

上电简述S0 实际上这就是我们平常的工作状态，所有设备全开S1 也就是Standby(备用）。

这时除了通过CPU时钟控制器将CPU关闭之外，其他的部件仍然正常工作；S2 Power Standby。

这时CPU处于停止运作状态，总线时钟也被关闭，但其余的设备仍然运转；和S1 几乎一样。

S3Suspend（取消）to RAM。

就是把系统运行中的所有资料保存不动，进入假关机。

此时除了内存需要电源供电以外，其它的设备全部停止供电。

S5Shutdown（关机）S5状态，即插上电源适配器而没有按开机键的时候哈，这个时候，SLP_S5应该为高电平S4--也称为STD（Suspend to Disk），这时系统主电源关闭，但是硬盘仍然带电并可以被唤醒；我们最常用到的是S3状态，即Suspend to RAM（挂起到内存）状态，简称STR。

顾名思义，STR就是把系统进入STR前的工作状态数据都存放到内存中去。

在STR状态下，电源仍然继续为内存等最必要的设备供电，以确保数据不丢失，而其他设备均处于关闭状态，系统的耗电量极低。

一旦我们按下Power按钮（主机电源开关），系统就被唤醒，马上从内存中读取数据并恢复到STR之前的工作状态。

内存的读写速度极快，因此我们感到进入和离开STR状态所花费的时间不过是几秒钟而已；而S4状态，即STD（挂起到硬盘）与STR的原理是完全一样的，只不过数据是保存在硬盘中。

由于硬盘的读写速度比内存要慢得多，因此用起来也就没有STR那么快了。

STD的优点是只通过软件就能实现，苹果上电简述苹果的电源接口电路原理J6900是苹果A1286主板上的电源接口，一共5个针脚。

其中，1，2脚为适配器主供电的输入；4脚为地线；5脚为1-wire信号线。

1-wire信号线通过过压保护器U6900，输出信号SYS_ONEWIRE 信号与主板通信；PPDCIN_G3H输入后，经过隔离MOS管Q7080内部体二极管，输出PPDCIN_G3H_OR_PBUSPPDCIN_G3H_OR_PBUS为U6990供电，U6990输出PP3V42_G3H(3.3V电压）PP3V42_G3H电压输出后，要经过U5000来检测，U5000是一个高精度欠压检测器，内部原理如下：工作原理：input引脚为输入电压检测端，在内部分压后，与Vref比较，电压正常时，1脚输出高电平，电压低于标准时，1脚输出低电平。

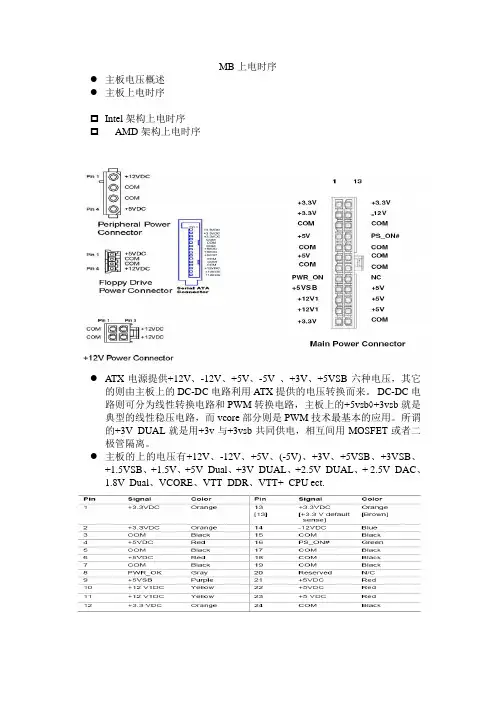

MB上电时序●主板电压概述●主板上电时序☐Intel架构上电时序☐AMD架构上电时序●ATX电源提供+12V、-12V、+5V、-5V 、+3V、+5VSB六种电压，其它的则由主板上的DC-DC电路利用ATX提供的电压转换而来。

DC-DC电路则可分为线性转换电路和PWM转换电路，主板上的+5vsb +3vsb就是典型的线性稳压电路，而vcore部分则是PWM技术最基本的应用。

所谓的+3V_DUAL就是用+3v与+3vsb共同供电，相互间用MOSFET或者二极管隔离。

●主板的上的电压有+12V、-12V、+5V、(-5V)、+3V、+5VSB、+3VSB、+1.5VSB、+1.5V、+5V_Dual、+3V_DUAL、+2.5V_DUAL、+ 2.5V_DAC、1.8V_Dual、VCORE、VTT_DDR、VTT+_CPU ect.+12V: Pin3,4 主要用来给CPU Vcore部分供电GND: Pin1,2V oltage Tolerances●+5VSB: Standby power提供power down state下主板需要的各种电压,包括:Standby and Dual power.●ATX规定提供的电流不低于10mA.但是目前的主板为了提供USB设备启动,网罗唤醒等功能,需要很大的电流.一般的Power supply都可以提供2A 左右.●Tolerance: +5V±5%●需要用到stand by power的包括:Super I/O, South Bridge,LAN chip,etc.在S3状态下，除了上述部分需要之外Memory所需的+2.5V dual●主板上有很多地方都需要+3.3V.●+3.3V一般是最晚从Power Supply供出的.●一般电源提供5A左右的电流.●电压供给: Audio Chipset; PCI; PCIEX; South Bridge; SIO; Bios;● 1.主板上IO几乎全部使用+5V,比如: KB&MS,USB,F_PANEL等.同时提供给IO控制器Super I/O.● 2.-5V现在已经不使用.● 1.主板上IO几乎全部使用+5V,比如: KB&MS,USB,F_PANEL等.同时提供给IO控制器Super I/O.● 2.-5V现在已经不使用.● 1.+12V提供给Vcore(P5&P4&K8使用,K7使用5V给Vcore供电).● 2.+12V提供给PCI slot,AGP slot,COM芯片,FAN power等.● 3.-12V提供给PCI slot和COM芯片.● 1.提供给内存和北桥部分的内存接口部分使用,对于A8内存控制器集成在CPU中.● 2.一般利用Linear Regulator由+3V_Dual得到.或者是利用Switch Regulator由+5V_Dual得到.+2.5V的电压直接由+2.5V_Dual通过一个MOS开关提供,用+12V作为MOS的gate控制.从而保证进入S3时+2.5V可以被关闭.避免漏电•PSON# 是低有效信号,当此信号为Low时,Power Supply送出+3.3V,+5V,-5V,+12V,-12V等电压. 而当此信号被拉High时,Power Supply 停止送出上面的电压.•利用此信号可以设计“Soft Power down”的关机功能. 当使用者对操作系统下关机命令时. 操作系统亦可关闭所有的应用程序并利用此脚的功能达到自动关机的动作.•在主板上需要把此信号pull up到+5VSB.•当User按下Power Button后,一般由Super I/O将此信号拉low,从而通知Power Supply送电.•PWROK是电源准备OK信号.当电源送出的+3.3V and +5V达到Normal 值的95%时,由Power Supply送出此信号.•当+3.3V or +5V 掉到Normal的95%以下时,Power Supply就会把此信号拉Low.•当主板收到此信号时,表明电源已经准备ok,可以开始动作.•但是大部分情况下,我们不会使用此信号来通知主板动作.而是使用专门的ASIC来侦测+3.3V and +5V电压,当电源发出的电压符合要求时,由ASIC 发出PWROK信号通知主板动作.由此功能的ASIC包括AS016,W83627EHF等.•主板上此PIN一般空接●Intel架构上电时序●AMD架构上电时序P5+Intel915G (P5GD2-VM为例).1.未插电源时的主板准备上电状态.2.插上电源后的主板动作时序.3.按下Power Buttom后的动作时序.●装入电池后首先送出RTCRST#&V_3V_BAT给南桥.●Crystal 提供32.768KHz频率给南桥.●SIO Check电源是否正常提供+5VSB电压.●+5Vsb正常转换出+3VSB.●SIO发出RSMRST#信号通知南桥+5VSB已经准备OK.●南桥正常送出SUSCLK (32KHZ).●使用者按下电源控制面板上电源按钮后,将送出PWRBTN#给SIO和SB.●SIO收到后发出IO_PWRBTN#给南桥.●SB送出SLP_S3#和SLP_S4#给SIO.●SIO发出PS_ON#(Low)给ATX Power.●当ATX Power接收到PSON#由High◊Low后,ATX Power即送出±12V,+3.3V, ±5V数组Main Power电压.●当ATX Power送出±12V, +3.3V, ±5V数组Main Power电压后,其它工作电压如+VTT_CPU,+1.5V, +2.5V_DAC,+ 5V_Dual,+3V_Dual,+1.8V_Dual也将随后全部送出.●当+VTT_CPU送给CPU后,CPU会送出VTT_PWRGD信号[High]给CPU;ICS;VRM;●CPU用VTT_PWRGD信号确认VTT_CPU稳定在Spec之内,OK后CPU会发出VID[0:5].●VRM收到VTT_PWRGD后会根据VID组合送出Vcore.●在VCORE正常发出后,Processor V oltage Regulator即送出VRMPWRGD信号给南桥ICH6,以通知南桥此时VCORE已经正常发出.具体说明:•在SLP_S3#&VTT_PWRGD正常OK后(都为High),从而使信号CK_PG保持在High.再经过三极管Q1后,使信号CK_PG#由High◊Low.此时若ICS 所需工作电压+3V_CLK及Drive Crystal 14.318MHz OK后,ICS将开始工作送出所有Clock.1)此信号还有一个作用是:当系统进入S3状态时信号CK_PG#(即VTT_PWRGD#/PD)由Low-->High,从而Keep ICS Register Data,缩短从S3回来的时间,●当提供给的南桥工作电压及Clock都OK后,由南桥发出PLTRST#及PCIRST#给各个Device.●The ICH6 drives PLTRST# inactive a minimum of 1 ms after both PWROKand VRMPWRGD are driven high.PLTRST# 与PCIRST#区别如下:A.PLTRST# : Platform Reset PCIRST#: PCI ResetB.PLTRST# connected to all component that previously need PCIRST#,exceptPCI slots and devices. PCIRST# is connected to PCI Devices and slots without resetting system.C.PLTRST# is higher than PCIRST#.D.在北桥NB接收到南桥送出的PLTRST#大约1ms后,北桥送出CPURST#给CPU,以通知CPU可以开始执行第一个指令动作.(不过要北桥送出CPURST#的前提是在北桥的各个工作电压&Clock都OK的情况下);。

在我们平时的工作和生活中，总是想挖掘他表面下更深层次的内涵，追求自己远大的理想，以至于达到最高的境界。

下面结合这篇有关于EC的论述，来了解笔记本最底层的EC与电源，与开机的关系，从而提高笔记本的维修理论水平。

BIOS（基本输入输出系统）在整个系统中的地位是非常重要的，它实现了底层硬件和上层操作系统的桥梁。

比如你现在从光盘拷贝一个文件到硬盘，您只需知道“复制、粘贴”的指令就行了，您不必知道它具体是如何从光盘读取，然后如何写入硬盘。

对于操作系统来说也只需要向BIOS发出指令即可，而不必知道光盘是如何读，硬盘是如何写的。

BIOS构建了操作系统和底层硬件的桥梁。

而我们平时说的BIOS设定仅仅是谈到了其软件的设定，比如设置启动顺序、禁用/启用一些功能等等。

但这里有一个问题，在硬件上，BIOS是如何实现的呢？毕竟，软件是运行在硬件平台上的吧？这里我们不能不提的就是EC。

开机控制芯片又称为 EC（Embed Controller，嵌入式控制器）是一个16位单片机，它内部本身也有一定容量的Flash来存储EC的代码。

EC在系统中的地位绝不次于南北桥，在系统开启的过程中，EC控制着绝大多数重要信号的时序。

在笔记本中，EC是一直开着的，无论你是在开机或者是关机状态，除非你把电池和Adapter完全卸除。

在关机状态下，EC一直保持运行，并在等待用户的开机信息。

而在开机后，EC更作为键盘控制器，充电指示灯以及风扇和其他各种指示灯等设备的控制，它甚至控制着系统的待机、休眠等状态。

主流笔记本系统中，EC在系统架构中的地位如下图：现在的EC有两种架构，上图左边是比较传统的，即BIOS的FLASH通过X-BUS接到EC，然后EC通过LPC接到南桥，一般这种情况下EC的代码也是放在FLASH中的，也就是和BIOS共用一个FLASH。

右边的则是比较新的架构，EC和FLASH 共同接到LPC总线上，一般它只使用EC内部的ROM。

至于LPC总线，它是INTEL 当初为了取代低速落后的X-BUS而推出的总线标准。

待机阶段1.VCCRTCCMOS电池经过一个1k（NRB）电阻和一个双二极管（ND1），产生N_RTCVDD给桥的实时时钟电路供电，以保存CMOS设置参数，保证时钟芯片的运行。

2.RTCRST#CMOS电池经过一个1k（NRB）电阻和一个双二极管（ND1），经过一个电阻（NR172）限流，经过一个电容（NC20）延时后，产生N_RTCRST给桥BC10脚，复位桥内的实时时钟电路，桥内的实时时钟电路开始工作。

3.SRTCRST#CMOS电池经过一个1k（NRB）电阻和一个双二极管（ND1），变成N_RTCVDD给桥的同时，经过一个电阻（NR66）限流，在经过一个电容（NC1）延时，产生N_SRTCRST信号送给桥的BB10脚，复位桥内的ME模块。

什么是ME模块？我个人理解就是英特尔嵌入到桥内的一个小电脑，这个小电脑本身就是一个独立的电脑，英特尔可以通过它对你的电脑进行升级。

鬼才知道是不是光明正大的留后门。

这家伙的权限超高，还没开机就已经获得了复位信号。

所以全国产的电脑实在是很有必要呀！4.32.768HZ晶振桥得到VCCRTC供电和RTCRST后，实时时钟晶振起振，产生32.768hz的时钟信号，提供给桥RTC模块、SPI模块、和ME模块使用。

5.VCCDSW_3p3（深度睡眠待机电压）本身这个Z170的桥是支持深度睡眠的，但是这块主板显然是不支持这个功能，直接把深度睡眠待机电压接到了3VDUAL_PCH上，取消了深度睡眠功能。

6.DSW_PWROK（深度睡眠待机好）这个信号是由IO的53脚发出的DPWORK更名为N_PCH_DPWROK，然后给桥的AV11脚，中间由3V双路供电提供上拉。

因为此信号必须要在IO工作后才能产生，所以很显然是取消了深度睡眠功能。

7.SLP_SUS#桥发出的SLP_SUS#信号出来后命名为N_DEPSLP信号，本来这个信号可以控制主待机电压好（RSMRST）实现深度睡眠，可惜主板取消了深度睡眠功能，由“不上件”看出来，其实这个信号相当于悬空了。

电脑主板不加电如何维修流程主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助！一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。

1.检查主板上的主要元件有无烧伤的痕迹，重点观察南北桥、I/O、供电MOS管，如发现有明显的烧伤，则首先要将烧伤的部分给予更换。

由于南桥的表面颜色较深，轻微的烧伤痕迹可能不太容易观察到，这种时候，我们可以把板子倾斜一定的角度，对着日光或灯光进行查看。

在看有否烧伤的同时，还要闻一下主板上是否有刺激性的气味，这也是主板是否有烧伤的依据之一。

2.检查主板上PCB是否有断线、磕角、掉件等人为故障，如有此类故障，则首先进行补线、补件的工作。

观察的主要方向是主板的边缘以及背面。

二、未插ATX电源前的量测如果确定客户描述的故障是主板不上电，则首先要用万用表的二极管档量测主板上是否有短路的地方（其方法是将万用表打到二极管档位，红表笔接地黑表笔接欲测试点，我们可称其为量测对地阻值），千万不可直接上电，不然可能会导致短路的现象更加严重，引起其它元件的烧毁。

1.量测ATX电源上的3.3V、5V、5VSB、12V电压是否有对地短路现象，通常来说，其对地的阻值应在100以上，如果有在100以下的现象，则有可能处于短路状态（PS：新款的主板，3.3V电压对地的正常值阻可能在100左右，所以这个100的数值只可以作为参考性的数字，而非准确的指标，最好的方法是找一块同样的主板来进行对比量测）。

如果有短路的情况，则根据短路的具体电压用更换法来排处短路的故障。

2.量测4PIN的小ATX插头上的12V电源口对地是否短路（此12V与大ATX上的12V非一路电压，不可以混为一谈，这个12V电压主要是为CPU提供工作的电压），如果12V电压有短路现象，则量测CPU的PWM供电部分的MOS管，看是否有击穿的现象，在实际维修中，多数是上管击穿，我们可以首先量测各相供电的上管的G、S极；D、S极之间的阻值来判断是那一相的上管被击穿，并加以更换，同时需要注意的是，在条件允许的情况下，最好将整个一相的上下管都更换，并且将驱动芯片也一并更换。

第12课联想G510S0状态的时序到结束的说明、8X时序新增特色说明、联想G510时序图17步：桥发出SLP_S3#给EC，EC再发出SUSP#“正常工作时为高电平”控制开启S0电压：1、SUSP#控制Q117把高电平的SUSP转换成低电平的SUSP2、SUSP#控制内存供电芯片RT8207芯片“S3VTT开启信号脚”产生内存的VTT电压0.675VSP3、SUSP#控制PU601产生1.5VSP“8X机器新出来的供电”，（新增加桥的DAC模块供电、MINIPICE的6电）“供电正常后芯片输出PG给EC，也有的不采用”17步：注：有的机器桥的1.05V的供电会，单独由EC发出信号开启，一般是EC的S0电压开启信号开启REFIN可以设置输出电压的大小工作流程：ENVREFVOUTPGOOD注：主查供电、开启、REF、反馈“VSNS相当于反馈”18步转换出来的低电平SUSP：1、低电平的SUSP信号控制+5V ALW和+3V ALW转换成+5VS和+3VS“二极电压转换”(一般还会转换CPUVDDQ注：有的个别CPU的VDDQ的内存模块供电，是1.35V内存主供电直接经隔离点转换出来各供电正常后，PG汇总，控制开启CPUVBOOT电压“个别机器由EC延时开启或收到某个信号检测，不采用PG汇总”19步本机器EC发出VR_ON开启信号给PWM芯片，控制开启产生CPU核心供电NCP81103：支持3路PWM输出“第2路还受控于三极驱动器输出”（三级驱动器受控于主芯片的开启）CPU供电输出的三路电流检测反馈信号：电阻不安装或坏，可能保护掉电不工作或不保护使命加大频率，直到检测到为止如果线路断线检测不到，使命加直到烧坏为止造成大短路的故障8X以前CPU供电从以前的1.0X-1.1V左右升到1.7-1.8V左右“8X以后机器不用单独开启集显供电CPU内部完成注：部分PWM芯片的供电脚来源是公共点电压注：CPU的电压反馈，VSSSENSEVCCSENSE现在机器一般喜欢采用远端检测，直接到CPU内部引脚检测注：CPU供电如果有多项，某一项没有产生，部分机器可能可以开机，但进系统加载大系统就会蓝屏，掉电等21步：CPU供电芯片电压反馈，电流反馈没有异常情况，PWM芯片输出CPU供电的PG信号VR_RDY：送给E19步：各路供电正常后，桥的25M晶振起振“搜索方法LOOPBACK比较好找，在下面”( 在CPU供电之前起振20步：各供电正常后EC延时发出PWROKAPWROK给桥21步：桥收到PWROK后，就会发出DRAMPWROK给CPU“6X-7X是开漏输出外部上拉，8X分压0.87-0.9V”22步：CPU供电正常后，EC延时发出SYSPWROK给桥23步：桥20步收到APWROK后，23步延时通过SPI总线会去读取BIOS中的ME模块程序“BIOS的搜索方法CS0”24步：桥发出各路时钟主要是33M时钟，100M时钟需要请求信号，桥同时还回一路33M时钟给桥本向身的LOOPBACK脚“8X的LOOPBACK改名CLKIN_33MHZLOOPBACK”25步：桥发出PROCPWRGD送给CPU的PWRGOOD引脚26步：CPU输出VCCIO_OUT电压上拉SVID信号“8X新增VCCIO_OUT电压上拉SVID信号”27步：CPU发出SVID波形给CPU供电芯片重新调整CPU核心电压到合适的电压“幅度不会太大”29步桥延时发出PLT_RST#平台复位，送给MINIPCIE插槽、独显、网卡、EC等30步桥延时再发出PLTRST_PROC#送给CPU，复位CPU“8X新增加的单独的CPU复位”注：8X时序新特点1、桥少了V5REF_SUS供电2、CPU少了VCCSA管家供电3、CPU少了VCCPLL锁向环供电“桥里只留下一个锁向环供电，其它没有”4、没有单独的集显供电，由CPU内部完成5、CPU会输出+VCCIO_OUT供电去上拉SVID信号6、PROCPWRGD信号以前是发给CPU的非核心电源好信号脚位，现在发给CPU的PWRGOOD脚位7、DRAMPWROK8X以前是桥开漏输出由外部内存主供电上拉，现在由内存主供电分压0.87-0.9V送给CPU8、8X桥新增加了PLTRST_PROC#单独的CPU复位信号送给CPU9、桥返回给自己的33MLOOPBACK信号改了几个字母“CLKIN_33MHZLOOPBACK”10、桥增加1.5VDAC模块供电，同时也给MINIPICE的6脚供电软启动介绍：当CPU寻址到BIOS读取数据，原路返回到CPU后1、桥经过SM总线初始化内存“内存的DDR3200202脚可以测量到SM总线波形30脚有复位波形”内存初始化成功后，会发出WE#信号往内存颗粒上写入数据，如果有数据波形，说明内存基本通过2、把BIOS的数据存入内存，初始化其它设备。

主板供电电路当主板开机后，PS-ON变为低电平，从而电源电源开始输出 +3.3V、+5V、+12V 等各路电压为主板供电，主板上常见的供电电路有：内存供电电路，北桥芯片供电电路，南桥芯片供电电路，显卡供电电路，CPU 供电电路，时钟芯片供电电路，共六大电路。

主板供电电路有两种设计方式：一种是调压方式，一种是开关电源控制方式，这两种方式都是为负载提供稳定的直流电和负载所需的足够电流。

主板上的供电都是低压大电流，因此需要专用的供电电路来控制。

主板供电时序：内存供电（VDD-DDR）->北桥芯片供电（VCC-GMCH）->北桥总线电压（VTT-GMCH）->CPU供电（VCORE/VCCP）->显卡供电（VDDQ）->南桥供电->时钟（CLK）内存供电：3.3V、2.5V、1.8V、1.5V北桥供电：3.3V、2.5V、1.8V、1.5V北桥总线：1.2VCPU 供电：1.75V、1.5V（特殊：0.9V）显卡供电：3.3V、1.5V（特殊：0.8V）南桥：5VSB、3.3VSB、1.5VSB、1.2VSB时钟：3.3V、2.5V老主板的供电时序：CPU->内存->北桥->显卡->南桥->时钟内存供电电路一、SDR 内存 3.3V 供电电路（由稳压器和场管组成的调压式供电电路），开机后，南桥会输出一个高电平。

SDR内存供电电路图（3.3V）检修流程：1、测内存槽最后一脚（供电脚）有无 3.3V电压，若有则电压正常，如果内存仍检测不过，则考虑电流供给不足，一般是铝电解电容或场管老化或虚焊造成，可直接更换电容或加焊场管。

2、如果电压不正常，则测 1117 的 3 脚有无 5V 输入电压，有则更换 1117，如果还不行，则测 1117 的两个分压电阻。

3、如果 1117 的 3 脚无输入，则测 MOS 管（集成）的 S 极有无 5VSB 输入，有则测 G 极有无低电平控制信号，有则更换集成 MOS 管，无则测之前的电阻，更换电阻后仍无输入，则加焊或更换南桥。
