笔记本上电时序

笔记本上电时序

SB-CLOCK
+VCC_RTC经过三个电阻输入给南桥,则输出RTC-X1,RTC_X2给晶振 X2000产生32.768KHz的频率
反馈给南桥
RTC_RST:复位C-MOS信息.
返回南桥
PM_PWRBTN#
按下SW5605,则PWR_SW# 瞬间拉低
+3VA_EC经过电阻到PWR_SW#,给 PWR_SW#一个高电平
返回
附:比较器
比较器工作原理: 正极 负极 1:当正极大于负极时,输出电 压VCC OUT就等于输入电压VCC IN 2当正极小于负极电压时,输出 电压VCC OUT就等于接地GND + > - VCC OUT=VCC IN GND + < - VCC OUT=GND 比较器一般用于电路中都是固定正 极(或负极)电压电压,利用VCC OUT 来控制负极(或正极)电压
ALL_SYSTEM_PWRGD
二极管在这里的作用:保护SUS_PWRGD,当其他PWRGD有 问题时不会拉低SUS_PWRGD,因为只有SUS_PWRGD工作 正常后南桥才能工作,来开启其他电压
这时VRM_PWRGD还没有 产生
PWR_OK_VGA 由显卡接口发出
这里是个保护电路，上面四个PWRGD为高电平，才会有ALL_SYSTEM_PWR. 发送到EC
放大点击
FORCE_OFF#
与门工作原理:只要有输 入低电平则输出为低电平, 如果PWRGD有问题输出 低电平,则FORCE_OFF# 拉低,则会关机. FOREC_OFF点击
附:High-Low Side
原理:芯片先给High Side的栅极一个高电平,使其打开电压下来,同时给Low Side的 栅极一个低电平使其关闭,产生电压经过电感给电容充电,当电压过高时,则HighLow Side相反工作使电压拉低,维持一个稳定的电压输出. 特点:提高电流,稳定电压 返回

笔记本工作时序

笔记本工作时序

B）MAX1845（U30）产生2.5V 和1.25V
MAX1845 产生2.5V 和1.25V ，都是有供电电压和控制信号(由PMH4 控制) 一起作用后才产生的
C）MAX1845（U29）产生VCCCPUIO
之前MAX1845 已经产生了1.2V。现在在PMH4 的控制下将产生另外一个电 压VCCCPUIO，MAX1845 的第12 脚受控于PMH4。
需要得到它的最终确认。
3）南桥芯片接收到有效的DNBSWON#信号后，会将先前在关机状态下处 于低电平有效状态的SUSB#和SUSC#这两个电源控制信号置为高电平无
效，发送给电源管理芯片，以示审核通过。SUSB#和SUSC#这两个信号
分别对应了系统两种不同的工作状态，即运行（S0）和待机（S3）。在 主板运行的状态下，SUSB#和SUSC#都被置为高电平无效状态，在待机
DOCK-PWR16_F 电压为前段16V 电压，而VINT16是后段的16V 电 压，它是供给所有电源芯片（包括MAX1631，MAX1845，ADP3205）
的供电电压，它的产生是由TB62501来控制的。
DOCK-PWR16_F 由D10 转化成VREGINT16 后给TB62501的34脚 和57脚供电使其工作，TB62501的59脚产生VCC3SW 电压以及来控制 Q34 和Q36 导通产生VINT16。VCC3SW 给PMH4 供电，后PMH4 的43 脚送出VCC5M—ON控制MAX1631 产生+3.3V、+5V，送出VCC1R8M— ON控制MAX1845 产生+1.8V,另外一组MAX1845 在VCC5M 的控制下产 生+1.2V。
按开关，VCCCPUIO也出来了。电流跳变正常接屏亮机。

atx3.0标准下,上电放电时序

atx3.0标准下,上电放电时序

一、引言ATX3.0标准是一种电源管理规范，它规定了计算机的上电放电时序，以保证计算机硬件的正常运转和保护。

本文将详细介绍ATX3.0标准下的上电放电时序，以便读者更好地了解计算机硬件的工作原理。

二、ATX3.0标准概述1. ATX3.0标准是由英特尔公司制定的，它取代了旧版的ATX2.0标准，为计算机硬件的电源管理提供了更加严谨的规定。

2. ATX3.0标准规定了计算机电源的输出电压范围、稳定性要求、上电放电时序等重要参数。

3. 上电放电时序是指计算机电源上电和断电的时间顺序，它对于计算机硬件的正常运转和保护至关重要。

三、上电时序1. 上电时序是指计算机电源在接通电源后，各种电压输出的时间顺序。

2. 根据ATX3.0标准，上电时序应包括以下几个关键步骤：(1) 5VSB上电：在主电源接通后，计算机电源的5VSB线路应首先提供稳定的待机电压，以供主板和其他设备的待机模式使用。

(2) PW_ON信号响应：计算机主板上的PW_ON信号由主机电源按键触发，触发后，主板应向电源发送启动信号。

(3) 主电压输出：在接收到启动信号后，计算机电源应输出各种主要电压（如+12V、+5V等），以供主板和其他设备正常工作。

四、放电时序1. 放电时序是指计算机电源在断开电源后，各种电压输出的时间顺序。

2. 根据ATX3.0标准，放电时序应包括以下几个关键步骤：(1) 主电压输出关闭：在主电源断开后，计算机电源应先关闭各种主要电压的输出。

(2) 5VSB放电：在主电源断开后，计算机电源应在一定时间内将5VSB线路的电压降至安全范围内，以避免对主板和其他设备的损害。

(3) 所有输出关闭：在放电完毕后，计算机电源应确保所有电压输出均已关闭，以保证计算机设备的安全。

五、ATX3.0标准的改进1. 相较于旧版的ATX2.0标准，ATX3.0标准在上电放电时序方面做出了以下改进：(1) 5VSB线路的待机电压更加稳定，能够更好地支持待机模式。

笔记本上电时序概述

笔记本上电时序概述
开启内存供电。 南桥收到PWRBTN#信号后，拉高 SLP_S4#，返回
给EC，通知EC开启内存供电。 有效电压：3.3V
9
SLP_S3#
南桥收到PWRBTN#信号后，拉高 SLP_S3#信号， 通知EC开启桥供电，显卡供电，VCCP等其他供 电，但不包含CPU供电和内存供电。
有效电压：3.3V
6
BATLOW#
电池电量低指示信号，笔记本平台专用信号，在 南桥开机触发前，此信号一定要为高电平，否则 低电平的话，南桥会认为，当前电池电量不足， 不能维持系统的正常运行。从而拒绝触发。
7
开机触发电路与PWRBTN#
PWRBTN#:power button,电源开关，此信号为南 桥接收到EC发来的开机触发信号。
上电时序概述
1
什么是上电时序
Power on Sequence：主板上的供电， 从最开始的电压适配器电压输入，到 最后CPU供电的产生，都有严格的开 启顺序控制，这个先后顺序，就是上 电时序。
2
上电时序示意图
3
保护隔离电路
对适配电压进行检测，符合要求后， 向主板供电单元提供供电，常见功能：
14
CPURST#
北桥得到PLTRST#信号后，在时钟正常的情况下， 拉高CPURST#，通知CPU开始工作。
有效电压：1.05V
15
CPU工作
CPU在得到供电后，等待复位信号RESET#信号变 高与PWRGODD信号变高，两个信号正常后， CPU开始工作。
16
1.充放电管理 2.适配器电压检测 3.输入电流监测 4.RTC电路供电，常见元件：
1.LDO电压 2.EC 3.BIOS 4.RTC电路 5. 系统供电3.3V和5V

笔记本上电时序.

笔记本上电时序.

笔记本 INTEL 标准时序（SEQUENCE）NTEL 芯片组的笔记本一般开机过程（红色部分为电路图查图用）1、在没有任何的电力设备在供电时（没电池和电源），通过3V 的纽扣电池来产生VCCRTC 供给南桥的RTC 电路，以保持内部时间的运行和保持CMOS 信息32D768RTC 电路测量点：VCCRTC-DCPRTC/RTCRST#/SRTCRST#/32.768KHz BATLOW# 3.3V EC 到南桥2、在插上电池或适配器后，产生公共点，接着产生EC 的待机供电（一般是线性供电3.3V 电流0.08A）保护隔离电路公共点有小阻值的电阻3、得到待机供电EC（AVCC/VCC0）且获得待机时钟，（32.768KHZ 3.3V）和复位（3.3V EC_RST#/ ECRST# WRST# VCC_POR#VCC1_RST#）后，读取（BIOS）程序配置自身脚位（示波器可以测到波形）4、如果EC 检测到电源适配器（一般来自充电芯片好信号ACOK 转换ACIN/AD_IN/ AC_IN / RI2/WUI1/GPD1 /ACAV_IN），会自动发出信号开启南桥的待机电压（VCCSUS3_3,V5REF_SUS）,然后发给南桥一个叫“RSMRST#“（3.3V）的待机电压好信号通知南桥待机电压正常；如果EC 检测不到适配器（电池模式），EC 需要收到开关触发信号后，才会去开启南桥待机供电，以节省电力0.02-0.03 电流5 、按下开关，EC 收到开关信号后（连接到EC 上名字GPIO03/GPIO06 PWUREQ#/GPC7/ PWR_SW#- 华硕TMRI0/WUI2/GPC4/ EC_GPXIOD3/ KBC_PWRBTN#）延时发送一个高-低-高的PWRBTN#开机信号给南桥不上电还受，盒盖开关控制（COVER_SW#/LID_SW#）6、南桥收到PWRBTN#信号后依次拉高SLP_S5#、SLP_S4#、SLP_S3#信号，SLP_S5/S4#控制产生+3.3VSUS 和内存供电（VDIMM）（可以直接控制，也可以通过EC 去控制）（0.05A DDR1 2.5V DDR2 1.8V DDR3 1.5V），SLP_S3#控制产生+3.3V_RUN 、+5_RUN、桥供电（1.*V）总线供电、（VCCP）0.2A-0.3A 1.05V）独立显卡供电（、（0.5-0.7A 1.*V）VGPU_CORE）（等（可以直接控制，也可以通过EC 去控制）7、发出信号EC（1.*V）或者其他电路转换来开启CPU 的核心电压（VCORE）无独显电流0.6A，（有独显电流增加0.3-0.5A）。

笔记本维修思路及上电时序

笔记本维修思路及上电时序

笔记本维修思路及上电时序笔记本维修思路及上电时序笔记本电脑维修思路1、首先查一下，电源适配器有无电压输出，如有，再查生成12V，5V，3.3V的电源供电芯片有没有基准电压和待机电压5V，还有电池充电器有没有供电，CPU供电电路有没有3.3V的供电，有没有基准电压，电源管理芯片这边通过场效应管的高低门驱动器有无供电，具不具备待机，查一下没有有保险电阻有没有坏，还有滤波电容,，有没有坏！2、你这种情况，电池充不满电，但电池又确定是好的，很有可能是以下几种情况，供参考：1.电路提早终止了充电2.场效应管及升压电容损坏3.芯片内部控制参数坏造成，只能是换芯片了如果能放电不能充电，升压电容和场效应管都没坏，也只有换芯片了。

一般芯片是不容易坏的。

3不开机的故障，一看二听三检测。

一、看有没有明显的可见的故障。

如有没有地方烧焦、变形、崩裂等。

闻闻有没有地方有烧焦的糊味。

二、开机听听有没有正常或不正常的声响，从那里发出的。

三、检测在没有专门工具的情况下只能由万用表测测保险电阻是否烧断，有没有明显的短路等。

CPU、内存条是不是接触良好等都可以测测。

注意通电时不能人为短路而造成破坏。

4．显示屏显示不正常，从故障看来有可能是屏或屏线问题：一，检查主板供电上屏是否正常，电压一般为1点几伏，2点几伏，3点几伏。

IBM机因为高压板的供电都是和上液晶屏同一条数据线，所以还有几组为5点几伏，10点伏左右的电压，当然还有0伏则是地线!二，如果有供电，检查屏接囗处，用万用表继续量电压。

电压值如上!如果现在没有电压了就肯定是屏线故障。

换一条屏线或用同一耐压的线挑线一条屏线即可，倘若可以就可以排除故障。

如果还是故障存在的话，屏也有可能有故障了，这样的情况很少，很少同时存在确定到屏的电压正常,现在女生所谓的“男朋友”，则要修屏了。

在屏上有块微处理信号芯片，因为没有电路图，所以不能确定每一个脚的工作电压。

只能用示波器看这块芯片处理之后的波形是否正确，分两部走(一)如果不合，就换块同型号芯片即可。

笔记本上电时序及信号讲解

笔记本上电时序及信号讲解

Page 7
时序
在+V1.5S电压稳定之后,U9(TPS51124)会发出V1.5S_PG,这个 电是用来开启+VCCP的.从下图可以看出,只有左下角的电压都 正常,才能发出PWR_GOOD_3,图左上角显然也是调 PWR_GOOD_3和PWR_GOOD_KBC之间时序的,D1003在这 里的作用是在POW_GOOD_3关电时将它的电快速放掉,防止 U2误动作.
Page 12
S0~S5~S0时序表
下图是SB的S0~S5~S0时序表,里面所有信号的特性和定义在 ICH7的Datasheet里面都有很详细的描述,这里就不多说了. 这个时序表对于“系统不能休眠”和“系统休眠后不能唤醒”的主板 非常有用(对于不能开机和系统自动开关机的主板也同样有效). 分析的时候,只需要找出哪个信号异常,就可以找到问题点,当然, 还有一种特殊的情况,就是有两个(或多个)信号时序出现了问题, 这种情况在主板设计的初期可能会遇到,实际运用中导致这种现 象的情况以SB不良居多,当然,首先应该排除BIOS的可能,因为 其中有些的信号时序在BIOS是可调的,这点在设计初期也常被 运用来解决一些问题,简单经济实用.

如下图所示, SB_3S_VRMPWRGD和PM_PWROK通过SB内部 一个相当于与门的关系,生成H_PWRGD(CPUPWRGD).这点对 于分析主板非常有用.当然, 大前提电压和clock必须正常.
Page 11
时序
如下图所示,在PLT_RST#(RSTIN#)起来并停止动作后大概1ms的时间,NB会 发出H_CPURST#(HCPURST#),前提是SB和NB电压和clock正常,且SB和 NB联络良好. 最后是H_ADS# (Address Strobe),这个strobe是NB和CPU通讯最初始的两 个周期,所以如果要判断NB和CPU之间是否已开始联络并交换初始数据(NB 和CPU的型号等等),可以用示波器测量该信号是否正常(该信号可以作为 debug card “00”的分水领).测量到联系不断的数据传输是正确的(如下图所 示).如果一个drop下脉冲都抓不到,可以检查H_CPURST#和NB;如果只抓到 一两个drop下脉冲之后就停止动作,可以先检查SB和NB之间联络是否正常, 然后看LPC_3S_FRAME#有没有动作(正常信号如下图),再就是BIOS.如果上 述的信号都正常,而debug card仍然不跑,那么,应该就是BIOS里面内容错误 或者丢失,道理很简单, 连debug card跑的代码都是储存在BIOS里的,所以不 跑是很正常的.

ASUS笔记本主板上电时序

ASUS笔记本主板上电时序

ASUS上电时序。

ASUS攻略篇。

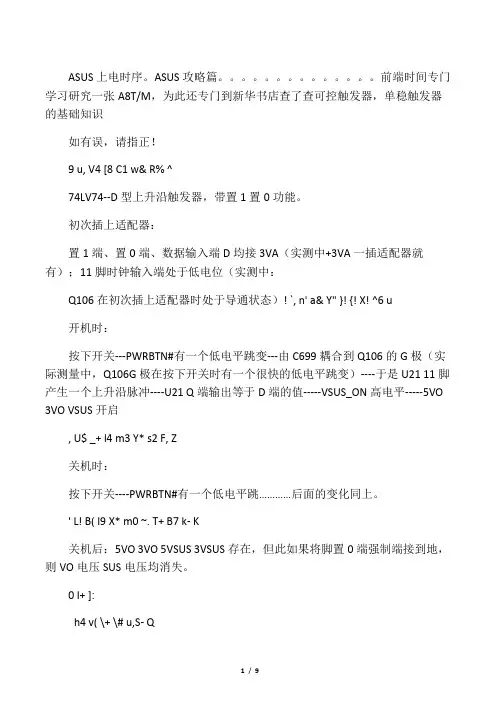

前端时间专门学习研究一张A8T/M，为此还专门到新华书店查了查可控触发器，单稳触发器的基础知识如有误，请指正！9 u, V4 [8 C1 w& R% ^74LV74--D型上升沿触发器，带置1置0功能。

初次插上适配器：置1端、置0端、数据输入端D均接3VA（实测中+3VA一插适配器就有）；11脚时钟输入端处于低电位（实测中：Q106在初次插上适配器时处于导通状态）! `, n' a& Y" }! {! X! ^6 u开机时：按下开关---PWRBTN#有一个低电平跳变---由C699耦合到Q106的G极（实际测量中，Q106G极在按下开关时有一个很快的低电平跳变）----于是U21 11脚产生一个上升沿脉冲----U21 Q端输出等于D端的值-----VSUS_ON高电平-----5VO 3VO VSUS开启, U$ _+ l4 m3 Y* s2 F, Z关机时：按下开关----PWRBTN#有一个低电平跳…………后面的变化同上。

' L! B( I9 X* m0 ~. T+ B7 k- K关机后：5VO 3VO 5VSUS 3VSUS存在，但此如果将脚置0端强制端接到地，则VO电压SUS电压均消失。

0 I+ ]:h4 v( \+ \# u,S- Q* l! ]. B, H- y }关于U21A，也好理解。

虽然起数据输入端D接了地，但是其输出用的是-Q(顶上横杠不会打，呵呵！)。

所以当触发时还是输出的是高电平5 N% E1 F, _# M4 ~/ j6 {0 H2 [; w) D8 T" w& i4 Z3 C8 Z7 L# W) Y% d首先分两个部分的讲解，1。

按POWER-BUTTON之前产生的电压，A.先看看有的信号和电压：A/D DOCK IN.BAT-CONTS1#，SMBO-DAT,SMBO-CLKCHG-PDS,CHG-PDLAC-BAT-SYS+5VAOBAT-S+3VAO+5VA,+3VA+3VA-EC,+3PLL,+3VACCEC-RST32.768KHZVSUS-ONENBL+12VSUS+3VSUS,+5VSUS,SUS-PWRGDPM-RSMRSTRTC-BAT, RTC-VCC,32.768KHZ,RTC-RST" y. p:i% A5}/ N1P7 o)_4 p下面我们就来分析待机前的上电动作：当电源插入时通过ADAPTER,产生A/D DOCK-IN 19V电压，则电池通过接口产生BAT-CON,那么电池插入时，拉低TS1#为低电平，TSI#主要是侦察电池是不是插进来了，SMBO-DAT,CLK这个两个信号主要是侦察电池电量。

笔记本上电时序大解析

笔记本上电时序大解析

笔记本上电时序大解析我也发个时序。

呵呵是远程学员的一个作业题目。

发在这里大家一起看看。

填写一下顺序吧。


我来试着解答一下:1:未插电源，装入CMOS电池后，首先送出RTCRST#、VBAT给SB;同时晶振提供32.768KHZ给SB。

2:插入电源，IO检测电源是否发出5VSB，5VSB转换为3VSB同时提供给SB。

3:IO发出RSMRST#通知南桥5VSB准备好了。

4:按下开关后，IO收到PWSW#。

之后IO发出PWBTN#给SB。

SB收到此信号后，送出SLP_S3#給IO。

然后由IO发出PSON#接低ATX的绿线。

ATX电源工作，发出主供电。

5:在主供电正常后，ATX发出ATXPWROK给SB，通知南桥ATX工作正常。

同时也产生各路后续电压，如VTT，内存供电等。

6:当VTT送给CPU后，CPU发出VTT_PWGD给VRM。

当VRM收到这个信号后，根据CPU发出的VID组合发出VCORE供给CPU。

7:VCORE正常产生后，VRM发出VRM_PWGD给SB和时钟，时钟收到此信号后，开始工作，发出各路时钟信号。

8:SB收到VRM_PWGD和时钟信号后，发出CPU_PWGD给CPU，同时发出PLTRST#给NB，还发出PCIRST#给IO、BIOS及各个设备。

9:NB收到PLTRST#后，发出CPURST#给CPU。

10:CPU有了电压，时钟，复位，PWGD，便开始工作了学了四天，我也发一个。

10030523150a7851cea274df93.jpg (52.22 KB, 下载次数: 21)哪位高手能把这些信号从头到尾概述一还有图里蓝字和黑字代表什么意思了QQ截图未命名.png (78.28 KB, 下载次数: 4)华硕A8S的时序图来无聊来回答下楼主的问题。

当今流行笔记本主板intel架构电源时序讲解

当今流行笔记本主板intel架构电源时序讲解
SPI_MISO----南桥的数据输出
SPI_MISI---南桥的数据输入。
SPI_CLK----17.86MHZ??31.25MHZ.�
6. BIOS
名词解释：‘
LFRAME#-----通讯信号，显示LPC的启动周期开始及检测LPC总线是否运行正常
H_ADS#------(地址检测)CPU?->NB 检测地址线A 31:3 及请求命令[4:0] 是否OK，CPU工作是否正常。
SPI_CS0#----SPI总线请求。
SPI_CS1#----SPI总线请求及查找和调用BIOS目的文件。
1.RTC电源:用以保持；
2.在你插上电池或者电源适配器，但还没按power键的时候（S5），机器内部的开启的电称为ALWAYS电，主要用以保证EC的正常运行；
3.你开机以后，所有的电力都开启，这时候，我们称为MAIN电(S0)，以供整机的运行；
4.在你进待机的时候(S3)，机器内部的电成为SUS电，主要是DDR的电力供应，以保证RAM内部的资料不丢失；
5.而休眠(S4)和关机(S5)的电是一样的，都是Always电。
上文中括号内的是表示计算机的状态（S0-开机，S3-待机，S4-休眠，S5-关机）。
逻辑启动时序：
1. 在插上电池或者电源的时候，等待用户按下Power键的时候机器内部的单片机EC就Reset并开始工作，。在此期间的时序是：ALWAYS电开启以后，EC Reset并开始运行，随后发给南桥一个称为｀RSMRST#＇的信号。这时候南桥的部分功能开始初始化并等待开机信号。这里要注意，这时候的南桥并没有打开全部电源，只有很少一部分的功能可用，比如供检测开机信号的PWRBTN#（PWR_SWIN2#3）信号。

笔记本电脑信号工作原理释义及工作时序

笔记本电脑信号工作原理释义及工作时序

笔记本电脑信号工作原理释义及工作时序??? 笔记本电脑在工作启动时要严格按照时序依次出现，进行启动，否则电脑无法正常启动，这也是我们判断电脑故障的主要依据，所以笔记本电脑启动时序信号对于维修的作用举足轻重。

??? 首先介绍ALW,它的英文全称是Alway,是指待机电压，如+5VALW,当电源插上后，这个电压就有，所以我们在插上电源后，不管是3VALW,还是5VALW，只要是ALW，都应该有它相应的电压，它是给开机电路用的，如EC单片机等。

??? 其次是SUS，它的英文全称是Suspend,意思是延缓，挂起的意思，如+3VSUS（SLP_S5# CTRLD POWER这些将在上电时序中讲解）它的电压产生实在ALW的电压后面，当接收到 SUS_on控制电压后就会产生此一系列的电压，此电压不是主要供给电压，只是为下一步的电压产生提供铺垫，但不代表这电压不重要，没有SUS电压，后面的电压就不会产生。

???? 再次是RUN电压，RUN电压没有缩写，它的意思就是运行的意思，这个才是南北桥工作的主要电压，当然南北桥也需要SUS电压。

系统真正运行的话就需要RUN电压正常，如果RUN 电压不稳定会造成主板的不稳定。

?????总复位信号: PLTRST#是IntelICH9整个平台的总复位(如：I/O、 BIOS芯片、网卡、北桥等等)。

在加电期间及当S/W信号通过复位控制寄存器（I/O 寄存器 CF9h）初始化一个硬复位序列时ICH9确定PLTRST#的状态。

在PWROK和VRMPWRGD为高电平之后ICH9驱动PLTRST#最少1毫秒是无效的。

当初始化通过复位控制寄存器 (I/O 寄存器 CF9h)时ICH9驱动PLTRST#至少1毫秒是有效的。

只有VccSus3_3正常时PLTRST#这个信号才起作用.??? THRM# 热报警信号:激活THRM#为低电平信号使外部硬件去产生一个SMI#或者SCI信号; ??? 热断路信号: 当THRMTRIP#信号为低电平型号时，从处理器发出热断路型号，ICH9马上转换为S5状态。

笔记本上电时序

笔记本上电时序
③开启电源管理芯片的EN信号
④LDO线性电压是否产生、REF参考电压是否有
⑤外围电路元器件和反馈电路、补偿电路中的电阻电容
⑥ 查CPU管理芯片开启CPUCORE的VR-ON信号是否有到，若VR-ON信号有,(即只缺CPU供电)：（因为所有DC-DC电
匀在南桥芯片上方吹5秒左右，看会不会正常，重点测南桥的工作条件和背后的小电容。
*若复位信号正常，电流跑到1点多安，但没过内存且不会掉电。
因为复位正常后,CPU要开始寻址，寻址完成后CPU调用BIOS程序开始自检且自检时电流会跳变。所以我们根据电流有没有跳
寻址过程跳变一 次，南桥-北桥-CPU的数据传输跳变一次）。
2.第二脚和第五脚有没有数据输入输出（示波器测）有输入无输出，编程器刷BIOS
若无输入，可以尝试用热风枪温度大概220度左右均匀在北桥芯片上方吹5秒左右，看会不会正常，重点测北桥的工作条件和
2.上电测各电感的电压是否全有开启，若缺电压，查缺电压电路。
3.重点查缺电压的DC变DC电路的电源管理芯片的工作条件
工作条件：
①电源管理芯片的供电（VIN、VDD）
②上管D极是否有主供电到
2.查显卡芯片的工作条件及显卡辅助元器件，
3.可以尝试用热风枪温度大概220度左右均匀在显卡芯片上方吹5秒左右，看会不会正常，重点测显卡的工作条件和背后的
小电容
4.更换显卡桥
பைடு நூலகம்
*若无复位，查时钟是否有波形输出，若无波形输出，查时钟芯片的工作条件（供电；使能信号、晶振起振频率；时钟芯片使能信号的来源：有的板子是CPU核心供电的电源管理芯片直接提供，有的板子是CPU核心供电芯片发出使能信号给IO，IO再传给南桥，南桥再给时钟芯片。使能信号脚的名称一般为：Vtt/PD#/SD。）;如有波形输出，查IO给南桥的ICH-PWROK信号是否有高电平，此信号是南桥发出复位信号的前身，也是南桥复位电路的工作条件之一。.南桥收到PWROK信号后先发出PLT_RST、PCI RST#去复位北桥、PCI等设备

联想昭阳E47上电时序

联想昭阳E47上电时序

KL9上电过程讲解
15. HWPG
当主板上所有PCU类、S5类、SUS类以及MAIN类电压都已经产生后，需要有一个信号去
通知EC芯片，让其去进行下一步的工作。 而这一重要通知信号就是HWPG。
HWPG（+3VPCU/+5VPCU） HWPG（+1.5V_SUS） HWPG（+1.05V_PCH） HWPG（+0.85V） HWPG（+1.8V） HWPG（+VGPU_CORE） HWPG（+1.1V_GPU）
SIO_SLP_S3# PM_SLP_S4# MAINON SUSON
此板SUS类电压只设计了一种：+1.5V_SUS。 和+5V_SUS未被采用。 MAIN类电压有七个。
另外两个在其他主板上常见的+3V_SUS
由于五个独显电压也都设计为MAINON开启，因而MAIN类电压合计为十二种。
34
KL9上电过程讲解
11. PCH开机条件（汇总）
PM_SLP_S4#
SIO_SLP_S3#
PCH芯片满足上面9个条件后“批准”EC的开机请求，发出PM_SLP_S4# ，SIO_SLP_S3#。
33
KL9上电过程讲解
12. SUSON、MAINON发出
EC芯片收到PM_SLP_S4# ，SIO_SLP_S3#信号后，紧接着发出SUSON和MAINON信号。 正式开启全板各主要电压。
EC的三大工作条件具备之后，完成初始化。读取EC-BIOS中的程序准备开机前的基本
工作，包括：输出S5_ON开启S5电压；检测电池状态以及是否给电池充电等。
26
KL9上电过程讲解
EC IT851 8
