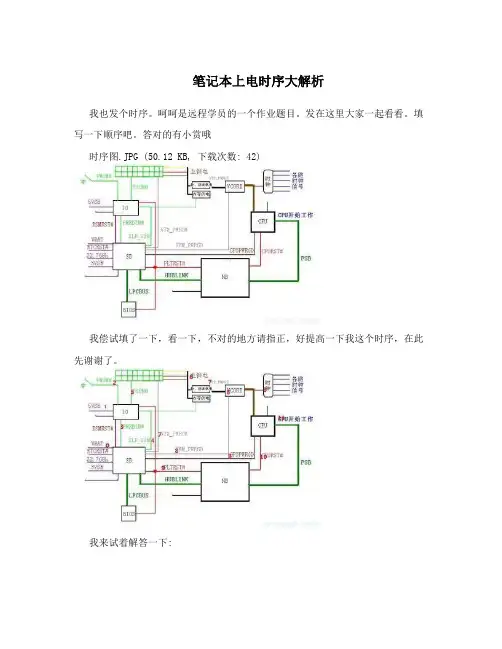

笔记本上电时序大解析我也发个时序。

呵呵是远程学员的一个作业题目。

发在这里大家一起看看。

填写一下顺序吧。


我来试着解答一下:1:未插电源，装入CMOS电池后，首先送出RTCRST#、VBAT给SB;同时晶振提供32.768KHZ给SB。

2:插入电源，IO检测电源是否发出5VSB，5VSB转换为3VSB同时提供给SB。

3:IO发出RSMRST#通知南桥5VSB准备好了。

4:按下开关后，IO收到PWSW#。

之后IO发出PWBTN#给SB。

SB收到此信号后，送出SLP_S3#給IO。

然后由IO发出PSON#接低ATX的绿线。

ATX电源工作，发出主供电。

5:在主供电正常后，ATX发出ATXPWROK给SB，通知南桥ATX工作正常。

同时也产生各路后续电压，如VTT，内存供电等。

6:当VTT送给CPU后，CPU发出VTT_PWGD给VRM。

当VRM收到这个信号后，根据CPU发出的VID组合发出VCORE供给CPU。

7:VCORE正常产生后，VRM发出VRM_PWGD给SB和时钟，时钟收到此信号后，开始工作，发出各路时钟信号。

8:SB收到VRM_PWGD和时钟信号后，发出CPU_PWGD给CPU，同时发出PLTRST#给NB，还发出PCIRST#给IO、BIOS及各个设备。

9:NB收到PLTRST#后，发出CPURST#给CPU。

10:CPU有了电压，时钟，复位，PWGD，便开始工作了学了四天，我也发一个。

10030523150a7851cea274df93.jpg (52.22 KB, 下载次数: 21)哪位高手能把这些信号从头到尾概述一还有图里蓝字和黑字代表什么意思了QQ截图未命名.png (78.28 KB, 下载次数: 4)华硕A8S的时序图来无聊来回答下楼主的问题。

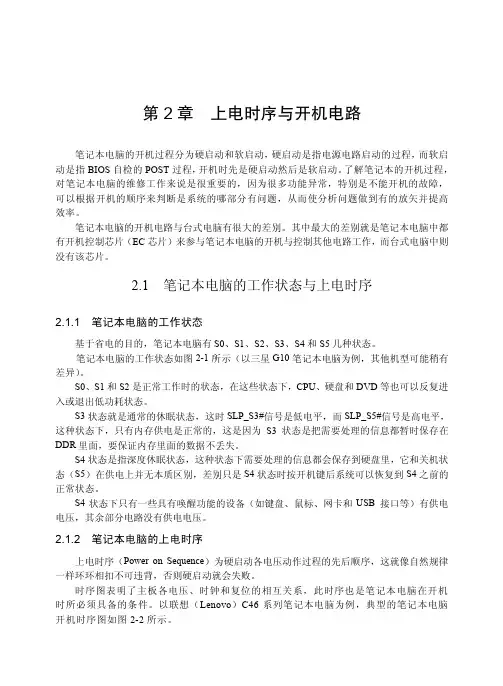

第2章上电时序与开机电路笔记本电脑的开机过程分为硬启动和软启动，硬启动是指电源电路启动的过程，而软启动是指BIOS自检的POST过程，开机时先是硬启动然后是软启动。

了解笔记本的开机过程，对笔记本电脑的维修工作来说是很重要的，因为很多功能异常，特别是不能开机的故障，可以根据开机的顺序来判断是系统的哪部分有问题，从而使分析问题做到有的放矢并提高效率。

笔记本电脑的开机电路与台式电脑有很大的差别。

其中最大的差别就是笔记本电脑中都有开机控制芯片（EC芯片）来参与笔记本电脑的开机与控制其他电路工作，而台式电脑中则没有该芯片。

2.1 笔记本电脑的工作状态与上电时序2.1.1 笔记本电脑的工作状态基于省电的目的，笔记本电脑有S0、S1、S2、S3、S4和S5几种状态。

笔记本电脑的工作状态如图2-1所示（以三星G10笔记本电脑为例，其他机型可能稍有差异）。

S0、S1和S2是正常工作时的状态，在这些状态下，CPU、硬盘和DVD等也可以反复进入或退出低功耗状态。

S3状态就是通常的休眠状态，这时SLP_S3#信号是低电平，而SLP_S5#信号是高电平，这种状态下，只有内存供电是正常的，这是因为S3状态是把需要处理的信息都暂时保存在DDR里面，要保证内存里面的数据不丢失。

S4状态是指深度休眠状态，这种状态下需要处理的信息都会保存到硬盘里，它和关机状态（S5）在供电上并无本质区别，差别只是S4状态时按开机键后系统可以恢复到S4之前的正常状态。

S4状态下只有一些具有唤醒功能的设备（如键盘、鼠标、网卡和USB 接口等）有供电电压，其余部分电路没有供电电压。

2.1.2 笔记本电脑的上电时序上电时序（Power on Sequence）为硬启动各电压动作过程的先后顺序，这就像自然规律一样环环相扣不可违背，否则硬启动就会失败。

时序图表明了主板各电压、时钟和复位的相互关系，此时序也是笔记本电脑在开机时所必须具备的条件。

以联想（Lenovo）C46系列笔记本电脑为例，典型的笔记本电脑开机时序图如图2-2所示。

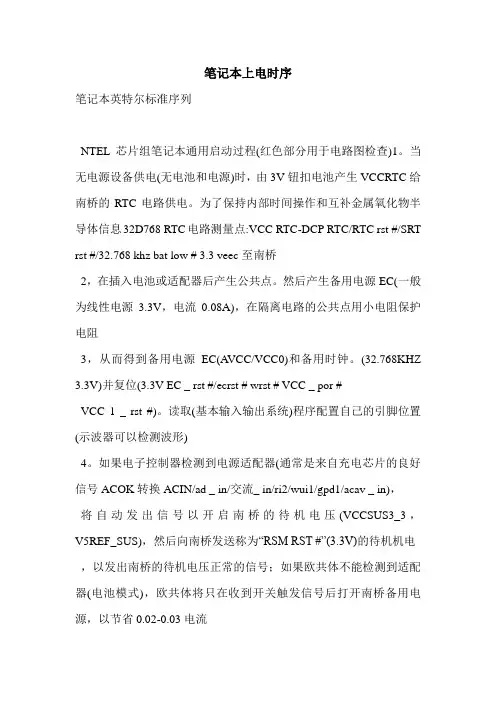

笔记本上电时序笔记本英特尔标准序列NTEL芯片组笔记本通用启动过程(红色部分用于电路图检查)1。

当无电源设备供电(无电池和电源)时，由3V钮扣电池产生VCCRTC给南桥的RTC电路供电。

为了保持内部时间操作和互补金属氧化物半导体信息32D768 RTC电路测量点:VCC RTC-DCP RTC/RTC rst #/SRT rst #/32.768 khz bat low # 3.3 veec至南桥2，在插入电池或适配器后产生公共点。

然后产生备用电源EC(一般为线性电源3.3V，电流0.08A)，在隔离电路的公共点用小电阻保护电阻3，从而得到备用电源EC(A VCC/VCC0)和备用时钟。

(32.768KHZ 3.3V)并复位(3.3V EC _ rst #/ecrst # wrst # VCC _ por #VCC 1 _ rst #)。

读取(基本输入输出系统)程序配置自己的引脚位置(示波器可以检测波形)4。

如果电子控制器检测到电源适配器(通常是来自充电芯片的良好信号ACOK转换ACIN/ad _ in/交流_ in/ri2/wui1/gpd1/acav _ in)，将自动发出信号以开启南桥的待机电压(VCCSUS3_3，V5REF_SUS)，然后向南桥发送称为“RSM RST #”(3.3V)的待机机电，以发出南桥的待机电压正常的信号；如果欧共体不能检测到适配器(电池模式)，欧共体将只在收到开关触发信号后打开南桥备用电源，以节省0.02-0.03电流5，并按下开关。

在欧共体收到开关信号(连接到欧共体GPIO 03/GPIO 06 PWUREQ #/GPC7/PWR _ SW #-ASUSTMRi 0/WUI 2/GP C4/欧共体_ GPIO D3/KBC _ PWRBTN#)后，它会延迟发送高-低-高PWRBTN#当通电信号未施加到南桥时，它也由箱盖开关(COVE _ SW #/LID _ SW #)|控制在南桥接收到PWRBTN#信号后，它依次上拉SLP_S5#、SLP_S4#、SLP_S3#信号。

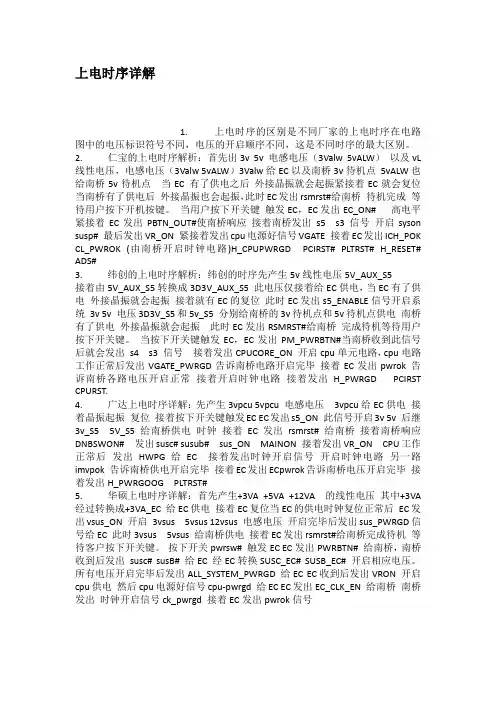

上电时序详解1. 上电时序的区别是不同厂家的上电时序在电路图中的电压标识符号不同，电压的开启顺序不同，这是不同时序的最大区别。

2. 仁宝的上电时序解析：首先出3v 5v 电感电压（3Valw 5vALW）以及vL 线性电压，电感电压（3Valw 5vALW）3Valw给EC以及南桥3v待机点5vALW也给南桥5v待机点当EC 有了供电之后外接晶振就会起振紧接着EC就会复位当南桥有了供电后外接晶振也会起振，此时EC发出rsmrst#给南桥待机完成等待用户按下开机按键。

当用户按下开关键触发EC，EC发出EC_ON# 高电平紧接着EC发出PBTN_OUT#使南桥响应接着南桥发出s5 s3 信号开启syson susp# 最后发出VR_ON 紧接着发出cpu电源好信号VGATE 接着EC发出ICH_POK CL_PWROK (由南桥开启时钟电路)H_CPUPWRGD PCIRST# PLTRST# H_RESET# ADS#3. 纬创的上电时序解析：纬创的时序先产生5v线性电压5V_AUX_S5接着由5V_AUX_S5转换成3D3V_AUX_S5 此电压仅接着给EC供电，当EC有了供电外接晶振就会起振接着就有EC的复位此时EC发出s5_ENABLE信号开启系统3v 5v 电压3D3V_S5和5v_S5 分别给南桥的3v待机点和5v待机点供电南桥有了供电外接晶振就会起振此时EC发出RSMRST#给南桥完成待机等待用户按下开关键。

当按下开关键触发EC，EC发出PM_PWRBTN#当南桥收到此信号后就会发出s4 s3 信号接着发出CPUCORE_ON 开启cpu单元电路，cpu电路工作正常后发出VGATE_PWRGD告诉南桥电路开启完毕接着EC发出pwrok 告诉南桥各路电压开启正常接着开启时钟电路接着发出H_PWRGD PCIRST CPURST.4. 广达上电时序详解：先产生3vpcu 5vpcu 电感电压3vpcu给EC供电接着晶振起振复位接着按下开关键触发EC EC发出s5_ON 此信号开启3v 5v 后继3v_S5 5V_S5 给南桥供电时钟接着EC发出rsmrst# 给南桥接着南桥响应DNBSWON# 发出susc# susub# sus_ON MAINON 接着发出VR_ON CPU工作正常后发出HWPG 给EC 接着发出时钟开启信号开启时钟电路另一路imvpok 告诉南桥供电开启完毕接着EC发出ECpwrok告诉南桥电压开启完毕接着发出H_PWRGOOG PLTRST#5. 华硕上电时序详解：首先产生+3VA +5VA +12VA 的线性电压其中+3VA 经过转换成+3VA_EC 给EC供电接着EC复位当EC的供电时钟复位正常后EC发出vsus_ON 开启3vsus 5vsus 12vsus 电感电压开启完毕后发出sus_PWRGD信号给EC 此时3vsus 5vsus 给南桥供电接着EC发出rsmrst#给南桥完成待机等待客户按下开关键。

笔记本主板开机时序当没有任何设备供电时（也就是说没有接上电源适配器或着电池的时候）主板RTC电路由CMOS电池提供3.3V电压来供电，它主要是保障时间的正常运行和CMOS信息。

当我们插上电源的时候19V电压会经过两个MOS管给主板输入一个PWR_SRC（也就是19V电压）和一组待机的3/5V电压（我们就叫他3/5V ALW电压当然各品牌的主板给电压的命名也不一样比如像ASUS的叫它3/5V PCU），在这同时KBC里面的EC也复位了，随后KBC会发一个RSMRST#信号给南桥，南桥内部一部分功能开始初始化等待着开机命令（也就是PWRBTN#信号你今天跟我说的应该就是这个信号吧）同时KBC会发出一个也就是开关PWR_SW#信号（#号代表电压是由高到低再到高才有效的），当我们按下开关键的时候KBC里面的EC检测到一个电平的变化（就是PWR_SW#由高到低再到高这样一个变化），然后送出一个PWRBTN#(开机信号)给南桥，南桥收到这个信号后会先后拉高SLP_S5#, SLP_S4#, SLP_S3#信号给KBC，KBC会相继发出SUSON DIMMON 1.2VSUSON RUNON等等，给各电压芯片（这些都是外围设备电压的开启电压信号），各组电压芯片相继收到这些开启电压信号后会送出相应的电压例如3/5VSUS 1.2VSUS 1.5VSUS 1.8VDIMM 3/5VRUN VTT等这一系列电压，（注意这些电压是有先后顺序的），我上述排列的这些电压顺序是不对的在这里只是给你做一个参考，你只有在以后的实践中慢慢去摸索，（当然想要后一个电压正常发出得有一个条件那就是上一组电压发出了以后该电压芯片会发出一个PWR_OK给KBC，KBC才会发出下一组电压的开启信号给下一组电压芯片），当这些电压都有了的时候他们的PWR_OK信号会聚集到一起汇组成一个PM_PWROK 或者是ALLSYSPWROK信号这表示外围设备电压和南北桥供电电压均已正常开启，这个信号是发给KBC的，KBC接收到这个信号的时候会送出最后一个电压的开机信号也就是CPU电压的开启信号VR_ON给CPU电压芯片同时CPU电压芯片送出CPU电压(到这时整板的电压都以开启)，CPU电压正常输出后CPU电压芯片会送出时钟的开启信号VR_PERGD_CLKEN#信号给时钟芯片，时钟芯片收到这个开启信号后会向整板送出时钟包括南桥，南桥收到时钟信号了这时南桥会发出PCI_RST#给PCI总线，于是总线上的所有设备开始初始化等待复位（包括北桥），并同时发出H_PWRGD来通知CPU告诉CPU自己的核心电压已被开启，然后北桥会发出H_CPURST#给CPU, CPU开始复位这时主板才正式开机跑码了。

上电时序详解1. 上电时序的区别是不同厂家的上电时序在电路图中的电压标识符号不同，电压的开启顺序不同，这是不同时序的最大区别。

2. 仁宝的上电时序解析：首先出3v 5v 电感电压（3Valw 5vALW）以及vL 线性电压，电感电压（3Valw 5vALW）3Valw给EC以及南桥3v待机点5vALW也给南桥5v待机点当EC 有了供电之后外接晶振就会起振紧接着EC就会复位当南桥有了供电后外接晶振也会起振，此时EC发出rsmrst#给南桥待机完成等待用户按下开机按键。

当用户按下开关键触发EC，EC发出EC_ON# 高电平紧接着EC发出PBTN_OUT#使南桥响应接着南桥发出s5 s3 信号开启syson susp# 最后发出VR_ON 紧接着发出cpu电源好信号VGATE 接着EC发出ICH_POK CL_PWROK (由南桥开启时钟电路)H_CPUPWRGD PCIRST# PLTRST# H_RESET# ADS#3. 纬创的上电时序解析：纬创的时序先产生5v线性电压5V_AUX_S5接着由5V_AUX_S5转换成3D3V_AUX_S5 此电压仅接着给EC供电，当EC有了供电外接晶振就会起振接着就有EC的复位此时EC发出s5_ENABLE信号开启系统3v 5v 电压3D3V_S5和5v_S5 分别给南桥的3v待机点和5v待机点供电南桥有了供电外接晶振就会起振此时EC发出RSMRST#给南桥完成待机等待用户按下开关键。

当按下开关键触发EC，EC发出PM_PWRBTN#当南桥收到此信号后就会发出s4 s3 信号接着发出CPUCORE_ON 开启cpu单元电路，cpu电路工作正常后发出VGATE_PWRGD告诉南桥电路开启完毕接着EC发出pwrok 告诉南桥各路电压开启正常接着开启时钟电路接着发出H_PWRGD PCIRST CPURST.4. 广达上电时序详解：先产生3vpcu 5vpcu 电感电压3vpcu给EC供电接着晶振起振复位接着按下开关键触发EC EC发出s5_ON 此信号开启3v 5v 后继3v_S5 5V_S5 给南桥供电时钟接着EC发出rsmrst# 给南桥接着南桥响应DNBSWON# 发出susc# susub# sus_ON MAINON 接着发出VR_ON CPU工作正常后发出HWPG 给EC 接着发出时钟开启信号开启时钟电路另一路imvpok 告诉南桥供电开启完毕接着EC发出ECpwrok告诉南桥电压开启完毕接着发出H_PWRGOOG PLTRST#5. 华硕上电时序详解：首先产生+3VA +5VA +12VA 的线性电压其中+3VA 经过转换成+3VA_EC 给EC供电接着EC复位当EC的供电时钟复位正常后EC发出vsus_ON 开启3vsus 5vsus 12vsus 电感电压开启完毕后发出sus_PWRGD信号给EC 此时3vsus 5vsus 给南桥供电接着EC发出rsmrst#给南桥完成待机等待客户按下开关键。

三星笔记本电脑开机时序简述
1：待机电压
当插上电源或者电池后，由相应电路产生P12.0V_ALW P5.0V_ALW P3.3V_MICOM电压。

2:开机电压
当按下开关时，KBC(MICOM)输出KBC3_SUSPWR信号到相应电路输出P3.3V_AUX P5.0V_AUX P1.8V_AUX MEM1_VREF P1.2V_LAN P1.8V/P2.5V_LAN 后，KBC输出KBC3_RSMRST#到南桥，南桥再输出CHP3_SLPS5给KBC。

3：运行电压
KBC再输出KBC3_PWRON信号到相应电路产生P1.5V P5.0V P1.25V P1.05V P3.3V P1.8V P1.2V P0.9V 。

4:CPU核心电压
由ISL6227产生VCCP3_PWRGD信号，由KBC产生KBC3_VRON 信号到CPU VRM（电压调节模块），CPU VRM 再输出VCC_CORE信号到CPU。

5：CPU复位
CPU VRM输出VRM3_CPU_PWRGD信号到南桥和KBC，南桥再输出CLK3_PWRGD信号，令时钟工作，到KBC后延时110毫秒。

KBC再输出KBC3_PWRGD到南桥和北桥，南桥输出CPU1_PWRGDCPU到CPU，输出PLT3_RST PCI3_RST信号。

PLT3_RST 分别到北桥显卡PCIE，PCI3_RST到PCI设备，最后北
桥发出CPU1_CPURST到CPU，这时CPU开始执行BIOS自检命令。

笔记本电脑工作时序1 COMS保持相应的设置，插上电源（适配器，电池，适配器加电池）2，部分待机电压产生，EC侦测是哪一种电源模式（如适配器和电池同时插上时，默认为AC模式，只插电池是默认为BAT模式）3，电源的模式确认后，所有的待机电压相应产生输出，各待机元件工作，即静态电压全部产生，等待触发。

4，当按下开关，-SWTIN 信号进入EC，触发电路工作电脑处于开机模式。

5，EC按时序分别控制各分组电压产生（即A电压的内存主供电，独立显卡的所有供电，B电压的USB,ODD,HDD,声卡IC,时钟IC,同时供给CPU南北桥的电压，C电压的VOC,VCCCPU,CORE,VR-CPU主供电）6，当VCOIC正常工作后，发出CLK-EN(时钟开启信号)到时钟IC,时钟IC产生设备要的各种时钟频率到相应的设备。

同时发出VR-PG（复位开启信号）到南桥。

7，南桥在供电，时钟（CLK-EN），复位（VR-PG/VCC-PG）都正常后。

产生PCI-RST#(PCI复位信号)供给各种低速设备和CPU .。

在915之后便有PCT-RST负责各种低速设备，PCI-RST只负责给CPU.这样的设计是为了当一种低速设备不能正常时不会影响到CPU的工作。

（时钟到的地方复位信号90%都会到）8,北桥在各供电，时钟，PCI-RST均正常时产生CPU-RST给CPU9,CPU在供电，时钟，PCI-RST,CPU-PG,CPU-RST均正常后开始工作，CPU通过A线抓BIOS,BIOS再通过D线把自举程序输送到CPU.10,CPN不停的读取，执行抓内存显卡。

显卡工作后发出P-ON(屏-ON)信号到EC,EC驱动单MOS管产生D电压（即屏供电）-屏亮-显LOGO11,电脑处于自检状态(自检BIOS版本，CPU的规格，内存，显卡，硬盘，光驱，键盘，鼠标，PCI，风扇等等的信息)12，自检有异常时电脑报错，无异常按BIOSR的设置进系统。

用户名密码注册xiaoZ青春有梦，勇敢去追主页博客相册|个人档案 |好友查看文章笔记本上电时序（X86平台）2010-09-08 17:39我们假设没有任何的电力设备在供电（没电池和电源），这时候，机器内部只有RTC电路在运作，内部时间的运行和CMOS信息。

在插上电池或者电源的时候，机器内部的单片机EC就Reset并开始电开启以后，EC Reset并开始运行，随后发给南桥一个称为‘RSMRST#’的信号。

这时候南桥的部南桥并没有打开全部电源，只有很少一部分的功能可用，比如供检测开机信号的PWRBTN#信号。

在用户按下Power键的时候，EC(开机芯片)检测到一个电平变化（一般时序是：高-低-高），PWRBTN#信号后依次拉高SLP_S5#,SLP_S4#,SLP_S3#信号（他们的作用参看上页的图），开启了所PWROK信号，这信号表明外围电源正常开启。

PM PWROK将作为一个使能信号发送到CPU外围VCCP的电压Generator，并开启VCCP。

在此之后，的核心电压）。

至此，整机的电压已经全部开启。

在用VR_PWRGD_ICH这个信号通知南桥CORE VR成功开启后，南桥会发出PCI RST#信号到PCI 发出H_PWRGD来通知CPU它的核心电压已经成功开启。

然后北桥发H_CPURST#信号给CPU，CPU被在用户需要进入待机模式（S3）的时候，系统的ACPI和windows同时运作，拉低SLP_S3#，并保入待机模式而在需要进入休眠或者关机模式时，同时拉低SLP_S3#、SLP_S4#和SLP_S5#，关闭除了RTC以BIOS的共同协作，对硬件工程师来说，只需要保证在特定的状态保证特定的电压供给即可。

当机器要要从S0进入S5，即关机的时候，也会有一定的时序进行，基本上就是前面时序的逆下面是一张典型的主板上电的时序图，参考下。
