在这里以ASUS的915主板来描述一下INTEL主板的上电及工作时序:1、当ATX Power送出士12V,+3.3V, 士数组Main Power电压后,其它工作电压如+VTT_CPU,+1.5V, +2.5V_DAC,+ 5V_Dual,+3V_Dual,+1.8V_Dual 也将随后全部送出.2、当+VTT_CPU送给CPU后,CPU会送出VTT_PWRGD言号[High]给CPU;ICS;VRM;CP用VTT_PWRGD言号确认VTT_CPU稳定在Spec之内,OK后CPU 会发出VID[0:5].VRM收到VTT_PWRGC后会根据VID组合送出Vcore.3、在VCORE正常发出后‘Processor Voltage Regulato即送出VRMPWRGD 言号给南桥ICH6以通知南桥此时VCORE已经正常发出.在VTT_PWRGDE常发出后,此信号还通知给Clock Generator(ICS以通知Clock Generator在可以正常发出所有Clock.4、当提供给的南桥工作电压及Clock都OK后由南桥发出PLTRST及PCIRST 给各个Device.The ICH6drives PLTRST#inactive a minimum of 1ms after both PWROK and VRMPWRGD are driven high.翻译:ICH6驱动PLTRST为无效的至少1毫秒,在PWROK和VRMPWRGD被置为高电平以后。
这里我的理解为在PWROK和VRMPWGRD发出后,至少IMS, ICH6才会发出PLTRST给北桥和SIO复位。
PLTRST与PCIRST K别如下:PLTRST# :Platform (翻译:平台指的是北桥+CPU)Reset PCIRST#:PLTRST# is higher than PCIRST#.在北桥NB接收到南桥送出的PLTRST大约1ms后,北桥送出CPURST给CPU以通知CPU可以开始执行第一个指令动作•(不过要北桥送出CPURST的前提是在北桥的各个工作电压&Clock都0K的情况下);下面是一个时序图,按照顺序,对应上述文字。
一、ic soc中的上下电时序概述IC SOC(System on Chip)是指将多个功能集成在一个芯片上的集成电路系统,它具有高性能和低功耗的特点,广泛应用于电子产品中。
在IC SOC的设计和使用中,上下电时序是非常重要的,它直接影响着芯片的性能和稳定性。
本文将从上下电时序的概念、原理和设计要点等方面进行介绍。
二、上下电时序的概念上下电时序是指IC SOC在工作过程中的上电和下电时序。
上电时序是指芯片在上电过程中各个电源和信号的建立时间。
下电时序是指在断电过程中芯片各个模块的关闭时间。
上下电时序对芯片的正常工作、稳定性和寿命等都有重要影响。
三、上下电时序的原理在IC SOC中,上下电时序的原理主要包括内部模块的电源管理、时钟树的同步和数据传输的稳定等。
在上电时,各个模块需要按照一定的顺序建立电源和信号,以保证芯片整体的稳定和正常工作。
在下电时,各个模块也需要按照一定的时序进行关闭,以避免数据丢失和系统崩溃。
四、上下电时序的设计要点1. 测试和验证:在设计IC SOC时,需要对上下电时序进行充分的测试和验证,以保证芯片在各种情况下都能正常工作。
2. 时序规划:在设计芯片的时候,需要对上下电时序进行合理的规划,以确保芯片的稳定性和可靠性。
3. 约束设置:在设计工具中,需要对上下电时序进行严格的约束设置,以保证芯片的上下电时序满足实际需求。
五、上下电时序的实际应用在实际应用中,上下电时序的设计和验证是IC SOC设计工程师需要重点关注的内容。
只有合理设计和严格验证上下电时序,才能保证芯片的正常工作和稳定性。
六、总结上下电时序是IC SOC设计中的重要环节,它直接关系到芯片的性能和稳定性。
设计工程师需要充分理解上下电时序的概念、原理和设计要点,从而在实际工作中能够合理规划和有效实施上下电时序的设计和验证工作。
只有这样,才能保证IC SOC在各种应用场景下都能够正常工作和稳定运行。
七、上下电时序的调整和优化在实际应用中,为了进一步提高IC SOC的性能和稳定性,设计工程师需要对上下电时序进行调整和优化。
一、引言ATX3.0标准是一种电源管理规范,它规定了计算机的上电放电时序,以保证计算机硬件的正常运转和保护。
本文将详细介绍ATX3.0标准下的上电放电时序,以便读者更好地了解计算机硬件的工作原理。
二、ATX3.0标准概述1. ATX3.0标准是由英特尔公司制定的,它取代了旧版的ATX2.0标准,为计算机硬件的电源管理提供了更加严谨的规定。
2. ATX3.0标准规定了计算机电源的输出电压范围、稳定性要求、上电放电时序等重要参数。
3. 上电放电时序是指计算机电源上电和断电的时间顺序,它对于计算机硬件的正常运转和保护至关重要。
三、上电时序1. 上电时序是指计算机电源在接通电源后,各种电压输出的时间顺序。
2. 根据ATX3.0标准,上电时序应包括以下几个关键步骤:(1) 5VSB上电:在主电源接通后,计算机电源的5VSB线路应首先提供稳定的待机电压,以供主板和其他设备的待机模式使用。
(2) PW_ON信号响应:计算机主板上的PW_ON信号由主机电源按键触发,触发后,主板应向电源发送启动信号。
(3) 主电压输出:在接收到启动信号后,计算机电源应输出各种主要电压(如+12V、+5V等),以供主板和其他设备正常工作。
四、放电时序1. 放电时序是指计算机电源在断开电源后,各种电压输出的时间顺序。
2. 根据ATX3.0标准,放电时序应包括以下几个关键步骤:(1) 主电压输出关闭:在主电源断开后,计算机电源应先关闭各种主要电压的输出。
(2) 5VSB放电:在主电源断开后,计算机电源应在一定时间内将5VSB线路的电压降至安全范围内,以避免对主板和其他设备的损害。
(3) 所有输出关闭:在放电完毕后,计算机电源应确保所有电压输出均已关闭,以保证计算机设备的安全。
五、ATX3.0标准的改进1. 相较于旧版的ATX2.0标准,ATX3.0标准在上电放电时序方面做出了以下改进:(1) 5VSB线路的待机电压更加稳定,能够更好地支持待机模式。

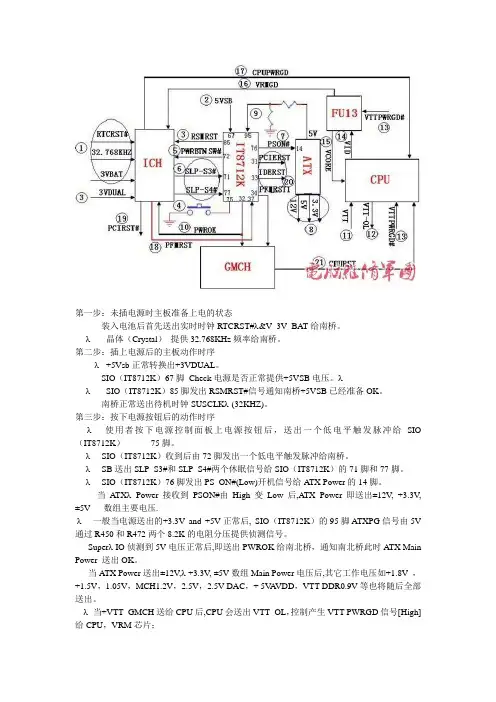

第一步:未插电源时主板准备上电的状态装入电池后首先送出实时时钟RTCRST#λ&V_3V_BAT给南桥。
λ晶体(Crystal)提供32.768KHz频率给南桥。
第二步:插上电源后的主板动作时序λ +5Vsb正常转换出+3VDUAL。
SIO(IT8712K)67脚Check电源是否正常提供+5VSB电压。
λλ SIO(IT8712K)85脚发出RSMRST#信号通知南桥+5VSB已经准备OK。
南桥正常送出待机时钟SUSCLKλ (32KHZ)。
第三步:按下电源按钮后的动作时序λ使用者按下电源控制面板上电源按钮后,送出一个低电平触发脉冲给SIO (IT8712K) 75脚。
λ SIO(IT8712K)收到后由72脚发出一个低电平触发脉冲给南桥。
λ SB送出SLP_S3#和SLP_S4#两个休眠信号给SIO(IT8712K)的71脚和77脚。
λ SIO(IT8712K)76脚发出PS_ON#(Low)开机信号给ATX Power的14脚。
当ATXλPower接收到PSON#由High变Low后,A TX Power即送出±12V, +3.3V, ±5V 数组主要电压.λ一般当电源送出的+3.3V and +5V正常后, SIO(IT8712K)的95脚ATXPG信号由5V 通过R450和R472两个8.2K的电阻分压提供侦测信号。
Superλ IO侦测到5V电压正常后,即送出PWROK给南北桥,通知南北桥此时A TX Main Power 送出OK。
当ATX Power送出±12V,λ +3.3V, ±5V数组Main Power电压后,其它工作电压如+1.8V ,+1.5V,1.05V,MCH1.2V,2.5V,2.5V-DAC,+ 5V A VDD,VTT-DDR0.9V等也将随后全部送出。
λ当+VTT_GMCH送给CPU后,CPU会送出VTT_OL,控制产生VTT-PWRGD信号[High]给CPU,VRM芯片;λ CPU用VTT_PWRGD信号会发出VID[0:5]。

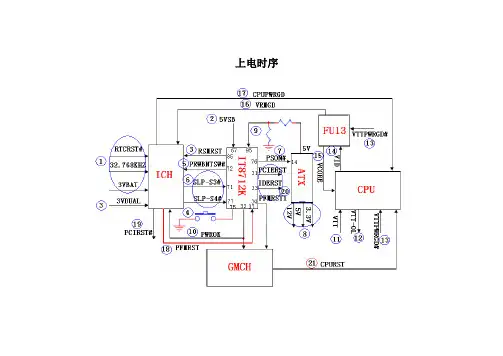

上电时序一:未插电源时主板准备上电的状态装入电池后首先送出实时时钟RTCRST#&V_3V_BAT给南桥。
晶体(Crystal)提供32.768KHz频率给南桥。
二:按下电源按钮后的动作时序:⏹使用者按下电源控制面板上电源按钮后,送出一个低电平触发脉冲给SIO(IT8712K)75脚。
⏹SIO(IT8712K)收到后由72脚发出一个低电平触发脉冲给南桥。
⏹SB送出SLP_S3#和SLP_S4#两个休眠信号给SIO(IT8712K)的71脚和77脚。
⏹SIO(IT8712K)76脚发出PS_ON#(Low)开机信号给A TX Power的14脚。
⏹当ATX Power接收到PSON#由High Low后,ATX Power即送出±12V, +3.3V, ±5V数组主要电压.⏹一般当电源送出的+3.3V and +5V正常后, SIO(IT8712K)的95脚A TXPG信号由5V通过R450和R472两个8.2K的电阻分压提供侦测信号。
⏹Super IO侦测到5V电压正常后,即送出PWROK给南北桥,通知南北桥此时ATXMain Power 送出OK。
⏹当ATX Power送出±12V, +3.3V, ±5V数组Main Power电压后,其它工作电压如+1.8V ,+1.5V,1.05V,MCH1.2V,2.5V,2.5V-DAC,+ 5V A VDD,VTT-DDR1.25V 等也将随后全部送出。
⏹当+VTT_GMCH送给CPU后,CPU会送出VTT_OL,控制产生VTT-PWRGD信号[High]给CPU,VRM;⏹CPU用VTT_PWRGD信号会发出VID[0:5]。
⏹VRM收到VTT_PWRGD后会根据VID组合送出Vcore.⏹在VCORE正常发出后,VCORE芯片即送出VRMGD信号给南桥ICH7,以通知南桥此时VCORE已经正常发出。

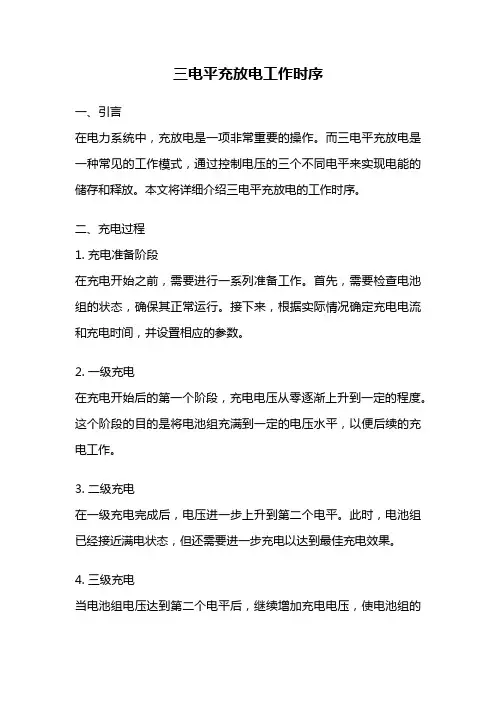

三电平充放电工作时序一、引言在电力系统中,充放电是一项非常重要的操作。
而三电平充放电是一种常见的工作模式,通过控制电压的三个不同电平来实现电能的储存和释放。
本文将详细介绍三电平充放电的工作时序。
二、充电过程1. 充电准备阶段在充电开始之前,需要进行一系列准备工作。
首先,需要检查电池组的状态,确保其正常运行。
接下来,根据实际情况确定充电电流和充电时间,并设置相应的参数。
2. 一级充电在充电开始后的第一个阶段,充电电压从零逐渐上升到一定的程度。
这个阶段的目的是将电池组充满到一定的电压水平,以便后续的充电工作。
3. 二级充电在一级充电完成后,电压进一步上升到第二个电平。
此时,电池组已经接近满电状态,但还需要进一步充电以达到最佳充电效果。
4. 三级充电当电池组电压达到第二个电平后,继续增加充电电压,使电池组的电压进一步上升到第三个电平。
此时,电池组已经充满,并且可以继续接受更高的电压。
5. 充电结束当电池组电压达到设定的最高电压时,充电过程结束。
此时,可以关闭充电电路,并断开电源,以防止过充。
三、放电过程1. 放电准备阶段在放电开始之前,需要进行一系列准备工作。
首先,需要检查电池组的状态,确保其正常运行。
接下来,根据实际情况确定放电电流和放电时间,并设置相应的参数。
2. 一级放电在放电开始后的第一个阶段,放电电压从最高电平逐渐下降到一定的程度。
这个阶段的目的是将电池组的电能释放到一定的程度,以满足实际需求。
3. 二级放电在一级放电完成后,电压进一步下降到第二个电平。
此时,电池组已经释放了一部分电能,但还需要进一步放电以满足需求。
4. 三级放电当电池组电压达到第二个电平后,继续降低放电电压,使电池组的电压进一步下降到第三个电平。
此时,电池组已经放电到一定程度,并且可以继续释放更多的电能。
5. 放电结束当电池组电压达到设定的最低电压时,放电过程结束。
此时,可以关闭放电电路,并重新充电以供后续使用。
四、总结通过以上对三电平充放电的工作时序的详细介绍,我们可以看到,充放电过程是一个逐级增加或逐级减少电压的过程。
上电时序详解1. 上电时序的区别是不同厂家的上电时序在电路图中的电压标识符号不同,电压的开启顺序不同,这是不同时序的最大区别。
2. 仁宝的上电时序解析:首先出3v 5v 电感电压(3Valw 5vALW)以及vL 线性电压,电感电压(3Valw 5vALW)3Valw给EC以及南桥3v待机点5vALW也给南桥5v待机点当EC 有了供电之后外接晶振就会起振紧接着EC就会复位当南桥有了供电后外接晶振也会起振,此时EC发出rsmrst#给南桥待机完成等待用户按下开机按键。
当用户按下开关键触发EC,EC发出EC_ON# 高电平紧接着EC发出PBTN_OUT#使南桥响应接着南桥发出s5 s3 信号开启syson susp# 最后发出VR_ON 紧接着发出cpu电源好信号VGATE 接着EC发出ICH_POK CL_PWROK (由南桥开启时钟电路)H_CPUPWRGD PCIRST# PLTRST# H_RESET# ADS#3. 纬创的上电时序解析:纬创的时序先产生5v线性电压5V_AUX_S5接着由5V_AUX_S5转换成3D3V_AUX_S5 此电压仅接着给EC供电,当EC有了供电外接晶振就会起振接着就有EC的复位此时EC发出s5_ENABLE信号开启系统3v 5v 电压3D3V_S5和5v_S5 分别给南桥的3v待机点和5v待机点供电南桥有了供电外接晶振就会起振此时EC发出RSMRST#给南桥完成待机等待用户按下开关键。
当按下开关键触发EC,EC发出PM_PWRBTN#当南桥收到此信号后就会发出s4 s3 信号接着发出CPUCORE_ON 开启cpu单元电路,cpu电路工作正常后发出VGATE_PWRGD告诉南桥电路开启完毕接着EC发出pwrok 告诉南桥各路电压开启正常接着开启时钟电路接着发出H_PWRGD PCIRST CPURST.4. 广达上电时序详解:先产生3vpcu 5vpcu 电感电压3vpcu给EC供电接着晶振起振复位接着按下开关键触发EC EC发出s5_ON 此信号开启3v 5v 后继3v_S5 5V_S5 给南桥供电时钟接着EC发出rsmrst# 给南桥接着南桥响应DNBSWON# 发出susc# susub# sus_ON MAINON 接着发出VR_ON CPU工作正常后发出HWPG 给EC 接着发出时钟开启信号开启时钟电路另一路imvpok 告诉南桥供电开启完毕接着EC发出ECpwrok告诉南桥电压开启完毕接着发出H_PWRGOOG PLTRST#5. 华硕上电时序详解:首先产生+3VA +5VA +12VA 的线性电压其中+3VA 经过转换成+3VA_EC 给EC供电接着EC复位当EC的供电时钟复位正常后EC发出vsus_ON 开启3vsus 5vsus 12vsus 电感电压开启完毕后发出sus_PWRGD信号给EC 此时3vsus 5vsus 给南桥供电接着EC发出rsmrst#给南桥完成待机等待客户按下开关键。
1.PWRBTN#/PWRSW#: Power Button/Power Switch
主板上電按鈕或開關,一般置於主板右下方的PANEL上,以便於組裝機,它需要由一電阻Pull Hign,低電平有效.
2.: Stand by电压,預備.
意義為在機箱電源即主板的A TX Power打開但並未上電的情況下,電源會提供預備電壓,並且主板上會有多個預備上電的電壓存在,若此條件未滿足,主板肯定會無法上電.此些電壓如:12VSB,5VSB,3VSB,2.5VSB,1.8VSB,1.5VSB,1.2VSB,1.05VSB.此些電壓在主板上電後仍會存在,做為工作電壓使用.
3.RSMRST#
為主板控制上電部分的芯片產生發給ICH的信號,意義為通知ICH說明5VSB電壓為ok的,它在有的板子上的名稱為AUXOK. 辟如產生RSMRST#的芯片可能為SMSC,ITE,Winbond,ASUS的Super I/O,或AS016等.
4.SLP_S3#
當它動作時,表示系統進入S3(suspend to RAM)模式,當不是用在STR模式時,此信號可用來控制電源的動作,它一般由南橋發出,在有的板子上的名稱為SUSB#.它們的作用是等同的.
5.32.768KHZ
它是一個圓筒晶振工作時產生的頻率大小,是主板RTC邏輯電路的一部分,RTC邏輯主要由電池,32.768KHZ晶振等組成,起到保存系統時間,日期和CMOS設置的作用
6.PSON#
控制A TX Power 是否輸出電源的訊號,高電平時,電源不會動作,低電平時,電源供出電壓,說明主板已上電.在S3,S5狀態時,它為High,在S1狀態時,它為Low.。
不凡修笔记本维修培训上电时序概述什么是上电时序Power on Sequence:主板上的供电,从最开始的电压适配器电压输入,到最后CPU供电的产生,都有严格的开启顺序控制,这个先后顺序,就是上电时序。
上电时序示意图适配供电保护隔离电路对适配电压进行检测,符合要求后,向主板供电单元提供供电,常见功能:1.充放电管理2.适配器电压检测3.输入电流监测4.充电电流监测待机电路负责为EC,BIOS芯片,RTC电路供电,常见元件:1.LDO电压2.EC3.BIOS4.RTC电路5.系统供电3.3V和5VRSMRST#返回挂起模块复位信号,在系统供电正常好,从信号高电平发给南桥,指示当前系统供电已经准备好了,可以进行开机触发动作。
BATLOW#电池电量低指示信号,笔记本平台专用信号,在南桥开机触发前,此信号一定要为高电平,否则低电平的话,南桥会认为,当前电池电量不足,不能维持系统的正常运行。
从而拒绝触发。
开机触发电路与PWRBTN#⏹PWRBTN#:power button,电源开关,此信号为南桥接收到EC发来的开机触发信号。
⏹开机触发事件一般都是由机主按下开机按键后,发送给EC,用来指示一次开机触发的请求。
EC收到信号后,发出PWRBTN#信号的上升沿触发给南桥,向南桥请求开机触发。
1.EC所接收信号变化:3.3V---0V---3.3V跳变2.PWRBTN#信号变化:3.3V---0V---3.3VSLP_S4#⏹开启内存供电。
⏹南桥收到PWRBTN#信号后,拉高SLP_S4#,返回给EC,通知EC开启内存供电。
⏹有效电压:3.3VSLP_S3#⏹南桥收到PWRBTN#信号后,拉高SLP_S3#信号,通知EC开启桥供电,显卡供电,VCCP等其他供电,但不包含CPU供电和内存供电。
⏹有效电压:3.3VVR_ON⏹EC开启了SLP_S3#与SLP_S4#信号对应的供电后,发出VR_ON,开启CPU核心供电。
ACPI---高级电源管理Advanced Configuration and Power Interface`六种状态:AS0--Working Status,所有设备全开,功耗一般会超过80WS1--POS(Power on Suspend),这时除了通过CPU时钟控制器将CPU关闭之外,其他的部件仍然正常工作,这时的功耗一般在30W以下(有些CPU降温软件就是利用这种工作原理)S2--这时CPU处于停止运作状态,总线时钟也被关闭,但其余的设备仍然运转;S3--STR(Suspend to RAM), 这时的功耗不超过10W;S4--STD(Suspend to Disk),这时系统主电源关闭,但是硬盘仍然带电并可以被唤醒S5--Soft Off,电源在内的所有设备全部关闭,功耗为0以华硕P5GD1为例的上电时序如下:;第一阶段该阶段的电源有battery电源和standby电源RSMRST#:当SB电压OK时由IO发出的触发南桥内SB电路的RST信号第二阶段准备上电阶段PWRBTN# IO_PWRBTN# S3#,S4# PSON# 各信号无误后到第三阶段第三阶段主板上的所有main POWER都在POWER OK以前达到稳定状态Intel平台和AMD平台在这个阶段的上电时序是不一样不同的chipset在这阶段的要求也不一样AMD需要一个专门的电源控制芯片控制来控制其CPU的电源时序AMD的时序:1、VDIMM_STR_EN:Memory voltage enable2、VDDA_EN:CPU PLL power enable,3、VCORE_EN:Vcore power enable4、VLDT_EN:Hyper Transport I/O powerIntel的时序:VTT OK(VTT_CPU) 2、Vcore Enable 3、VRMPWRGD(Vcore_PG):VTT OK ----早期主板上电压为Vocre电压;较新的主板为1.2V的VTT_CPU;VRMPWRGD----部分主板连接南桥(3v)和CPU Socket(1.2V)下图是754与939的CPU工作时序:1、主板上电后先发出1.8V_Dual, 2.5VDDA和VTT_DDR;2、在Vcore电压会升高到自身的10%之前Group A应该达到标准值;3、在1.2V_HT电压会升高到自身的10%之前,Vcore应该达到标准值;4、当1.2V_HT产生后1ms后产生Power OK ;5、当Power OK产生后,Vcore会根据VID表升高到标准值。
液晶电视的上电顺序,一说你就会!
液晶电视的上电顺序
在检修液晶电视时必须要了解此台电视机各路供电的电压是多少,并且还要了解此液晶电视各路供电的工作时序。
一般的液晶电视的上电顺序是:
接通220v后首先是220v经过整流后得到300v直流电,
然后将300v再经过独立电源逆变后输出待机的5VSB,
5VSB再经过DC/DC电路转换为3.3VSB。
作为MCU的供电。
当MCU的工作条件具备后并且得到开机指令后。
MCU向电源输出POWER指令,此时电源的300v经过PFC电路产生400v供电,并且主电源开始工作输出12V.24V.5VD等供电。
只要我们知道他的上电顺序就可以根据几个关键电压的测量来确定故障范围。
上电时序详解1. 上电时序的区别是不同厂家的上电时序在电路图中的电压标识符号不同,电压的开启顺序不同,这是不同时序的最大区别。
2. 仁宝的上电时序解析:首先出3v 5v 电感电压(3Valw 5vALW)以及vL 线性电压,电感电压(3Valw 5vALW)3Valw给EC以及南桥3v待机点5vALW也给南桥5v待机点当EC 有了供电之后外接晶振就会起振紧接着EC就会复位当南桥有了供电后外接晶振也会起振,此时EC发出rsmrst#给南桥待机完成等待用户按下开机按键。
当用户按下开关键触发EC,EC发出EC_ON# 高电平紧接着EC发出PBTN_OUT#使南桥响应接着南桥发出s5 s3 信号开启syson susp# 最后发出VR_ON 紧接着发出cpu电源好信号VGATE 接着EC发出ICH_POK CL_PWROK (由南桥开启时钟电路)H_CPUPWRGD PCIRST# PLTRST# H_RESET# ADS#3. 纬创的上电时序解析:纬创的时序先产生5v线性电压5V_AUX_S5接着由5V_AUX_S5转换成3D3V_AUX_S5 此电压仅接着给EC供电,当EC有了供电外接晶振就会起振接着就有EC的复位此时EC发出s5_ENABLE信号开启系统3v 5v 电压3D3V_S5和5v_S5 分别给南桥的3v待机点和5v待机点供电南桥有了供电外接晶振就会起振此时EC发出RSMRST#给南桥完成待机等待用户按下开关键。
当按下开关键触发EC,EC发出PM_PWRBTN#当南桥收到此信号后就会发出s4 s3 信号接着发出CPUCORE_ON 开启cpu单元电路,cpu电路工作正常后发出VGATE_PWRGD告诉南桥电路开启完毕接着EC发出pwrok 告诉南桥各路电压开启正常接着开启时钟电路接着发出H_PWRGD PCIRST CPURST.4. 广达上电时序详解:先产生3vpcu 5vpcu 电感电压3vpcu给EC供电接着晶振起振复位接着按下开关键触发EC EC发出s5_ON 此信号开启3v 5v 后继3v_S5 5V_S5 给南桥供电时钟接着EC发出rsmrst# 给南桥接着南桥响应DNBSWON# 发出susc# susub# sus_ON MAINON 接着发出VR_ON CPU工作正常后发出HWPG 给EC 接着发出时钟开启信号开启时钟电路另一路imvpok 告诉南桥供电开启完毕接着EC发出ECpwrok告诉南桥电压开启完毕接着发出H_PWRGOOG PLTRST#5. 华硕上电时序详解:首先产生+3VA +5VA +12VA 的线性电压其中+3VA 经过转换成+3VA_EC 给EC供电接着EC复位当EC的供电时钟复位正常后EC发出vsus_ON 开启3vsus 5vsus 12vsus 电感电压开启完毕后发出sus_PWRGD信号给EC 此时3vsus 5vsus 给南桥供电接着EC发出rsmrst#给南桥完成待机等待客户按下开关键。
IBM上电时序讲解(新手维修很有用)IBM, 时序, 新手, 讲解, 维修一.电源适配器送来的16V电压经10欧R413送到TB62501(U61)的57脚和经R817送到34脚,然后通过59脚输出3.3VSW电压,该电压分四路:(1)送到CPU背面温控检测LM26MAX1631的23脚SD#提供上拉。
(3)PMH4的7脚,PMH4得到该电压后自身完成振荡和复位,为下步工作做好准备(4)开关SW脚16V另一路通过Q34和Q36MOS管到公共点VINT16V,这个电压分别送到:(1)Q76的G极,控制产生1R5M电压。
(2)核心供电MOS上管D极以及各分组电压的上管的D极(3)经10电阻到1631的22脚,提供主供电。
(4)AD3806的第一脚。
三.当1631的23脚得到由U61(TB62501)的59脚送来的PWRSHUTDOWN#W信号(此信号产生是有条件的,它与温控蕊片LM26和MAX1989发出的SHUTDOWN#、-PWSHUTDOWN成相与关系,即在检测温度没过高情况下,此信号无效发出的是高电平)这个时候1631就会从21脚输出5VL电压,先经D15、C229形成升压给自己内部BST激放电路18和25脚供电,一路经D25、C814升压后为U51(1845)内部BST激放电路25和19脚供电,一路加至Q53G 极,而S极由-EXTPWR输入为低电平,Q53导通输出-EXTPWR_PMH4到PMH4的73脚做为1631就绪检测用。
四.在PMH4得到TB62501的3.3VSW给供电后,PMH4要检测到VCC3SW有一定延时的3.3VSWPWRG信号,(由VCC3SW经R309、C304产生)PMH4就会从43 脚、76 脚分别发出VCC5M-ON-PMH4 和VCC1R8M_ON_PMH4.VCC5M-ON-PMH4经一个R866电阻后变成VCC5M-ON到1631的7脚和28脚去开启3M 和5M电压。
PWRGD信号的产生,就要求各路电压稳定5ms左右才会发出。
对于时序,我们可以分为几个部分,待机部分、上电部分、供电部分、复位部份。
首先说待机部分待机部分会用PWM电路的方式,把主供电的电压转换为待机的3V和5V电压,这两个电压是送给南桥、EC等与上电有关的元件来使用的。
IBM的笔记本比较特殊,不仅是需要3V和5V的待机电压,还需要1.8V、1.5V这两个待机电压以T40为例,可以看到主板上的待机电压有VCC3M、VCC5M、VCC1R8M、VCC1R5M.。
有些初学的人就会有这样的疑问,为什么有的IBM笔记本主板,没有3V和5V的待机电压,还会有待机电流,这就是原因所在,因为IBM机器还要有1.8和1.5这样两个待机电压。
接着说上电部分在待机电压条件满足之后,也就具备了上电的基本条件,但是想要上电,首先要有一个人工的干预,也就是说,要有人去给笔记本主板一个上电的命令,那么这个命令就是我们按下电源开关后产生的信号,一般叫做PWRSW或PWRBTN之类的,这个信号是低电平有效的,也就是说,当我们按下开关后,此信号与地相通,被拉为低电平,这个低电平的信号会送给EC、EC收到这个低电平的信号以后,相当于得到了一个通知,在EC自身工作条件满足的情况下,会通过EC的内部逻辑电路,转换出一个低电平有效的信号给南桥,通知南桥主板的使用者按下了电源开关,南桥接到这个信号以后,也是在南桥自身工作条件都满足的情况下,发出SLP_S3#信号和SLP_S4#信号,这两个信号会送到EC,EC接到这个信号以后,会发出一个VCC_ON的信号,这个信号会开启主板上的其它供电电路,将主电压进行转换后输出各路RUN电压,包括内存、显卡、CPU等重要的工作电压。
图示:第一步开关信号送达EC第二步、EC将信号转送至南桥第三步、南桥放出SLP信号给EC第四步、EC放出VCC_ON的开启信号再来说供电部分:电部分相对于整个时序来说,是最简单和好理解的,供电部分都会有相应的转换电路,每个开启信号会相应的送到对应的PWM或线性IC上,做为使能信号,其实就是EN信号,PWM或线性IC在自身其它工作条件满足的情况下,得到EN信号,就会开始把电压进行转换,从而输出各个重要的工作电压,如内存电压、显卡电压、南北桥的电压、CPU电压。
1. 上电时序的区别是不同厂家的上电时序在电路图中的电压标识符号不同,电压的开启顺序不同,这是不同时序的最大区别。
2. 仁宝的上电时序解析:首先出3v 5v 电感电压(3Valw 5vALW)以及vL线性电压,电感电压(3Valw 5v ALW)3Valw 给EC以及南桥3v待机点 5vALW也给南桥5v待机点当EC 有了供电之后外接晶振就会起振紧接着EC就会复位当南桥有了供电后外接晶振也会起振,此时EC发出rsmrst#给南桥待机完成等待用户按下开机按键。
当用户按下开关键触发EC,EC发出EC_ON# 高电平紧接着EC发出PBTN_OUT#使南桥响应接着南桥发出 s5 s3 信号开启syson susp# 最后发出VR_ON 紧接着发出cpu电源好信号VGATE 接着EC发出ICH_PO K CL_PWROK (由南桥开启时钟电路)H_CPUPWRGD PCIRST# PLTRST# H_RESET# ADS#
3. 纬创的上电时序解析:纬创的时序先产生5v线性电压5V_AUX_S5
接着由5V_AUX_S5转换成3D3V_AUX_S5 此电压仅接着给EC供电,当EC有了供电外接晶振就会起振接着就有EC的复位此时EC发出s5_ENABLE信号开启系统 3v 5v 电压3D3V_S5和5v_S5 分别给南桥的3v待机点和5v待机点供电南桥有了供电外接晶振就会起振此时EC发出RSMRST#给南桥完成待机等待用户按下开关键。
当按下开关键触发EC,EC发出PM_PWRBTN# 当南桥收到此信号后就会发出 s4 s3 信号接着发出CPUC ORE_ON 开启cpu单元电路,cpu电路工作正常后发出VGATE_PWRGD告诉南桥电路开启完毕接着EC发出p wrok 告诉南桥各路电压开启正常接着开启时钟电路接着发出H_PWRGD PCIRST CPURST.
4. 广达上电时序详解:先产生3vpcu 5vpcu 电感电压 3vpcu给EC供电接着晶振起振复位接着按下开关键触发EC EC发出s5_ON 此信号开启3v 5v 后继3v_S5 5V_S5 给南桥供电时钟接着EC发出rsmrst# 给南桥接着南桥响应DNBSWON# 发出susc# susub# sus_ON MAINON 接着发出VR_ON CPU工作正常后发出HWPG 给E C 接着发出时钟开启信号开启时钟电路另一路imvpok 告诉南桥供电开启完毕接着EC发出ECpwrok告诉南桥电压开启完毕接着发出H_PWRGOOG PLTRST#
5. 华硕上电时序详解:首先产生+3VA +5VA +12VA 的线性电压其中+3VA经过转换成+3VA_EC 给EC供电接着EC复位当EC的供电时钟复位正常后 EC发出vsus_ON 开启 3vsus 5vsus 12vsus 电感电压开启完毕后发出sus_PWRGD信号给EC 此时3vsus 5vsus 给南桥供电接着EC发出rsmrst#给南桥完成待机等待客户按下开关键。
按下开关pwrsw# 触发EC EC发出PWRBTN# 给南桥,南桥收到后发出 susc# susB# 给EC 经EC转换SUS C_EC# SUSB_EC# 开启相应电压。
所有电压开启完毕后发出ALL_SYSTEM_PWRGD 给EC EC收到后发出VR ON 开启cpu供电然后cpu电源好信号cpu-pwrgd 给EC EC发出EC_CLK_EN 给南桥南桥发出时钟开启信号ck _pwrgd 接着EC发出pwrok信号给南北桥当南桥收到此信号后发出复位信号pltrst# 复位北桥然后北桥发出H_C PURST 复位cpu 。
