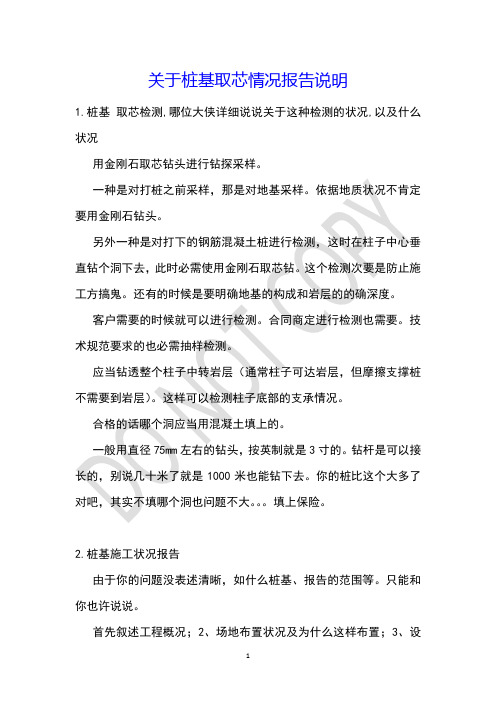

关于桩基取芯情况报告说明1.桩基取芯检测,哪位大侠详细说说关于这种检测的状况,以及什么状况用金刚石取芯钻头进行钻探采样。
一种是对打桩之前采样，那是对地基采样。
依据地质状况不肯定要用金刚石钻头。
另外一种是对打下的钢筋混凝土桩进行检测，这时在柱子中心垂直钻个洞下去，此时必需使用金刚石取芯钻。
这个检测次要是防止施工方搞鬼。
还有的时候是要明确地基的构成和岩层的的确深度。
客户需要的时候就可以进行检测。
合同商定进行检测也需要。
技术规范要求的也必需抽样检测。
应当钻透整个柱子中转岩层（通常柱子可达岩层，但摩擦支撑桩不需要到岩层）。
这样可以检测柱子底部的支承情况。
合格的话哪个洞应当用混凝土填上的。
一般用直径75mm左右的钻头，按英制就是3寸的。
钻杆是可以接长的，别说几十米了就是1000米也能钻下去。
你的桩比这个大多了对吧，其实不填哪个洞也问题不大。
填上保险。
2.桩基施工状况报告由于你的问题没表述清晰，如什么桩基、报告的范围等。
只能和你也许说说。
首先叙述工程概况；2、场地布置状况及为什么这样布置；3、设备、人员投入状况及为什么这样支配；4、施工状况（制定质量、平安、进度方案，找出重点、难点，并向班组交底，对可能发生的突发大事制定预案）——说重点就可以了；5、平安文明施工状况；6、施工过程遇到的特别状况及质量、平安事故，和直接影响进度的大事，实行了哪些乐观的措施，简洁评估形成的后果及影响；7、进度、平安、成本能否达到了预期目的，没达到的缘由；8、总结。
也许就这些吧，本人再依据工程详细状况再调整，特殊是比较突出的事情，如：工艺改进，新工艺、新方法对工程产生的影响，质量、进度及成本掌握所实行的措施等。
我想只需这些写清晰了应当可以向领导交差了。
3.桩基施工状况报告由于你的问题没表述清晰，如什么桩基、报告的范围等。
只能和你也许说说。
首先叙述工程概况；2、场地布置状况及为什么这样布置；3、设备、人员投入状况及为什么这样支配；4、施工状况（制定质量、平安、进度方案，找出重点、难点，并向班组交底，对可能发生的突发大事制定预案）——说重点就可以了；5、平安文明施工状况；6、施工过程遇到的特别状况及质量、平安事故，和直接影响进度的大事，实行了哪些乐观的措施，简洁评估形成的后果及影响；7、进度、平安、成本能否达到了预期目的，没达到的缘由；8、总结。
基桩钻芯检测报告报告编号：xxxxxxxxxxxx工程名称：xxxxxxxxxxxxxxxxxxxx工程地点：xxxxxxxxxxxxxxxxxxxxxxxxxxxx委托单位：xxxxxxxxxxxxxxxxxxxxxxxxxx检测日期：xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx勘察公司名称xxxx年xx月xx日xxxxxxxxxxxxxxxxx基桩钻芯检测报告报告编号：xxxxxxxxxxxxxxxxx重要提示：1、报告未盖基桩检测专用章无效。
2、报告无检测、编写、审核、批准人签字无效。
3、报告发生改动、换页或剪贴后无效。
4、未经检测单位同意，报告不得部分复制。
5、如对检测报告有异议，应于收到报告之日起十五日内向本检测单位书面提出，逾期视为认可检测结果。
地址：xxxxxxxxxxxxxxxxxxxxxxx 邮政编码：xxxxx电话：xxxxxxxxxxxxxxx 联系人：xxxxx目录封面 -------------------------------------------- 1重要提示--------------------------------------------- 2目录 -------------------------------------------- 31、前言 (3)2、工程地质概况 (4)3、受检桩的施工概况 (4)4、检测标准及设备 (4)4.1检测标准 (4)4.2仪器设备 (4)5、检测结果 (4)5.1钻芯检测情况 (4)5.2桩身砼完整性 (5)5.3桩身砼抗压强度 (6)5.4砼芯样抗压强度的评定 (6)6、检测结论 (8)7、附图表 (9)1、前言受xxxxxxxxxxxxxxxxx的委托，我公司于xxxx年xx月xx日～xxxx年xxx 月xxx日对xxxxxxxxxxxxxxxxxxx的人工挖孔桩进行了钻芯检测。
受检桩数为xx 根，每根桩各钻1孔，共钻3孔，完成总进尺41.71米。
1．前言XX工程基础设计采用人工钻孔钻，XX建筑设计采用钻孔灌注桩。
本工程XX基础设计采用人工钻孔钻，共218根，XX设计采用钻孔灌注桩，共18根。
桩基由XX局施工完成。
建设单位委托我公司对桩基工程进行了钻探取芯及桩身混凝土芯样抗压强度试验检测工作。
现场检测工作的技术要求、工作量布置、工作方法等是依据《建筑地基基础设计规范》GB5007-2001、《建筑基桩检测技术规范》JGJ106-2003、《建筑桩基技术规范》JGJ94-94等规定的要求进行；现场所检测基桩由监理单位及检测单位根据现场条件，随机选定。
2．桩基设计概况、工作量及完成情况2.1 桩直径本工程XX桩基桩径为φ1000mm、φ1100mm；XX桩基桩径为φ1100mm。
本次检测的基桩桩径见表一；XX检测23根，XX检测2根。
2．2持力层及桩顶标高、桩长桩端以中等风化板岩为持力层。
桩顶标高以现场工作面为假定0米标高，桩长以抽芯所测定的实际长度。
抽芯检测桩的桩顶标高、桩长详见表一。
2.3混凝土设计强度本工程桩身混凝土设计强度等级均为C25。
2．4桩基检测工作量及任务完成情况从砼灌注至取芯日止，所检测25根桩的实际龄期详见表一。
抽芯钻探始于2003年6月5日，结束于7月14日，25根桩累计进尺138.3米。
表一桩号桩径(mm)桩长(m)桩顶标高(m)实际龄期(天)GL-411004.8035GL-1511004.8030GL-2111005.5044GL-2311005.7-5.521GL-3211004.5037GL-5111004.5617GL-6211003.95-6.124GL-7411004.45-6.0319GL-8211004.6625GL-8711005.4-5.6527GL-8911005.4-5.820Z-1411006.2-6.129Z-2311005.8-6.429Z-2711006.8-5.930Z-3811005.7-6.631-4511006.2-5.717Z-5211005.1-6.231Z-6110006.6-5.132Z-7610005.6-5.420Z-7810004.9-5.536Z-8710004.6-5.529Z-9410005.15-5.939Z-10211005.2-5.1525ZX-211009.25-2.657ZX-1411007.6-2.547注GL-4、GL-14、GL-23、GL-32号桩覆盖层已开挖3．桩基检测目的岩芯钻探是一种直观准确的桩基质量检测方法。

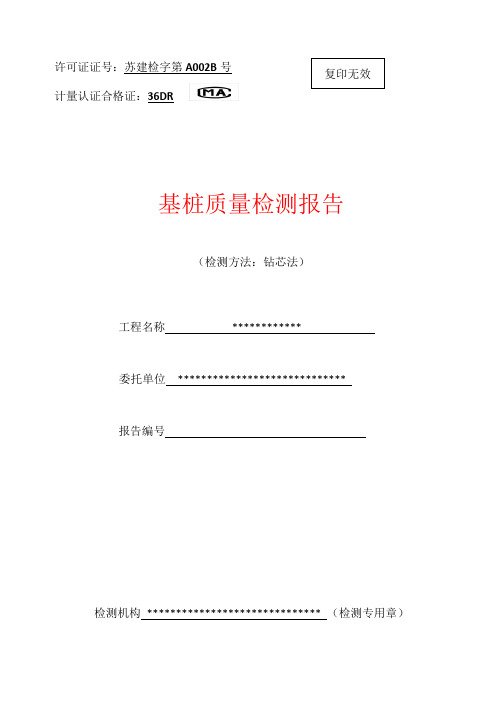

许可证证号：苏建检字第A002B号复印无效计量认证合格证：36DR基桩质量检测报告（检测方法：钻芯法）工程名称************委托单位*****************************报告编号检测机构****************************** （检测专用章）一、概况1．工程概况表二、工程地质概况根据江苏省地质工程勘察院提供的《秀园西苑安置房小区项目岩土工程勘查报告》，地质概况（见表2）:三、检测的目的、依据.检测的目的桩端持力层的岩土性状（强度）和厚度是否符合设计或规范要求。
检测的依据a.《建筑基桩检测技术规范》JGJ106-2003b.《建筑工程地质钻探技术标准》JGJ87-92c.《建筑地基基础设计规范》GB50007-2011d.《普通混凝土力学性能试验方法》GB/T50081-2002e.《混凝土强度检验评定标准》GBJ107-1987f.《工程岩体试验方法标准》GB/T50266-1999四.检测的设备、原理.检测的设备本次检测采用钻机型号为Jxy-300型的液压操纵钻机。
钻探取芯选用金刚石钻头，钻具规格φ108mm。
钻芯设备技术指标及要求详见下表3钻芯设备技术指标及要求表套使用的金刚石圆锯片应有足够刚度。
补平器和磨平机芯样试件端面的补平器和磨平机应满足芯样制作的要求。
.检测原理钻芯法是在桩端岩土层中钻取芯样，通过芯样表观质量和芯样试件抗压强度试验结果，检测持力层的岩土性状、是否存在夹层等，从而综合评价桩端持力层是否满足设计要求。
五、受检桩的桩号、桩位、施工记录及检测工作量受检桩的桩号、桩位受检桩的桩号、桩位由监理单位确定，计5根（详见第15-19页《受检桩桩位平面示意图》受检桩的施工记录受检桩的施工记录见表4《受检桩施工记录汇总表》。
受检桩施工记录汇总表表4检测工作量岩芯样进尺米，岩石芯样5组，详见《钻芯法检测芯样综合柱状图》第7～11页，芯样图片详见第12～14页。

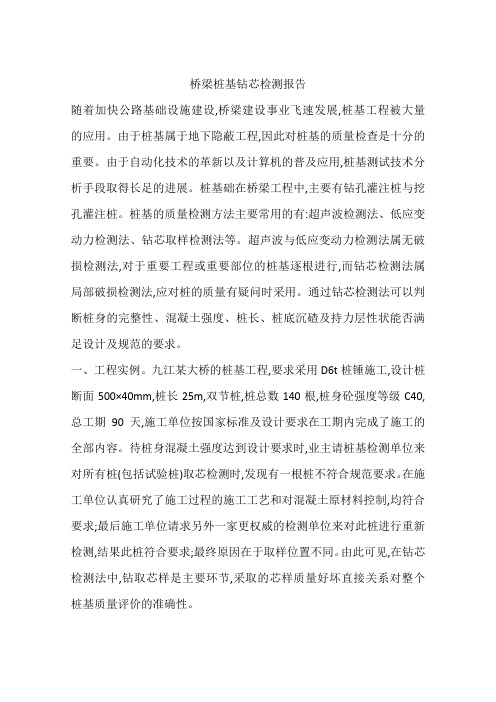

桥梁桩基钻芯检测报告随着加快公路基础设施建设,桥梁建设事业飞速发展,桩基工程被大量的应用。
由于桩基属于地下隐蔽工程,因此对桩基的质量检查是十分的重要。
由于自动化技术的革新以及计算机的普及应用,桩基测试技术分析手段取得长足的进展。
桩基础在桥梁工程中,主要有钻孔灌注桩与挖孔灌注桩。
桩基的质量检测方法主要常用的有:超声波检测法、低应变动力检测法、钻芯取样检测法等。
超声波与低应变动力检测法属无破损检测法,对于重要工程或重要部位的桩基逐根进行,而钻芯检测法属局部破损检测法,应对桩的质量有疑问时采用。
通过钻芯检测法可以判断桩身的完整性、混凝土强度、桩长、桩底沉碴及持力层性状能否满足设计及规范的要求。
一、工程实例。
九江某大桥的桩基工程,要求采用D6t桩锤施工,设计桩断面500×40mm,桩长25m,双节桩,桩总数140根,桩身砼强度等级C40,总工期90天,施工单位按国家标准及设计要求在工期内完成了施工的全部内容。
待桩身混凝土强度达到设计要求时,业主请桩基检测单位来对所有桩(包括试验桩)取芯检测时,发现有一根桩不符合规范要求。
在施工单位认真研究了施工过程的施工工艺和对混凝土原材料控制,均符合要求;最后施工单位请求另外一家更权威的检测单位来对此桩进行重新检测,结果此桩符合要求;最终原因在于取样位置不同。
由此可见,在钻芯检测法中,钻取芯样是主要环节,采取的芯样质量好坏直接关系对整个桩基质量评价的准确性。
二、芯样钻取的要求。
大家都知道,钻取的混凝土芯样可分为两种状况,一种是形状规则完整、表面平整光滑;另一种是取出的芯样表面粗糙,完整性差,粗骨料与水泥胶结差,甚至难于钻取完整的芯样。
产生后一种芯样的原因除了由于桩基本身质量较差外,还与钻探设备、操作工艺导致芯样破损有关。
显然,由操作引起的芯样不完整性不能代表该桩的混凝土质量。
因此,钻取芯样过程,要求保证芯样的原状性、代表性,对不完整的、破碎的芯样要能作出准确的分析判断。
委托编号：2018-模拟-044计量认证：160302340774资质证号：（冀）建检字第11147号检测报告（钻芯法检测）工程名称：---***************2018年10月注意事项1、报告无“检验检测专用章”或检验单位公章无效；2、复制报告未重新加盖“检验检测专用章”或检测单位公章无效；3、报告无报告人、审核、批准签字无效；4、报告涂改和无骑缝章无效；5、对检测签订报告若有异议，应于收到报告之日起十五日内向检测单位提出；6、一般情况，委托检测鉴定，仅对委托项目负责。
钻芯试验检测报告批准人：审核人：主检人：绘图人：目录一、工程概况 (5)二、检测内容 (5)三、检测依据 (5)四、检测数量表 (5)五、工程地质概况 (5)六、检测方法简介 (6)七、检测结果分析 (9)八、附图 (10)一、工程概况地基参数：本工程桩为混凝土灌注桩，桩径500mm，桩长17.0m，混凝土强度C25。
检测方法：钻芯法检测设备：液压高速钻机检测日期：2018年10月12日二、检测内容：灌注桩桩长、桩身混凝土强度、判断桩身完整性类别三、检测依据1、《建筑基桩检测技术规范》JGJ106-2014；2、《普通混凝土力学性能试验方法》GB/T50081-2002；3、设计图纸及相关技术资料。
四、检测数量表五、工程地质概况六、检测方法简介1、现场检测钻机设备安装必须周正、稳固、底座水平。
钻机在钻芯过程中不得发生倾斜、位移，钻芯孔垂直度偏差不得大于0.5%。
每回次钻孔进尺宜控制在1.5m内；钻至桩底时，宜采取减压、慢速钻进、干钻等适宜的方法和工艺，钻取沉渣并测定沉渣厚度；对桩底强风化岩层或土层，可采用标准贯入试验、动力触探等方法对桩端持力层的岩土性状进行鉴别。
2、芯样试件截取与加工截取混凝土抗压芯样试件应符合下列规定：当桩长小于10m时，每孔应截取2组芯样；当桩长为10m-30m时，每孔应截取3组芯样，当桩长大于30m时，每孔应截取芯样不少于4组；上部芯样位置距桩顶设计标高不宜大于1倍桩径或超过2m，下部芯样位置距桩底不宜大于1倍桩径或超过2m，中间芯样宜等间距截取；缺陷位置能取样时，应截取1组芯样进行混凝土抗压试验；同一桩基的钻芯孔数大于1个，且某一孔在某深度存在缺陷时，应在其他孔的该深度处，截取1组芯样进行混凝土抗压强度试验。
委托编号：2018-模拟-044计量认证：160302340774资质证号：（冀）建检字第11147号检测报告（钻芯法检测）工程名称：---***************2018年10月注意事项1、报告无“检验检测专用章”或检验单位公章无效；2、复制报告未重新加盖“检验检测专用章”或检测单位公章无效；3、报告无报告人、审核、批准签字无效；4、报告涂改和无骑缝章无效；5、对检测签订报告若有异议，应于收到报告之日起十五日内向检测单位提出；6、一般情况，委托检测鉴定，仅对委托项目负责。
钻芯试验检测报告批准人：审核人：主检人：绘图人：目录一、工程概况 (5)二、检测内容 (5)三、检测依据 (5)四、检测数量表 (5)五、工程地质概况 (5)六、检测方法简介 (6)七、检测结果分析 (9)八、附图 (10)一、工程概况地基参数：本工程桩为混凝土灌注桩，桩径500mm，桩长17.0m，混凝土强度C25。
检测方法：钻芯法检测设备：液压高速钻机检测日期：2018年10月12日二、检测内容：灌注桩桩长、桩身混凝土强度、判断桩身完整性类别三、检测依据1、《建筑基桩检测技术规范》JGJ106-2014；2、《普通混凝土力学性能试验方法》GB/T50081-2002；3、设计图纸及相关技术资料。
四、检测数量表五、工程地质概况六、检测方法简介1、现场检测钻机设备安装必须周正、稳固、底座水平。
钻机在钻芯过程中不得发生倾斜、位移，钻芯孔垂直度偏差不得大于0.5%。
每回次钻孔进尺宜控制在1.5m内；钻至桩底时，宜采取减压、慢速钻进、干钻等适宜的方法和工艺，钻取沉渣并测定沉渣厚度；对桩底强风化岩层或土层，可采用标准贯入试验、动力触探等方法对桩端持力层的岩土性状进行鉴别。
2、芯样试件截取与加工截取混凝土抗压芯样试件应符合下列规定：当桩长小于10m时，每孔应截取2组芯样；当桩长为10m-30m时，每孔应截取3组芯样，当桩长大于30m时，每孔应截取芯样不少于4组；上部芯样位置距桩顶设计标高不宜大于1倍桩径或超过2m，下部芯样位置距桩底不宜大于1倍桩径或超过2m，中间芯样宜等间距截取；缺陷位置能取样时，应截取1组芯样进行混凝土抗压试验；同一桩基的钻芯孔数大于1个，且某一孔在某深度存在缺陷时，应在其他孔的该深度处，截取1组芯样进行混凝土抗压强度试验。
实验钻孔情况汇报本次实验旨在对钻孔情况进行全面的调查和分析，以便为相关工程提供准确的数据支持。
在实验过程中，我们采用了多种手段和设备，对钻孔进行了详细的观测和记录。
以下是我们对实验钻孔情况的汇报：首先，我们对钻孔的位置进行了仔细的选择和标记，确保了实验的准确性和可靠性。
在进行钻孔前，我们对地质情况进行了充分的调查和分析，以便选择最佳的钻孔位置。
在实际钻孔过程中，我们严格按照相关规范和标准进行操作，确保了钻孔的质量和准确度。
其次，我们对钻孔的深度和直径进行了精确的测量和记录。
通过使用先进的测量设备，我们得到了钻孔深度和直径的准确数据，这为后续的分析和研究提供了重要的依据。
同时，我们还对钻孔的周围环境进行了详细的观测和描述，以便全面了解钻孔所处的地质环境和条件。
另外，我们还对钻孔的岩芯进行了取样和分析。
通过对岩芯的取样和实验室分析，我们得到了钻孔位置的地质构造和岩层情况，这为后续的工程设计和施工提供了重要的参考。
同时，我们还对钻孔过程中的岩石碎屑进行了收集和分析，以便全面了解钻孔位置的地质特征和变化规律。
最后，我们对钻孔过程中的地下水情况进行了观测和记录。
通过使用地下水监测设备，我们得到了钻孔位置的地下水位和水质情况，这为后续的工程施工和环境保护提供了重要的参考。
同时，我们还对钻孔过程中的地下水对工程的影响进行了分析和评估，以便制定合理的工程方案和措施。
总的来说，本次实验对钻孔情况进行了全面的调查和分析，得到了大量的准确数据和有价值的信息。
这些数据和信息将为相关工程的设计和施工提供重要的依据和支持，同时也为地质环境的保护和治理提供了重要的参考。
我们将继续深入研究和分析这些数据，以便更好地为工程建设和环境保护提供科学的支持和服务。
感谢各位专家和同事的支持和帮助，也希望在今后的工作中能够继续得到大家的关心和指导。
我们将继续努力，为地质工程和环境保护做出更大的贡献！。
