钻芯法检测混凝土强度试验报告

建筑工程钻芯法检测混凝土强度测定摘要: 工程结构检测的结构是国家一项非常重要的检测指标，其中混凝土强度检测技术亦包含在内，且是其非常重要的一项内容。

所以，针对钻芯法在建筑工程结构完整性检测应用中存在的问题,为了能对混凝土工程质量实施快速有效地大范围检测,结合某工程实例,对比试验结果,综合考虑芯样强度及其它因素,提出了使用钻芯法进行混凝土质量检测的评价方法, 提高判断的准确性，来综合评价桩身完整性。

关键词：建筑工程钻芯检测混凝土强度1 结构检测的工程背景这些年来，安全性是人们一直津津乐道的话题，结构建设也将其包括在内，还有适用性和耐久性也都出现在人们所要求的范围内，慢慢的要求提高，建设的技术要求以及材料材质也需要不断的适应社会的发展。

所以，新型结构渐渐的淡出在人们的视野内，越来越多的新型结构体系随之发展起来，尤其是高层建筑的兴起给予工程师们更为广阔的设计空间和发展空间。

在新建或在建工程中，其混凝土结构的混凝土强度，通常是在施工过程中预留混凝土立方体试块，进行标准养护和同条件养护达到规定期限后，对试块进行检测来得到其代表值作为其强度的。

如果遇到不同的情况时，可能对其结果照成影响，会遇到各种各样的不合格情况，或对其结果存在不同的意见时；可以采用非破损或局部破损的检测方法对现场实体进行检测。

所以，我们通常检测混凝土的强度采用钻芯法。

2 钻芯法检测混凝土强度钻芯法检测混凝土强度是一种直观的检测方法。

它在既有建筑物的混凝土结构构件的研究中被广泛应用。

为了比较清楚的看到混凝土的抗压强度的大小，这就需要借助新的测量方法，而钻芯法就是这样的测量方法，他是直接从被测量的物体内抽取其中的一部分进行测量，而估计整体的抗压强度，也可以说他是一部分来估计整体。

一般情况下，在对芯样试件抗压强度试验后，也通常在别的地方上也起到一定的用处，应用在物理、化学的分析上。

在己建混凝土结构上钻取芯样进行抗压强度试验是目前构件内部状况直观检验和强度评定的最好方法。

钻芯法检测混凝土强度试验问题和处理方法技术总结1混凝土强度的检测方法随着时代的发展，混凝土在铁路、公路、建筑、水利等工程领域中得到了广泛的应用，混凝土的施工质量也更加重视了起来。

混凝土是以水泥、骨料和水为主要原材料，根据需要加入矿物掺合料和外加剂等材料，按一定配合比，经拌合、成型、养护等工艺制作的、硬化后具有强度的工程材料。

混凝土的施工对结构质量起着重要性的作用，混凝土施工从支模、浇注、振捣、养护都要求严格控制，从而才能确保最后的混凝土的质量。

混凝土强度是否满足设计要求对于混凝土的质量来说是不可或缺的一项指标。

对于混凝土强度的检测，现主要方法有钻芯法及回弹法，回弹法检测混凝土强度最大的优点便是作为无损检测对受检结构不产生影响，仅在混凝土构件表面进行，但结果为混凝土强度的推定值，存在一定误差，若混凝土内部存在缺陷，对混凝土强度的推定会产生较大影响，不能很好地显示混凝土强度是否满足要求。

钻芯法检测混凝土强度会对受检构件造成一定的影响，但是得出的结果能准确地显示钻芯部位的强度。

2混凝土强度检测结果分析对某在建铁路工程的隧道进行混凝土强度检测，本次检测混凝土设计强度为C50,分别采用回弹法和钻芯法进行检测，检测结果见表Io对于钻芯法检测混凝土强度这样的结果，差异性太大，无法作为判定。

造成这样的结果，有检测人员在现场钻取芯样试件、芯样试件的运输、芯样试件加工、芯样试件养护、芯样试件抗压试验各环节没有严格按规范进行，就会有可能造成检测结果不准确,并最终导致做出错误的判定。

本文对造成上述结果的因素进行分析，并提出了一些有效解决这些问题的措施。

3造成钻芯法检测混凝土强度结果偏差的原因分析3.1 现场钻取芯样试件钻芯法检测混凝土强度，按照规范的要求选用钻芯机应选用直径为IIOmm的钻头。

规范要求选取的取芯位置应避开主筋、预埋件和管线位置，并尽量避开其他钢筋。

取芯前使用一体式钢筋扫描仪，探测主筋、预埋件及管线位置，选取合适的钻孔位置，但因现场钢筋网分布密集，无法完全避开钢筋。

钻芯法检测混凝土强度试验问题和处理方法技术总结摘要：混凝土强度是关系到工程整体建设质量的关键要素之一，相关现场检测工作准确性、真实性愈发重要。

钻芯法检测技术具有更为直观以及检测误差更小等优势，在混凝土强度检测工作中有着广泛的认可与应用。

文章中简单分析了混凝土强度钻芯法检测结果偏差因素，并对钻芯法检测混凝土强度试验问题应对措施进行了论述。

关键词：钻芯法；混凝土强度；检测技术钻芯法是建筑物鉴定以及重要工程验收工作中较为常用的混凝土强度检测技术，与其他检测技术相比较，钻芯法在检测准确性以及科学性等方面拥有较大优势，通常有争议时将钻芯法取得的数据作为混凝土强度检测的最终结果，需要得到政府监督部门、建设、施工、监理、检测公司及社会各方的广泛认可。

而深入研究可能会导致钻芯法检测结果出现较大偏差的因素和应对措施，不仅仅是为了提高钻芯法检测技术应用效果以及混凝土强度检测准确性，对于我国工程行业的持续发展也有着重要意义。

一、钻芯法检测混凝土强度结果偏差因素（一）钻取芯样设备因素可能会对混凝土强度钻芯法检测结果准确性产生影响的钻芯设备因素，主要包括以下几方面内容：其一，是钻芯设备本身有着质量问题或运行安全隐患，再加上钻取芯样作业开始前并未切实落实设备检修及其工作参数检测工作，导致钻芯设备运行过程中存在钻头振动过剧现象，或者锯切机切割速度不符合相关标准要求。

这些设备运行异常状况很容易对芯样内部结构破坏产生细微裂缝，进而导致检测结果比混凝土结构实际强度偏低。

其二，是对钻芯设备的使用存在不当之处，比如，钻芯设备安装时底座没有严格按照相关技术要求与受检混凝土区域紧密贴合，导致钻芯设备运行过程中产生比较强烈的振动，进而对芯样造成弯曲、表面粗糙等影响。

除此之外，如果相关技术人员没有根据试件硬度合理调控钻芯设备切割速度，也是影响芯样质量以及钻芯法检测结果准确性的重要因素之一。

其三，隧道初期支护取芯时仔细观察尤其注意避开工字钢，由于混凝土采用多层次喷射工法存在明显施工缝为正常现象，切取芯样时需采用无施工缝部分。

钻芯法检测混凝土抗折强度检测报告1.引言概述部分的内容可以写成以下样式：1.1 概述混凝土是建筑工程中广泛应用的一种重要材料，其抗折强度是评估混凝土结构性能的重要指标之一。

然而，传统的混凝土抗折强度检测方法需要采取破坏性试验，不仅工作量大，而且对实际工程造成了一定的损害。

为了解决这一问题，钻芯法成为一种广泛应用的非破坏性混凝土抗折强度检测方法。

钻芯法通过在混凝土结构上钻取芯样，并利用芯样所承受的剪应力来间接评估混凝土的抗折强度。

相较于传统的破坏性试验，钻芯法不仅具有不破坏性、高效率的特点，而且可以在施工过程中进行多次测量，对实际工程的损害更小。

本文旨在介绍钻芯法检测混凝土抗折强度的原理和方法，并探讨该方法的优势和适用范围。

接下来的章节将首先阐述钻芯法的工作原理和检测方法，包括芯样的钻取过程和试验的具体操作步骤。

然后，本文将详细讨论钻芯法相较于传统方法的优势，如不破坏性、高效率和可重复性等。

同时，我们将探讨钻芯法的适用范围，包括不同混凝土强度等级和不同结构形式的应用情况。

通过本文的研究和总结，将进一步明确钻芯法检测混凝土抗折强度的可行性，并展望其在混凝土结构工程中的意义和应用前景。

旨在为工程师和科研人员提供一个更加准确、高效和经济的混凝土抗折强度检测方法，推动混凝土结构工程的发展和创新。

1.2 文章结构文章结构本文主要包括以下几个部分：1. 引言：介绍本文所要讨论的问题，并概括了钻芯法检测混凝土抗折强度的背景和意义。

2. 正文：2.1 钻芯法检测混凝土抗折强度的原理和方法：详细介绍了钻芯法检测混凝土抗折强度的原理，包括了测试设备、试验步骤和数据解析等内容。

2.2 钻芯法检测混凝土抗折强度的优势和适用范围：阐述了钻芯法检测混凝土抗折强度相较于其他方法的优势，例如无损、准确性高、样本不受破坏等，并说明了适用的具体场景和条件。

3. 结论：3.1 钻芯法检测混凝土抗折强度的可行性总结：总结了钻芯法检测混凝土抗折强度的可行性和可靠性，强调其在实际工程中的应用价值。

钻芯法混凝土强度检测报告Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】1-检测报告Detection Report报告编号Serial NumberRYJK-JG-002（11）-2016项目名称Sample Description中海·国际社区S04#楼楼板混凝土强度检测委托单位Applicant广西瑞宇建筑科技有限公司监测类别Monitoring Type委托检测广西瑞宇建筑科技有限公司Guangxi Ruiyu Construction Technology Co.,Ltd.2016年11月30日声明1.本监测报告涂改、换页无效；2.未经本监测单位书面批准，不得复制本报告，复印的报告未加盖检测专用章无效；3.监测报告无三级审核手写签字无效；4.检测单位名称与检测专用章所示名称不符者无效；5.如对本监测报告有异议，可在收到报告后15天内向本检测单位书面提请复议；6.指定样品的委托检测结果仅对样品负责。

地址：广西南宁市秀厢大道56号4号综合楼邮编：530004电话： Fax：工程名称中海·国际社区S04#楼委托日期2016年11月设计单位南宁市建筑设计院检测日期2016年11月16日-2016年11月17日监理单位桂林南方建设监理有限责任公司样品编号/施工单位歌山建设集团有限公司样品类别/监测地点广西南宁市降桥路监测类别委托检测监测项目楼板混凝土强度检测目录1 工程概况中海国际社区S04#楼位于广西南宁市降桥路，由南宁中海宏洋房地产有限公司承建。

该工程为一栋3层的框架结构建筑，基础采用CFG桩基础。

该工程设计单位为南宁市建筑设计院。

一层柱的设计混凝土强度等级均为C30，一层梁（板）至屋面梁（板）的设计混凝土强度等级均为C30。

一层墙体的设计砂浆强度等级为。

一层柱受力钢筋的设计混凝土保护层厚度分别为30mm。

我公司根据相关规范及业主要求，对该工程二层②-③×C-D轴楼板进行钻芯法混凝土强度检测。

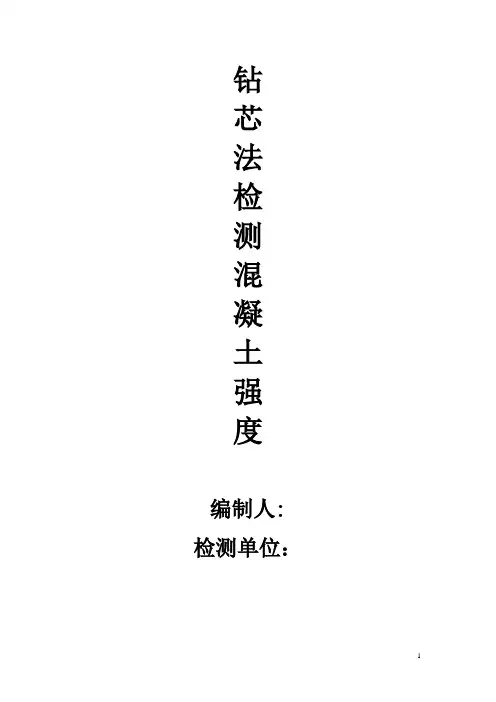

钻芯法检测混凝土强度编制人: 检测单位：目录一、检测原理及适用范围 (3)二、检测依据 (3)三、钻芯法检测混凝土强度的流程图 (3)四、检查检测设备 (4)五、取样 (4)六、芯样的抗压强度试验 (6)七、芯样混凝土强度的计算 (7)八、检测报告 (8)九、注意事项 (9)一、检测原理及适用范围钻心法是利用钻机和人造金刚石空心薄壁钻头，从结构混凝土中钻去芯样以检测混凝土强度和检测混凝土内部缺陷的方法，是一种直观、可靠和尊却的方法，但对结构造成一定损伤。

钻芯法检测混凝土强度主要用于下列情况：a、对试块抗压强度的测试结果有怀疑时，如试块强度很高而结构混凝土质量很差，或试块强度不足而结构质量较好等；b、因材料、施工或养护不良而发生混凝土质量问题；c、混凝土遭受冻害、火灾、化学侵蚀或其他损害以及表层与内部质量不一致的混凝土；d、需检测多年使用的建筑结构或构筑物中混凝土强度。

对混凝土强度等级低于C1O 的混凝土结构，不宜采用钻芯法检测。

二、检测依据《钻芯法检测混凝土强度技术规程》CECSO3-2007；《普通混凝土力学性能试验方法》GB/T50081三、钻芯法检测混凝土强度的流程图检测登记→检测员获得有关资料→检查钻芯机、做好检测准备→钻取芯样并编号记录→芯样加工，养护→芯样试压，记录破坏状态→计算→出具报告→整理归档。

四、检查检测设备检查钻芯机、补平装置、万能材料试验机等，是否能正常工作。

五、取样1.采用钻芯法检测结构混凝土强度前，应具备下列资料：a 工程名称、部位及设计、施工、建设单位名称；b 结构或构件种类、外形尺寸及数量；c 成型日期、原材料和混凝土试块抗压强度试验报告；d 设计采用的混凝土强度等级；e 有关的设计图和施工资料等；f 检测的原因2. 钻芯取样应在结构或构件的下列部位钻取：a 结构或构件受力较小的部位；b 混凝土强度质量具有代表性的部位；c 便于钻芯机安放和操作的部位；d 避开主筋、预埋件和管线的位置，并尽量避开其他钢筋；e 用钻芯法和非破损法综合测定强度时，应与非破损法取同一测区。

【作者简介】彭卫星（1987~），男，河北保定人，工程师，从事房建技术质量管理研究。

1引言混凝土质量评价指标较多，强度属于基础指标，现阶段可选择的强度检测方法多种多样，在建筑工程中以回弹法较为主流，原因在于此方法兼具操作便捷、不损伤被测结构、效率高等优势。

但遇到混凝土表面粗糙、假性碳化、内部和表面质量不一致等情况时，则难以有效应用回弹法。

钻芯法的直观性良好，可更加准确地反映混凝土强度，但存在混凝土结构受损问题。

为此，可考虑钻芯法和回弹法的综合应用方式，用钻芯检测结果检验回弹检测结果，获得准确可靠的混凝土结构强度检测数据。

2项目概况某住宅工程，地下2层，地上16层。

各部位施工所用混凝土的强度等级为：基础垫层C15；基础C30；-2层~1层的墙、柱均为C35，剩余各层的墙、柱均为C30；主体梁板为C30。

建设单位怀疑-1层剪力墙混凝土强度不达标（未达到C35混凝土的强度要求），为探明真实强度，由具有资质的第三方以钻芯法和回弹法进行强度检测，验证实际情况。

针对梁、柱进行检测，在获取到的30对数据中，高径比不符合5个，芯样有原始裂纹且有钢筋1个，行标、省标回弹强度值＞60MPa 的4个，芯样有气孔的1个。

实测钻芯法强度为35.7~39.9MPa ，实测回弹强度推定値为29.7~36.0MPa ，具体如图1所示。

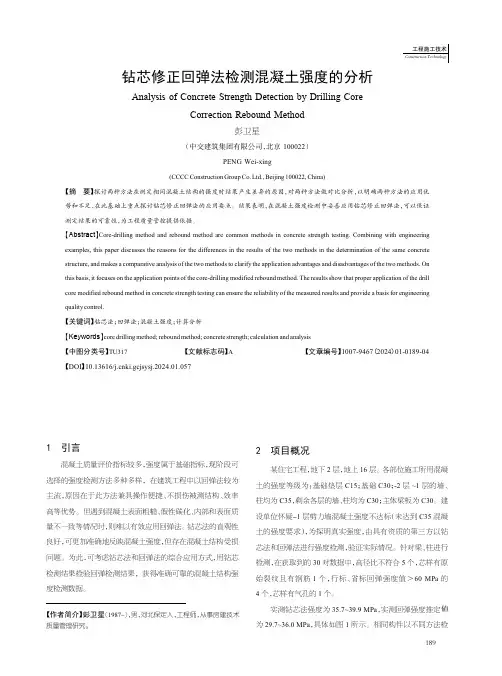

相同构件以不同方法检钻芯修正回弹法检测混凝土强度的分析Analysis of Concrete Strength Detection by Drilling CoreCorrection Rebound Method彭卫星（中交建筑集团有限公司，北京100022）PENG Wei-xing(CCCC Construction Group Co.Ltd.,Beijing 100022,China)【摘要】探讨两种方法在测定相同混凝土结构的强度时结果产生差异的原因，对两种方法做对比分析，以明确两种方法的应用优势和不足，在此基础上重点探讨钻芯修正回弹法的应用要点。

钻芯法检测混凝土强度检测报告一、检测目的和范围本检测报告旨在通过对混凝土构件进行钻芯取样，检测其实际强度，以评估其是否满足设计要求。

检测范围包括混凝土构件的强度、密实度、龄期等指标。

二、检测方法和原理本检测采用钻芯法进行。

钻芯法是一种直接从混凝土构件上钻取芯样，通过芯样的外观质量、抗压强度等指标来评估混凝土整体性能的方法。

其原理是基于混凝土抗压强度的非破损检测方法，具有较高的准确性和可靠性。

三、检测设备和工具本检测采用的主要设备和工具包括：钻机、取芯钻头、定位仪、切割机、压力试验机等。

其中，钻机用于钻取芯样，取芯钻头用于在混凝土上开孔，定位仪用于确定取芯位置，切割机用于将芯样从构件上切割下来，压力试验机用于对芯样进行抗压强度试验。

四、检测样品和样本本检测选取了以下样品和样本：某建筑物混凝土构件10个，其中5个为柱子，5个为梁。

选取的样本应具有代表性，并考虑到不同部位、不同龄期等因素。

五、检测程序和步骤1. 确定取芯位置：根据构件的实际情况，使用定位仪确定取芯位置。

2. 钻取芯样：使用钻机在混凝土上钻取芯样，芯样长度不小于100mm。

3. 芯样处理：将取出的芯样进行外观质量检查，并对其进行编号和记录。

4. 抗压强度试验：将芯样放置在压力试验机上，进行抗压强度试验，并记录试验数据。

5. 数据整理和分析：对试验数据进行整理和分析，计算出混凝土的抗压强度，并评估其性能。

六、检测结果和数据分析通过对比设计强度和实际抗压强度数据，发现部分混凝土构件的实际抗压强度低于设计强度。

这可能与施工过程中的质量控制不当或材料问题有关。

具体数据和分析结果见附表。

七、检测结论和建议根据本检测报告的检测结果和数据分析，可以得出以下结论：被检测的混凝土构件中，部分构件的实际抗压强度低于设计强度。

建议对低于设计强度的构件进行加固处理，以提高其承载能力。

同时，应加强施工过程中的质量控制，确保混凝土质量符合设计要求。

八、检测报告的格式和内容本检测报告的格式应规范、清晰，内容应详实、准确。

沐川县宇业煤矿喷射混凝土强度检测试验报告（钻芯法）二0一四年目录1 、适用范围2 、检测依据3 、检测设备4 、检测内容5 、芯样试件的试验6 、芯混凝土强度计算7 、注意事项8、安全保证措施一、适用范围本试验适用于从混凝土结构中钻取芯样，以测定普通混凝土的强度。

钻芯法检测混凝土强度主要用于下列情况：⑴对立方体试块抗压强度的测试结果有怀疑；⑵因材料、施工或养护不良而发生混凝土质量问题时；⑶混凝土遭受冻害、火灾、化学侵蚀或其他损害时；⑷需检测经多年使用的结构中混凝土强度时；⑸当需要施工验收辅助资料时。

对混凝土强度等级低于C1O 的混凝土结构，不宜采用钻芯法检测。

二、检测依据《钻芯法检测混凝土强度技术规程》CECSO3-2007；《混凝土结构工程施工质量验收规范》（GB50204-2002）三、检测设备钻芯机；冲击钻；补平装置；游标卡尺；钢板尺；塞尺；切割机；磨平机。

四、检测内容进行检测之前，首先应根据检测的目的及要求，按照规范规定的要求进行抽样钻芯。

1、芯样钻取芯样应在结构或构件的下列部位钻取（1）结构或构件受力较小的部位（2）混凝土强度质量具有代表性的部位（3）便于钻芯机安放与操作的部位（4）避开主筋预埋件和管线的位置并尽量避开其他钢筋（5）用钻芯法和非破损法综合测定强度时应与非破损法取同一测区2. 钻取芯样的数量应符合下列规定：a 按单个构件检测时，每个构件的钻芯数量不应少于3 个；对于较小构件，钻芯数量可取2 个；b 对构件的局部区域进行检测时，应由要求检测的单位提出钻芯位置及芯样数量；c 作回弹法检测混凝土强度修正的芯样数量应不少于6 个。

3、芯样加工及技术要求a芯样直径应为粗骨料粒径的3倍。

在构件截面较小或钢筋过密不可能钻取标准尺寸芯样时，芯样直径可为粗骨料粒径的2倍。

芯样高度和直径之比应在1~2的范围内。

应依据芯样直径和高度选择合适型号的钻机和钻头。

b芯样试件内不应含有钢筋，如不能满足此项要求，每个试件内最多只允许含有二根直径小于10mm的钢筋，且钢筋应与芯样轴线基本垂直并不得露出端面5 c芯样抗压试件的高度和直径之比应在1-2的范围内。

检验检测报告(二维码) （CMA 章） 报告编号：HNTZX- 委托编号：批准： 审核： 检验：单位地址： 电话: 传真：声明： 本报告检验数据与所抽检部位相符合。

本报告一式五份，复印件无本公司检验专用章无效。

委托单位 要求建设单位委托原始记录编号 工程名称委托日期施工单位检验日期 见证单位 （甲方、乙方、第三方） 报告日期见证人 （检测现场旁站人） 检验性质 （委托） 检验目的 （中间结构验收、结构验收、验证检测、抽查）工程结构 类型 （框架、框剪） 检验批 （检测X 层至y 层） 形象进度 （工程进度） 检验设备 （设备名称及设备自编号）抽样方法 （见检测方案实施） 检验方法钻芯法抽样数量检验标准 CECS03：2007（检验方法标准）检验情况 □初检 □复检 □加倍检 （初检、复检、加倍检）混凝土 浇筑日期芯样尺寸(mm)批量检测结果芯样试件数n (个) 芯样抗压强度标准差S cor芯样抗压强度平均值f cu,cor,m (MPa) f cu,e1与f cu,e2的差值 推定区间上限值系数k 1 砼抗压强度推定上限值f cu,e1 (MPa) 推定区间下限值系数k 2砼抗压强度推定下限值f cu,e2 (MPa)检测批混凝土强度推定值(MPa)检验 结论备注检验 单位（盖章）检验检测报告检验编号：委托编号：单个构件检验结果序号钻芯构件部位芯样编号芯样平均直径d (mm)芯样抗压截面面积A(mm2)混凝土的破坏形态芯样破坏时最大压力F c (N)芯样抗压强度值f cu,cor(MPa)芯样抗压强度最小值f cu,cor,min(MPa)单个构件混凝土强度推定值(MPa)单个构件评定备注检验单位（盖章）批准：审核：检验：。
