各种三相四线电表接线图讲课讲稿

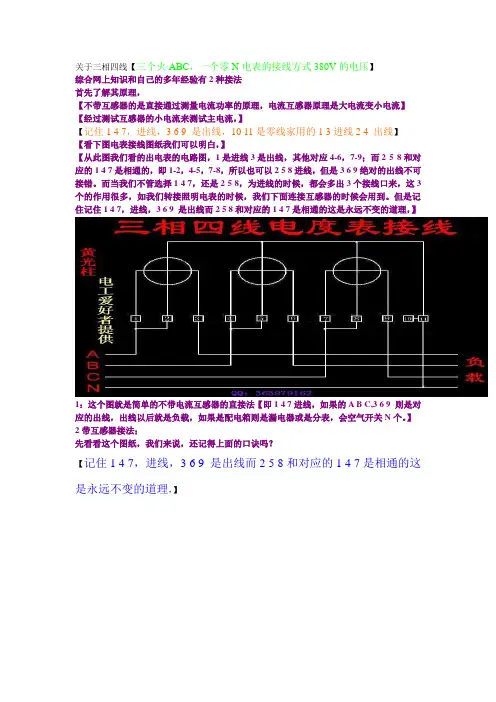

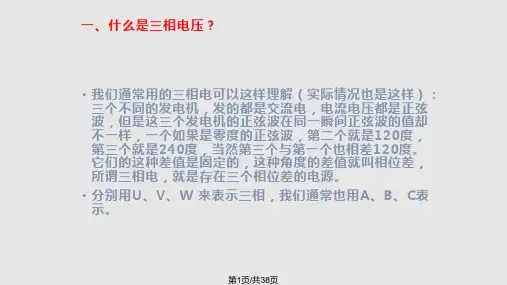

关于三相四线【三个火ABC，一个零N电表的接线方式380V的电压】综合网上知识和自己的多年经验有2种接法首先了解其原理，【不带互感器的是直接通过测量电流功率的原理，电流互感器原理是大电流变小电流】【经过测试互感器的小电流来测试主电流，】【记住1 4 7，进线，3 6 9 是出线，10 11是零线家用的1 3进线2 4 出线】【看下图电表接线图纸我们可以明白，】【从此图我们看的出电表的电路图，1是进线3是出线，其他对应4-6，7-9；而2 5 8和对应的1 4 7是相通的，即1-2，4-5，7-8，所以也可以2 5 8进线，但是3 6 9绝对的出线不可接错。

而当我们不管选择1 4 7，还是2 5 8，为进线的时候，都会多出3个接线口来，这3个的作用很多，如我们转接照明电表的时候，我们下面连接互感器的时候会用到。

但是记住记住1 4 7，进线，3 6 9 是出线而2 5 8和对应的1 4 7是相通的这是永远不变的道理，】1：这个图就是简单的不带电流互感器的直接法【即1 4 7进线，如果的A B C,3 6 9 则是对应的出线，出线以后就是负载，如果是配电箱则是漏电器或是分表，会空气开关N个。

】2带互感器接法；先看看这个图纸，我们来说，还记得上面的口诀吗？【记住1 4 7，进线，3 6 9 是出线而2 5 8和对应的1 4 7是相通的这是永远不变的道理，】看到图纸是不是很麻烦和繁琐，其实不难，记住口诀，这次我们发现主线没有连接电表而是互感器连接电表的，首先3根主线通过互感器P1P2P3，在未通过的前端分别用将主线3根接入进线接线柱，2 5 8，因为1 4 7和2 5 8是相通【根据电表线路图可以看出】，所以把P1P2P3互感器的进线S1端分别接入1 4 7，再将P1P2P3的S2端分别接入出线3 6 9，再将S2 端分别连接总接地就OK乐。

要是你觉得理解起来不容易，我直接给你口诀，你可死记硬背，如下【A B C过P1P2P3，[P1---S1-1 A-2 S2-3][P2---S1-4 B-5 S2-6][P3—S1-7 C-8 S2-9][P1S2-P2S2-P3S2，接地，][10-11-N，零线]完毕，下次我将附上总表出来接照明箱子，加电表和常用电器接线发，如【电焊，切割机，水泵，等工程工具接线发，最后我会综合一切，用照片的形式拍下工程配电箱图纸，给大家一边讲解一边配置，希望大家长期关注我我的QQ84692674，需要这方面人的可以联系我。

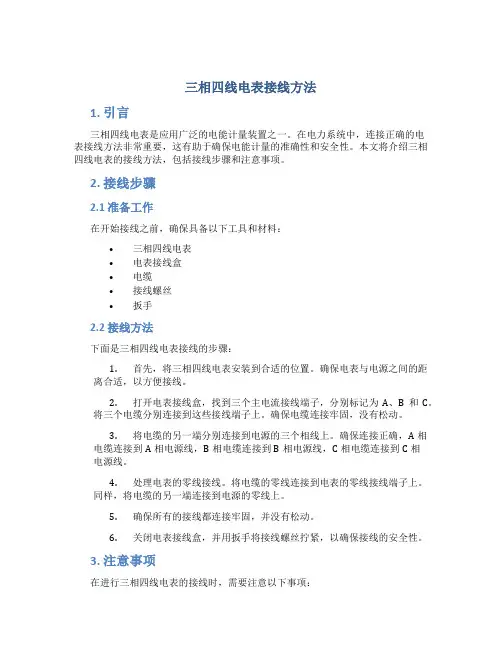

三相四线电表接线方法1. 引言三相四线电表是应用广泛的电能计量装置之一。

在电力系统中，连接正确的电表接线方法非常重要，这有助于确保电能计量的准确性和安全性。

本文将介绍三相四线电表的接线方法，包括接线步骤和注意事项。

2. 接线步骤2.1 准备工作在开始接线之前，确保具备以下工具和材料：•三相四线电表•电表接线盒•电缆•接线螺丝•扳手2.2 接线方法下面是三相四线电表接线的步骤：1.首先，将三相四线电表安装到合适的位置。

确保电表与电源之间的距离合适，以方便接线。

2.打开电表接线盒，找到三个主电流接线端子，分别标记为A、B和C。

将三个电缆分别连接到这些接线端子上。

确保电缆连接牢固，没有松动。

3.将电缆的另一端分别连接到电源的三个相线上。

确保连接正确，A相电缆连接到A相电源线，B相电缆连接到B相电源线，C相电缆连接到C相电源线。

4.处理电表的零线接线。

将电缆的零线连接到电表的零线接线端子上。

同样，将电缆的另一端连接到电源的零线上。

5.确保所有的接线都连接牢固，并没有松动。

6.关闭电表接线盒，并用扳手将接线螺丝拧紧，以确保接线的安全性。

3. 注意事项在进行三相四线电表的接线时，需要注意以下事项：•在接线之前，确保所有的电源都已关闭，以防止电击或其他安全事故发生。

•确保电表和电表接线盒都符合相关的安全标准和电气规范。

•在接线过程中，小心不要将电缆的绝缘层损坏，以防电气漏电或短路。

•确保电表的封条完好，没有被破坏。

如果发现电表封条损坏或有人操作的痕迹，应及时报修或更换电表。

•在接线完成后，检查所有的接线点，确保连接牢固，没有松动。

•完成接线后，打开电源，检查电表是否正常工作。

4. 总结正确的三相四线电表接线方法是确保电能计量准确性和安全性的关键。

在进行接线时，需要谨慎操作，并遵守相关的安全标准和电气规范。

确保所有的接线都连接牢固，并进行必要的检查和测试，以确保电表正常工作。

如果需要，可以咨询专业人士的帮助，以确保接线的正确性和安全性。

三项四线有功电能表的接线方法“哎呀，这电咋又出问题了呢？”爸爸皱着眉头嘟囔着。

我好奇地凑过去问：“爸爸，咋啦？”爸爸说：“咱家这电表好像有点不对劲，也不知道是咋回事。

”这让我想起了在学校科学课上老师讲过的三项四线有功电能表。

嘿，今天我就来给爸爸讲讲这三项四线有功电能表的接线方法吧！咱先说说这接线步骤哈。

就像搭积木一样，得一步一步来。

首先呢，你得把三根相线和一根零线分清楚。

这相线就好比是三个大力士，零线呢，就像是个小助手。

然后把这三个大力士和小助手分别接到电能表的相应位置上。

可别接错了哟，不然那可就乱套啦！接的时候一定要小心，就像给小娃娃穿衣服一样，得轻轻地、仔细地。

那接线有啥注意事项呢？哇塞，这可重要啦！你想想，要是不小心接错了，那后果可不堪设想。

就好比你走路走岔道了，可能就会迷路。

接线的时候一定要确保电线是完好无损的，不能有破皮啥的。

要是电线破了，那不就跟小娃娃衣服破了一样，会出问题的嘛。

而且一定要拧紧螺丝，不然松松垮垮的，那能行嘛？这三项四线有功电能表都用在啥场景呢？比如说工厂里呀，那些大机器都得靠它来计量用电量呢。

还有商场啊，那么多灯啊、电梯啊，都得靠它。

它的优势可多啦！就像一个超级厉害的小管家，能准确地记录用电量。

这样大家就知道用了多少电，也能更好地节约用电啦。

我给你们讲个实际案例吧。

我们学校旁边的那个小工厂，以前老是不知道自己用了多少电，浪费了好多。

后来装了三项四线有功电能表，一下子就清楚了。

就像一个糊涂的人突然变聪明了一样。

他们就可以根据用电量来调整生产，节约成本呢。

所以呀，这三项四线有功电能表可重要啦！咱们一定要正确使用它，让它发挥出最大的作用。

这样我们的生活才能更美好，更节能。

大家说是不是呀？。

科目指导书科目名称：三相四线电能计量装置安装编码：三相电能计量装置安装一、经TA接入式三相四线电能表的正确接线低压三相四线制经TA接入式即参比电压为3×220/380V，电能表规格为：3×220/380V，3×1.5（6）A、3×3（6）A、3×5（6）A。

相配套的电能计量装置为三台低压电流互感器。

1、经TA接入式三相四线电能表的用途：一般三相用电负荷在50kW及以上并具有专用变压器的电力用户，采用此种接法。

其用途为：1）作为三相三线制高压供电低压计量具有专用变压器用户的三相动力计费用表。

2）三相四线制低压供电低压计量的普通中小工业、非工业电力用户的三相动力计费用表、照明计费用表。

3）三相四线制低压供电农业用三相动力计费用表。

2、经TA接入式三相四线电能表的接线形式：其常用接线图可分为两种：第一种是电流互器器分相接线方式的电能表接线（简称：分相接线），适用于计费用电能计量装置。

其特点是电流互感器与电能表联接的二次回路，采用分相接线方式，每相电流互感器次级绕组应分别单独放线与电能表对应的电流线路相连接。

对三相四线制而言，三只电流互感器的次级绕组共有六根联接导线。

见图（1—1）。

图1—1 低压计量有功电能，经电流互感器接人式分相接线方式接线图注：对需进行功率因数考核的用户,应采用三相四线有功及三相四线无功电能表计量，安装接线见图（1—2）、图（1—2）。

或使用一只电子式多功能电能表。

图1—2 低压计量有功及感性无功电能，经电流互感器接人式分相接线方式接线图图1—14 低压计量有功及感性、容性无功电能，经电流互感器接人式分相接线方式接线图第二种是电流互感器简化接线方式的电能表接线（简称：简化接线），适应用于非计费用电能计量装置。

其特点是电流互感器与电能表联接的二次回路，采用简化接线方式，即各相电流互感器的次级绕组按照完全星形相接法连接。

对三相四线制而言，三只电流互感器的次级绕组的同一个极性端（例如非极性端）合并相连，总共有四根联接导线。

三相四线3个单相电
表接线图
精品资料
一：电表其实就是一个功率表，要通过电流和电压才能得到功率，你当接了火线，只有电流没有电压，电表是不计量的。

电表电阻：一般电阻在150uΩ到1.6mΩ之间。

电流越小的电阻越大。

单相电表（两根线进两根线出）最后位数不必理它，看前面从右到左是个、十、百、千，而三相电表（四根线进四根线出）
二：三相四线制接三块单相表的话,接法是这样的:每一相线过一块表,零线从三块表中串联.三块表的读数加一块就是总用电量
每相的接法，跟普通单相接法相似，见下图：
仅供学习与交流，如有侵权请联系网站删除谢谢2。
