三相四线表是否接零注：三相四线安培计不允许接零线。
根据国家规定，建筑用电选用三相五线制低压TN-S系统，即由于接地线和零线均由电源中性线引接而使接地线和零线分开的系统，电源的中性线接地，零线和地线从物体接地，所以三相四线电表中不允许接零线。
三相四线安培计接线：1、电度表的额定电压应与电源电压一致，额定电流应是5A的。
2、电流互感器精度应不低于0.5级。
电流互感器的极性要用对。
3、二次线应使用绝缘铜导线，其截面：电压回路应不小于1.5 mm2；电流回路应不小于 2.5mm2。
通过电流互感器的三相四线连接：147并联三相电源线，258接147对应电流互感器的K1端，369接147对应电流互感器的K2端，变压器的三个K2端一起接地。
10或11至空档。
四。
三相三线通过电流互感器连接：146并联至三相电力线，23和78分别与147对应的两相电流互感器k1k2端连接，然后将两台互感器K2端接地，5个。
小电流三相有功表结构简单。
135接电源进线，246接出线，9接零线。
电工世界2、三相四线制电能表零线断线的影响当三相电压平衡时，表内有三个电压线圈，经星形接线后接在380V上。
每个线圈的电压为220伏，与接零线的效果相同。
此时，如果电表的上线缺相，电表中的三个线圈除缺相外均无电，其余两个线圈的电压分别降低到190V。
如果两相电仍在工作（两相380V负载，或单相负载通过其他零线），将导致字数减少。
三相四线制无中线电度表会影响测量精度。
在三相四线制线路中，由于各种情况，线路电压将不相等。
如果三相四线制电度表不接零线，会引起电度表电压线圈的中性点偏差，从而引起电度表的计量误差。
规范要求零输入，但也可以在没有零输入的情况下精确测量。
三相四线制电度表的三个电压线圈为星形连接，相当于三相平衡负载。
只要不使用单相电，零线就不能接通。
因此，如果三相四线制电能表的所有端部都是三相负载，没有接零不会影响测量。
如果三相四线电度表有单相负载，必须接零线。
电表的接线形式有很多种，包括单相电表接线和三相电表接线；有直接接线，也有电流互感器和电压互感器接线。
其中，三相表主要测量三根380V电压带电导线的“功耗之和”。
三相表包括三相三线表和三相四线表。
接下来，让我们知道如何连接三相四线安培计接线和三相四线安培计变压器。
三相四线安培计接线图有多种接线形式，但一般来说，只有两种电路：电压电路和电流电路。
电表接线的一般原则是：电流线圈与负载串联，或与电流互感器二次侧连接，电压线圈与负载并联或与电压互感器二次侧连接。
三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。
接线图如下：上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。
上图（右）为三相四线制有源安培计通过电流互感器连接，带电导线u、V、W分别与电流互感器一次侧第一端L1连接，一次侧L2端与负载连接，端子1，电度表的4、7分别与电流互感器二次侧的第一端K1相连，3、6、9号端子分别与二次侧的K2端相连，电流互感器的2、5、8号端子分别与电流互感器的第一端L1相连，拆下它们的连接件。
为保证安全，电流互感器二次侧K2单独接地。
右边的图是电路图的模拟演示。
请注意电流互感器和电流表之间的接线。
三相四线是什么一。
三相输电接线方式三相四线制是指a、B、C和N，其中N线是中性线，也称为零线。
N线设计为从380v相电压中获得220v 相电压。
在某些情况下，它还可以用于零序电流检测，从而监测三相电源的平衡。
a线为黄色，B线为蓝色，C线为红色，N线为棕色，PE线为黄绿色。
2。
单相三线，三相四线和三相五线有什么区别？单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相电表，主要计量的是220V电压的单根火线的“耗电量”，主要用在城镇居民用电，照明用电。

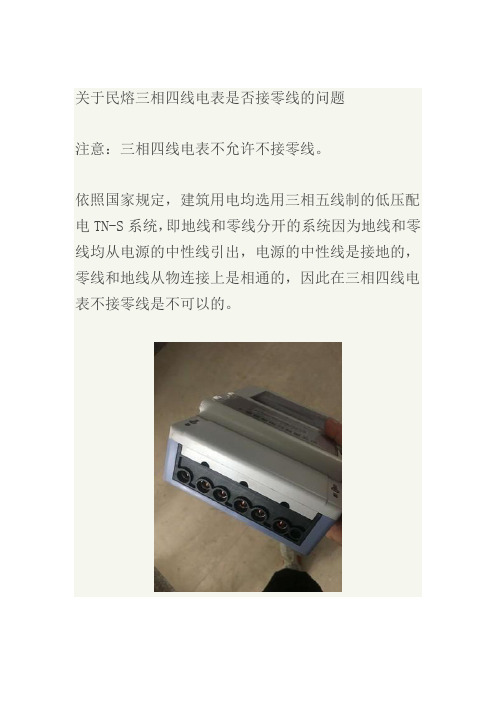

关于民熔三相四线电表是否接零线的问题注意：三相四线电表不允许不接零线。
依照国家规定，建筑用电均选用三相五线制的低压配电TN-S系统，即地线和零线分开的系统因为地线和零线均从电源的中性线引出，电源的中性线是接地的，零线和地线从物连接上是相通的，因此在三相四线电表不接零线是不可以的。
三相四线制电流表接线：1。
电度表的额定电压应与供电电压一致，额定电流为5A。
2电流互感器的精度不低于0.5级。
电流互感器的极性应正确。
三。
二次线采用绝缘铜导线，截面：电压回路不小于1.5mm2；电流回路不小于2.5mm2。
电流互感器三相四线制接线：147与三相电源线并联，258接147对应电流互感器K1端，369接147对应电流互感器K2端，三台变压器K2端接地。
10或11到中线。
4三相三线经电流互感器连接方式：146并联至三相电源线，23、78分别与147相连，其中两相电流互感器k1k2端接地，两相变压器K2端接地，5、小电流三相有功表就简单了，135接电源进线，246接出线，9接零线。
二、三相四线电能表零线不接的影响三相电压平衡时，不接零线不影响精度。
表内有三个电压线圈，星形连接后接入380V。
每个线圈上的电压为220伏，与接零线的电压相同。
此时，如果电表线路不相，除缺相外，其余两个线圈的电压将降至190V。
此时，如果两相电源仍在工作（两相380V）负载，或单相负载通过其他零线）会导致少字运行。
三相四线制电能表无零线会影响电能表的计量精度。
在三相四线制线路中，由于各种条件的影响，线电压将不相等。
如果三相四线制电度表不接零线，电度表电压线圈的中性点会偏移，电度表的计量数会出错。
规范中要求输入零，但也可以不输入零而精确测量。
三相四线制电能表的三个电压线圈为星形连接，相当于三相平衡负载。
只要不使用单相电，零线就不能接通。
因此，如果三相四线电能表全部末端全部是三相负载，不接零不影响计量，三相四线电能表有单相负载，必须接零线。
最全的三相四线电表接线图电表的接线形式很多，有单相电表的接法，也有三相电表的接法；有直接接线式，也有经过电流互感器和电压互感器接线的。
其中，三相电表，主要计量的是380V电压的三根火线的“耗电量之和”，三相电表有三相三线电表和三相四线电表之分。
下面，就来了解下三相四线电表接线怎么接，三相四线电表互感器的接法。
总的来说，电表的接线形式只有两种回路：电压回路和电流回路。
电表接线的一般原则是：电流线圈与负载串联，或接在电流互感器的二次侧，电压线圈与负载并联或接在电压互感器的二次侧。
三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。
接线图如下：上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。
上图（右）为三相四线有功电表经电流互感器接入，火线U、V、W分别接电流互感器一次侧首端L1，一次侧末端L2端接负载，电度表1、4、7端分别接电流互感器二次侧首端K1，3、6、9端分别接二次侧末端K2，电表2、5、8端分别接电流互感器一次侧L1端，其连片应拆下。
为保证安全，电流互感器二次侧末端K2应分别接地。
右图为接线图的模拟演示，大家注意电流互感器与电表的接线。
三相四线分别是什么线三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A，B，C三相，另一条是中性线N或PEN（如果该回路电源侧的中性点接地，则中性线也称为零线（老式叫法，应逐渐避免，改称PEN，如果不接地，则从严格意义上来说，中性线不能称为零线）。
在进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。
而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。
三相四线电表是否接零线的问题注意：三相四线电表不允许不接零线。
依照国家规定，建筑用电均选用三相五线制的低压配电TN-S系统，即地线和零线分开的系统因为地线和零线均从电源的中性线引出，电源的中性线是接地的，零线和地线从物连接上是相通的，因此在三相四线电表不接零线是不可以的。
三相四线电表的接线：1、电度表的额定电压应与电源电压一致，额定电流应是5A的。
2、电流互感器精度应不低于0.5级。
电流互感器的极性要用对。
3、二次线应使用绝缘铜导线，其截面：电压回路应不小于1.5 mm2；电流回路应不小于 2.5mm2。
三相四线经电流互感器接法：147并接三相电源线，258分别接147相对应的电流互感器K1端，369分别接147相对应的电流互感器K2端，三个互感器的K2端并在一起再接地。
10或11接零线。
4、三相三线经电流互感器接法：146并联接入三相电源线，23，78，分别与147接相对应其中两相的电流互感器的K1K2端相接，两个互感器的K2端相连再接地，5、小电流三相有功表就简单了，135接电源进线，246接出线，9接零线。
电工天下二、三相四线电能表零线不接的影响在三相电压平衡时，不接零线也不影响精度，表内有三个电压线圈，星接后接在380V 上，每个线圈上的电压是220V，和接零线的效果相同，这时如果表的上线缺相，表内的三个线圈，除缺相的无电，另两个线圈的电压分别降至190V，这时的两相电如果还在工作（两相380V负载，或通过其它零线的单相负载）就会出现走字偏少。
三相四线电度表不接零线会影响计量准确性。
在三相四线的线路中，由于种种情况，线路电压不会相等，如果三相四线电度表不接零线，将会造成电度表电压线圈的中性点偏移，使电度表计量数产生误差。
规范要求进零，但不进零也能准确计量，三相四线电度表的三个电压线圈是星接，相当于三相平衡负载，只要不用单相电，零线可不接。
因此，如果三相四线电能表全部末端全部是三相负载，不接零不影响计量，三相四线电能表有单相负载，必须接零线。
三相四线电表接互感器二种接法计量有差别吗？一般电表接互感器有两种接法一种就是你这种接法，在电表里1与2脚，4与5脚，7与8脚都是连通的，1脚接互感器的S1和相线（A相），3脚接互感器的S2，4脚接互感器的S1和相线（B相），6脚接互感器的S2，7脚接互感器的S1和相线（C相），9脚接互感器的S2，零线接10脚，这种接法，S2不能接地另一种接法，把电表1与2脚，4与5脚，7与8脚的连接铜片拆掉1脚接互感器的S1，2脚接相线（A相），3脚接互感器的S2，4脚接互感器的S1，5脚接相线（B相），6脚接互感器的S2，7脚接互感器的S1，8脚接相线（C相），9脚接互感器的S2，零线接10脚，这种接法，S2必须接地那种计量更准确？、、、问题补充：第二种接法，在电流互感器开路时，会不会产生高压，损坏电表？是（及380/220V 回路）第一种接法，是以前不正规的接法，这种接法能节约导线。
但从纯理论上讲，可能会产生一个分流的附加误差。
并且如是有无功二只电表配套使用，会影响计量。
现在已不允许了。
第二种方法是比较正规的接法。
能准确计量。
关于第二种接法S2接地问题，接不接地，都不影响计量，但会影响安全。
需不需要接地，要分二种情况。
及是否与电压互感器配套使用。
以前的老标准是要求接地。
但现在的新标准，如没有电压互感器的回路（及380/220V回路），要求是不接地。
只有是高压才接地。
从你的介绍看，应上低压回路，所以S2就不需要接地了。
当然接了地也不影响计量，但如按正规验收，是不合格的。
任何二次电流回路都不允许开路。
开路影响的是互感器，损坏的也是互感器。
