关于三相四线【三个火ABC，一个零N电表的接线方式380V的电压】综合网上知识和自己的多年经验有2种接法首先了解其原理，【不带互感器的是直接通过测量电流功率的原理，电流互感器原理是大电流变小电流】【经过测试互感器的小电流来测试主电流，】【记住1 4 7，进线，3 6 9 是出线，10 11是零线家用的1 3进线2 4 出线】【看下图电表接线图纸我们可以明白，】【从此图我们看的出电表的电路图，1是进线3是出线，其他对应4-6，7-9；而2 5 8和对应的1 4 7是相通的，即1-2，4-5，7-8，所以也可以2 5 8进线，但是3 6 9绝对的出线不可接错。
而当我们不管选择1 4 7，还是2 5 8，为进线的时候，都会多出3个接线口来，这3个的作用很多，如我们转接照明电表的时候，我们下面连接互感器的时候会用到。
但是记住记住1 4 7，进线，3 6 9 是出线而2 5 8和对应的1 4 7是相通的这是永远不变的道理，】1：这个图就是简单的不带电流互感器的直接法【即1 4 7进线，如果的A B C,3 6 9 则是对应的出线，出线以后就是负载，如果是配电箱则是漏电器或是分表，会空气开关N个。
】2带互感器接法；先看看这个图纸，我们来说，还记得上面的口诀吗？【记住1 4 7，进线，3 6 9 是出线而2 5 8和对应的1 4 7是相通的这是永远不变的道理，】看到图纸是不是很麻烦和繁琐，其实不难，记住口诀，这次我们发现主线没有连接电表而是互感器连接电表的，首先3根主线通过互感器P1P2P3，在未通过的前端分别用将主线3根接入进线接线柱，2 5 8，因为1 4 7和2 5 8是相通【根据电表线路图可以看出】，所以把P1P2P3互感器的进线S1端分别接入1 4 7，再将P1P2P3的S2端分别接入出线3 6 9，再将S2 端分别连接总接地就OK乐。
要是你觉得理解起来不容易，我直接给你口诀，你可死记硬背，如下【A B C过P1P2P3，[P1---S1-1 A-2 S2-3][P2---S1-4 B-5 S2-6][P3—S1-7 C-8 S2-9][P1S2-P2S2-P3S2，接地，][10-11-N，零线]完毕，下次我将附上总表出来接照明箱子，加电表和常用电器接线发，如【电焊，切割机，水泵，等工程工具接线发，最后我会综合一切，用照片的形式拍下工程配电箱图纸，给大家一边讲解一边配置，希望大家长期关注我我的QQ84692674，需要这方面人的可以联系我。
各类电表接法更多关注公....众....号民熔电气集团回复电气获取更多电气行业资料三相电表接法单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线—图文JW原创一、机械式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号 +派生号。
如我们常用的家用单相电度表：DD862-4型、DDS971型、DDSY971型等。
1、类别代号：D-电度表2、组别代号表示相线：D-单相；S--三相三线；T--三相四线。
表示用途的分类：D一多功能；S-电子式；X一无功；Y-预付费；下一复费率。
3、设计序号用阿拉伯数字表示。
每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。
综合上面几点： DD--表示单相电度表：如D0971型DD862型 DS--表示三相三线有功电度表：如DS862，DS971型 DT--表示三相四线有功电度表：如DT862、DT971型 DX--表示无功电度表：如DX971、DX864型 DDS-表示单相电子式电度表：如DDS971型 DTS--表示三相四线电子式有功电度表：如DTS971型 DDSY--表示单相电子式预付费电度表：如DDSY971型 DTSF--表示三相四线电子式复费率有功电度表：如DTSF971型 DSSD--表示三相三线多功能电度表：如DSSD971型如5（20)A即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如3x5（20)A。
5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。
4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。
二、机械式三相四线电度表的读法 1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边（即个位数）的"计数轮”的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。
shenkl三相四线有功电能表接线————————————————————————————————作者：————————————————————————————————日期：2.三相四线有功电能表接线（1）直接接入式。
三相四线电能表接入式接线，就是将电能表盒内的接线端子直接接入被测电路。
它的接线原则是：将电能表的三个电流回路按正相序分别串入三相电路，电压回路分别接入相应的电压，且其电流与电压回路的同名端一起接在电源侧，其接线如图（12-9）所示。
(2)经电流互感器接入式。
图12-10为三相四线电能表经电流互感器接入式接线。
（3）三相四线电能表接线正确接线分析。
为判断图12-9和图12-10接线时否为正确接线，画出其接线相量图如图12-11所示。
图12-11为三相四线电能表接线感性负载时的相量图。
已知三相负载消耗的有功功率为P S=U U I U cosϕu+U V I V cos ϕv+ U w I Vw cos ϕw （12-4）三相四线电能表三个测量单元的计量功率分别是：P1= U U I U cosϕu,, P2= U V I V cos ϕv, P3= U w I Vw cos ϕw,则三相三线有功功率代数和为P=P1+P2+P3= U U I U cosϕu+U V I V cos ϕv+ U w I Vw cos ϕw与式（12-4）相比可见，三相四线电能表反映的功率之和恰好与三相负载消耗的有功功率相等，故上述接线为正确接线三相四线电能表接线时，应注意以下几点：1）因为三相电能表都是按正相序检定的，所以应按正相序接线。
否则便会产生计量误差。
2）中性线不能与相线颠倒，否则可能烧坏电能表。
3）与中性线对应的端钮一定要接牢，否则可能因接触不良或断线产生的电压差引起较大的计量误差。
4）若三相四线电能表是总表，则进表的中线不能剪断接入表内，否则一旦发生接头松动，将会出现低压线路中断的现象。
此时如果负载严重不对称，负载中性点会产生位移，使负载上承受的相电压不对称，与额定值相比会过压或欠压。
三相四线制和三相五线制接线图解之阿布丰王创作三相指L1---(A)相、L2---(B)相、L3---(C)相三相，四线指通过正常工作电流的三根相线和一根N线(中性线)，或称零线。
不包含欠亨过正常工作电流的PE线（接地线）。
由于在三相四线制中有中线，而中线的作用在于包管负载上的各相电压接近对称，在负载不服衡时不致发生电压升高或降低，若一相断线，其他两相的电压不变。
所以在低压供电线路上采取三相四线制。
L1---(A)相、L2---(B)相、L3---(C)相，各相线之间的电压称为线电压，线电压为380伏。
L1---(A)相、L2---(B)相、L3---(C)相中的任一相与N线(中性线) 或称零线间的电压，称为相电压。
相电压为220伏。
三相五线制中五线指的是：三根相线加一根地线一根零线。
三相五线制比三相四线制多一根地线，用于平安要求较高，设备要求统一接地的场合。
三相五线制的学问就在于这两根"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是零电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比方这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身平安的危险.零线和地线的根本不同在于一个构成工作回路,一个起呵护作用叫做呵护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的.结构的区别：零线（N）：从变压器中性点接地后引出主干线。
地线（PE）：从变压器中性点接地后引出主干线，根据尺度，每间隔20-30米重复接地。
原理的区别：零线（N）：主要应用于工作回路，零线所发生的电压等于线阻乘以工作回路的电流。
由于长距离的传输，零线发生的电压就不成忽视，作为呵护人身平安的措施就变得不成靠。
地线（PE）：不必于工作回路，只作为呵护线。

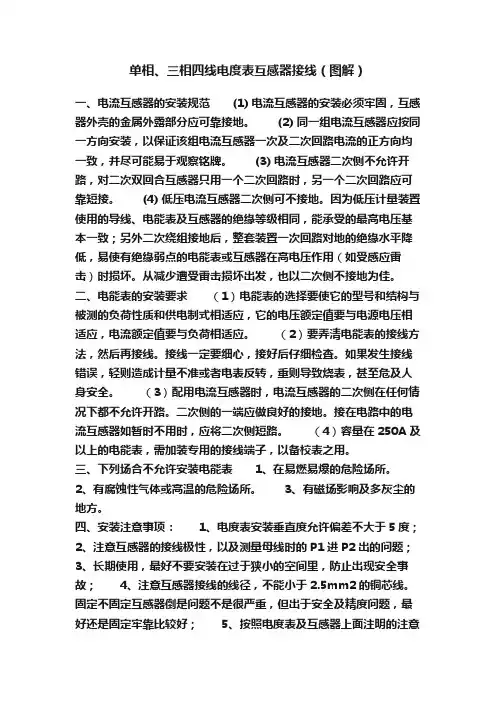

单相、三相四线电度表互感器接线（图解）一、电流互感器的安装规范(1) 电流互感器的安装必须牢固，互感器外壳的金属外露部分应可靠接地。
(2) 同一组电流互感器应按同一方向安装，以保证该组电流互感器一次及二次回路电流的正方向均一致，并尽可能易于观察铭牌。
(3) 电流互感器二次侧不允许开路，对二次双回合互感器只用一个二次回路时，另一个二次回路应可靠短接。
(4) 低压电流互感器二次侧可不接地。
因为低压计量装置使用的导线、电能表及互感器的绝缘等级相同，能承受的最高电压基本一致；另外二次绕组接地后，整套装置一次回路对地的绝缘水平降低，易使有绝缘弱点的电能表或互感器在高电压作用（如受感应雷击）时损坏。
从减少遭受雷击损坏出发，也以二次侧不接地为佳。
二、电能表的安装要求（1）电能表的选择要使它的型号和结构与被测的负荷性质和供电制式相适应，它的电压额定值要与电源电压相适应，电流额定值要与负荷相适应。
（2）要弄清电能表的接线方法，然后再接线。
接线一定要细心，接好后仔细检查。
如果发生接线错误，轻则造成计量不准或者电表反转，重则导致烧表，甚至危及人身安全。
（3）配用电流互感器时，电流互感器的二次侧在任何情况下都不允许开路。
二次侧的一端应做良好的接地。
接在电路中的电流互感器如暂时不用时，应将二次侧短路。
（4）容量在250A及以上的电能表，需加装专用的接线端子，以备校表之用。
三、下列场合不允许安装电能表1、在易燃易爆的危险场所。
2、有腐蚀性气体或高温的危险场所。
3、有磁场影响及多灰尘的地方。
四、安装注意事项：1、电度表安装垂直度允许偏差不大于5度；2、注意互感器的接线极性，以及测量母线时的P1进P2出的问题；3、长期使用，最好不要安装在过于狭小的空间里，防止出现安全事故；4、注意互感器接线的线径，不能小于2.5mm2的铜芯线。
固定不固定互感器倒是问题不是很严重，但出于安全及精度问题，最好还是固定牢靠比较好；5、按照电度表及互感器上面注明的注意事项，海拔高度，温度，湿度，及震动等问题。
分享｜电流互感器接线图（三相四线实物接线图）
小柒寄语
前面更新过电流互感器接线图的简单介绍，今天来瞅瞅三相四线电表接线图/接线方法
三相四线电表接线图/接线方法
翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。
为了安全，应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相
即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线
三相四线式(三相三元件)电度表经电流互感器接线图、原理图
三相三线式(三相两元件)电度表经电流互感器接线原理图
三相四线电表加互感器实物接线图
看完文章后，您可以做三件事
第一、写留言把自己想看的东西写出来与小编交流学习！第二、点赞支持小编！小编会感激涕零！。
三相四线控知能电能表接法直入式接法：
1. 1、3接线柱；4、6接线柱；7、9接线柱分别为A、B、C三相电流线圈，1、4、7接线柱接电源侧A、B、C。
2. 3、6、9接线柱接负载。
3. 2、5、8接线柱为电压线圈。
4. 10、11接线柱接零线N。
互感式接法：
1. 翻过接线端子盖，可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。
为了安全，应将电流互感器S2端连接后接地。
2. 注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。
请注意，以上信息仅供参考，实际操作时请遵循专业电工的指导，确保安全。

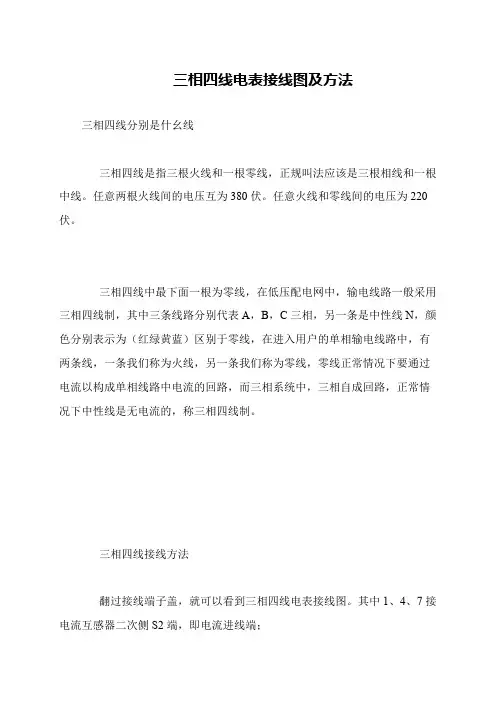

三相四线电表接线图及方法
三相四线分别是什幺线
三相四线是指三根火线和一根零线，正规叫法应该是三根相线和一根中线。
任意两根火线间的电压互为380伏。
任意火线和零线间的电压为220伏。
三相四线中最下面一根为零线，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A，B，C三相，另一条是中性线N，颜色分别表示为（红绿黄蓝）区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的，称三相四线制。
三相四线接线方法
翻过接线端子盖，就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S2端，即电流进线端；。
电能表，是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。
当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。
负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。
即转矩的大小跟负载消耗的功率成正比。
功率越大，转矩也越大，铝盘转动也就越快。
铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。
当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。
负载所消耗的电能与铝盘的转数成正比。
铝盘转动时，带动计数器，把所消耗的电能指示出来。
这就是电能表工作的简单过程。
以下以实物图表方法展示一部分接线实例：三相四线电度表互感器接线方式（电源从p2进）三相四线电度表互感器接线（电源从p1进）电源线从互感器p1进的接线方式电源线从互感器p2进的接线方式单相电能表接线电源线从互感器p1进的接线方式3个单相电度表互感器接线有功电表、无功电表接线电源线从p2穿过(逆穿)接线图3个单相电度表互感器接线电源线从p1穿过(顺穿)接线图使用电能表时要注意，在低电压（不超过500伏）和小电流（几十安）的情况下，电能表可直接接入电路进行测量。
在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。
对于直接接入线路的电能表，要根据负载电压和电流选择合适规格的，使电能表的额定电压和额定电流，等于或稍大于负载的电压或电流。
另外，负载的用电量要在电能表额定值的10%以上，否则计量不准。
甚至有时根本带不动铝盘转动。
所以电能表不能选得太大。
若选得太小也容易烧坏电能表。
民熔三相四线电表的读数方法电度表有直接接入和带互感器接入两种接法，接线时必须区分好电源的相线、零线及相序；还必须区分好互感器初次级线圈的同名端正确连接。
否则会导致电度表慢走或倒走等计量误差及短路事故。
民熔三相四线电表如何正确读数？十年老电工来教你一招正确接线和错误接线可通过以下快速检查方法来区分：当负载处于正常状态时，首先测量并记录铝盘在X分钟内的转动N1，然后断开相应电压元件的电源，测量并记录铝盘在X分钟内的转动N2此时，比较N1和N2的值，以确定正确和错误的接线。
当电度表接线正确时，三相四线制有功电度表在断开B相电压的情况下，电度表慢半运行，即N2的转速小于N1的一半；民熔三相四线电表如何正确读数？十年老电工来教你一招对三相四线无功电度表，先测定三相电源相序后，若断开C相电压，电度表n2的转数比n1减小一半;对三相四线有功电度表，若依次断开每一驱动元件电压，则n2转数分别为n1的1／3。
接线不正确导致的计量误差，可以用修正系数来更正，即W=KW′式中W′为电度表计量电度数，K为修正系数，W为实际电度数。
民熔三相四线电表如何正确读数？十年老电工来教你一招例如，当B相电压断开时，线电压UAC施加在两个电压元件上，每个元件承受的电压为1/2uac，则测量功率为：P=1/2uaciacos（30°-φ）+1/2uaciccos（30+φ）=uicosφ显然，此时电度表的读数是实际电度表的一半。
为了校正测量误差，校正系数应为2。
类似地，不同布线误差下的修正系数可以计算如下，并且可以根据修正系数来修正测量误差。
民熔三相四线电表如何正确读数？十年老电工来教你一招例一、有一三相三线电度表带200／5电流互感器接入，上月走度至580，本月抄表680，发现B相电压断线，求实际用电量W=?解：W=KW′=2[(680－580)]×200／5]=2×4000=8000(KWh)民熔三相四线电表如何正确读数？十年老电工来教你一招例二、三相四线电度表上月走度至980，本月抄表130，发现两相电流互感器极性接反，求实际用电量W=?(电流互感器300／5与电度表要求配套使用)解：W=KW′=(－3)×[－(980－130)]=(－3)×(－850)=2550(KWh)。
单相、三相电能表常见接线图电能表介绍电能表，是用来测量电能的仪表，又称电度表，火表，千瓦小时表。
电能表按其使用的电路可分为直流电能表和交流电能表。
其中，直流电能表是针对直流屏、太阳能供电、电信基站、地铁等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。
既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。
仪表可具有RS-485通讯接口，采用Modbus-RTU协议.直流电能表家用较少，因为主要用于测量电能，如果是进行一些小制作，需要显示电压电流，那就可以直接买电压表或电流表。
下图是某款直流电能表应用的一些场合：某直流电能表的一些使用场合某款直流电能表表头的实物接线图家庭应用更多的还是交流电能表，按其相线可分为单相电能表、三相三线电能表和三相四线电能表。
下面是某款智能家用单相表的注解图：电能表按照安装接线方式可分为：直接接人式和间接接入式(经互感器接入)。
单相电表的直接接入方式单相表直接接入的接线方式又分为跳入式接线和顺入式接线，在对电度表进行接线之前，需要用万用表辨认电能表接线方式：第一步，将万用表打在RX100档，测试万用表电阻档准确性，并进行调零操作；第二步，将两表笔接触电度表1、2接线柱，如果阻值较小，近乎于零，则1、3是进线端，电能表为跳入式接线；如果测得的阻值较大，约为1000Ω，则1、2为进线端，电度表为顺入式接线；单相表的接线盒一般有接线图，上图为直接接入跳入式接线，在接线盒从左到右有4个孔，进户相线经空气开关后接至电表的1孔，零线接第3孔；2孔线、4孔线分别为电源相线和零线的出线应接至负荷；外壳为金属的应接至接地端子。
互感器上图中用到了互感器，为了便于初学者了解，我们这里先插入一段关于它们的内容，互感器又称为仪用变压器，是电流互感器和电压互感器的统称。
能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。
其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。
【干货】三相四线制电度表的接线方法
对于较大容量的照明用户，一般采用三相四线制供电，三相四线制进户的电路规定采用三相四线制电度表进行量电。
常见的三相四线表如下图所示。
三相四线制电度表有11个接线柱，如图所示。
按由左向右编号，1、4、7接线柱是电源相线进线的接线柱，3、
6、9是电度表的相线出线接线柱，2、5、8接线柱为线圈的连接片，连接片不可拆下，10为电源中性线进线的接线柱，11为电度表中性线出线的接线柱。
接线方法见下图。
当三相四线电度表测量大电流的三相电路用电量时，因为线路流过的电流很大，例如300-500A，不可能采用直接接入法，应使用电流互感器进行电流变换，将大的电流变换成小的电流，即电度表能承受的电流，然后再进行计量。
装有电流互感器的三相电度表的接线图如下图所示：
电流互感器一次绕组串联在被测电路中，将一次绕组中的大电流变换为二次绕组的小电流（通常有5A和1A两种），供测量和控制使用。
