上海欧宜电气有限公司
常用的几种电流互感器接线图
?
?
三相四线电表接线图/接线方法
?
翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接二次侧S1端,即电流进线端;
3、6、9接电流互感器二次侧S2端,即电流出线端;
?
2、5、8分别接三相电源;
?
10、11是接零端。
为了安全,应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
?

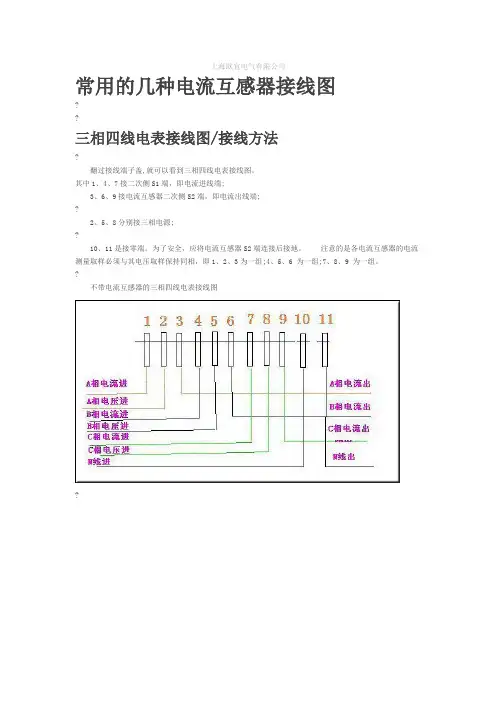

不带电流互感器的三相四线电表接线图
?
带电流互感器的三相四线电表接线
?
三相四线式(三相三元件)电度表经电流互感器接线图、原理图
?
三相三线式(三相两元件)电度表经电流互感器接线原理图
?
?
?
三相四线电表加互感器实物接线图。
电流互感器接线图(三相四线实物接线图)
常用的几种电流互感器接线图
三相四线电表接线图/接线方法
翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端,即电流进线端;
3、6、9接电流互感器二次侧S2端,即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。
为了安全,应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线
三相四线式(三相三元件)电度表经电流互感器接线图、原理图
三相三线式(三相两元件)电度表经电流互感器接线原理图
三相四线电表加互感器实物接线图。
三相四线有功电度表错误接线分析与判断1、三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示,此时三相有功功率的计算式为:P=U a I a COS(180°-Φa)+ U b I b COSΦb+ U c I c COSΦc假设三相负载对称,则此时有功功率为:P=UICOSΦ,是正确接线计量值的1/3,此时电度表明显走慢。
B、C相CT接反与A相接反结果相同。
3.1.2 2CT接反3个CT中2个CT接反,假设为A、B相CT接反,其接线图及向量图如图3所示:此时三相有功功率的计算式为:P=U a I a COS(180°-Φa)+ U b I b COS(180°-Φb)+ U c I c COS(180°-Φc)假设三相负载对称,则此时有功功率为:P=-3UICOSΦ,是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相,其它两相电压、电流不同相,其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为P=U a I b COS(120°+Φb)+ U b I c COS(120°+Φc)+ U c I a COS(120°+Φa)假设三相负载对称,则此时有功功率为:P=3UICOS(120°+Φ),此时电度表反转,计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS(120°-Φc)+ U b I a COS(120°-Φa)+ U c I b COS(120°-Φb)假设三相负载对称,则此时有功功率为:P=3UICOS(120°-Φ)当0°<Φ<30°时,电度表反转,当Φ=30°时,电度表不转,当Φ>30°时,电度表正转,但比正确接线时慢,此时计量值为正确接法的1/(-1/2+ tanΦ* /2) 3.4电压回路断线3.4.1一相电压断线假设为A相断线,其接线图如图8所示此时第一元件不计量,有功功率计算式为:P= U b I b COSΦb+ U c I c COSΦc假设三相负载对称,则此时有功功率为:P=2UICOSΦ,此时计量值为正确接法的2/3,电度表走慢。

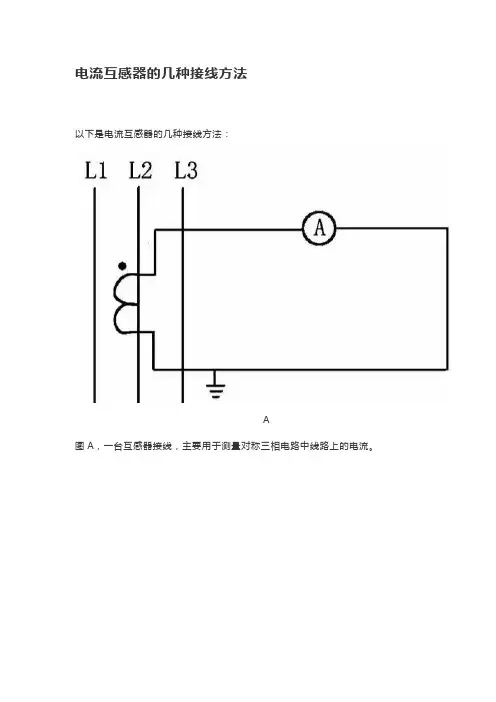

电流互感器的几种接线方法以下是电流互感器的几种接线方法:A图A,一台互感器接线,主要用于测量对称三相电路中线路上的电流。
B图B,三台互感器星形接线方法,可测量对称和不对称三相电路(包括三相四线)中线路上的电流。
C图C,两台互感器V形接线方法,测量对称和不对称三相三线电路中线路上的电流。
三相电流矢量和为零,所以最下面电流表测量的是未装互感器那相的电流。
此接法也可用于继电保护接线,但灵敏度低。
D图D,两台互感器电流差接线法,用于线路、电机、并联电容器的继电保护接线,灵敏度较高。
1、电压互感器V/V接法V/V接法原理图V/V接法3D示意图2、电压互感器Y/Y接法Y/Y接法原理图Y/Y接法3D示意图3、电流互感器不完全星型接法电流互感器不完全星型接法原理图电流互感器不完全星型接法3D示意图4、电流互感器星型接法星型接法原理图(适用10kV以上)星型接法原理图(适用400V)星型接法3D示意图(400V)5、电能表接线示意图三相三线电能表组合接线示意图(3*100V电能表+3*100V专变采集终端)三相四线电能表组合接线示意图(3*57.7V电能表+3*100V专变采集终端)三相四线电能表组合接线示意图(3*220V电能表+3*220V专变采集终端)特殊说明400V电流互感器不需要接地,只有10V及以上的电流互感器非极性端才须接地。
在接线过程中强烈推荐采用分相接地的方式,而且电流回路与电压回路分开接地。
电流互感器的接法不复杂,只有四种接线形式。
1、是单台电流互感器的接线形式。
只能反映单相电流的情况,适用于需要测量一相电流或三相负荷平衡,测量一相就可知道三相的情况,大部分接用电流表。
2、三相完全星形接线和三角形接线形式。
三相电流互感器能够及时准确了解三相负荷的变化情况,多用在变压器差动保护接线中。
只使用三相完全星形接线的可在中性点直接接地系统中用于电能表的电流采集。
三相三继电器接线方式不仅能反应各种类型的相间短路,也能反应单相接地短路,所以这种接线方式用于中性点直接接地系统中作为相间短路保护和单相接地短路的保护。
