三相电表互感器接线图

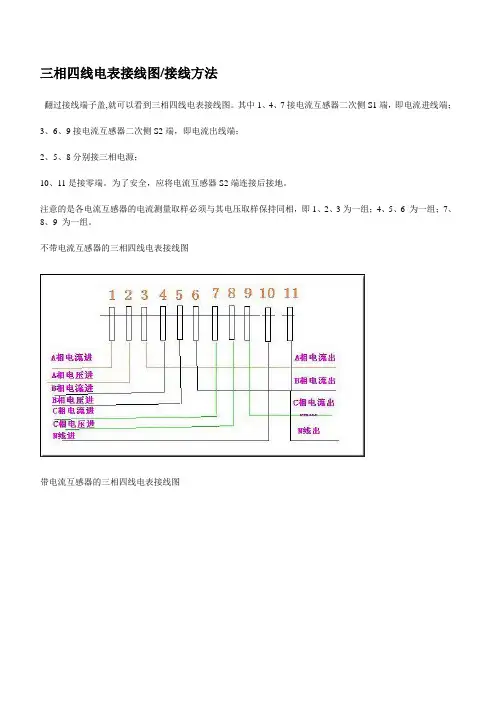

三相四线电表接线图/接线方法翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。

不带电流互感器的三相四线电表接线图带电流互感器的三相四线电表接线图三相四线电度表带互感器的接线图Reference URL：/info/diangong/5372.html############################################################################### 互感器三相电度表朋友，你看看下面我给你的这两个图啊，很直观的，只要按照上面去接线包你没错的。

这个是三只互感器配三只电流互感器的接线图。

这个是三只电流互感器配一块三相四线电度表的接线图。

继续追问：来自手机问问师傅图呢，我怎么没看到补充回答：朋友，你看看下面我给你的这两个图啊，很直观的，只要按照上面去接线包你没错的。

这个是三只互感器配三只电流互感器的接线图。

这个是三只电流互感器配一块三相四线电度表的接线图。

继续追问：来自手机问问还要带上电流表的朋友，你看看下面我给你的这两个图啊，很直观的，只要按照上面去接线包你没错的。

这个是三只互感器配三只电流互感器的接线图。

这个是三只电流互感器配一块三相四线电度表的接线图。

继续追问：来自手机问问师傅图呢，我怎么没看到补充回答：朋友，你看看下面我给你的这两个图啊，很直观的，只要按照上面去接线包你没错的。

这个是三只互感器配三只电流互感器的接线图。

这个是三只电流互感器配一块三相四线电度表的接线图。

继续追问：来自手机问问还要带上电流表的#############################################################################互感器电流表公司的电工知识频道已经很久没有更新了，现在开始继续分享一些工程师提供的一些基础知识。

单相、三相电能表配互感器接线图
负载
电源线从互感器P1进的接线方式
拆除电压锁片的接线
电源线从互感器P2进的接线方式负载
S2
零
火
电源线从互感器P［进的接线方式
□n
不拆电压锁片的接线
线电度表互感器接线
电
源
从
进
(a)外形图山)接线图
单相电能表的接线
负载
电源线从互感器FM进的接线方式
负载
负
__________
电表拆除违接卡勾接线方式
9凰P1 三相三线电度表接互感器电路 负载
-- 电源从进§ 包源线从P2穿过:逆穿）接线图
用
3亍单相电度表互感器接线
电淋线从P1而适负* K 救兀源矩从P1穿过（顾穿播绘他
电源红从P2穿过逶穿；接理09
E )日
rii-
n
r tn
3个单相电度表互感器接线
P1 ■ S1 ■ V 电源线从p 1面穿过S2 S1 S2 ill 】
—零线铜排
互感器二次线端接电流表不分彼此•- j 4 •八…........ ........... ' 「
有功电表.无功电表接线
无功电表
3个单相电度表互感器接线
负
载
我顶一下（2）我踩一下（0）。

电表的接线形式有很多种，包括单相电表接线和三相电表接线；有直接接线，也有电流互感器和电压互感器接线。

其中，三相表主要测量三根380V电压带电导线的“功耗之和”。

三相表包括三相三线表和三相四线表。

接下来，让我们知道如何连接三相四线安培计接线和三相四线安培计变压器。

三相四线安培计接线图有多种接线形式，但一般来说，只有两种电路：电压电路和电流电路。

电表接线的一般原则是：电流线圈与负载串联，或与电流互感器二次侧连接，电压线圈与负载并联或与电压互感器二次侧连接。

三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。

接线图如下：上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。

上图（右）为三相四线制有源安培计通过电流互感器连接，带电导线u、V、W分别与电流互感器一次侧第一端L1连接，一次侧L2端与负载连接，端子1，电度表的4、7分别与电流互感器二次侧的第一端K1相连，3、6、9号端子分别与二次侧的K2端相连，电流互感器的2、5、8号端子分别与电流互感器的第一端L1相连，拆下它们的连接件。

为保证安全，电流互感器二次侧K2单独接地。

右边的图是电路图的模拟演示。

请注意电流互感器和电流表之间的接线。

三相四线是什么一。

三相输电接线方式三相四线制是指a、B、C和N，其中N线是中性线，也称为零线。

N线设计为从380v相电压中获得220v 相电压。

在某些情况下，它还可以用于零序电流检测，从而监测三相电源的平衡。

a线为黄色，B线为蓝色，C线为红色，N线为棕色，PE线为黄绿色。

2。

单相三线，三相四线和三相五线有什么区别？单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相电表，主要计量的是220V电压的单根火线的“耗电量”，主要用在城镇居民用电，照明用电。

和管理水平。
高精度测量
随着测量技术的不断 进步，未来电能表的 测量精度将不断提高 ，能够更准确地反映 电力系统的实际运行 情况，为电力调度和 决策提供有力支持。
多功能集成
未来电能表将实现更 多功能的集成，如谐 波分析、功率因数测 量、电能质量监测等 ，满足电力系统日益 增长的多样化需求。
绿色环保
随着环保意识的不断 提高，未来电能表将 更加注重环保设计， 采用低能耗、无污染 的材料和工艺，降低
课件内容与结构
1 2
3
引言
简要介绍课件的背景和目的。
基本原理
阐述带电流互感器的三相四线有功电能表的工作原理和主要 特点。
接线方法
详细介绍带电流互感器的三相四线有功电能表的接线步骤和 注意事项。
课件内容与结构
实践操作
提供实践操作指导和建议，帮助 学员掌握正确的操作技能。
总结与展望
总结课件内容，提出未来发展趋 势和应用前景。
对环境的影响。
THANKS
将电源线路的相线和零线分别接 入电能表的电压输入端子，注意
火线和零线的区分。
固定电能表
将电能表固定在配电箱或电表箱 内，确保安装牢固，防止外力损
坏。
接线后的检查与测试
01
02
03
检查接线正确性
对接线进行全面检查，确 保所有连接点牢固可靠， 无短路、断路等异常情况 。
测试电能表功能
接通电源后，观察电能表 显示屏是否正常显示，各 项功能是否正常工作。
修复电压线接触问题
对接触不良或断线的电压线进行修复，确保连接可靠。
重新设置电流互感器变比
根据实际需要重新设置电流互感器的变比，确保计量精度 。
06
安全注意事项与操作规范

Tha) 三相有功电能表经电流互感器的接线
一、 画出接线原理图 三相两元件（三相三线式）和三相三元件 （三相四线式）有功电度表的接线原理图 分别如图8—1a和图8—1b。
图8—1a
三相三线（三相两元件） 有功电度表接线原理图
图8—1b
三相四线（三相三元件） 有功电度表接线原理图
二、 按图接线 （实际接线）
三相三线（三相两元件）有功电度表见图8—2a：
三相四线（三相三元件）有功电度表见图8—2b：


图8—2a
图8—2b
三、 选件及接线要求
1. 电能表的额定电压应与电源电压相适应，额定电流应 是5A的。 2. 电流互感器的一次额定电流应等于或略大于负荷电流， 且要正相序接线。 3. 电流互感器要用LQG型的，精度不低于0.5级。电流互 感器的极性要用对。 4. 二次线应使用绝缘铜导线，中间不得有接头。其截面： 电压回路应不小于1.5㎜² ；电流回路应不小于2.5（4）㎜² 。 5. 二次线应排列整齐，两端穿带有回路标记和编号的 “标志头”。 6. 当计量电流超过250A时，其二次回路应经专用端子接 线，各项导线在专用端子上的排列顺序：自上而下，或自 左至右为U、V、W、N。
附：

三相三元件有功电能表： 〖DT型〗可对三相四线对称或不对称负载作有功电量的 计量； 三相二元件有功电能表： 〖DS型〗仅可对三相三线对称或不对称负载作有功电量 的计量。
例：某三相四线负荷电流为361A，经电流互感器接线
的三相有功电能表作有功电量计量。 可选DT8型 380/220V 3×5A的有功电能表。用 LQG—0.5 400/5A的电流互感器。

各种三相四线电表接线图
翻过接线端子盖，就可以看到接线图。

其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其
电压取样保持同相，即1、2、3为一组；4、5、6为一组；7、8、9为一组。

不带电流互感器的三相四线电表接线图
on
J
r
“Il“
1
丫龙壬*書卜：sRuz_ com
带电流互感器的三相四线电表接线图
三相四线电度表带互感器的接議图（正在努力制作）
二相四线外接互感器的电能表接线国
技术站ji 書hu 爸
・
com
A *
B
►-
C A pm
三相四线电度表
A
B
C
N
瀝B相C相零线
AW 卯B 肓
日。

DDSY1270系列三相电子式预付费电能表三相电表：DDSY1270型3x10(40)A 3x15(60)A 3x20(80)A 3x1.5(6)A执行标准：GB/T17215.321-2008GB/T18460.3-2001产品简介DDSY1270型三相电子式预付费电能表是我公司研制的新型预付费电能表。

本表数据传输介采用射频卡技术，具有防潮、防尘、无莫损、抗腐蚀、抗磁电攻击等特点。

数据显示部分采用符合国家标准的6位数码管显示。

数据状态分别用3个LED指示，方便用户理解。

具有预付费及多项智能化管理功能。

主要参数1、准确度等级：有功1.0级2、参比电压：3x220V/380V3、规格: 10(40)A 15(60)A 20(80)A 1.5(6)A4、额定频率：50Hz5、功耗：≤2W,6V A6、工作温度：-25℃～+60℃7、工作湿度：≤85%8、储存和运输温度：-25℃～+70℃9、储存和运输温度：≤85%主要功能1、精确计量有功电能、反向电能正向计量。

2、电表计量线性好、动态工作范围宽。

3、预付费功能：采用射频卡实现预付费，具备极高的安全性。

图片：DTSY1270三相四线预付费电能表使用说明书DTSY1270型三相四线预付费电能表是我公司研制的新型智能化电能表，各项技术指标符合GB/T17215-2008《1级和2级静止式交流有功电度表》和GB/T18460-2001《预付费电度表》的技术要求。

本表数据传输媒介采用非接触式IC卡技术，具有防水、防潮、防尘、无磨损、抗腐蚀、抗磁电攻击等特点。

数据显示部分采用符合国家标准的6位数码管显示。

数据状态分别用3个LED指示，方便用户理解。

一、产品特点（1）数码管六位显示，用户辨认方便。

（2）采用射频卡技术避免了接触式IC卡的不安全因素。

（3）外观设计简单、新颖，大方二、主要技术指标（1）准确度等级：1.0级，基本误差、启动潜动符合国标要求。

（2）脉冲常数：1600imp/kWh（3）电压量程：3X220/380 V（4）电流量程：3X1.5（6）A（5）功耗：小于2W（6）工作环境：-25℃～55℃（7）预付费功能：预收电费，剩余电量为零时自动拉闸断电。

按三相交流电压380V考虑，线电压为380V，相电压为220V，则三只相同阻抗元件，先以星形接入，再以角形接入，其中Z为电机每相绕组的阻抗（三根钨丝管），应该是相电流会增大到原来的1.732（根号3）倍，线电流会增大到原来的3倍，功率也变为原来的3倍。
三相四线零线怎么接？
三相四线中，零线的作用是：1、在三项负载不平衡的情况下，零线导通，不平衡电流流回中性点，从而使供电系统的线电压、相电压基本保持平衡；
2、当采用保护接零的电气设备绝缘损坏发生碰壳时，短路电流将通过零线构成回路，由于零线阻抗较小，所以短路电流将很大，它促使保护装置迅速动作以断开电源，从而起到保护作用；
3、零线还是单相220V电气设备的电源回路。
在进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。
单相表▼
三相电表直接表▼
过电流互感器【3X220/380V 1.5（6）A】电能表▼
三相四线电能表【3X57.7/100V 1.5（6）A】▼
三相三线电能表【3X100V 1.5（6）A】▼
三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A，B，C三相，另一条是中性线N或PEN（如果该回路电源侧的中性点接地，则中性线也称为零线（老式叫法，应逐渐避免，改称PEN，如果不接地，则从严格意义上来说，中性线不能称为零线）。
三相四线电表接线图
三相四线怎么接？
首先你得明白什么是三相四线制表示）。每两条火线之间电压380V，称为线电压，任何一根火线与零线的电压为220V，称为相电压。所以，220V的灯泡不管功率多少，都应给接相电压，即一根接零线，另一根任接一根火线。

S2
P1
P2
2、高压三相四线有功电能表经电压互感器和电流互感器的接线
高压三相四线有功电能表经电压互感器和电流互感器的接线适用于110KV及 以上电网（中性点有效接地电网）。
3、高压三相三线电能表经电压互感器、电流互感器接线
直接接入式
3、高压三相三线电能表经电压互感器、电流互感器接线
经TA、TV接入式
经TA接入式
S1
S2
P1
P2 S1
S2
P1
P2 S1
S2
P1
P2
1、低压三相四线有功电能表经电流互感器接线
低压三相四线有功电能表经电流互感器接线适用于计量低压大电流（电流 大于50A）负荷。
2、高压三相四线有功电能表经电压互感器和电流互感器的接线
经TA、TV接入式
S1
S2
P1
P2 S1
S2
P1
P2 S1
S1
S2
P1

S1
S2
P1
P2
3、高压三相三线电能表经电压互感器、电流互感器接线
高压三相三线有功电能表经电压互感器和电流互感器的接线适用于10KV、 35KV电网（中性点非有效接地电网）。
二、归纳总结
1、电能计量装置：电能计量装置包括各种 类型的电能表、计量用电压互感器（TV）、 电流互感器（TA）及二次回路、计量柜 （箱）等。
2、上述三种接线的适用范围
（1）低压三相四线有功电能表经电流互感器接线适用于 计量低压大电流（电流大于50A）负荷。
（2）高压三相四线有功电能表经电压互感器和电流互感 器的接线适用于110KV及以上电网（中性点有效接地电 网）。
（3）高压三相三线有功电能表经电压互感器和电流互感 器的接线适用于10KV、35KV电网（中性点非有效接地电 网）。

常用电压互感器的接线电压互感器在三相电路中常用的接线方式有四种，如下图1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。

2．两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。

如图1（b）。

3．三个单相电压互感器接成Y0/Y0形，如图1（c）。

可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。

4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。

接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。

辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。

当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。

当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。

V/V型的接线图分析V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。

也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。

因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。

左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。

图1 （正确）图2（错误）图3根据ab和ub的线电压可以计算出ca线电压，。

若二次侧ab相接反，从相量图看，则ca线电压变为。

电压互感器几种常见接地点的作用一次侧中性点接地由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。

如下图所示。

因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。

当系统中发生单相接地时，系统中会出现零序电流。

如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV就不会动作，发不出接地信号。

对于三相五柱式电压互感器，其一次侧中性点同样要接地。
