民熔三相四线电表接线方法 图文

三相四线制和三相五线制接线图解之杨若古兰创作三相指L1---(A)相、L2---(B)相、L3---(C)相三相，四线指通过正常工作电流的三根相线和一根N线(中性线)，或称零线.不包含欠亨过正常工作电流的PE线（接地线）.因为在三相四线制中有中线，而中线的感化在于包管负载上的各相电压接近对称，在负载不服衡时不致发生电压升高或降低，若一相断线，其他两相的电压不变.所以在低压供电线路上采取三相四线制.L1---(A)相、L2---(B)相、L3---(C)相，各相线之间的电压称为线电压，线电压为380伏.L1---(A)相、L2---(B)相、L3---(C)相中的任一相与N线(中性线) 或称零线间的电压，称为相电压.相电压为220伏.三相五线制中五线指的是：三根相线加一根地线一根零线.三相五线制比三相四线制多一根地线，用于平安请求较高，设备请求统一接地的场合.三相五线制的学问就在于这两根"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是零电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比方这类脉冲却是因为相线漏电惹起的,再如有些电子电路中如果零点飘移景象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,形成人身平安的风险.零线和地线的根本不同在于一个构成工作回路,一个起呵护感化叫做呵护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的.结构的区别：零线（N）：从变压器中性点接地后引出骨干线.地线（PE）：从变压器中性点接地后引出骨干线，根据尺度，每间隔20-30米反复接地.道理的区别：零线（N）：次要利用于工作回路，零线所发生的电压等于线阻乘以工作回路的电流.因为长距离的传输，零线发生的电压就不成忽视，作为呵护人身平安的措施就变得不成靠.地线（PE）：不必于工作回路，只作为呵护线.利用大地的绝对“0”电压，当设备外壳发生漏电，电流会敏捷流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地.居民用电（家庭用电）称为单相供电.即以上所说的（A、B、C 相）线其中的任一相和N线(中性线) 或称零线的供电.电压为220伏.也就是单相两线的供电.三相四线制的漏电呵护器严酷地讲，在输入端必须是按照规定四根线都接入，而输出端可所以只接一相线一零线（单相）或两相（比方电焊机的380V两相）或三相（比方电动机）或三相四线都接（比方电机加照明）.如果零线不经漏电呵护器而直接和用电设备连接，那从相线出来的电流（指单相）在“回路”到电源时就不经过漏电呵护器了，此时漏电呵护器就检测到这个电流（相当于漏电流），所以就惹起漏电呵护器跳闸.还有当三相电路中因为负载不服衡而惹起中性点不是零电位，导致零线有电流，所以零线不经过呵护器的话也会惹起跳闸.但是不管接什么设备，输出端的零线都不得接地，否则将没法正常供电，如需对设备接呵护接地线必须从设备外壳直接接线至大地.三相四线制用漏电呵护器必定用四极的.如果用三极的,在三相负载不服衡时因为没有零线电流的返回，漏电呵护器就判断线路是在漏电,所以一合闸就会跳闸.三相四线制零碎中,让三相导线与零线一路穿过一个零序C.T，接地短路或人身触电时,利用KCL道理,iA+ iB+ iC+ iN= id≠0而构成剩余电流呵护.。

三相四线表是否接零注：三相四线安培计不允许接零线。

根据国家规定，建筑用电选用三相五线制低压TN-S系统，即由于接地线和零线均由电源中性线引接而使接地线和零线分开的系统，电源的中性线接地，零线和地线从物体接地，所以三相四线电表中不允许接零线。

三相四线安培计接线：1、电度表的额定电压应与电源电压一致，额定电流应是5A的。

2、电流互感器精度应不低于0.5级。

电流互感器的极性要用对。

3、二次线应使用绝缘铜导线，其截面：电压回路应不小于1.5 mm2；电流回路应不小于 2.5mm2。

通过电流互感器的三相四线连接：147并联三相电源线，258接147对应电流互感器的K1端，369接147对应电流互感器的K2端，变压器的三个K2端一起接地。

10或11至空档。

四。

三相三线通过电流互感器连接：146并联至三相电力线，23和78分别与147对应的两相电流互感器k1k2端连接，然后将两台互感器K2端接地，5个。

小电流三相有功表结构简单。

135接电源进线，246接出线，9接零线。

电工世界2、三相四线制电能表零线断线的影响当三相电压平衡时，表内有三个电压线圈，经星形接线后接在380V上。

每个线圈的电压为220伏，与接零线的效果相同。

此时，如果电表的上线缺相，电表中的三个线圈除缺相外均无电，其余两个线圈的电压分别降低到190V。

如果两相电仍在工作（两相380V负载，或单相负载通过其他零线），将导致字数减少。

三相四线制无中线电度表会影响测量精度。

在三相四线制线路中，由于各种情况，线路电压将不相等。

如果三相四线制电度表不接零线，会引起电度表电压线圈的中性点偏差，从而引起电度表的计量误差。

规范要求零输入，但也可以在没有零输入的情况下精确测量。

三相四线制电度表的三个电压线圈为星形连接，相当于三相平衡负载。

只要不使用单相电，零线就不能接通。

因此，如果三相四线制电能表的所有端部都是三相负载，没有接零不会影响测量。

如果三相四线电度表有单相负载，必须接零线。

关于三相四线【三个火ABC，一个零N电表的接线方式380V的电压】综合网上知识和自己的多年经验有2种接法首先了解其原理，【不带互感器的是直接通过测量电流功率的原理，电流互感器原理是大电流变小电流】【经过测试互感器的小电流来测试主电流，】【记住1 4 7，进线，3 6 9 是出线，10 11是零线家用的1 3进线2 4 出线】【看下图电表接线图纸我们可以明白，】【从此图我们看的出电表的电路图，1是进线3是出线，其他对应4-6，7-9；而2 5 8和对应的1 4 7是相通的，即1-2，4-5，7-8，所以也可以2 5 8进线，但是3 6 9绝对的出线不可接错。

而当我们不管选择1 4 7，还是2 5 8，为进线的时候，都会多出3个接线口来，这3个的作用很多，如我们转接照明电表的时候，我们下面连接互感器的时候会用到。

但是记住记住1 4 7，进线，3 6 9 是出线而2 5 8和对应的1 4 7是相通的这是永远不变的道理，】1：这个图就是简单的不带电流互感器的直接法【即1 4 7进线，如果的A B C,3 6 9 则是对应的出线，出线以后就是负载，如果是配电箱则是漏电器或是分表，会空气开关N个。

】2带互感器接法；先看看这个图纸，我们来说，还记得上面的口诀吗？【记住1 4 7，进线，3 6 9 是出线而2 5 8和对应的1 4 7是相通的这是永远不变的道理，】看到图纸是不是很麻烦和繁琐，其实不难，记住口诀，这次我们发现主线没有连接电表而是互感器连接电表的，首先3根主线通过互感器P1P2P3，在未通过的前端分别用将主线3根接入进线接线柱，2 5 8，因为1 4 7和2 5 8是相通【根据电表线路图可以看出】，所以把P1P2P3互感器的进线S1端分别接入1 4 7，再将P1P2P3的S2端分别接入出线3 6 9，再将S2 端分别连接总接地就OK乐。

要是你觉得理解起来不容易，我直接给你口诀，你可死记硬背，如下【A B C过P1P2P3，[P1---S1-1 A-2 S2-3][P2---S1-4 B-5 S2-6][P3—S1-7 C-8 S2-9][P1S2-P2S2-P3S2，接地，][10-11-N，零线]完毕，下次我将附上总表出来接照明箱子，加电表和常用电器接线发，如【电焊，切割机，水泵，等工程工具接线发，最后我会综合一切，用照片的形式拍下工程配电箱图纸，给大家一边讲解一边配置，希望大家长期关注我我的QQ84692674，需要这方面人的可以联系我。

带互感器三相四线电表接线图/接线方法
三相四线电表接线图/接线方法

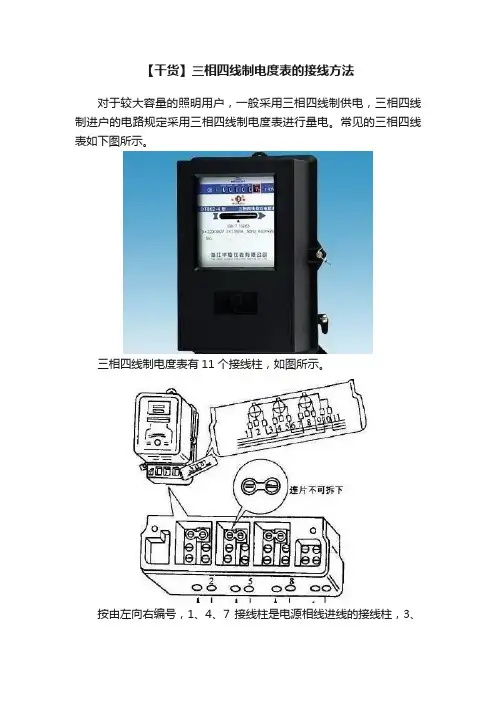

翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线
三相四线电度表带互感器的接线图
三相四线外接互感器的电能表接线图。

带互感器三相四线电表接线图/接线方法
三相四线电表接线图/接线方法
翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端，即电流进线端; 3、6、9接电流互感器二次侧S2端，即电流出线端; 2、5、8分别接三相电源; 信息请登陆:输配电设备网
10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

信息请登陆:输配电设备网
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

信息来源:
不带电流互感器的三相四线电表接线图信息请登陆:输配电设备网
带电流互感器的三相四线电表接线信息来
源:
三相四线电度表带互感器的接线图
信息请登陆:输配电设备网
三相四线外接互感器的电能表接线图
补充
三相四线制有功计量表内部一般是三元件表，电压线圈220伏。

如果三个线圈末端星接，每个线圈电压也是220，不接零线的话会造成计量误差大或有损坏元件
可能性。

三相四线电度表的电压线圈实际就是个星接法中性点接零，如果零线不接在三相电压正常的话3个电压线圈都能得到正常的电压电度表计量是不受影响的也就等于是三相三线电度表了，如果电源有一项缺相其中肯定有的电压线圈得不到正常的电压所以就计量不准确了，所以说三相四线的电度表必须中性点接零线。

三相四线电表接线图及方法
三相四线分别是什幺线
三相四线是指三根火线和一根零线，正规叫法应该是三根相线和一根中线。

任意两根火线间的电压互为380伏。

任意火线和零线间的电压为220伏。

三相四线中最下面一根为零线，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A，B，C三相，另一条是中性线N，颜色分别表示为（红绿黄蓝）区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的，称三相四线制。

三相四线接线方法
翻过接线端子盖，就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S2端，即电流进线端；。

三相四线制和三相五线制接线图解之老阳三干创作三相指L1---(A)相、L2---(B)相、L3---(C)相三相,四线指通过正常工作电流的三根相线和一根N线(中性线),或称零线.不包括欠亨过正常工作电流的PE线（接地线）.由于在三相四线制中有中线,而中线的作用在于保证负载上的各相电压接近对称,在负载不服衡时不致发生电压升高或降低,若一相断线,其他两相的电压不变.所以在高压供电线路上采纳三相四线制.L1---(A)相、L2---(B)相、L3---(C)相,各相线之间的电压称为线电压,线电压为380伏.L1---(A)相、L2---(B)相、L3---(C)相中的任一相与N线(中性线) 或称零线间的电压,称为相电压.相电压为220伏.三相五线制中五线指的是：三根相线加一根地线一根零线.三相五线制比三相四线制多一根地线,用于平安要求较高,设备要求统一接地的场所.三相五线制的学问就在于这两根"零线"上,在比力精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对电路中的工作零点会有影响的,虽然理论上它们都是零电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身平安的危险.零线和地线的根本分歧在于一个构成工作回路,一个起呵护作用叫做呵护接地,一个回电网,一个回年夜地,在电子电路中这两个概念是要区别开来的.结构的区别：零线（N）：从变压器中性点接地后引出主干线.地线（PE）：从变压器中性点接地后引出主干线,根据标准,每间隔20-30米重复接地.原理的区别：零线（N）：主要应用于工作回路,零线所发生的电压即是线阻乘以工作回路的电流.由于长距离的传输,零线发生的电压就不成忽视,作为呵护人身平安的办法就变得不成靠.地线（PE）：不用于工作回路,只作为呵护线.利用年夜地的绝对“0”电压,当设备外壳发生漏电,电流会迅速流入年夜地,即使发生PE线有开路的情况,也会从附近的接地体流入年夜地.居民用电（家庭用电）称为单相供电.即以上所说的（A、B、C 相）线其中的任一相和N线(中性线) 或称零线的供电.电压为220伏.也就是单相两线的供电.三相四线制的漏电呵护器严格地讲,在输入端必需是依照规定四根线都接入,而输出端可以是只接一相线一零线（单相）或两相（比如电焊机的380V两相）或三相（比如电念头）或三相四线都接（比如机电加照明）.如果零线不经漏电呵护器而直接和用电设备连接,那从相线出来的电流（指单相）在“回路”到电源时就不经过漏电呵护器了,此时漏电呵护器就检测到这个电流（相当于漏电流）,所以就引起漏电呵护器跳闸.还有当三相电路中由于负载不服衡而引起中性点不是零电位,招致零线有电流,所以零线不经过呵护器的话也会引起跳闸.可是不论接什么设备,输出真个零线都不得接地,否则将无法正常供电,如需对设备接呵护接地线必需从设备外壳直接接线至年夜地.三相四线制用漏电呵护器一定用四极的.如果用三极的,在三相负载不服衡时由于没有零线电流的返回,漏电呵护器就判断线路是在漏电,所以一合闸就会跳闸.三相四线制系统中,让三相导线与零线一起穿过一个零序 C.T,接地短路或人身触电时,利用KCL原理,iA+ iB+ iC+ iN= id≠0而构成剩余电流呵护.。

三项四线有功电能表的接线方法“哎呀，这电咋又出问题了呢？”爸爸皱着眉头嘟囔着。

我好奇地凑过去问：“爸爸，咋啦？”爸爸说：“咱家这电表好像有点不对劲，也不知道是咋回事。

”这让我想起了在学校科学课上老师讲过的三项四线有功电能表。

嘿，今天我就来给爸爸讲讲这三项四线有功电能表的接线方法吧！咱先说说这接线步骤哈。

就像搭积木一样，得一步一步来。

首先呢，你得把三根相线和一根零线分清楚。

这相线就好比是三个大力士，零线呢，就像是个小助手。

然后把这三个大力士和小助手分别接到电能表的相应位置上。

可别接错了哟，不然那可就乱套啦！接的时候一定要小心，就像给小娃娃穿衣服一样，得轻轻地、仔细地。

那接线有啥注意事项呢？哇塞，这可重要啦！你想想，要是不小心接错了，那后果可不堪设想。

就好比你走路走岔道了，可能就会迷路。

接线的时候一定要确保电线是完好无损的，不能有破皮啥的。

要是电线破了，那不就跟小娃娃衣服破了一样，会出问题的嘛。

而且一定要拧紧螺丝，不然松松垮垮的，那能行嘛？这三项四线有功电能表都用在啥场景呢？比如说工厂里呀，那些大机器都得靠它来计量用电量呢。

还有商场啊，那么多灯啊、电梯啊，都得靠它。

它的优势可多啦！就像一个超级厉害的小管家，能准确地记录用电量。

这样大家就知道用了多少电，也能更好地节约用电啦。

我给你们讲个实际案例吧。

我们学校旁边的那个小工厂，以前老是不知道自己用了多少电，浪费了好多。

后来装了三项四线有功电能表，一下子就清楚了。

就像一个糊涂的人突然变聪明了一样。

他们就可以根据用电量来调整生产，节约成本呢。

所以呀，这三项四线有功电能表可重要啦！咱们一定要正确使用它，让它发挥出最大的作用。

这样我们的生活才能更美好，更节能。

大家说是不是呀？。

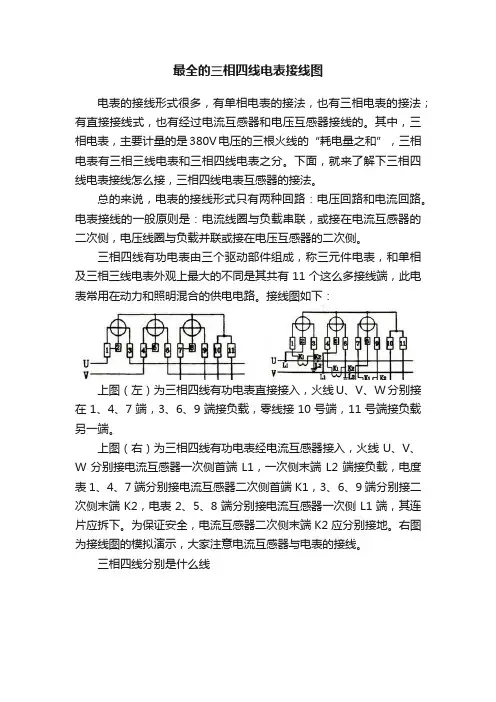

最全的三相四线电表接线图电表的接线形式很多，有单相电表的接法，也有三相电表的接法；有直接接线式，也有经过电流互感器和电压互感器接线的。

其中，三相电表，主要计量的是380V电压的三根火线的“耗电量之和”，三相电表有三相三线电表和三相四线电表之分。

下面，就来了解下三相四线电表接线怎么接，三相四线电表互感器的接法。

总的来说，电表的接线形式只有两种回路：电压回路和电流回路。

电表接线的一般原则是：电流线圈与负载串联，或接在电流互感器的二次侧，电压线圈与负载并联或接在电压互感器的二次侧。

三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。

接线图如下：上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。

上图（右）为三相四线有功电表经电流互感器接入，火线U、V、W分别接电流互感器一次侧首端L1，一次侧末端L2端接负载，电度表1、4、7端分别接电流互感器二次侧首端K1，3、6、9端分别接二次侧末端K2，电表2、5、8端分别接电流互感器一次侧L1端，其连片应拆下。

为保证安全，电流互感器二次侧末端K2应分别接地。

右图为接线图的模拟演示，大家注意电流互感器与电表的接线。

三相四线分别是什么线三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A，B，C三相，另一条是中性线N或PEN（如果该回路电源侧的中性点接地，则中性线也称为零线（老式叫法，应逐渐避免，改称PEN，如果不接地，则从严格意义上来说，中性线不能称为零线）。

在进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。

而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。
