2015年中考物理考前提高卷—电功率压轴题

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。

一、初中物理电功率的综合计算问题1．如图所示，电路中电源电压恒为4.5 V ，电压表的量程为0～3 V ，电流表的量程为0～0.6 A ，滑动变阻器的规格为“35 Ω 1.5 A”，灯泡的额定电流为0.5 A ，电阻为5 Ω(灯丝电阻不变) ．闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端电压不允许超过额定值，则下列说法正确的是A ．灯泡的最小功率是0．45 WB ．滑动变阻器允许的调节范围是4~35 ΩC ．当滑动变阻器的滑片向右滑动过程中，电压表示数变大，灯泡变亮D ．当滑动变阻器的滑片向左滑动过程中，电压表与电流表示数的比值不变 【来源】[中学联盟]江苏省东海县南辰中学2017届九年级中考二模物理试题 【答案】A 【解析】 【详解】由图可知：变阻器与灯泡串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；A ．由于电压表的量程为0～3V ，故变阻器的最大电压为3V ，根据串联电路电压的规律，此时灯的电压最小为4.5V-3V=1.5V灯的功率最小()22 1.5V 0.45W 5L U P R ===Ω小小故A 正确；B ．变阻器的电压最大时变阻器连入电路的电阻最大，根据串联电路的电流处处相等和欧姆定律可得R LU U I R R ==大小大所以3V5101.5VR L U R R U ==Ω⨯=Ω大大小由于灯泡的额定电流为0.5A ，则电路中的最大电流为0.5A ，此时电路的总电阻最小，根据欧姆定律可得4.5V90.5AU R I ===Ω小最大根据串联电阻的规律，所以变阻器连入电阻中的最小电阻为9Ω-5Ω=4Ω滑动变阻器允许的调节范围是4～10Ω；故B 错误；C ．当滑动变阻器的滑片向右滑动过程中，R 的电阻变大，根据分压原理，电压表示数变大，由串联电路电压的规律，灯的电压变小，根据2U P R=可得灯的实际功率变小，灯变暗，故C 错误；D ．当滑动变阻器的滑片向左滑动过程中，R 的电阻变小，根据欧姆定律，电压表与电流表示数的比即R 连入电路中的电阻大小，所以电压表与电流表示数的比值变小，故D 错误。

物理九年级下册电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。

（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）。

（_______）（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮。

两电表无示数。

为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____。

（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V。

（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W。

（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。

实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）①按电路图连接电路。

②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光。

③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。

④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。

⑤小灯泡额定功率的表达式为P额＝_____。

（用I额、I1、I2、R1表示）【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】（1）本实验中，电压表应并联在灯泡的两端，由此分析图甲的错误修改；（2）通过小灯泡不亮，两电表无示数，判断出电路中出现断路，然后根据具体情况判断断路处；（3）由图乙明确电压表量程和分度值，再读数；（4）由图象读出额定电压下通过灯泡的电流，根据P＝UI计算额定电功率；（5）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率。

电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I=UR可知，电路的电流变大，根据U=IR得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U-I图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I1=0.1A时，变阻器两端的电压U1=2V，当电流I2=0.2A时，变阻器两端的电压U2=1V，设电源电压为U，由串联电路电压的规律和欧姆定律可知，1212=U U U URI I--=，即2V1V=0.1A0.2AU U--，U=3V，待测电阻：113V2V=0.1AU URI--==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V，保持不变)，小灯泡(额定电压3.8V，电阻约为20Ω)，滑动变阻器A“10Ω1A”，滑动变阻器B“20Ω 1A”，电压表(量程为0-3V、0-15V)、电流表(量程为0-0.6A、0~3A)各一个，开关一个，导线若干。

(1)要完成此实验应该选择滑动变阻器__________(填“A”或“B”)较为合适；(2)他在连线的过程中发现电压表的0-15V量程已坏，要想测小灯泡的额定功率，请你补充完成图中的实验电路的设计；_________(3)他连接好电路后，闭合开关S，移动滑动变阻器滑片时发现灯泡亮度较暗且不变，且两表示数也不变，出现此现象的原因是_____________。

【答案】B 滑动变阻器接的是两个下面的接线柱【解析】【分析】【详解】(1)[1]在实验中，小灯泡与变阻器是串联，当小灯泡正常发光时，变阻器两端的电压U1=U-U L=6V-3.8V=2.2V据串联电路的特点有L1L1U UR R=，13.8V 2.2V20ΩR=此时，变阻器接入电路的阻值R1=11.5Ω所以应选择滑动变阻器B较为合适。

(2)[2]电压表的0-15V量程已坏，那么电压表不能接在小灯泡两端测其电压，应接在变阻器两端，调节电压表的示数为2.2V时，小灯泡便可能正常工作，故作图如下：2．(3)[3]连接好电路后，闭合开关，移动滑片，灯泡的亮度较暗且不变，且两电表示数也不变，出现此现象的原因是变阻器的接线柱接了两个下面的，则接入电路的阻值最大，且不可改变。

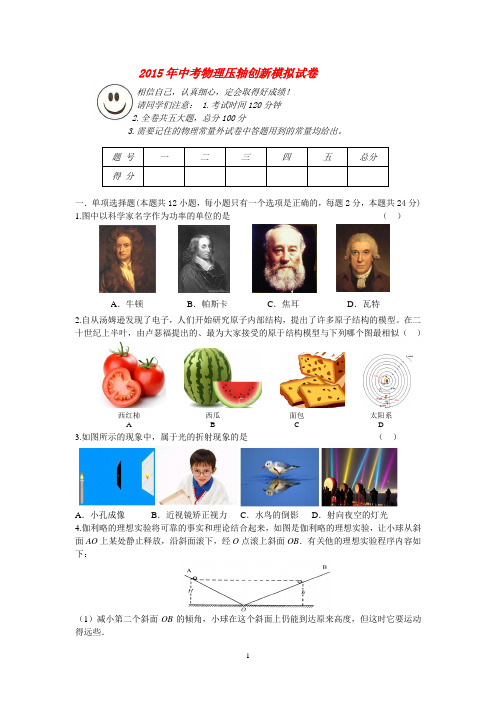

2015年中考物理压轴创新模拟试卷相信自己，认真细心，定会取得好成绩！ 请同学们注意： 1.考试时间120分钟 2.全卷共五大题，总分100分3.需要记住的物理常量外试卷中答题用到的常量均给出。

一．单项选择题(本题共12小题，每小题只有一个选项是正确的，每题2分，本题共24分) 1.图中以科学家名字作为功率的单位的是 （ ）2.自从汤姆逊发现了电子，人们开始研究原子内部结构，提出了许多原子结构的模型。

在二十世纪上半叶，由卢瑟福提出的、最为大家接受的原于结构模型与下列哪个图最相似（ ）3.如图所示的现象中，属于光的折射现象的是 （ ）A ．小孔成像B ．近视镜矫正视力C ．水鸟的倒影D ．射向夜空的灯光4.伽利略的理想实验将可靠的事实和理论结合起来，如图是伽利略的理想实验，让小球从斜面AO 上某处静止释放，沿斜面滚下，经O 点滚上斜面OB ．有关他的理想实验程序内容如下：（1）减小第二个斜面OB 的倾角，小球在这个斜面上仍能到达原来高度，但这时它要运动得远些．西红柿A 西瓜B 面包C 太阳系 DA ．牛顿B ．帕斯卡C ．焦耳D ．瓦特（2）两个对接的斜面中，使静止的小球沿一个斜面滚下，小球将滚上另一个斜面． （3）如果没有摩擦，小球将上升到释放的高度．（4）继续减小斜面OB 的倾角，小球到达同一的高度时就会离得更远，最后使斜面OB 处于水平位置，小球沿水平面做持续的匀速直线运动．有关理想实验程序先后顺序排列的正确选项是 （ ） A ．事实（2）事实（1）推论（3）推论（4） B ．事实（2）推论（1）推论（3）推论（4） C ．事实（2）推论（3）推论（1）推论（4） D ．事实（2）事实（1）推论（4）推论（3）5.某同学在做透镜成像的实验时，将一支点燃的蜡烛放在距离透镜20cm 的地方，当它向透镜移动时，其倒立的像移动速度大于蜡烛移动速度，则可判断此透镜 （ ） A ．是凸透镜，焦距为20cm B ．是凸透镜，焦距可能为15cm C ．是凹透镜，焦距为20cm D ．是凹透镜，焦距可能为15cm6.学校运动会上举行“双摇跳绳”比赛，“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法．比赛中，初三某同学1min 内摇轻绳240圈，则他在整个跳绳过程中的功率约为 （ ） A ．120W B ．400W C ．600W D ．1000W6题图 7题图 8题图7.在测量大气压强的实验中，为消除活塞与针筒间摩擦力对实验的影响，某同学采用了图示装置。

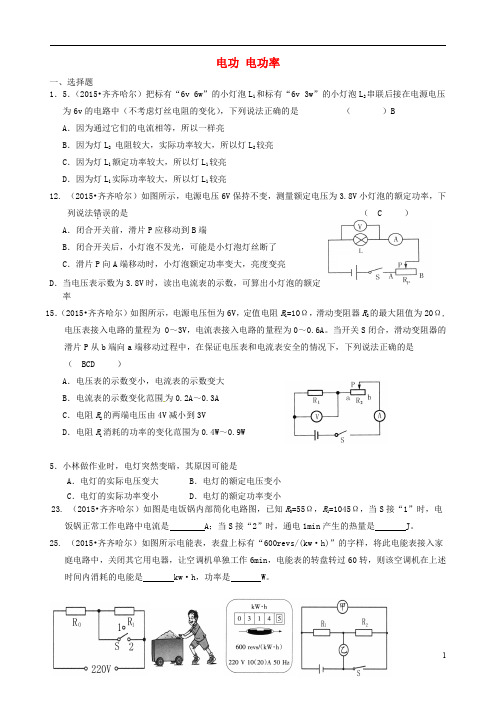

电功电功率一、选择题1．5．（2015•齐齐哈尔）把标有“6v 6w”的小灯泡L 1和标有“6v 3w”的小灯泡L 2串联后接在电源电压为6v 的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）BA．因为通过它们的电流相等，所以一样亮B．因为灯L 2电阻较大，实际功率较大，所以灯L 2较亮C．因为灯L 1额定功率较大，所以灯L 1较亮D．因为灯L 1实际功率较大，所以灯L 1较亮12.（2015•齐齐哈尔）如图所示，电源电压6V 保持不变，测量额定电压为3.8V 小灯泡的额定功率，下列说法错误．．的是（C）A．闭合开关前，滑片P 应移动到B 端B．闭合开关后，小灯泡不发光，可能是小灯泡灯丝断了C．滑片P 向A 端移动时，小灯泡额定功率变大，亮度变亮D．当电压表示数为3.8V 时，读出电流表的示数，可算出小灯泡的额定功率15．（2015•齐齐哈尔）如图所示，电源电压恒为6V，定值电阻R 1=10Ω，滑动变阻器R 2的最大阻值为20Ω,电压表接入电路的量程为0～3V，电流表接入电路的量程为0～0.6A。

当开关S 闭合，滑动变阻器的滑片P 从b 端向a 端移动过程中，在保证电压表和电流表安全的情况下，下列说法正确的是（BCD）A．电压表的示数变小，电流表的示数变大B．电流表的示数变化范围为0.2A～0.3A C．电阻R 2的两端电压由4V 减小到3VD．电阻R 1消耗的功率的变化范围为0.4W～0.9W5．小林做作业时，电灯突然变暗，其原因可能是A．电灯的实际电压变大B．电灯的额定电压变小C．电灯的实际功率变小D．电灯的额定功率变小23.（2015•齐齐哈尔）如图是电饭锅内部简化电路图，已知R 0=55Ω，R 1=1045Ω，当S 接“1”时，电饭锅正常工作电路中电流是A；当S 接“2”时，通电1min 产生的热量是J。

25.（2015•齐齐哈尔）如图所示电能表，表盘上标有“600revs/(kw·h)”的字样，将此电能表接入家庭电路中，关闭其它用电器，让空调机单独工作6min，电能表的转盘转过60转，则该空调机在上述时间内消耗的电能是kw·h，功率是W。

一、初中物理电功率的综合计算问题1．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙，则下列说法错误的是（ ）A ．滑动变阻器的最大阻值为12欧B ．电源的电压为9VC ．定值电阻R 的阻值为6欧D ．此电路的总功率最小为13. 5W【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（二)【答案】D 【解析】 【分析】 【详解】ABC ．从甲图可以看到，这是一个串联电路，定值电阻R 和滑动变阻器串联在电路中，滑片P 在b 端时，滑动变阻器接入电路的电阻最大，根据串联电路的分压原理可知，这时变阻器两端的电压最大，再根据串联电路的电压规律可知，定值电阻R 的电压最小，从乙图可以看到，3V 是最小电压，这时电流大小是0.5A ；那么滑片P 在a 端时，电压表的示数是9V ，这时只有定值电阻R 接入电路中，电源电压的大小是9V ；由上述可知，滑片P 在b 端时，变阻器两端的电压是R -9V -3V 6V U U U ===总变那么滑动变阻器的最大阻值是6V12Ω0.5AU R I ===变变变由上述可知，定值电阻R 两端的电压是9V 时，流过它的电流是1.5A ，根据UR I=可知，定值电阻R 的阻值大小是R R 9V6Ω1.5AU R I === A 、B 、C 正确，不合题意；D ．根据P UI =可知，电源电压大小不变，要求电路的总功率最小，那么电路中的电流最小，当滑片P 在b 端时，电路中的总电阻最大，这时电流大小是min 9V 9V0.5A 6Ω12Ω18ΩU I R ====+总总 此电路的总功率最小是min min 9V 0.5A 4.5W P U I ==⨯=总电路的总功率最小是4.5W ，D 错误，符合题意。

故选D 。

2．如图甲所示电路，电源电压保持不变，电流表量程为0~0.6A 。

图乙中A 、B 分别是小灯泡和电阻R 1两端的电压随电流变化关系图象。

电功和电功率第12题图A．S闭合，S1、SB．S闭合，S1、S2C．S、S1、S2都闭合，电路消耗的总功率最小值为===0.5A==12==R===0.2A====+即=+解得．如图所示，将三个相同的空烧瓶口分别用完全相同的气球密封，用三段阻）分别给三个烧瓶中的空气加热，通电一段时。

本题考查焦耳定律。

电流产生的热量跟电流大小、电阻大小、A．两灯的实际功率之和等于B．两灯的实际功率之和大于①天然气浓度增大，电压表示数变大②天然气浓度减小，电流表示数变大①图线甲是电阻R 1的“U －I ”关系图象②电源电压为12V③电阻R 1的最小电功率为2.7W④滑动变阻器R 2的最大阻值为30ΩA ．只有①③正确B ．只有①④正确C ．只有②④正确D ．只有②③正确 【解析】选C 。

本题考查了动态电路的分析。

从电路图可以看出，电压表V 2测R 2两端的电压，电压表V 1测R 1两端的电压，当滑片从时，变阻器连入电路的电阻变小，则总电阻变小，总电流变大，变大，故乙图线是R 1的“U-I ”关系图线，①错误；从图线可以看出，甲和乙的交点电压为6V ，故总电压为6V+6V=12V ，②正确；从图线可以看出，当变阻器时，变阻器连入电路的电阻最大，最大电阻为的电功率最小，则此时的最小电功率为解析：选C 。

本题考查的是欧姆定律和电功率的相关知识。

当有烟雾遮挡射向的激光时，R 的光照强度减弱，其阻值变大，故通过电路的电流减小，电压表测其电压，电流表测其电流，由欧姆定律知电压与电流的比值为电阻R 的阻值，所以电压表与电流表的示数比值增大，C 正确；通过R 0的电流变小时，由U =I 知其两端的电压也变小，A 错误；由P=UI 知整个电路的功率减小，B 错误；增U /VI /A【解析1﹣=0.25A=﹣的电功率先变大后变小，最大值为【解析】选BCD，本题考查电阻的串并联和电功率，程中，与R1并联的总电阻减小，分得的电压减小，、5Ω B.电压表0.6A D.电路消耗的最小功率为图9A.I甲=I乙B.I甲=,错误！未找到引用源。

2015年中考物理压轴题一．选择题（共5小题）1．有些居民楼的楼道灯电路中含有有两个开关，一个是利用“光敏”材料制成的“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；一个是利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无． C D ．2．（2011•杭州）如右图所示，一船在某水域作业时，将装满金属工具的大铁箱用绳子悬放入水．第一次放，因水太深，铁箱没触碰到水底，此时船的吃水线在A 处．换个地方第二次再放，铁箱才接触到水底．下列说法正确的是（ ） A ． 铁箱在船上时，船的吃水线在A 处下方B ． 铁箱接触到水底时，船的吃水线仍在A 处C ． 铁箱接触到水底时，船的吃水线在A 处之下D ． 铁箱接触到水底时，船的吃水线在A 处之上3．（2012•雨花台区二模）取一片金属箔做成中空的小船，它可以漂浮在水面．如果将此金属箔揉成一团，它会沉入水底．比较上述两种情况，则下列说法中正确的是 （ ）A ． 金属箔小船漂浮时受到的重力比金属箔小团沉底时受到的重力小B ． 金属箔小船漂浮时受到的浮力比金属箔小团沉底时受到的浮力小C ． 金属箔小团沉底时排开水的体积比金属箔小船漂浮时排开水的体积小D ． 金属箔小团沉底时受到的重力等于桶底对它支持力4．（2013•白云区一模）下列交通运输工具的说法正确的是（ ）A ． 高速行驶的汽车具有稳定性，静止时不具有惯性B ． 飞机机翼应用了液体压强与流速的关系C ．舰艇由长江驶入大海后，它受到的浮力增大D ．起重机将货物举得越高，机械效率越高线圈的电阻是1Ω，工作时，通过电动机的电流是5A ，那么电动车工作时电机消耗的电功率为 _________ W ，1min 产生的热量是 _________ J ．7．（2013•贵港一模）将一袋大米放在匀速向右运动的输送带上，开始米袋与输送带间有一段距离的相对滑动，然后米袋随输送带一起匀速运动．当输送带突然制动时，米袋会继续向前滑动一段距离后停下．试回答下列小题，请选填以下合适的字母标号：A ．受到方向向右的摩擦力B ．受到方向向左的摩擦力C ．不受力（1）当米袋随输送带一起匀速运动时，米袋在水平方向上受力情况为 _________ ；（2）当将输送带突然制动时，米袋在水平方向上受力情况为 _________ ．8．如图所示，向右运动的小车上竖立着一木块，当小车遇到障碍物突然停下来时，木块的底部由于受 _________ 而随即停止运动，上部由于 _________仍要保持原来的运动状态，因此木块向前倾倒．9．（2013•德城区二模）电热饮水机有加热和保温两种工作状态（由机内温控开关S 0自动控制〕，从说明书上收集到如下数据及如图所示的电路原理图，当温控开关S 0断开时，饮水机处于R 1的阻值为 _________ Ω．S 0自动控制），从说明书上收集到如下图．当温控开关S 0断开时，饮水机处于 _________ 工数据及如图所示的电路原理作状态；电热饮水机在加热状态下的工作电流为_________ A ．11．（2013•许昌二模）如图所示为某家庭电热水器的原理示意图，发热体分别由R 1和R 2组成，通过通、断开关可以使热水器处于“加热”或“保温”状态．电热水器处于“加热”状态时，电路中消耗的功率大；电热水器处于“保温”状态时，电路中消耗的功率小．则：（1）当开关S 1闭合、S 2断开时，电热水器处于 _________ 状态；（2）当开关S 1、S 2均闭合时，电热水器处于 _________ 状态．三．解答题（共14小题）12．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座13．（2013•思明区一模）如图1是带烘干功能的滚桶洗衣机，工作电压为220V ．并联在电源上的电动机和电热丝是洗衣机中两个重要的能量转换部件，受电脑芯片的控制，它们在洗涤、脱水、烘干环节的电功率是不同的，其具体的工作情况如图2所示，其中电热丝只在烘干环节工作．问：（1）烘干时电热丝的电阻是多大？（2）这次洗衣过程中，洗衣机的最大工作电流是多少？（3）这次洗衣共消耗多少度电？（不计其他部件耗电）14．如图所示为某型号电水壶的电路示意图及铭牌，R 与R 0产生的热能均能被水吸收，保温状态水温保持在80℃以上．回答下列问题：（1）保温状态下，开关S 0、S 分别处于什么状态？（2）求电阻R 0和R 的阻值．（3）一满壶80℃的水，自然冷却到室温（20℃），水释放的热量为多少？[水的比热容c 水=4.2×103J/（kg •℃）]．15．李佳同学家里的电热饮水机有加热和保温两种状态，这两种状态轮流工作，完全由温控开关S 0自动控制：当胆内水的温度被加热到90℃时，加热状态就停止而进入保温状态；当胆内水的温度降到60℃时，加热状态就启动．李佳同学通过观察还发现：当胆内装有1kg 的水时，饮水机的加热状态每次只启动5min 就停止．问：（1）请画出电热饮水机的工作原理图，R 1=1210Ω，R 2=100Ω．（2）温控开关S 0在什么状态（断开或闭合）时，饮水机处于保温状态？这时饮水机的电功率是多少？（3）在加热状态中，饮水机把电能转化为水的内能的效率是多少？（已知水的比热容是C 水=4.2×103J/（kg •℃）（4）李佳觉得这种电热饮水机总是处于加热和保温两种状态轮流工作很浪费电能，请你就此现象提出节能措施．16．如图为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S 1自动断开，处于保温状态；当水温降至一定温度时，S 1又闭合重新加热． 已知电源电压保持220V 不变，电阻R 1的阻值为1210Ω，电阻R 2的阻值为121Ω．求：（1）饮水机处于保温状态时的电功率．（2）饮水机处于加热状态时电路的总功率．（3）饮水机处于保温状态10分钟消耗的电能．17．（2010•淮安模拟）电热饮水机的铭牌信息和电路原理图，如图17所示．其加热和保温两种工作状态，由机内温控开关S 2自动控制．（1）饮水机处于加热状态时，开关S 1、S 2工作状态是： _________ ；饮水机处于保温状态时，开关S 1、S 2工作状态是： _________ ．（2）推算饮水机的电阻元件R 1的阻值．（3）利用原有电路元器件，重新设计电路，实现饮水机的加热和保温两种功能，且由机内温控开关S 2自动控制．将电路图画在虚线框内．18．某种电热饮水机有加热和保温两种工作状态（由机内温控开关S 0自动控制），从它的说明书上收集到如下数据及如图所示的简化电路原理图． （1）当S 闭合，S 0断开时，饮水机处于 _________ （填“加热”或“保温”）状态．（2）将一满热水箱的水从20℃加热到80℃需要吸收多少热量？若加热效率为90%，需要加热多长时间？[c 水=4.2×103J/（kg •℃），ρ水=1.0×103kg/m3]．19．电热饮水机有加热和保温两种工作状态（由机内温控开关S 0自动控制），从说明书上收集到如下表的参数和如图所示的电路原理图．求：（1）当S 闭合、S 0断开时，饮水机处于 _________ 状态（选填“加热”或“保温”）．（2）求电R 1，R 2的阻值．（3）若将水箱内装满20℃的水，需要工作25min 才能加热到75℃．求加热过程中水吸收的热量和该电热饮水机的加热效率．【c 水=4.2×103J/（kg •℃）】20．（2013•扬州模拟）如图所示是家庭、宾馆常用的电热水壶及其电路原理图．电热水壶最多能装1L 的水，有加热和保温两个档，定值电阻R 1的阻值为2156Ω，电热丝R 2的阻值为44Ω．（1）开关S 1、S 2分别处于什么状态时，电热水壶处于加热状态？此时电热水壶的电功率是多少？（2）在1标准大气压下将一壶30℃的水烧开需要5分钟．则烧开这壶水消耗的电能是多少？在这次烧水中，电能转化为热的效率是多少？21．（2003•盐城）饮水机是一种常见的家用电器，其工作原理可简化为如图所示的电路，其中S 是一个温控开关，R 1为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S 自动切换到另﹣挡，饮水机便处于保温状态．（1）试确定温控开关S 接a 或b 时，饮水机分别对应的工作状态．（2）若饮水机加热时发热板的功率为550W ，而保温时发热板的功率为88W ，求电阻R 2的阻值．（不考虑温度对阻值的影响）22．（2013•南通）如图所示是家用饮水机的工作原理电路，其中S 是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R 0=55Ω，R=2365Ω．（1）当开关S 处于“2”挡时，通过电阻R 和R 0的电流强度各为多大？（2）当开关S 分别处于“1”挡和“2”档时，饮水机的总功率各是多少？（3）请判断当开关S 处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由．23．（2013•太原一模）某电热饮水机有加热和保温两种工作状态，由机内温控开关S 0自动控制，从说明书上收集到如下表的参数和如图所示的电路原理图．若该电热饮水机的加热效率为70%，现将水箱内装满20℃的水，加热到75℃，请你解答下列问题 （1）当开关S 闭合，S 0断开时，饮水机处于 _________ 状态（选填“加热”或“保温”） （2）电阻R 2的阻值（3）本次电热饮水机的加热时间．24．某同学设计了一个电加热器，有加热状态和保温状态，如图所示．发热体AB 是一根阻值为500Ω的电阻丝，C 、D 是电阻丝AB 上的两点，S 1是温控开关．当开关S 1断开时，加热器处于保温状态．当开关S 1闭合，S 接a 或接b 时，加热器分别处于两个不同的加热状态．已知电加热器在三个状态中，每分钟放出的热量之比是20：10：3，在保温状态中，电阻丝CD 两端的电压是33V ，（电源电压不变，电阻丝电阻不随温度变化）求：（1）电源电压．（2）电加热器处于保温状态中每分钟放出的热量．25．某种电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从它的说明书上收集到如下数据（1）当S闭合，S0断开时，饮水机处于_________（填“加热”或“保温”）状态．（2）求：①保温时的电流；②电阻R1．（3）将一满热水箱的水从20℃加热到80℃需要吸收多少热量？若加热效率为90%，需要加热多长时间？[1L=1×10﹣3m3，c=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]．水参考答案与试题解析一．选择题（共5小题）1．有些居民楼的楼道灯电路中含有有两个开关，一个是利用“光敏”材料制成的“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；一个是利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无． C D ．2．（2011•杭州）如右图所示，一船在某水域作业时，将装满金属工具的大铁箱用绳子悬放入水．第一次放，因水太深，铁箱没触碰到水底，此时船的吃水线在A处．换个地方第二次再放，铁箱才接触到水底．下列说法正确的是（ ）3．（2012•雨花台区二模）取一片金属箔做成中空的小船，它可以漂浮在水面．如果将此金属箔揉成一团，它会沉．．P=可知，所用时间少的功二．填空题（共6小题）6．电动自行车是一种绿色环保型助力车，电动车的电源是电压36V的铅蓄电池，电动机线圈的电阻是1Ω，工作时，通过电动机的电流是5A，那么电动车工作时电机消耗的电功率为180W，1min产生的热量是1500J．7．（2013•贵港一模）将一袋大米放在匀速向右运动的输送带上，开始米袋与输送带间有一段距离的相对滑动，然后米袋随输送带一起匀速运动．当输送带突然制动时，米袋会继续向前滑动一段距离后停下．试回答下列小题，请选填以下合适的字母标号：A．受到方向向右的摩擦力B．受到方向向左的摩擦力C．不受力（1）当米袋随输送带一起匀速运动时，米袋在水平方向上受力情况为C；（2）当将输送带突然制动时，米袋在水平方向上受力情况为B．8．如图所示，向右运动的小车上竖立着一木块，当小车遇到障碍物突然停下来时，木块的底部由于受阻力而随即停止运动，上部由于惯性仍要保持原来的运动状态，因此木块向前倾倒．9．（2013•德城区二模）电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制〕，从说明书上收集到如下数据及如图所示的电路原理图，当温控开关S0断开时，饮水机处于保温（保温/加热）工作状态；电阻P=P=P==10．（2012•玉林）电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到如下数据及如图所示的电路原理图．当温控开关S0断开时，饮水机处于保温工作状态；电热饮水机在加热状态下的工作电流为2A．分析电路功率大小可知饮P==2A11．（2013•许昌二模）如图所示为某家庭电热水器的原理示意图，发热体分别由R1和R2组成，通过通、断开关可以使热水器处于“加热”或“保温”状态．电热水器处于“加热”状态时，电路中消耗的功率大；电热水器处于“保温”状态时，电路中消耗的功率小．则：（1）当开关S1闭合、S2断开时，电热水器处于保温状态；（2）当开关S1、S2均闭合时，电热水器处于加热状态．P=P=三．解答题（共14小题）12．（2011•杭锦旗）居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座．13．（2013•思明区一模）如图1是带烘干功能的滚桶洗衣机，工作电压为220V．并联在电源上的电动机和电热丝是洗衣机中两个重要的能量转换部件，受电脑芯片的控制，它们在洗涤、脱水、烘干环节的电功率是不同的，其具体的工作情况如图2所示，其中电热丝只在烘干环节工作．问：（1）烘干时电热丝的电阻是多大？（2）这次洗衣过程中，洗衣机的最大工作电流是多少？（3）这次洗衣共消耗多少度电？（不计其他部件耗电）求出电热丝的电阻；==≈=14．如图所示为某型号电水壶的电路示意图及铭牌，R与R0产生的热能均能被水吸收，保温状态水温保持在80℃（2）求电阻R0和R的阻值．（3）一满壶80℃的水，自然冷却到室温（20℃），水释放的热量为多少？[水的比热容c水=4.2×103J/（kg•℃）]．分析，当电路中的电阻最大时，处于保温状态；和串联电路的电阻特点求可知，此时电路中的电阻最大，==15．李佳同学家里的电热饮水机有加热和保温两种状态，这两种状态轮流工作，完全由温控开关S0自动控制：当胆内水的温度被加热到90℃时，加热状态就停止而进入保温状态；当胆内水的温度降到60℃时，加热状态就启动．李佳同学通过观察还发现：当胆内装有1kg的水时，饮水机的加热状态每次只启动5min就停止．问：（1）请画出电热饮水机的工作原理图，R1=1210Ω，R2=100Ω．（2）温控开关S0在什么状态（断开或闭合）时，饮水机处于保温状态？这时饮水机的电功率是多少？（3）在加热状态中，饮水机把电能转化为水的内能的效率是多少？（已知水的比热容是C水=4.2×103J/（kg•℃）（4）李佳觉得这种电热饮水机总是处于加热和保温两种状态轮流工作很浪费电能，请你就此现象提出节能措施．可知，在电压=+（）16．如图为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度时，S1又闭合重新加热．已知电源电压保持220V不变，电阻R1的阻值为1210Ω，电阻R2的阻值为121Ω．求：（1）饮水机处于保温状态时的电功率．（2）饮水机处于加热状态时电路的总功率．（3）饮水机处于保温状态10分钟消耗的电能．求出保温状态时的电功率；=可得，两支路的电流分别为：====A+17．（2010•淮安模拟）电热饮水机的铭牌信息和电路原理图，如图17所示．其加热和保温两种工作状态，由机内温控开关S2自动控制．（1）饮水机处于加热状态时，开关S1、S2工作状态是：S1、S2均闭合；饮水机处于保温状态时，开关S1、S2工作状态是：S1闭合S2断开．（2）推算饮水机的电阻元件R1的阻值．（3）利用原有电路元器件，重新设计电路，实现饮水机的加热和保温两种功能，且由机内温控开关S2自动控制．将电路图画在虚线框内．，再利用=即可=880==88代入=，18．某种电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从它的说明书上收集到如下数据（1）当S闭合，S0断开时，饮水机处于保温（填“加热”或“保温”）状态．（2）将一满热水箱的水从20℃加热到80℃需要吸收多少热量？若加热效率为90%，需要加热多长时间？[c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]．P=计算出消耗的电能，又知道加t=计算出加热时间．W==t==19．电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到如下表的参数和如（1）当S闭合、S0断开时，饮水机处于保温状态（选填“加热”或“保温”）．（2）求电R1，R2的阻值．（3）若将水箱内装满20℃的水，需要工作25min才能加热到75℃．求加热过程中水吸收的热量和该电热饮水机的加热效率．【c水=4.2×103J/（kg•℃）】R=求出R=求出==×100%=20．（2013•扬州模拟）如图所示是家庭、宾馆常用的电热水壶及其电路原理图．电热水壶最多能装1L的水，有加热和保温两个档，定值电阻R1的阻值为2156Ω，电热丝R2的阻值为44Ω．（1）开关S1、S2分别处于什么状态时，电热水壶处于加热状态？此时电热水壶的电功率是多少？（2）在1标准大气压下将一壶30℃的水烧开需要5分钟．则烧开这壶水消耗的电能是多少？在这次烧水中，电能转化为热的效率是多少？P=求出电热水壶加热状态的电功率．==21．（2003•盐城）饮水机是一种常见的家用电器，其工作原理可简化为如图所示的电路，其中S是一个温控开关，R1为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另﹣挡，饮水机便处于保温状态．（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态．（2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻R2的阻值．（不考虑温度对阻值的影响）P=可求===1A22．（2013•南通）如图所示是家用饮水机的工作原理电路，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=55Ω，R=2365Ω．（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？（2）当开关S分别处于“1”挡和“2”档时，饮水机的总功率各是多少？（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由．可以求出电路功率．==20W=可知，23．（2013•太原一模）某电热饮水机有加热和保温两种工作状态，由机内温控开关S0自动控制，从说明书上收集到如下表的参数和如图所示的电路原理图．若该电热饮水机的加热效率为70%，现将水箱内装满20℃的水，加热到（1）当开关S闭合，S0断开时，饮水机处于保温状态（选填“加热”或“保温”）（2）电阻R2的阻值（3）本次电热饮水机的加热时间．分析电路功率大小可知饮水机处于哪种工作状态；P=P=得：=1210==24．某同学设计了一个电加热器，有加热状态和保温状态，如图所示．发热体AB是一根阻值为500Ω的电阻丝，C、D是电阻丝AB上的两点，S1是温控开关．当开关S1断开时，加热器处于保温状态．当开关S1闭合，S接a或接b 时，加热器分别处于两个不同的加热状态．已知电加热器在三个状态中，每分钟放出的热量之比是20：10：3，在保温状态中，电阻丝CD两端的电压是33V，（电源电压不变，电阻丝电阻不随温度变化）求：（1）电源电压．（2）电加热器处于保温状态中每分钟放出的热量．Rt=Q=Q=Rt=Q=t t t t===，==，R可得：，即==t=×25．某种电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从它的说明书上收集到如下数据（1）当S闭合，S0断开时，饮水机处于保温（填“加热”或“保温”）状态．（2）求：①保温时的电流；②电阻R1．（3）将一满热水箱的水从20℃加热到80℃需要吸收多少热量？若加热效率为90%，需要加热多长时间？[1L=1×10﹣3m3，c=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]．水分析电路功率大小可知饮I=计算出消耗的电能，又知道加热时的功率，可利用时t=计算出P==P==P==48.4由并联电路特点知：=+=+，W==t==。

一、初中物理电功率的综合计算问题1．如图甲所示电路，电源电压不变，R1 是定值电阻，R2 是滑动变阻器。

闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．定值电阻R1的阻值为10ΩB．电源电压为 9VC．定值电阻R1消耗的电功率变化了 4.05W D．滑动变阻器消耗的最大功率为 1.8W【来源】2020年重庆市育才中学中考模拟物理试题【答案】D【解析】【分析】【详解】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。

AB．当R2接入电路中的电阻为零时，电路中的电流最大，此时电路为R1的简单电路，由图象可知，电路中的最大电流I最大=1.2A，由I=UR可得，电源的电压U=I最大R1=1.2A×R1 -------①当R2接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知，电路中的最小电流I最小=0.3A，电压表的最大示数U2=4.5V，因串联电路中总电压等于各分电压之和，所以电源的电压U=I最小R1+U2=0.3A×R1+4.5V-------②因电源的电压不变，所以1.2A×R1=0.3A×R1+4.5V解得：R1=5Ω，则电源电压U=I大R1=1.2A×5Ω=6V故AB错误；C．由P=I2R可得定值电阻电功率的最小值P1最小=I最小2R1=（0.3A）2×5Ω=0.45W定值电阻电功率的最大值P1最大=I最大2R1=（1.2A）2×5Ω=7.2W所以定值电阻电功率的变化量ΔP1=P1最大-P1最小=7.2W-0.45W=6.75W故C 错误；D ．由图乙可知，滑动变阻器消耗的功率为P 2=I 2R =(12UR R +)2⨯R 2=()2225ΩU R ⨯+R 2=()22225ΩU R R +=()22225Ω20ΩU R R -+ 当R 2=5Ω时，P 2有最大值P 2max =220ΩU =()26V 20Ω=1.8W故D 正确。
