2013年中考物理压轴题解题方法--有关电压与电功率的中考物理压轴题

中考物理电学压轴题的命题方向及解答方法中考物理电学压轴题是中考物理试卷中的重要组成部分，通常会涉及多个知识点和复杂的问题，需要学生具备扎实的物理基础和较强的解题能力。

本文将从命题方向和解答方法两个方面进行探讨。

一、命题方向中考物理电学压轴题的命题方向主要集中在以下几个方面：电路分析和设计：题目通常会给出复杂的电路图，要求学生根据题目要求进行分析和设计，确定电路的连接方式、电流和电压的大小和方向等。

欧姆定律和功率计算：欧姆定律和功率是电学中的基础概念，中考电学压轴题中经常出现与欧姆定律和功率相关的计算题。

电阻的串并联及变化：电阻的串并联及变化也是中考电学压轴题的常见考点，题目通常会给出不同电阻之间的串并联关系，要求学生分析电阻的变化对电路的影响。

动态电路分析：动态电路是中考电学压轴题的难点之一，题目通常会要求学生根据题目描述的情境，分析电路中的电流、电压、电阻等物理量的变化情况。

简单逻辑电路：简单逻辑电路是中考电学压轴题的另一个难点，题目通常会涉及到开关、继电器等简单的逻辑电路，要求学生根据题目要求设计出相应的电路。

二、解答方法针对不同类型的电学压轴题，可以采用不同的解答方法：电路分析和设计题：首先应读懂题目，明确题目要求；其次是根据题意画出相应的电路图；然后根据电路图进行电路分析，确定各元件的作用和连接方式；最后根据题目要求进行设计和计算。

欧姆定律和功率计算题：首先应读懂题目，明确题目中给出的物理量和单位；其次根据欧姆定律和功率的计算公式进行计算；最后对答案进行整理和化简。

电阻的串并联及变化题：首先应读懂题目，明确题目中给出的电阻之间的关系；其次根据串并联电阻的计算公式进行计算；最后分析电阻的变化对电路的影响。

动态电路分析题：首先应读懂题目，明确题目中描述的情境；其次根据情境对电路进行分析；最后根据分析结果进行计算和答案整理。

简单逻辑电路题：首先应读懂题目，明确题目中给出的条件和要求；其次根据条件和要求设计出相应的电路图；最后对答案进行整理和化简。

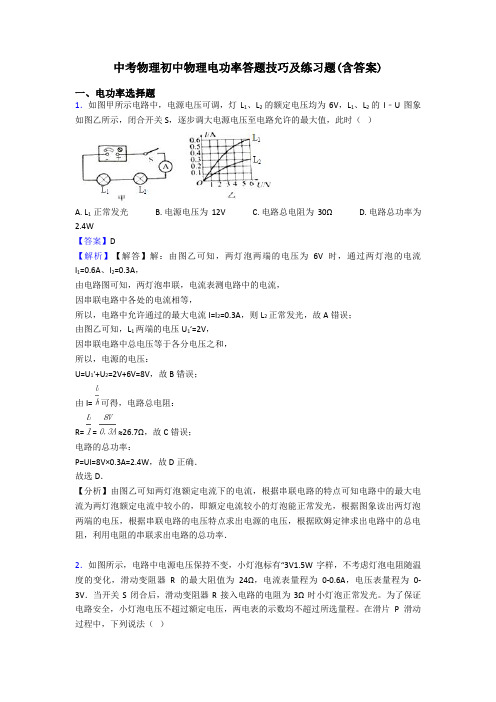

中考物理初中物理电功率答题技巧及练习题(含答案)一、电功率选择题1．如图甲所示电路中，电源电压可调，灯L1、L2的额定电压均为6V，L1、L2的I﹣U图象如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时（）A. L1正常发光B. 电源电压为12VC. 电路总电阻为30ΩD. 电路总功率为2.4W【答案】D【解析】【解答】解：由图乙可知，两灯泡两端的电压为6V时，通过两灯泡的电流I1=0.6A、I2=0.3A，由电路图可知，两灯泡串联，电流表测电路中的电流，因串联电路中各处的电流相等，所以，电路中允许通过的最大电流I=I2=0.3A，则L2正常发光，故A错误；由图乙可知，L1两端的电压U1′=2V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U1′+U2=2V+6V=8V，故B错误；由I= 可得，电路总电阻：R= = ≈26.7Ω，故C错误；电路的总功率：P=UI=8V×0.3A=2.4W，故D正确．故选D．【分析】由图乙可知两灯泡额定电流下的电流，根据串联电路的特点可知电路中的最大电流为两灯泡额定电流中较小的，即额定电流较小的灯泡能正常发光，根据图象读出两灯泡两端的电压，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电路的总功率．2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。

为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。

在滑片P滑动过程中，下列说法（）①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA. 只有正确B. 只有正确C. 只有正确D. 都正确【答案】 C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由P= 可得灯泡的电阻：R L= = =6Ω，由P=UI可得，灯泡正常发光时通过的电流：I额= = =0.5A，由题知，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I额R串=I额×（R+R L）=0.5A×（3Ω+6Ω）=4.5V；故①正确；（2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I最大=I额=0.5A，电路中的总电阻：R最小= = =9Ω，滑动变阻器连入电路中的最小阻值：R最小=R总-R L=9Ω-6Ω=3Ω，由于电压表量程为0-3V，当电压表的示数最大为U滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L′=U-U滑′=4.5V-3V=1.5V，此时电路的电流为：I最小= = =0.25A，滑动变阻器接入电路的最大阻值：R最大= = =12Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（3）小灯泡的最小功率：P L最小=I最小2R L=（0.25A）2×6Ω=0.375W；故③错误；（4）电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故④正确。

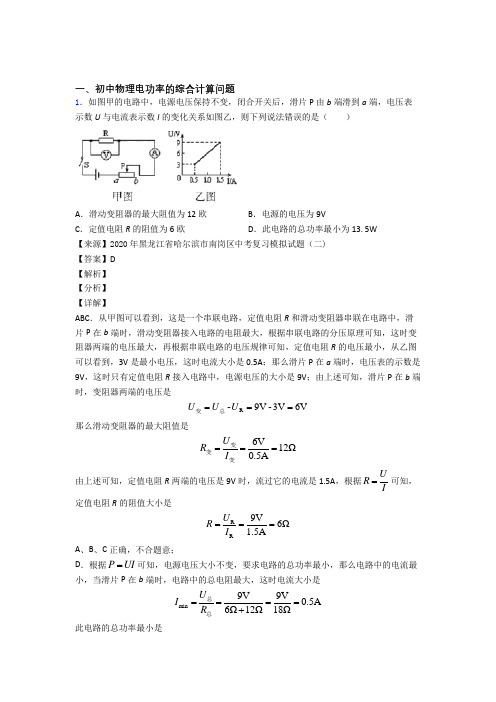

一、初中物理电功率的综合计算问题1．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙，则下列说法错误的是（ ）A ．滑动变阻器的最大阻值为12欧B ．电源的电压为9VC ．定值电阻R 的阻值为6欧D ．此电路的总功率最小为13. 5W 【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（二)【答案】D【解析】【分析】【详解】 ABC ．从甲图可以看到，这是一个串联电路，定值电阻R 和滑动变阻器串联在电路中，滑片P 在b 端时，滑动变阻器接入电路的电阻最大，根据串联电路的分压原理可知，这时变阻器两端的电压最大，再根据串联电路的电压规律可知，定值电阻R 的电压最小，从乙图可以看到，3V 是最小电压，这时电流大小是0.5A ；那么滑片P 在a 端时，电压表的示数是9V ，这时只有定值电阻R 接入电路中，电源电压的大小是9V ；由上述可知，滑片P 在b 端时，变阻器两端的电压是R -9V -3V 6V U U U ===总变那么滑动变阻器的最大阻值是6V 12Ω0.5AU R I ===变变变 由上述可知，定值电阻R 两端的电压是9V 时，流过它的电流是1.5A ，根据U R I =可知，定值电阻R 的阻值大小是R R 9V 6Ω1.5AU R I === A 、B 、C 正确，不合题意； D ．根据P UI =可知，电源电压大小不变，要求电路的总功率最小，那么电路中的电流最小，当滑片P 在b 端时，电路中的总电阻最大，这时电流大小是min 9V 9V 0.5A 6Ω12Ω18ΩU I R ====+总总 此电路的总功率最小是min min 9V 0.5A 4.5W P U I ==⨯=总电路的总功率最小是4.5W ，D 错误，符合题意。

故选D 。

2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（） 【来源】2020年天津市和平区中考一模物理试题【答案】BC【解析】【分析】【详解】 由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。

2013年中考物理压轴题解题方法--有关电动机的中考物理压轴题
与电动机有关的压轴题在全国各省市的中考试卷也经常出现（如，2012年四川宜宾卷第18题、2012年浙江杭州卷第34题、2011年浙江杭州卷第34题、2010年广东梅州卷第27题、2010年广西河池卷第32题，等等）．这类考题往往将电、力等知识综合在一起进行考查，体现了不同“版块”知识间的联系．下面，我就以2012年四川宜宾卷第18题为例，和同学们共同认识这一题型．
现的错误有
两点：一、根据欧姆定律计算电流，这是没有认清电动机是非纯电阻电路，不适用欧姆定律；二、认为电流是25 A，这是想当然的做法，题中指出最大电流不超过25 A，并不是说一定是25 A.
有什么值得一学
任何规律、公式都有一定的适用范围，欧姆定律也不例外．一般来说，在初中范围内，欧姆定律只适用于纯电阻电路，也是电流全部转化为内能，放出热量的电路，一般的定值电阻都可看做是纯电阻电路；而电动机在工作时，主要把电能转化为机械能，只产生少量的热量，属于非纯电阻电路，不适用于欧姆定律。

一、初中物理电功率的综合计算问题1．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【来源】2011-2012学年北京市西城区九年级第一学期期末考试物理卷 【答案】D 【解析】 【分析】 【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23UR R =0.3A ，P =0.3U当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2UR =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。

故选D 。

2．如图所示，将灯L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中，在图甲中灯L １的功率为4W ，在图乙中灯L １的功率为9W 。

设灯丝电阻不变。

下列说法中正确的是A ．甲、乙两图电路消耗的总功率之比是3:2B ．甲、乙两图中灯L 1两端的电压之比是2:3C ．L 1、L 2两灯灯丝电阻之比是2:1D ．乙图中灯L 1、L 2的功率之比是2:1【来源】河南省焦作市2018-2019学年九年级（上)期末检测物理试题 【答案】BC 【解析】 【详解】B ．由图甲知道，两灯串联，根据题意，由2U P R=知道，21114U P W R ==， 由图乙知道，两灯并联，所以U =U 1′=U 2′，由2U P R=知道，2119U P W R '==， 所以，21211221114949P P U R U W U U W R ===='，解得甲、乙两图中灯L 1两端的电压之比是：11123U U U U ==' ， 故B 正确；C ．由于U 1 =23U ，根据串联电路的电压特点知道，U 2 =13U ，由串联电路的分压原理知道，L 1、L 2两灯灯丝电阻之比是：1122223113UR U R U U === ， 故C 正确；D ．乙图中灯L 1、L 2并联，两端电压相等，由2U P R=知道，灯L 1、L 2的功率之比是：2121221212U R R U R P P R '==='， 故D 错误；A ．甲电路中电流是：12222=23U U UI R R R R R ==++串乙电路中电流是：122223=22U U U U U I R R R R R +=+=并， 由P=UI 知道，甲、乙两图电路消耗的总功率之比是：2232=392UU P R U P U R ⨯=⨯甲乙，故A 错误。

初中物理力电综合压轴题解题技巧和方法初中物理力电综合压轴题的解题技巧和方法可以从以下几个方面入手：
1.审题与建模：解题的第一步是审题，需要仔细阅读题目，明确题目所给的
条件和问题。

同时，要建立清晰的物理模型，可以根据题目描述将物理模型画出来，帮助理解题意。

2.受力分析：对于力学问题，首先要对物体进行受力分析，明确物体受到的
力以及力的方向。

在分析时，要注意考虑物体的平衡状态以及运动状态。

3.电路分析：对于电学问题，要明确电路的连接方式以及电流、电压的大小
和方向。

可以使用欧姆定律等基本电学知识来分析电路。

4.运动分析：对于运动学问题，要明确物体的运动状态和运动过程。

可以通
过画运动轨迹图或速度时间图来帮助理解。

5.能量分析：对于能量学问题，要明确物体在运动过程中能量的转化情况。

可以通过画能量转化图来帮助理解。

6.解题思路：在解题时，可以采用逆向思维、数形结合、等效替代等解题方
法，找到解题的突破口。

同时，要注意解题的步骤和格式，保持卷面的整洁。

7.练习与反思：最后，要通过大量的练习来提高解题能力。

在练习过程中，
要注重反思和总结，找到自己的不足之处，不断完善自己的解题技巧和方法。

总之，解答初中物理力电综合压轴题需要灵活运用所学知识，建立清晰的物理模型，进行受力分析、电路分析、运动分析和能量分析等。

同时，要注重审题和练习，不断提高自己的解题能力。

一、初中物理电功率的综合计算问题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。

【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3UR I I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意； 故选D 。

一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S，当滑片置于变阻器的B端时，电压表的示数为6V，R1的功率为3.6W；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列判断正确的是A．电源电压为10VB．R1的阻值为20ΩC．滑动变阻器R2的最大阻值为20ΩD．滑片P在中点时，R1的电功率为6.4W【答案】D【解析】【分析】本题考查动态电路，主要应用串联电路的特点、欧姆定律、电功率来解答【详解】A．由电路图可得，两个电阻串联，电压表测变阻器的电压，当滑片P置于B端时，R2的阻值最大。

此时电阻R2的电压U2=6V，R1的电功率P1=3.6W。

假设此时R1两端的电压是U1，则有：1212U UIR R==即得①式1126VUR R=当P置于变阻器中点时，变阻器的电阻变为212R。

即变阻器的电阻变小，根据串联电路的电阻特点得，电路总电阻变小，而电源电压不变，再由欧姆定律UIR=总总得，电路电流变大。

而电阻R1的阻值不变，那么它的电压变大，变阻器两端的电压会变小，所以电压表示数变化了2V，即是变阻器此时的电压U2´= U2－2V=6V－2V=4V电阻R1的电压U1´= U1+2V则有：121´´´2´U U I R R ==即得②式1122V 4V12U R R +=联合①②式得R 1=R 2而U 2=6V ，根据串联电路的特点：串联电路中，两个电阻的阻值相等，那么两个电阻两端的电压也相等，可得，U 1=U 2=6V所以电源电压U =U 1+U 2=6V+6V=12V故A 不正确BC ．滑片P 置于变阻器的B 点时，电阻R 1的功率P 1=3.6W ，则()221116V 10Ω3.6W U R P === 变阻器的最大阻值R 2=R 1=10Ω，故BC 都不正确 D ．当滑片P 置于变阻器中点时，变阻器的电阻22´15Ω2R R == 此时电路的总电阻1´210Ω5Ω15ΩR R R =+=+=总电流´12V 0.8A 15ΩU I R ===总 那么R 1的电功率11´22´(0.8A)10Ω 6.4W P I R ==⨯=故D 正确2．如图所示是一个利用电磁继电器的温度自动控制装置。

中考物理压轴题解题方法--有关电压与电功率压轴题
电能表是中考试卷中的老面孔，多出现在计算类填空题中，但是近年来也出现在压轴题中这些与电能表有关的考题的共同特点是都需要利用表盘上的信息，计算用电器消耗的电能、实际功率等相关物理
量．
(1)、(2)小题
第二步，灯闪盘转算电能
解答有关电能表的计算题时，如果已知条件中有在某段时间内电能表的“指示灯闪烁的次数”或“表盘转动的圈数”，则结合电能表表盘上相关的参数（如题图所示电能表表盘上的“1 600 imp/kW-h”）可计算出用电器实际消耗的电能及电功率。

第三步，功率电压休戚共。

一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。

当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。

在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【来源】重庆南开融侨中学2019-2020学年九年级（下)开学测试物理试题 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑； 故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U UR R =； 即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩU P P P P R =+=+最大额额；故D 正确。
