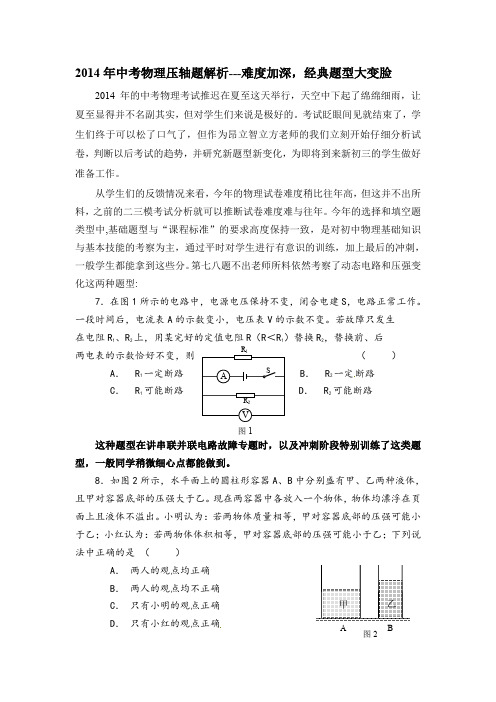

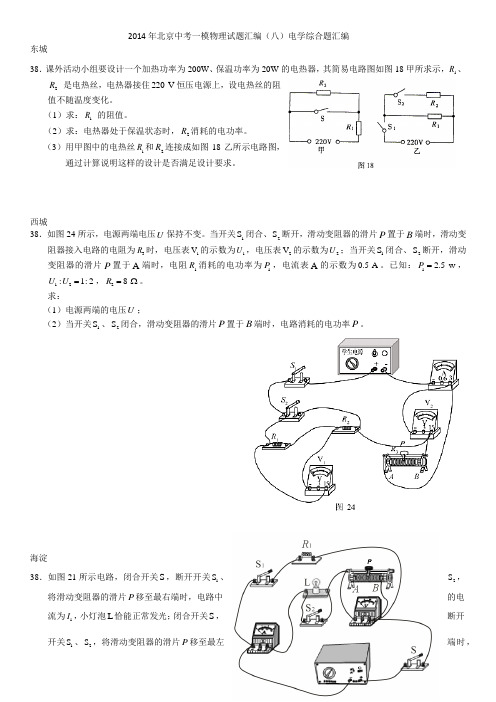

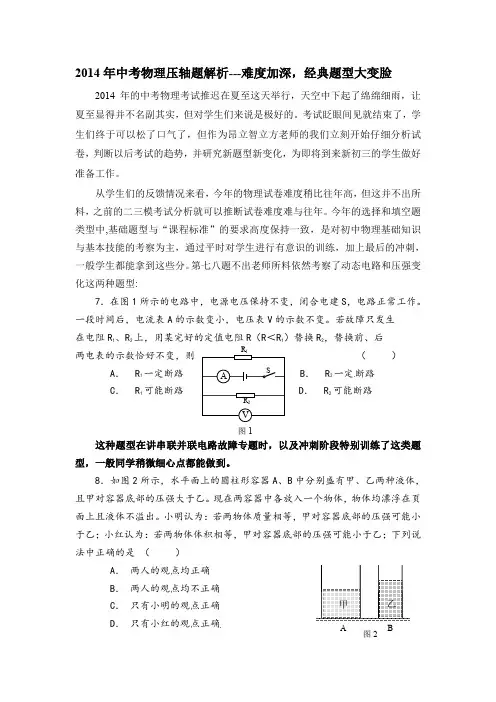

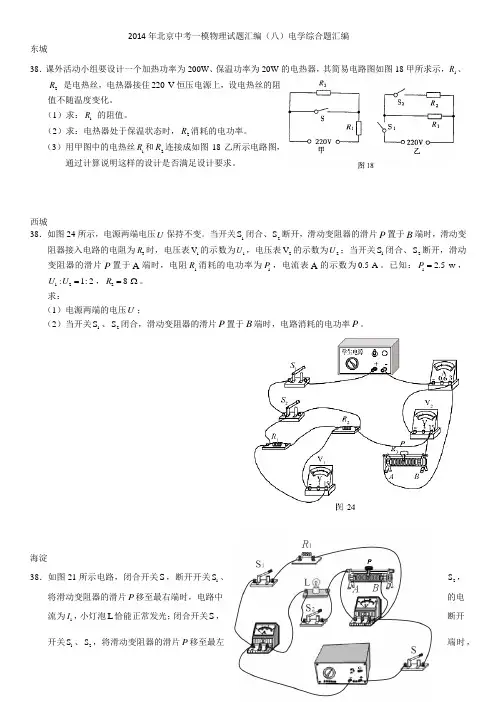

2014年北京中考一模物理试题汇编（八）电学综合题汇编东城38．课外活动小组要设计一个加热功率为200W 、保温功率为20W 的电热器，其简易电路图如图18甲所求示，1R 、2R 是电热丝，电热器接住220V 恒压电源上，设电热丝的阻值不随温度变化。

（1）求：1R 的阻值。

（2）求：电热器处于保温状态时，2R 消耗的电功率。

（3）用甲图中的电热丝1R 和2R 连接成如图18乙所示电路图，通过计算说明这样的设计是否满足设计要求。

西城38．如图24所示，电源两端电压U 保持不变。

当开关1S 闭合、2S 断开，滑动变阻器的滑片P 置于B 端时，滑动变阻器接入电路的电阻为3R 时，电压表1V 的示数为1U ，电压表2V 的示数为2U ；当开关1S 闭合、2S 断开，滑动变阻器的滑片P 置于A 端时，电阻1R 消耗的电功率为1P ，电流表A 的示数为0.5A 。

已知：1 2.5w P =，12:1:2U U =，28R =Ω。

求：（1）电源两端的电压U ；（2）当开关1S 、2S 闭合，滑动变阻器的滑片P 置于B 端时，电路消耗的电功率P 。

海淀38．如图21所示电路，闭合开关S ，断开开关1S 、2S ，将滑动变阻器的滑片P 移至最右端时，电路中的电流为1I ，小灯泡L 恰能正常发光；闭合开关S ，断开开关1S 、2S ，将滑动变阻器的滑片P 移至最左端时，电路中的电流为2I ，小灯泡L 的电功率L P 是其额定电功率的916，滑动变阻器的电功率为0P ；保持滑动变阻器的滑片P 在最左端，闭合开关S 、1S 和2S ，阻值为1R 的定值电阻的电功率1P 为1W ，此时电路的总功率P 总与0P 之比为20:1。

设电路工作过程中电源两端的电压及小灯泡的电阻值保持不变，滑动变阻器的最大阻值班为2R 。

求：（1）1I 与2I 的比值； （2）1R 与2R 的比值； （3）P 总的大小。

朝阳40．如图22所示电路，电源电压保持不变，小灯泡标有“3V 0.3A ”，且灯丝电阻不随温度变化，1R 为定值电阻，1V 和2V 是两块相同的电压表。

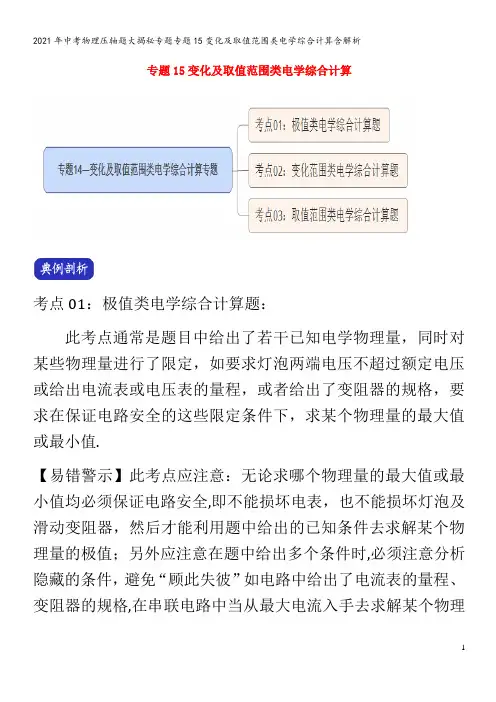

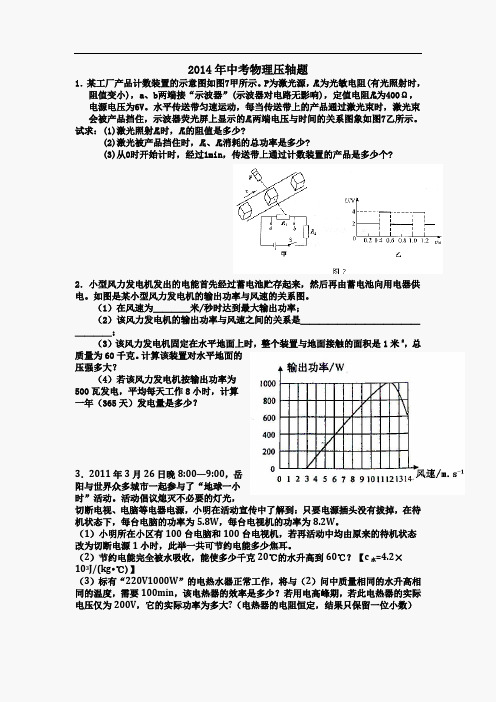

2014年中考物理压轴题1．某工厂产品计数装置的示意图如图7甲所示。

P为激光源，R1为光敏电阻(有光照射时，阻值变小)，a、b两端接“示波器”(示波器对电路无影响)，定值电阻R2为400Ω，电源电压为6V。

水平传送带匀速运动，每当传送带上的产品通过激光束时，激光束会被产品挡住，示波器荧光屏上显示的R1两端电压与时间的关系图象如图7乙所示。

试求：(1)激光照射R1时，R1的阻值是多少?(2)激光被产品挡住时，R1、R2消耗的总功率是多少?(3)从0时开始计时，经过1min，传送带上通过计数装置的产品是多少个?2．小型风力发电机发出的电能首先经过蓄电池贮存起来，然后再由蓄电池向用电器供电。

如图是某小型风力发电机的输出功率与风速的关系图。

（1）在风速为＿＿＿＿米/秒时达到最大输出功率；（2）该风力发电机的输出功率与风速之间的关系是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；（3）该风力发电机固定在水平地面上时，整个装置与地面接触的面积是1米2，总质量为60千克。

计算该装置对水平地面的压强多大？（4）若该风力发电机按输出功率为500瓦发电，平均每天工作8小时，计算一年（365天）发电量是多少？3．2011年3月26日晚8:00—9:00，岳阳与世界众多城市一起参与了“地球一小时”活动。

活动倡议熄灭不必要的灯光，切断电视、电脑等电器电源，小明在活动宣传中了解到：只要电源插头没有拔掉，在待机状态下，每台电脑的功率为5.8W，每台电视机的功率为8.2W。

（1）小明所在小区有100台电脑和100台电视机，若再活动中均由原来的待机状态改为切断电源1小时，此举一共可节约电能多少焦耳。

（2）节约电能完全被水吸收，能使多少千克20℃的水升高到60℃？【c水=4.2×103J/(kg•℃)】（3）标有“220V1000W”的电热水器正常工作，将与（2）问中质量相同的水升高相同的温度，需要100min，该电热器的效率是多少？若用电高峰期，若此电热器的实际电压仅为200V，它的实际功率为多大?（电热器的电阻恒定，结果只保留一位小数）4、图甲是内胆为铝质材料的电饭锅，内部电路如图乙所示，R1是加热电阻，阻值为48.4Ω；R2是限流电阻，阻值为484Ω。

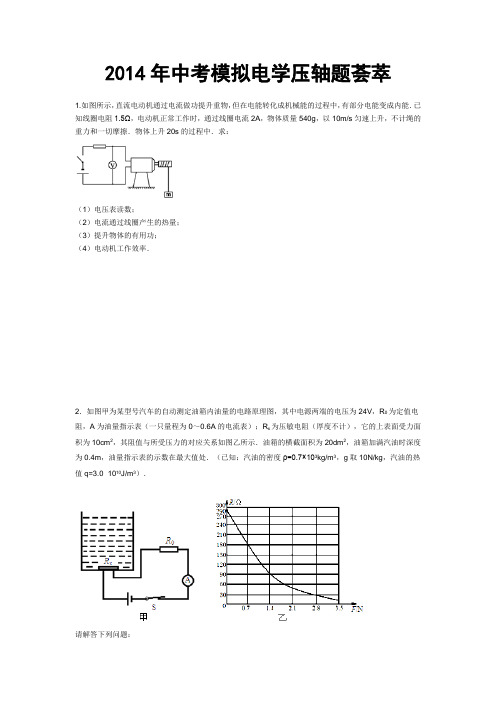

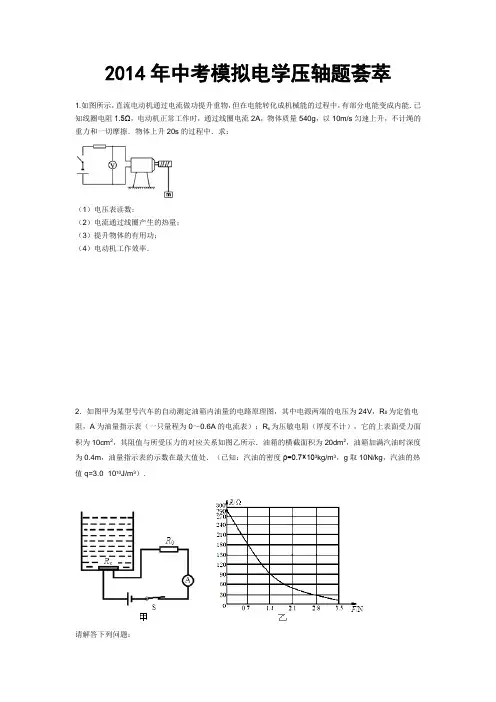

2014年中考模拟电学压轴题荟萃1.如图所示，直流电动机通过电流做功提升重物，但在电能转化成机械能的过程中，有部分电能变成内能．已知线圈电阻1.5Ω，电动机正常工作时，通过线圈电流2A，物体质量540g，以10m/s匀速上升，不计绳的重力和一切摩擦．物体上升20s的过程中．求：（1）电压表读数；（2）电流通过线圈产生的热量；（3）提升物体的有用功；（4）电动机工作效率．2．如图甲为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压为24V，R0为定值电阻，A为油量指示表（一只量程为0～0.6A的电流表）；R x为压敏电阻（厚度不计），它的上表面受力面积为10cm2，其阻值与所受压力的对应关系如图乙所示．油箱的横截面积为20dm2，油箱加满汽油时深度为0.4m，油量指示表的示数在最大值处．（已知：汽油的密度ρ=0.7×103kg/m3，g取10N/kg，汽油的热值q=3.0×1010J/m3）．请解答下列问题：（1）当油箱装满汽油时，压敏电阻R x上表面受到的压力是多大？（2）当油箱装满汽油时，定值电阻R0的阻值是多大？当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（3）当该车匀速行驶1h消耗10L（1L=1dm3）汽油时，汽油完全燃烧放出的热量有30%转化成汽车的有用功，则汽车在这段时间的功率是多少？3．如图所示，是某型号电压力锅简化的工作电路．R0是阻值为484Ω的保温电阻，R1是规格为“220V 800W”的主加热电阻，R2是副加热电阻．用电压力锅分为“加热升压→保压→保温”三阶段，通过如图乙所示的锅内工作压强与时间“（P-t）”关系图象可了解其工作过程：接通电源，启动智能控制开关S，S自动接到a．同时S1自动闭合，电压力锅进入加热升压状态；当锅内工作压强达80kPa时，S1自动断开，进入保压状态，当锅内工作压强降至60kPa时，S1又会自动闭合；当保压状态结束，S自动接到b，进入保温状态．请回答如下问题：（1）R1正常工作时的阻值是多大？（2）电压力锅煮饭时，在正常加热升压和保压状态共耗电0.25kW•h，则R2的额定功率是多大？（3）电压力锅正常工作时的最大电流是多大？4．目前，小汽车已进入寻常百姓家．如图1所示为某汽车公司自动测定油箱内油面高度的电路原理图．其中电源电压恒为12V，R0为定值电阻．为油量表（实际是一只量程为0-0.6A的电流表），R x为压敏电阻（其电阻值随电阻表面受到的液体压强增大而减小）．关于压敏电阻R x的阻值与所受汽油压强的关系如33（1）该汽车油箱是长方体形容器，底面积为0.3m，油箱内汽油高度达到18cm时，油箱即装满，则油箱装满时汽油的质量是多少？（2）油箱装满时，油量表的示数如图2所示，求定值电阻R0的值．（3）当油箱内汽油用完时，油量表的指针指向某一位置，求此位置所对应的电流值．（4）为了测试该汽车的油耗，将汽车油箱装满后，沿高速公路行驶300km的路程，油量表的指针向左逐渐偏转到“E”，如图3所示，问该汽车每行驶100km消耗汽油多少L（1L=1dm3）？5．灯泡L 标着“6V6W”，求：（1）灯泡L正常发光时的电流和电阻（2）如图1所示，把灯泡L与电压恒为6V 的电源相接，在t=0s时刻，合上开关S，测得流过灯泡L的电流与通电时间关系如图2所示．①合上开关S瞬间，流过灯泡的电流多大？②哪一时刻开始灯泡正常发光？③合上开关瞬间灯泡的电阻为R1，正常发光时电阻为R2，求R1/R26．在如图所示的电路中，电流表的量程为0～0.6A，电压表的量程为0～15V，电源电压U=18V．灯泡的阻值保持不变．（请画出每个小题的等效电路图）（1）闭合开关S1、S3时，电路消耗的功率为16.2W，则灯泡R1的阻值为多少？（2）闭合开关S1、S2、S3时，电路消耗的总功率为27W，则灯泡R2的阻值为多少？（请写出该小题的解题思路后再求解）（3）闭合开关S4．然后，分别闭合S1、S2，在不损坏电流表、电压表的情况下，通过调节滑动变阻器，使电路中的电流都达到允许的最大值．这两种情况滑动变阻器消耗的功率之比为多少？7．科技小组的同学们制作了一个多档位电热器模型．为了分析接入电路的电阻对电热器电功率的影响，他们将电表接入电路中，如图所示．当只闭合开关S1时，电压表的示数为U1，电阻R3消耗的电功率为P3；当只闭合开关S2时，电压表的示数为U2，电阻R3消耗的电功率为P′3，测得此时电阻R2消耗的电功率为0.9W．已知3U1=U2，P3=9P'3，电源两端电压保持不变．求：（1）在只闭合开关S1和只闭合开关S2两个工作状态下，通过电阻R3电流的比值．（2）电阻R2与电阻R3的比值．（3）此电路消耗的最大电功率．（请在解题步骤中画出相应的等效电路图．）8．如图所示是某煲汤用的电热锅的工作电路图，ND为标有“6V100mA”的指示灯，R1为限流电阻，R2、R3是阻值分别为423.5Ω、60.5Ω的发热电阻．接通电源，闭合S1、S2，电热锅开始加热，当锅内水温达到100℃时，S2自动断开，S1仍闭合，维持小火炖煮．求：（1）要使指示灯正常发光，R1的阻值是多少？（2）小火炖煮时发热电阻的功率是多少？（3）在一个标准大气压下，电热锅将4.5L，20℃的水烧开需要35min，则电热锅的功率是多少？[水的比热容为4.2×103J（kg℃），密度为1.0×103kg/m3]．9．某物理学习小组设计了一个机械自动拉开开关，如图1所示．该装置主要由滑轮组，重物C、铁块D、电磁铁E以及杠杆AB和控制电路组成，重物C通过细绳与动滑轮Q相连，重物C、铁块D分别通过支架固定在杠杆AB两端，支架与杠杆垂直．杠杆的B端置于水平台面上，杠杆可以绕支点O在竖直平面内逆时针转动，自动拉开开关被拉开前，杠杆在水平位置处于平衡状态，已知滑轮Q的质量为0.2kg，OA：OB=3：1，重物C、铁块D的质量分别为1.5kg和3kg，若刚好拉开开关所需的拉力T为6N，D的正上方有一电磁铁，它对D的吸引力大小F与通过的电流I的关系（如图2所示），电源电压为12V，滑动变阻器的最大阻值为20Ω，不计电磁铁电阻，不计细绳、杠杆的重力和一切摩擦，g取10N/kg．求：（1）当控制电路上的电键S断开，杠杆B端对水平台面的压力刚好为零时，与机械自动拉开开关相连的细绳上的拉力是多少？（2）闭合控制电路上的电键S后，当变阻器的滑片移到中点时，自动拉开开关刚好被拉开，则保护电阻R0的电阻值是多少？10．如图甲所示，透明玻璃壳内有一个标有“6V3W”字样的小灯泡L和一个由某种金属材料制成的电阻R，A、B、C是其外露的三个接线柱．图乙为电源电压恒为6V的实验装置，其中M、O、N为三个接线柱．用导线先把，M、N分别与A、B相连，再把O与M相连，闭合开关S，移动滑动变阻器的滑片P，测得多组电压表与电流表的读数，并绘制成如图丙所示的图线．求：（1）小灯泡L正常发光时的电阻．（2）在原来连线的基础上，再用导线连接A、C，闭合开关S，当把滑片P移到最左端时，电流表的示数是多少？（3）拆除上述在A、B、C、M、O、N间所有连接导线．把M、O、N分别与A、B、C相连，闭合开关S，电流表示数为0.35A，此时滑动变阻器连入电路的电阻为2Ω，小灯泡消耗的实际功率为多少？11.图甲是某种压力秤原理示意图，电压表（量程为0-3V）可对应显示压力的大小，已知R0=100Ω．电源电压U=4.5V保持不变，压力传感器R的阻值随所受的压力变化的图象如图乙．（设踏板的重力忽略不计）（1）当一个重力大小为600N的中学生站在压力秤上时，电压表的示数为多少伏特？（2）此时电路所消耗的总功率为多少瓦特？12．化学电池内部的电解液有一定的电阻，这个电阻构成了电池内阻．与新电池相比，旧电池的电压其实并没有发生太大的变化，但它的内阻却变得很大．这就是为什么小灯泡接新电池时很亮，而接旧电池时灯泡几乎不亮的原因．对于旧电池，我们可以将它等效为一个电压恒定不变的新电池与一个定值电阻r串联，如图2所示．为了研究某一电池的电压和内阻，小明设计了如下实验：（1）请根据电路图1，将图3中的实物连接成电路图．（2）如果电路中电流表和电压表的度数如图4所示，则电流表的度数为A，电压表的读数为V，滑动变阻器接入电路部分的电阻与灯泡电阻之和为Ω．（3）通过调节滑动变阻器改变电路的电阻，小明获得了多组U和I的数据，下列描述U和I的关系的图线正确的是A．B．C．D．13．某课外小组制作了一个测量物体质量的电子秤，其原理如图1所示．它主要由四部分构成：托板和水平压力杠杆OBA，标有“10V5W”字样的指示灯L（灯的电阻保持不变），压力传感器R（电阻值会随所受压力大小变化的可变电阻），显示质量大小的仪表（实质是电流表）．已知电源电压为10V，OB=6cm，OA=30cm．压力传感器R的阻值与所受压力的关系如图2所示．若不计托板和杠杆组件的质量，不计摩擦．求：（1）指示灯L的电阻；（2）当压力传感器R的电阻为30Ω时，指示灯L的实际功率；（3）当电流表的示数为0.1A时，电子秤托板上物体的质量．14．如图所示的电路中，电源电压保持不变．灯泡标有“2V2W”字样．闭合开关S，当滑片P置于a点时，灯泡正常发光，电压表V1的示数为4V；当滑片P置于b点时，电压表V1与电压表V2的示数之比为8：11．己知滑片P分别置于a、b两点时，灯泡消耗的功率之比为4：1，（灯丝电阻不随温度改变）求：（1）灯丝电阻．（2）滑片P分别置于a、b两点时，电路中的电流之比．（3）R0的阻值．15．图甲是某班科技小组设计的风力测定装置示意图，图乙是其电路图．电阻R′随风力变化关系如图丙所示．已知电源电压恒为9V，定值电阻R0=2Ω，电压表量程为0～3V．使用该装置测定风力，则（1）电阻R′的阻值随风力的增大怎样变化？（2）求无风时电压表的示数．（3）如果保持电压表量程不变，且只能在电路中增加一个电阻R，使该装置能测量的最大风力增加到900N，计算电阻R的阻值，并说明其连接方式．（4）计算改装后该装置电路总功率的变化范围．（计算结果保留一位小数）16．额定电压为2.5V的小灯泡连入如图甲所示的电路中，电源电压保持不变，滑动变阻器R0的最大电阻为10Ω．闭合开关S，滑片从b端向a端滑动，直到小灯泡正常发光，得到如图乙所示的I-U图象．求：（1）小灯泡的额定功率．（2）滑片在b端时小灯泡的电阻．（3）电源电压．17．如图所示，灯L上标有“6V3W”字样（不考虑温度对灯泡电阻的影响），电阻R1=20Ω．求：（1）灯泡的电阻；（2）当开关S1闭合，S2、S3都断开时，灯L正常发光，电源电压；（3）开关S1、S2、S3都闭合，且滑片P在b端时，电流表的示数为2.4A，滑动变阻器R2的最大阻值；（4）当开关S1断开，S2、S3都闭合，且滑片P在a、b间中点时，在1min内滑动变阻器产生的热量．18．在青少年科技创新活动中，小明同学利用所学物理知识设计了一个电子拉力计，如图甲是其原理图．硬质弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R接触良好且摩擦不计）．定值电阻R0=5Ω，R是一根长为L=5cm的均匀电阻线（阻值跟长度成正比），其最大阻值为R=25Ω，电源电压为U=3V，电压表的量程为0～3V，当不拉拉环时，金属滑片P刚好处于b端．已知该弹簧伸长的长度△L与所受拉力F的关系如图乙所示，闭合开关S，求：（1）当拉环将滑片P拉到a端时，弹簧的伸长量为5cm，由图乙可知拉环所受拉力是多少？（2）当不拉拉环时，电压表读数是多少？（3）请你推导出此电子拉力计的拉力F与电压表示数U x的关系式？19．某中学物理兴趣小组开展活动时，老师拿给同学们一个小灯泡、一个符合测量要求的电压表和电阻箱，另有合适的电源、开关等．要求测量出该小灯泡的额定功率．同学们先查看了小灯泡的铭牌，发现铭牌上只能看见“6V”字样．于是，同学们设计了如图所示的电路进行测量．图中R是电阻箱，电源电压恒定，不考虑温度对灯泡电阻的影响．请你回答下列问题：（1）电路闭合后，逐渐减小电阻箱R接入电路的电阻，当R接人电阻为48Ω时，电压表读数为l2V，当R接入电阻为38Ω时，电压表读数为11.4V，根据这两组数据，请你通过计算，求出电源的电压？（2）要测量出小灯泡的额定功率，此时伏特表的读数应该调为多少？电阻箱R接入电路的电阻是多少？小灯泡的额定功率是多少？20．现有一个电源电压为10V的电源和一个“12V，12W”的灯泡，灯泡的电流随电压变化关系图象如图所示．（1）把电源和灯泡构成一个闭合电路，求灯泡的电功率；（2）若在（1）问的电路中再串联一个规格为“20Ω”的滑动变阻器和量程为0-0.6A的电流表，求滑动变阻器接入电路电阻的最小值；（3）若把该电源和一个定值电阻R0=10Ω以及上述滑动变阻器构成串联电路，求滑动变阻器R电功率的最大值．。

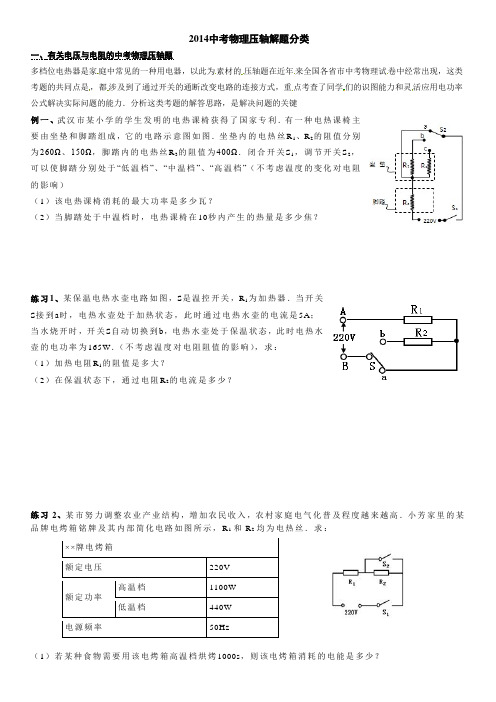

2014中考物理压轴解题分类一、有关电压与电阻的中考物理压轴题多档位电热器是家庭中常见的一种用电器，以此为素材的压轴题在近年来全国各省市中考物理试卷中经常出现，这类考题的共同点是，都涉及到了通过开关的通断改变电路的连接方式，重点考查了同学们的识图能力和灵活应用电功率公式解决实际问题的能力．分析这类考题的解答思路，是解决问题的关键例一、武汉市某小学的学生发明的电热课椅获得了国家专利．有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如图．坐垫内的电热丝R 1、R 2的阻值分别为260Ω、150Ω，脚踏内的电热丝R 3的阻值为400Ω．闭合开关S 1，调节开关S 2，可以使脚踏分别处于“低温档”、“中温档”、“高温档”（不考虑温度的变化对电阻的影响）（1）该电热课椅消耗的最大功率是多少瓦？（2）当脚踏处于中温档时，电热课椅在10秒内产生的热量是多少焦？练习1、某保温电热水壶电路如图，S 是温控开关，R 1为加热器．当开关S 接到a 时，电热水壶处于加热状态，此时通过电热水壶的电流是5A ；当水烧开时，开关S 自动切换到b ，电热水壶处于保温状态，此时电热水壶的电功率为165W ．（不考虑温度对电阻阻值的影响），求： （1）加热电阻R 1的阻值是多大？（2）在保温状态下，通过电阻R 2的电流是多少？练习2、某市努力调整农业产业结构，增加农民收入，农村家庭电气化普及程度越来越高．小芳家里的某品牌电烤箱铭牌及其内部简化电路如图所示，R 1和R 2均为电热丝．求：（1）若某种食物需要用该电烤箱高温档烘烤1000s ，则该电烤箱消耗的电能是多少？××牌电烤箱 额定电压220V 额定功率高温档1100W低温档440W 电源频率 50Hz（2）电路中R 1的阻值是多少？（3）该电烤箱在低温档正常工作时，电路中的电流和R 1的功率分别是多少？二、有关电压与电功率的中考物理压轴题电能表是中考试卷中的老面孔，多出现在计算类填空题中，但是近年来也出现在压轴题中，这些与电能表有关的考题的共同特点是都需要利用表盘上的信息，计算用电器消耗的电能、实际功率等相关物理量例二、某同学家的电子式电能表上个月月初、月末的表盘如图所示．表盘上“1600imp/kw•h”表示每用电1kw•h 指示灯闪烁1600次．根据表盘上的信息，回答下列问题： （1）该同学家上个月共用电多少kw•h ？（2）该同学家同时使用的用电器总功率不得超过多少？ （3）若只让一个标有“220V ，484W”的电热器工作3min ，观察到电能表的指示灯闪烁了32次，则该同学家的实际电压是多大？（设电热器的电阻不变）练习3、小明家电能表表盘如图所示，表格中列出了他家主要用电器的相关参数．请根据图表信息解答下列问题：（1）小明家的这些用电器的连接方式应是联（选填“串”或“并”）；（2）电热水壶正常工作，将2kg 水从20℃加热到100℃，用时800s ，求电热水壶的热效率；（3）在用电高峰期，如果将其它用电器都关闭，只让电风扇工作，小明发现电能表转盘在5min 内转了9圈，求电风扇的实际功率．练习4、小明把两电热棒R 1、R 2分别通过规格完全相同的两个电能表接到电压恒为220V 照明电路．电能表转盘每转一圈表明消耗电能5000J ．如图所示，R1、R2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如下表 （1）R 1通电100s 消耗多少电能？（2）R 1的电功率多大？ （3）R1的电阻多大？（4）两杯水用于升温所需消耗电能应相同，而根据表中实验数据知道R1与R2消耗的电能不同．请分析什么原因导致R2消耗的电能比R1的大？用电器 节能灯6盏 电视机 电风扇 电热水壶 额定电压 220V 220V 220V 220V 额定功率每盏20W150W80W1000WR 1 R 2 电能表转盘转过的圈数/圈 2030加热水所用的时间/s100 200三、有关调光灯电路的中考物理压轴题生活中的台灯或舞台的灯光的明暗很多是可以调节的，它们大多是通过改变电流来实现的．为例，和同学们一起分析调光灯电路的原理以及涉及的考点。

4．如图24所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：(1)当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电压表的示数； (2)灯L 的额定功率。

（1）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，等效电路如图甲所示，当开关S 1、S 2 同时闭合，滑片P 滑到a 端时，等效电路如图乙所示，————1分2111'022211211122121216(6)31129271ab L ab L L ab ab L ab L L L Le L R R U U U U R U U R R P UI R UU WA UU V U U VU V P W R P P W +======Ω---------------+=----------------+=Ω=----------------=====---------Ω==------------分分分分分图24 - +解法二：根据题意，由图甲可得，)(1L ab abR R R U U +=① 由图乙可得，)(222abR R U I U P -= ② 将①②联立，且将U 2∶U 1=2∶1，R ab =12Ω，I =2A ，P R 2=12W 代入，解得U = U 2=12V R L =12Ω（2）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，灯L 消耗的功率P L /=91P L ，则I L /=31I L ， I L =3 I L /=3×Lab R R U+=1.5A ，P L =I 2 R L =27W5. 如图19所示电路电源两端电压恒定，定值电阻R 1＝15Ω，忽略灯丝电阻值R L 随温度的变化。

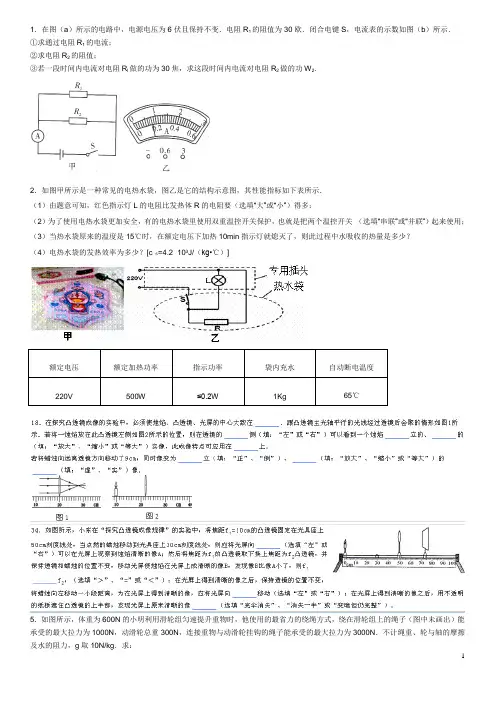

1．在图（a）所示的电路中，电源电压为6伏且保持不变．电阻R1的阻值为30欧．闭合电键S，电流表的示数如图（b）所示．①求通过电阻R1的电流；②求电阻R2的阻值；③若一段时间内电流对电阻R l做的功为30焦，求这段时间内电流对电阻R2做的功W2．5．如图所示，体重为600N的小明利用滑轮组匀速提升重物时，他使用的最省力的绕绳方式，绕在滑轮组上的绳子（图中未画出）能承受的最大拉力为1000N，动滑轮总重300N，连接重物与动滑轮挂钩的绳子能承受的最大拉力为3000N．不计绳重、轮与轴的摩擦及水的阻力，g取10N/kg．求：（1）小明用此滑轮组匀速地将物体全部提出水面，则物体的最大物重不能超过多少？（2）小明用此滑轮组匀速提升一个高为2m，底面积为0.05m2的圆柱体A，若此过程中A始终不露出水面，则A的密度不能超过多少？（3）现有一个与圆柱体A形状完全相同的圆柱体B，其下表面距水面10m．小明用300N的拉力将其以0.1m/s的速度匀速提升了5m．在此过程中，拉力的功率和滑轮组的机械效率各是多少？6．如图所示，灯L上标有“6V3W”字样（不考虑温度对灯泡电阻的影响），电阻R1=20Ω．求：（1）灯泡的电阻；（2）当开关S1闭合，S2、S3都断开时，灯L正常发光，电源电压；（3）开关S1、S2、S3都闭合，且滑片P在b端时，电流表的示数为2.4A，滑动变阻器R2的最大阻值；（4）当开关S1断开，S2、S3都闭合，且滑片P在a、b间中点时，在1min内滑动变阻器产生的热量．请回答下列问题：（1）开关处于位置2时，它放出的是热水还是温水？请求出电热丝R1的阻值．（2）如果进水口的水温是14℃，水龙头1min流出1kg的水，放出热水的水温能达到50℃，此时该水龙头的电热效率是多少？[水的比热容为4.2×103J/（kg•℃）]．20．如图所示是某帆船运动爱好者使用的一款帆船，帆船由船体、帆杆、面积为8m2的三角帆和带有万向节的桅杆组成，质量为20kg，依靠风力在海面上行驶．下表是不同风速下，风能强度值．。

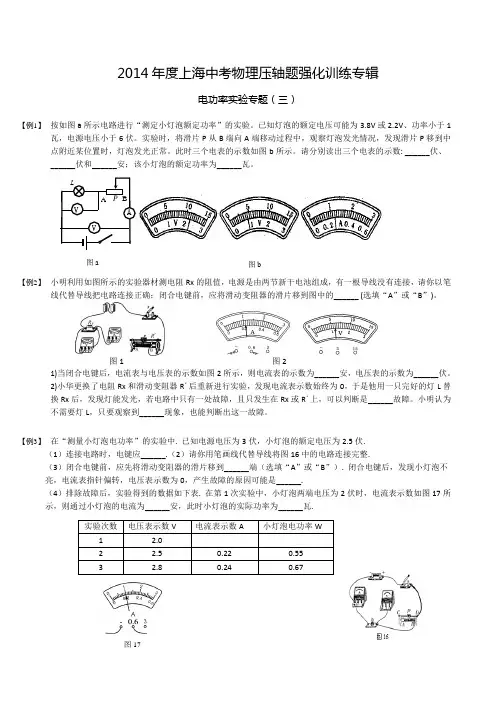

2014年度上海中考物理压轴题强化训练专辑电功率实验专题（三）【例1】 按如图a 所示电路进行“测定小灯泡额定功率”的实验。

已知灯泡的额定电压可能为3.8V 或2.2V 、功率小于1瓦，电源电压小于6伏。

实验时，将滑片P 从B 端向A 端移动过程中，观察灯泡发光情况，发现滑片P 移到中点附近某位置时，灯泡发光正常。

此时三个电表的示数如图b 所示。

请分别读出三个电表的示数: ______伏、______伏和______安；该小灯泡的额定功率为______瓦。

【例2】 小明利用如图所示的实验器材测电阻Rx 的阻值，电源是由两节新干电池组成，有一根导线没有连接，请你以笔线代替导线把电路连接正确；闭合电键前，应将滑动变阻器的滑片移到图中的______ (选填“A ”或“B ”)。

图1 图21)当闭合电键后，电流表与电压表的示数如图2所示，则电流表的示数为______安，电压表的示数为______伏。

2)小华更换了电阻Rx 和滑动变阻器R ´后重新进行实验，发现电流表示数始终为0，于是他用一只完好的灯L 替换Rx 后，发现灯能发光，若电路中只有一处故障，且只发生在Rx 或R ´上，可以判断是______故障。

小明认为不需要灯L ，只要观察到______现象，也能判断出这一故障。

【例3】 在“测量小灯泡电功率”的实验中. 已知电源电压为3伏，小灯泡的额定电压为2.5伏.（1）连接电路时，电键应______.（2）请你用笔画线代替导线将图16中的电路连接完整.（3）闭合电键前，应先将滑动变阻器的滑片移到______端（选填“A ”或“B ”）. 闭合电键后，发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是______.（4）排除故障后，实验得到的数据如下表. 在第1次实验中，小灯泡两端电压为2伏时，电流表示数如图17所示，则通过小灯泡的电流为______安，此时小灯泡的实际功率为______瓦.图b图aVLVBA P A图17实验次数电压表示数V电流表示数A小灯泡电功率W1 2.02 2.5 0.22 0.55 32.80.240.67图1（5）由上表可知，小灯泡的额定功率为______瓦. （6）分析上表中的数据，可得出的结论是：a. ____________________________________________________________b. ____________________________________________________________【例4】 小明在“测小灯泡功率”的实验中，所用的实验器材包括：电源，电键、电压表、电流表、若干导线、待测额定电压为1.5伏的小灯若干，滑动变阻器两个（甲：“20Ω 2A ”，乙：“50Ω 2A ”）。

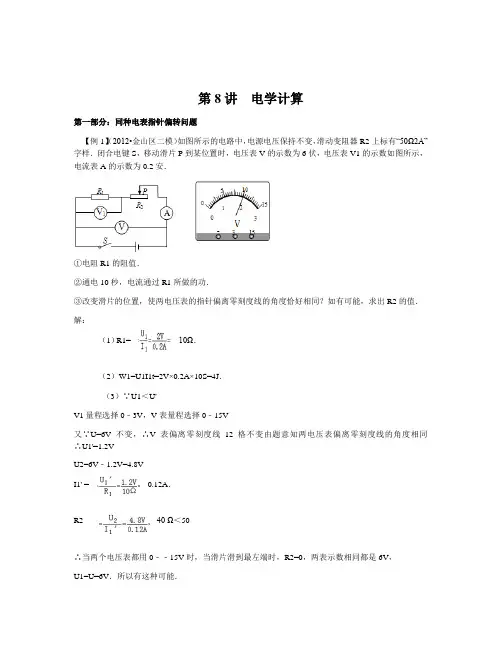

第8讲电学计算第一部分：同种电表指针偏转问题【例1】（2012•金山区二模）如图所示的电路中，电源电压保持不变，滑动变阻器R2上标有“50Ω2A”字样．闭合电键S，移动滑片P到某位置时，电压表V的示数为6伏，电压表V1的示数如图所示，电流表A的示数为0.2安．①电阻R1的阻值．②通电10秒，电流通过R1所做的功．③改变滑片的位置，使两电压表的指针偏离零刻度线的角度恰好相同？如有可能，求出R2的值．解：（1）R1= 10Ω．（2）W1=U1I1t=2V×0.2A×10S=4J．（3）∵U1＜U'V1量程选择0﹣3V，V表量程选择0﹣15V又∵U=6V不变，∴V表偏离零刻度线12格不变由题意知两电压表偏离零刻度线的角度相同∴U1'=1.2VU2=6V﹣1.2V=4.8VI1' =0.12A．R240 Ω＜50∴当两个电压表都用0﹣﹣15V时，当滑片滑到最左端时，R2=0，两表示数相同都是6V，U1=U=6V．所以有这种可能．【例2】（2008•黄浦区二模）在图所示的电路中，电源电压保持不变，滑动变阻器R2上标有“20Ω，3A”字样，各电表的量程选择合理．闭合电键后，当滑动变阻器的滑片P恰好在中点位置时，电流表A1和电流表A的示数分别如图中的（a）、（b）所示．求：（1）电源电压．（2）电阻R1的阻值．（3）滑动变阻器R2工作时消耗的最小功率．（4）在滑动变阻器滑片P从b点开始向左缓慢移动过程中，当电流表A2的指针偏离刚移动时原刻度线的角度恰好等于电流表A1的指针偏离零刻度线的角度的一半时，滑动变阻器R2接入电路中的阻值是多少？解：①电压表A的量程为0～3A，分度值为0.1A，A1的量程为0～0.6A，分度值为0.02A；所以I=1A，I1=0.4A，通过滑动变阻器的电流为I2=I﹣I1=1A﹣0.4A=0.6A；电源的电压U=U1=U2=I2×R2=0.6A×10Ω=6V．②电阻R1的阻值为R1=③滑动变阻器工作时消耗的最小功率为P2=．第二部分：不同电表指针偏转问题【例3】（在图10所示的电路中，电源电压为18伏且保持不变，电阻R1的阻值为25欧，滑动变阻器R2上标有“50W 2A”字样。

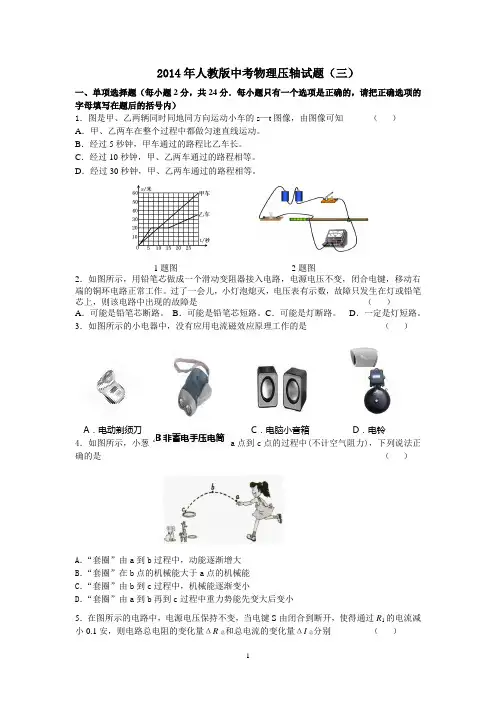

2014年人教版中考物理压轴试题（三）一、单项选择题（每小题2分，共24分．每小题只有一个选项是正确的，请把正确选项的字母填写在题后的括号内）1．图是甲、乙两辆同时同地同方向运动小车的s —t 图像，由图像可知 （ ）A ．甲、乙两车在整个过程中都做匀速直线运动。
