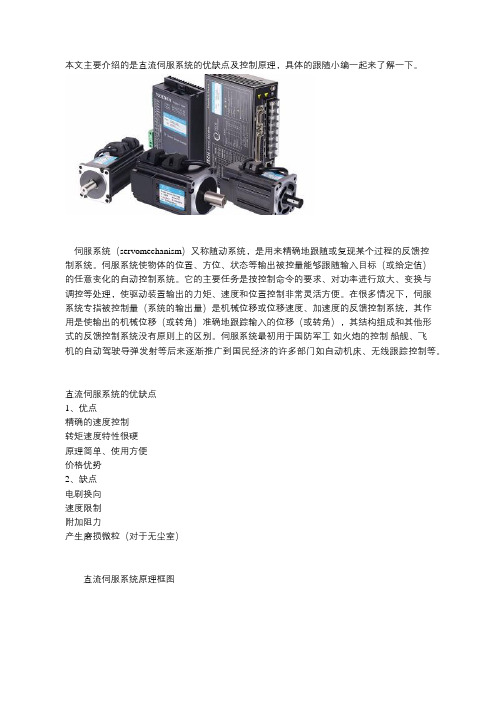

本文主要介绍的是直流伺服系统的优缺点及控制原理，具体的跟随小编一起来了解一下。
伺服系统（servomechanism）又称随动系统，是用来精确地跟随或复现某个过程的反馈控制系统。
伺服系统使物体的位置、方位、状态等输出被控量能够跟随输入目标（或给定值）的任意变化的自动控制系统。
它的主要任务是按控制命令的要求、对功率进行放大、变换与调控等处理，使驱动装置输出的力矩、速度和位置控制非常灵活方便。
在很多情况下，伺服系统专指被控制量（系统的输出量）是机械位移或位移速度、加速度的反馈控制系统，其作用是使输出的机械位移（或转角）准确地跟踪输入的位移（或转角），其结构组成和其他形式的反馈控制系统没有原则上的区别。
伺服系统最初用于国防军工如火炮的控制船舰、飞机的自动驾驶导弹发射等后来逐渐推广到国民经济的许多部门如自动机床、无线跟踪控制等。
直流伺服系统的优缺点1、优点精确的速度控制转矩速度特性很硬原理简单、使用方便价格优势2、缺点电刷换向速度限制附加阻力产生磨损微粒（对于无尘室）直流伺服系统原理框图直流伺服系统的控制原理直流伺服和交流伺服相似，可以采用控制器开环控制方式，控制器半闭环控制和全闭环控制系统。
直流伺服系统控制面板结构如下，面板右侧为与直流伺服电机接口板的接口，包括电机驱动接口和编码器接口；左侧为与运动控制器面板的接口，包括位置控制模式接口和速度控制模式接口。
M+，M-信号为直流无刷伺服电机的电源线，用于驱动电机的运动。
A+，A-，B+，B-，C+，C-，5+，0V信号为编码器信号，用于反馈电机轴的实际位置。
A，/A，B，/B，C，/C，+5V，PUL+，DIR+，OGND，OVCC，GND，DAC，RESET，ALM，ENABLE为与控制器相连的控制信号。
其含义为：A，/A，B，/B，C，/C为驱动器反馈给运动器控制器的编码器信号。
+5V为电源。
PUL+，PUL-为脉冲信号，用于位置模式下的电机控制。
DIR+，DIR-为方向信号，用于位置模式下的电机控制。
直流伺服电动机的分类
直流伺服电动机具有良好的启动、制动和调速特性，可以便利地在较宽的范围内实现平滑无级调速，故其常用在对伺服电动机的调速性能要求较高的设备中。
直流伺服电动机依据磁场励磁的方式不同，可以分为它励式、永磁式、并励式、串励式、复励式五种；按结构来分，可以分为电枢式、无槽电枢式、印刷电枢式、空心杯电枢式等；按转速的凹凸可分为两大类，高速直流伺服电动机和低速大扭矩宽调速电动机。
1.高速直流伺服电动机
高速直流伺服电动机又可分为一般直流伺服电动机和高性能直流伺服电动机。
一般高速它励式直流伺服电动机的应用历史最长，但是，这种电动机的转矩-惯量比很小，不能适应现代伺服掌握技术进展的要求。
2.低速大扭矩宽调速电动机
低速大扭矩宽调速电动机又称为直流力矩电机，由于它的转子直径较大，线圈绕组多，所以力矩大，转矩—惯量比高，热容量高，能长时间过载，不需要中间传动装置就可以直联丝杠工作；并且，由于没有励磁回路的损耗，它的形状尺寸比其它直流伺服电机小。
另外，低速大扭矩宽调速电动机还有一个重要的特点：低速特性好，能够在较低的速度下平稳运行，最低速可以达到1r/min，甚至达到0.1r/min。
1。
直流伺服电机的基本特性网络2010-08-01 01:50:12 网络1、机械特性在输入的电枢电压Ua保持不变时，电机的转速n随电磁转矩M变化而变化的规律，称直流电机的机械特性。
直流电机的机械特性曲线K值大表示电磁转矩的变化引起电机转速的变化大，这种情况称直流电机的机械特性软；反之，斜率K值小，电机的机械特性硬。
在直流伺服系统中，总是希望电机的机械特性硬一些，这样，当带动的负载变化时，引起的电机转速变化小，有利于提高重流电机的速度稳定性和工件的加工精度。
功耗增大。
2、调节特性直流电机在一定的电磁转矩M（或负载转矩）下电机的稳态转速n随电枢的控制电压U a 变化而变化的规律，被称为直流电机的调节特性。
直流电机的调节特性曲线斜率K反映了电机转速n随控制电压U a的变化而变化快慢的关系，其值大小与负载大小无关，仅取决于电机本身的结构和技术参数。
3、动态特性从原来的稳定状态到新的稳定状态，存在一个过渡过程，这就是直流电机的动态特性。
决定时间常数的主要因素有：惯性J的影响、电枢回路电阻R a的影响、机械特性硬度的影响。
直流伺服电机的种类和主要技术参数1、按转动部分惯性大小来分：•小惯量直流电机——印刷电路板的自动钻孔机•中惯量直流电机（宽调速直流电机）——数控机床的进给系统•大惯量直流电机——数控机床的主轴电机•特种形式的低惯量直流电机2、主要技术参数：额定功率P e•额定电压U e•额定电流I e•额定转速n e•额定转矩M I e•调速比D直流伺服电机的选择，是根据被驱动机械的负载转矩、运动规律和控制要求来确定。
直流伺服电机结构和速度控制原理直流伺服电机结构示意图1、直流电机的输出电磁转矩表达式为：2、控制直流伺服电机电磁转矩和速度的方法有两种：•改变电枢电压U a即改变电枢电流I a的方法；•改变励磁电流I f即改变磁通ф的方法。
3、常用调节电枢电压的方法优点：一元函数，线性较好，控制方便；响应速度快；输出转矩大。
MMT-直流伺服驱动器使用手册济南科亚电子科技有限公司直流伺服驱动器使用说明书一、概述：该伺服驱动器采用全方位保护设计，具有高效率传动性能：控制精度高、线形度好、运行平稳、可靠、响应时间快、采用全隔离方式控制等特点，尤其在低转速运行下有较高的扭矩及良好的性能，在某些场合下和交流无刷伺服相比更能显示其优异的特性，并广泛应用于各种传动机械设备上。
二、产品特征：◇PWM控制H桥驱动◇四象限工作模式◇全隔离方式设计◇线形度好、控制精度高◇零点漂移极小◇转速闭环反馈电压等级可选◇标准信号接口输入0--±10V◇开关量换向功能◇零信号时马达锁定功能◇上/下限位保护功能◇使能控制功能◇上/下限速度设定◇输出电流设定功能◇具有过压、过流、过温、输出短路、马达过温、反馈异常等保护及报警功能三、主要技术参数◇控制电源电压AC：110系列：AC ：110V±10%220系列：AC ：220V±10%◇主电源电压AC：110系列：AC 40----110V220系列：AC50---- 220V◇输出电压DC：110系列：0—130V或其它电压可设定220系列：0—230V或其它电压可设定◇额定输出电流：DC 5A（最大输出电流10A）DC 10A（最大输出电流15A）DC 20A（最大输出电流25A）◇控制精度：0.1%◇输入给定信号：0—±10V◇测速反馈电压：7V/1000R 9.5V/1000R13.5V/1000R 20V/1000R可经由PC板内插片选定并可接受其它规格订制四、安装环境要求：◇环境温度：-5ºC ~ +50ºC◇环境湿度：相对湿度≤80RH。
（无结露）◇避免有腐蚀气体及可燃性气体环境下使用◇避免有粉尘、可导电粉沫较多的场合◇避免水、油及其他液体进入驱动器内部◇避免震动或撞击的场合使用◇避免通风不良的场合使用五、电源输入说明该驱动系统分两路电源输入：即U1、V1为主电源输入，U2、V2为控制电表1注：1、驱动器的主电源（即U1 V1）独立供电时，若电源开路时，驱动器会报警（面板上的T.F灯亮）待故障排出后，驱动器自动回复正常。
伺服驱动器的种类和特点伺服驱动器作为现代工业中广泛应用的控制系统之一，具有其独特的种类和特点。
在本文中，我们将介绍伺服驱动器的种类和各种驱动器的不同特点。
1. 直流伺服驱动器直流伺服驱动器是最早应用于伺服系统的一种驱动器，有着成熟的技术和广泛的应用。
它由电机、编码器、控制原理等构成。
直流伺服驱动器具有响应速度快、精度高、转矩平稳等特点，但其使用寿命短、易损件多、驱动器本身波动等问题也依然存在。
2. 交流伺服驱动器交流伺服驱动器是伺服驱动器的另一种类型，在应用中也十分广泛。
它由交流电机、编码器、控制原理等组成。
交流伺服驱动器具有控制精度高、结构简单、使用寿命长等特点。
而其缺点在于响应速度慢、抗干扰能力差等。
3. 基于步进电机的闭环伺服驱动器基于步进电机的闭环伺服驱动器，是在步进电机上进行改进后发展起来的一种伺服驱动器。
它将步进电机闭环反馈技术和伺服驱动器控制系统相结合，提高了步进电机的位置和速度控制精度，同时不需要专门的电机驱动器，构造简单，成本低，是一种比较重要的技术创新方向。
4. 串列伺服驱动器串列伺服驱动器是一种数字式的伺服驱动器，它具有响应速度快、定位精度高等特点。
该驱动器内部采用串列通信，可以通过上位机实现远程通信控制，广泛应用于机床、切割机、印刷机等设备中。
5. 多轴伺服驱动器多轴伺服驱动器是一种可以同时控制多个伺服驱动电机的设备。
多轴伺服驱动器一般由中央控制器、插补控制器、驱动板等构成，可以实现多个伺服电机的联动控制和同步运动。
在工业机器人、自动化生产线等领域中，多轴伺服驱动器被广泛使用，是未来智能制造的重要组成部分。
总之，伺服驱动器具有响应速度快、精度高、结构简单等明显特点，不同类型的伺服驱动器在控制精度、控制能力、适用范围等方面存在差异和特点。
在应用和选择时，需要根据具体需求进行选择和搭配，以便更好地发挥伺服驱动器在工业自动化和控制领域的作用。
说明永磁直流伺服电动机的特点
1. 永磁直流伺服电动机那效率可不是盖的呀！就像运动员一路冲刺，毫不费力！你看那些需要精准控制的设备，不都靠它来提供高效动力，才能那么出色地完成任务嘛！
2. 它的调速性能简直太棒啦！就如同开车时能轻松自如地切换速度，想快就快，想慢就慢。
在各种不同的场景下，都能完美适应，是不是很厉害？
3. 永磁直流伺服电动机的响应速度那叫一个迅速，就跟短跑选手听到起跑枪声立刻起跑一样快呀！有紧急情况或者需要快速反应时，它绝对不会掉链子！
4. 嘿，它的转矩可稳定了呢！就好像是一座坚固的大厦，稳稳地矗立着。
不管外界怎么变化，它都能保持住自己的力量，超级可靠的呀！
5. 这电动机的控制精度高得很哟！仿佛是一位能精确雕刻的大师，不差分毫。
在那些对精度要求极高的工作中，它表现得极其出色！
6. 它的适应性强着呢！就像一个全能选手，不管放在哪里都能发挥出色。
无论环境怎么变，它都能轻松应对，厉害吧？
7. 永磁直流伺服电动机的过载能力也不错呀！好比一个大力士，关键时刻能爆发出强大的力量。
偶尔超出一点负荷，也完全不在话下！
8. 说真的，永磁直流伺服电动机真的太优秀啦！在各种领域都大显身手，给我们的生活和工作带来了巨大的便利。
这就是它的特点，实实在在让人惊叹呀！我的观点结论就是：永磁直流伺服电动机确实是非常出色的动力设备！。
伺服驱动器的类型和基本特点伺服驱动器是电气控制系统中常用的一种设备，用于控制和驱动伺服电机。
它能够精确地控制伺服电机的位置、速度和加速度，广泛应用于自动化领域的各种设备和机器人。
1. 伺服驱动器的类型1.1 位置伺服驱动器位置伺服驱动器是最常见的一种类型。
它通过接收来自控制器的位置指令，驱动伺服电机精确地到达指定的位置。
它通常使用编码器来反馈电机的位置信息，以保证准确的位置控制。
1.2 速度伺服驱动器速度伺服驱动器主要用于控制伺服电机的转速。
它接收来自控制器的速度指令，通过调整电机的输出电压和电流来实现精确的速度控制。
速度伺服驱动器通常还配备速度反馈装置，如霍尔传感器或编码器，以提供准确的速度反馈信息。
1.3 扭矩伺服驱动器扭矩伺服驱动器主要用于控制伺服电机的输出扭矩。
它接收来自控制器的扭矩指令，通过调整电机的输出电压和电流来实现精确的扭矩控制。
扭矩伺服驱动器通常还配备扭矩传感器，以提供准确的扭矩反馈信息。
2. 伺服驱动器的基本特点2.1 高精度控制伺服驱动器能够实现高精度的位置、速度和扭矩控制，可满足精密运动控制的需求。
2.2 快速响应伺服驱动器具有快速响应的特点，能够迅速调整电机的输出，实现高速工作和动态变化的控制。
2.3 良好的稳定性伺服驱动器具有良好的稳定性，能够稳定地控制电机的运动，避免因负载变化而产生的运动误差。
2.4 多种控制模式伺服驱动器支持多种控制模式，如位置控制、速度控制、扭矩控制等，可根据不同应用需求选择合适的模式。
2.5 保护功能伺服驱动器通常具备多种保护功能，如过流保护、过载保护、短路保护等，可保护电机和驱动器免受损坏。
总结：伺服驱动器有多种类型，包括位置伺服驱动器、速度伺服驱动器和扭矩伺服驱动器。
它们具有高精度控制、快速响应、良好的稳定性、多种控制模式和保护功能等基本特点，适用于各种自动化设备和机器人的控制和驱动。
直流伺服驱动器使用手册第一章引言1.1 背景直流伺服驱动器是一种用于控制直流电机运动的设备。
它能够通过给定的电信号控制电机的转速和位置。
在工业自动化和机械控制领域，直流伺服驱动器被广泛应用于精确控制和定位任务中。
1.2 目的本使用手册的目的是为用户提供有关直流伺服驱动器的详细信息和操作指南，以便能够正确地安装、调试和操作该设备。
通过阅读本手册，用户将能够充分了解直流伺服驱动器的特性、工作原理和使用方法。
第二章设备概述2.1 设备组成直流伺服驱动器由多个组件组成，包括电源模块、控制模块、驱动模块和反馈模块。
这些模块相互配合，共同实现对直流电机的控制。
2.2 设备特性直流伺服驱动器具有以下主要特性：- 高精度控制：能够以微秒级的精度控制电机的转速和位置。
- 宽工作范围：支持多种电机规格和工作电压范围。
- 多种控制模式：支持速度控制、位置控制和力矩控制等多种控制模式。
- 可编程接口：提供丰富的接口和功能，用户可以根据需要进行自定义编程。
- 高可靠性和稳定性：采用先进的电路设计和保护机制，确保设备的可靠性和稳定性。
第三章安装和接线3.1 安装要求在安装直流伺服驱动器之前，用户需要确保以下条件满足：- 安装环境应具备良好的通风和散热条件。
- 安装位置应符合设备的空间要求和连接线的长度要求。
- 电源电压和频率应符合设备的规格要求和电网的供电标准。
3.2 接线方法根据直流伺服驱动器的接线图和用户手册提供的接线指南，用户可以按照以下步骤进行接线：1. 确定电源线的连接位置，并将其与电源模块的输入端子相连。
2. 根据需要，将控制信号的输入和输出线连接到控制模块的相应端子。
3. 将电机的电源和反馈信号线连接到驱动模块和反馈模块的相应端子。
4. 检查所有接线是否牢固，确保没有接错线或接反问题。
第四章调试和操作4.1 调试步骤在正确安装和接线后，用户需要进行调试和配置直流伺服驱动器，以确保其正常工作。
以下是一般的调试步骤：1. 检查设备的电源是否正常开启，并检查所有开关和指示灯的状态是否正常。
