永磁同步伺服电机(PMSM)驱动器原理

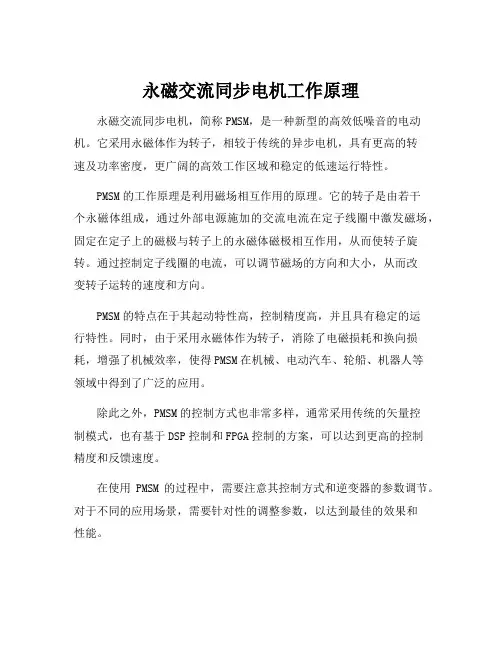

永磁交流同步电机工作原理
永磁交流同步电机，简称PMSM，是一种新型的高效低噪音的电动机。

它采用永磁体作为转子，相较于传统的异步电机，具有更高的转
速及功率密度，更广阔的高效工作区域和稳定的低速运行特性。

PMSM的工作原理是利用磁场相互作用的原理。

它的转子是由若干
个永磁体组成，通过外部电源施加的交流电流在定子线圈中激发磁场，固定在定子上的磁极与转子上的永磁体磁极相互作用，从而使转子旋转。

通过控制定子线圈的电流，可以调节磁场的方向和大小，从而改
变转子运转的速度和方向。

PMSM的特点在于其起动特性高，控制精度高，并且具有稳定的运
行特性。

同时，由于采用永磁体作为转子，消除了电磁损耗和换向损耗，增强了机械效率，使得PMSM在机械、电动汽车、轮船、机器人等
领域中得到了广泛的应用。

除此之外，PMSM的控制方式也非常多样，通常采用传统的矢量控
制模式，也有基于DSP控制和FPGA控制的方案，可以达到更高的控制
精度和反馈速度。

在使用PMSM的过程中，需要注意其控制方式和逆变器的参数调节。

对于不同的应用场景，需要针对性的调整参数，以达到最佳的效果和
性能。

综上所述，永磁交流同步电机是一种高效、低噪音、稳定性好的电动机，适用于多种应用场景。

对于使用者来说，了解其工作原理和控制方式，能够帮助更好地应用和控制PMSM，使其发挥出最佳的性能和效果。

永磁同步电机（PMSM）：永磁同步电机转动原理永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）是一种高效、具有高功率密度的交流电机，其主要工作原理是在转子上添加永磁体，通过与电磁场的相互作用，使转子进行转动。

本篇文章将详细介绍永磁同步电机转动原理。

电磁同步原理在理解永磁同步电机的转动原理之前，我们需要先了解电磁同步原理。

电磁同步机的结构类似于永磁同步电机，它由固定转子和旋转转子构成。

区别在于，电磁同步机转子上没有永磁体，而是通过电击方式产生的磁场，与固定转子上的磁场相互作用，从而实现转动。

具体来说，当电流通过旋转转子上的绕组时，会产生旋转磁场。

如果在固定转子上存在着相同的磁场，那么旋转转子将会沿着相同的方向旋转，这就是电磁同步原理。

永磁同步电机转动原理永磁同步电机的转动原理与电磁同步机类似，但不同的是在转子上添加了永磁体。

因此，在有外部励磁的情况下，只要旋转转子上的永磁体与固定转子上的磁场相互作用，就可以实现转动。

具体来说，当旋转转子上的永磁体在外部控制下产生旋转磁场时，它与固定转子上的磁场相互作用，从而产生转矩。

在恒定外部负载下，永磁同步电机可以以恒定速度旋转，同时也能够提供与负载匹配的扭矩。

但是，对于不同的负载，永磁同步电机会产生不同的负载角，从而导致旋转转子和固定转子上的磁场不再保持同步。

为了保持同步，需要在控制系统中添加反馈机制来调整磁场和旋转转子的位置，从而保持同步转动。

总结永磁同步电机是一款高效、高功率密度的交流电机类型。

它的转动原理类似于电磁同步机，但与之不同的是，在旋转转子上添加了永磁体，通过与固定转子上的磁场相互作用，实现了转动。

由于不同负载会导致磁场与旋转转子位置不同步，因此需要通过反馈机制来实现同步转动。

永磁无刷同步电机本体设计原理
永磁无刷同步电机（PMSM，permanent magnet synchronous motor）的基本设计原理是交流电机的工作原理，其定子运行是三项的相差的交流电，而转子则是永磁体。

这种电机的最大优势在于交流电能量由直流提供，可以对电机进行精确的控制，并且解决了电刷带来的寿命问题。

无刷电机主要由转子和定子两部分组成。

转子是由一系列永磁体或磁铁组成，这些永磁体或磁铁通过轴心连接在一起并固定在转轴上。

转子上的永磁体产生磁场，而这个磁场是恒定的，不随转子转动而改变。

定子是由一组线圈组成，这些线圈通常由铜线绕成，安装在无刷电机的外壳内。

当电流通过定子线圈时，它们产生的磁场与转子上的永磁体磁场相互作用，从而产生旋转力。

此外，无刷电机使用电子换向器取代了机械换向器，使得电机既具有直流电机良好的调速性能，又具有交流电机结构简单、无换向火花、运行可靠和易于维护等优点。

电子控制器是无刷电机的关键部分，负责监测和控制电流的流向和大小，从而控制电机的旋转速度和方向。

在电机运行时，转子会寻找与定子磁场对齐的位置。

当转子与定子磁通分隔90°时，产生的转距最大，而当磁通对齐时，转距为零。

通过不断地换向和控制电流的大小，可以使得电机持续、稳定地旋转。

总的来说，永磁无刷同步电机的设计原理是利用永磁体和线圈之间的相互作用产生旋转力，通过电子控制器控制电流的流向和大小，实现电机的精确控制。

永磁同步伺服电机驱动器设计原理永磁同步伺服电机（PMSM）是一种使用永磁体作为转子的电机，具有高效率、高功率密度和高响应性能等优点，在伺服驱动系统中得到广泛应用。

PMSM驱动器设计的目标是实现高性能的电机控制，以提高系统的速度和位置精度，并确保系统稳定性和可靠性。

PMSM驱动器的基本原理是通过实施闭环控制来控制电机的运行。

闭环控制系统包括三个主要组件：传感器、控制器和功率放大器。

传感器用于测量电机的位置、速度和电流等参数，控制器根据传感器的反馈信号计算出合适的控制信号，并通过功率放大器将控制信号转换成适合驱动电机的功率信号。

PMSM驱动器的设计首先需要确定电机的参数，包括额定功率、额定电压、转子惯量等。

然后需要选择适当的功率放大器，以满足所需的功率输出和控制频率。

常用的功率放大器包括直流到交流（DC-AC）逆变器，其将直流电源变换为适用于PMSM的交流电信号。

逆变器的设计需要注意输出电流和电压的能力、滤波电路的设计和开关器件的选择等方面。

控制器是PMSM驱动器设计的核心组件。

控制器的功能是根据传感器的反馈信号计算电机的电流、角度和位置等参数，并控制功率放大器输出相应的控制信号。

控制器通常采用数字信号处理器（DSP）或嵌入式微控制器来实现。

控制器的设计需要考虑控制算法的选择、采样频率的确定以及传感器噪声和测量误差的补偿等因素。

在PMSM驱动器设计中，还需要考虑保护电路的设计。

保护电路的作用是检测异常情况，如过流、过压、过温等，并采取相应的措施，例如切断电源或减少输出功率以保护电机和驱动器。

保护电路的设计需要根据具体应用需求和系统特点进行定制，以确保系统的安全可靠性。

除了驱动器的硬件设计，软件的编程和调试也是一个重要的方面。

通常需要编写控制算法，包括速度环和位置环的设计、电流控制和闭环控制等。

同时，还需要进行系统的参数标定和校准，以确保驱动器能够准确地控制电机并实现所需的性能指标。

综上所述，PMSM驱动器设计的原理包括硬件电路设计、控制算法设计和系统参数调试等方面。

永磁同步电机工作原理图解PMSM（permanent magnet synchronous motor）实际工作是一种沟通电机，其定子运行是三项的相差的沟通电，而转子则是永磁体。

但是这种电机最大的优势就是沟通电能量由直流供应，这样就可以对电机进行精确的掌握，而且解决了电刷带来的寿命问题。

下面对其工作原理进行简洁的介绍，如图1，定子的工作电流都为正弦波，而且其三项在任何时候相加都为零，所以PMSM中三项绕组实际上没有中线的，其在电机中示例绕线方法如图2，所以实际上在PMSM中XYZ 是连接在一个点的。

图1 PMSM转子电流从绕线的图2中不难看出，实际的电流方向产生的磁场是和转子磁场在同一个平面，这也就是PMSM掌握的基本需要和基本方法。

从图中也不难看出，实际在A相产生的磁场在开头是需要与转子磁极的D轴方向相反（可以相差一个确定的角度，软件实现），准确的说应当是必需知道转子的D轴的位置。

这个问题实际在掌握中是开头的定向问题，在这里简洁的介绍一下方法：假如位置传感器是肯定码盘或者旋变，则可依据肯定位置处理，假如是增量码盘，则需要开头的一个UVW的也许位置估算。

除此之外，这里还需要明白几个原理性的问题，这里啰嗦一下：许多人从事这一块的研发在知道怎么处理整个系统的过程而实际上是对整个基础原理模糊的，这也就是许多国人做研发的通病，只知道怎么做，从来不知道为什么这么做以致永久只是仿照而不行能创新或者改进。

言归正传，首先我们知道在掌握过程中需要检测电流，然后进行clarke和park变换，从而消失了电流方向问题，人家这么说是为了便利，而实际上上这里的电流方向不是电流方向，而是电流产生的电磁场方向（这是由于电磁场的大小与产生它的电流方向成正比的）。

然后讨论一下电压的概念，绕组电压是比电流相位超前的，而许多我们需要的结果是与电压成肯定简洁关系的，这是由于电压是场量，而电流不是。

根本上没有电压这个东西，它只是间接反应电流的一种我们定义出来的表达方式，所以它的变化影响电流，而电流的变化会在场的方面反应在电压上。

永磁同步驱动电机工作原理永磁同步驱动电机（Permanent Magnet Synchronous Motor, PMSM）是一种高效率、高性能的电机，广泛应用于电动汽车、工业机械和家用电器等领域。

它的工作原理涉及到电磁学和控制理论，并且可以通过逆变器来实现精确的控制。

在了解永磁同步驱动电机的工作原理之前，首先需要了解一些电磁学的基础知识。

电磁学是研究电荷和电流所产生的电场和磁场的学科。

在电机中，电流通过线圈时会产生磁场，而磁场则会与其他磁场相互作用，从而产生电机的运动。

永磁同步驱动电机使用了一组永磁体，这些永磁体产生的磁场与电流产生的磁场之间相互作用，从而产生电动力。

这种电动力随着电流的大小和方向而变化，因此需要通过逆变器来实现精确的控制。

逆变器是一种将直流电转换为交流电的设备，它能够根据控制信号来控制永磁同步驱动电机的转速和转矩。

逆变器中包含了电子元件，例如晶体管和二极管，它们通过控制电流的通断来改变输出的电压和频率。

控制信号可以是从传感器获取的电机状态信息，例如转速和转矩，也可以是从控制器发送的命令。

在永磁同步驱动电机中，逆变器通过控制永磁体磁场和电流的相互作用，实现对电机转速和转矩的精确控制。

当逆变器输出的电流与永磁体产生的磁场之间存在差异时，电机就会受到一定的电动力作用，从而产生运动。

通过改变逆变器的输出电压和频率，可以实现对电机速度和转矩的控制。

总结起来，永磁同步驱动电机的工作原理可以归结为以下几个关键步骤：1. 永磁体产生磁场；2. 逆变器将直流电转换为交流电；3. 通过控制逆变器的输出电压和频率来改变磁场和电流之间的相互作用；4. 产生电动力，驱动电机运动。

对于永磁同步驱动电机的理解，我认为它是一种高效率、高性能的电机技术。

由于永磁体的存在，电机在运行时可以更有效地产生电动力，从而提高能源利用率。

同时，逆变器的精确控制使得电机能够根据需要进行灵活调节，适应多种工况和应用场景。

然而，永磁同步驱动电机在实际应用中还面临一些挑战和限制。

永磁同步伺服电机（PMSM）驱动器原理中达电通股份有限公司中达电通公司伺服数控产品处 周瑞华 Zhou Reihua摘 要： 永磁交流伺服系统以其卓越的性能越来越广泛地应用到机器人、数控等领域，本文对其驱动器的功能实现做了简单的描述，其中包括整流部分的整流过程、逆变部分的脉宽调制（PWM ）技术的实现、控制单元相应的算法等三个部分。

关键词： DSP 整流 逆变 PWM 矢量控制 1 引言随着现代电机技术、现代电力电子技术、微电子技术、永磁材料技术、交流可调速技术及控制技术等支撑技术的快速发展，使得永磁交流伺服技术有着长足的发展。

永磁交流伺服系统的性能日渐提高，价格趋于合理，使得永磁交流伺服系统取代直流伺服系统尤其是在高精度、高性能要求的伺服驱动领域成了现代电伺服驱动系统的一个发展趋势。

永磁交流伺服系统具有以下等优点：（1）电动机无电刷和换向器，工作可靠，维护和保养简单；（2）定子绕组散热快；(3)惯量小，易提高系统的快速性；（4）适应于高速大力矩工作状态；（5）相同功率下，体积和重量较小，广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合，满足了传动领域的发展需求。

永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。

全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。

现在，高性能的伺服系统，大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。

伺服驱动器有两部分组成：驱动器硬件和控制算法。

控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是在技术垄断的核心。

2 交流永磁伺服系统的基本结构交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。

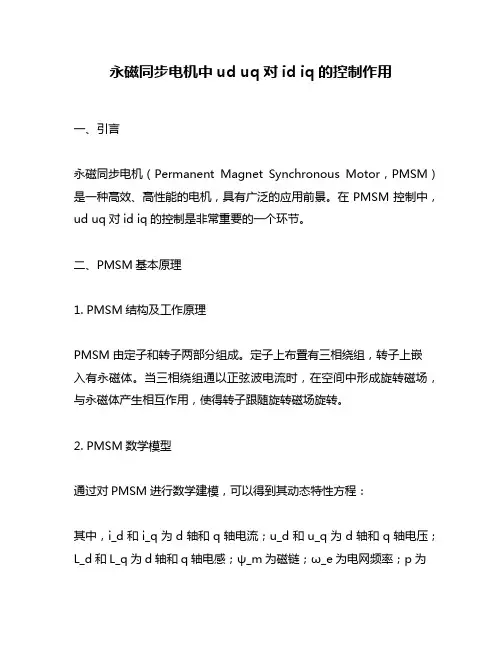

永磁同步电机中ud uq对id iq的控制作用一、引言永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）是一种高效、高性能的电机，具有广泛的应用前景。

在PMSM控制中，ud uq对id iq的控制是非常重要的一个环节。

二、PMSM基本原理1. PMSM结构及工作原理PMSM由定子和转子两部分组成。

定子上布置有三相绕组，转子上嵌入有永磁体。

当三相绕组通以正弦波电流时，在空间中形成旋转磁场，与永磁体产生相互作用，使得转子跟随旋转磁场旋转。

2. PMSM数学模型通过对PMSM进行数学建模，可以得到其动态特性方程：其中，i_d和i_q为d轴和q轴电流；u_d和u_q为d轴和q轴电压；L_d和L_q为d轴和q轴电感；ψ_m为磁链；ω_e为电网频率；p为极对数；J为负载转动惯量。

三、ud uq对id iq的控制作用1. dq坐标系及变换在PMSM控制中，通常采用dq坐标系进行分析。

dq坐标系是以旋转磁场为基准，将三相电压和电流分解为d轴和q轴分量的坐标系。

dq坐标系中，d轴与旋转磁场同向，q轴与d轴垂直。

dq坐标系变换可以通过Park变换和Clarke变换实现。

Park变换将abc坐标系下的电压、电流转换为dq坐标系下的电压、电流；Clarke 变换将dq坐标系下的电压、电流转换为abc坐标系下的电压、电流。

2. ud uq控制ud uq控制是一种基于dq坐标系的控制方法，通过控制d轴和q轴的电压，实现对PMSM的控制。

在ud uq控制中，通常采用PI控制器来计算出合适的d轴和q轴电压，并通过逆Park变换得到abc坐标系下的输出。

3. id iq参考值设定id iq参考值是指在控制过程中所要达到的目标值。

通常情况下，id设定值为0，即使得磁链始终保持恒定；iq设定值则根据实际需求而定，例如速度调节时需要根据速度误差来调整iq参考值。

4. ud uq对id iq的作用ud uq控制对id iq的作用主要表现在两个方面：（1）通过控制d轴电压，实现磁链恒定。

永磁同步伺服电机（PMSM）驱动器原理电动机无电刷和换向器，工作可靠，维护和保养简单;定子绕组散热快;惯量小，易提高系统的快速性;适应于高速大力矩工作状态;相同功率下，体积和重量较小，广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合，满足了传动领域的发展需求。

永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。

全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。

现在，高性能的伺服系统，大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。

伺服驱动器有两部分组成：驱动器硬件和控制算法。

控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是在技术垄断的核心。

交流永磁伺服系统的基本结构交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。

其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。

我们的交流永磁同步驱动器其集先进的控制技术和控制策略为一体，使其非常适用于高精度、高性能要求的伺服驱动领域，还体现了强大的智能化、柔性化是传统的驱动系统所不可比拟的。

目前主流的伺服驱动器均采用数字信号处理器(dsp)作为控制核心，其优点是可以实现比较复杂的控制算法，事项数字化、网络化和智能化。

功率器件普遍采用以智能功率模块(ipm)为核心设计的驱动电路，ipm内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入软启动电路，以减小启动过程对驱动器的冲击。

伺服驱动器大体可以划分为功能比较独立的功率板和控制板两个模块。

如图2所示功率板(驱动板)是强电部，分其中包括两个单元，一是功率驱动单元ipm用于电机的驱动，二是开关电源单元为整个系统提供数字和模拟电源。
