轴套的安装

集装式机封安装步骤
集装式机封的安装步骤主要包括以下几个环节：
1、确认设备介质的工作参数是否与所装密封的技术参数符合。

这是安装前的重要步骤，确保密封件能够适应设备的工作条件。

2、使用清洁的润滑油涂抹机封上的O形圈以及轴上O形圈通过处，这有助于保护密封面，防止杂质和灰尘带入密封部位。

3、将动环固定在轴套上，然后将静环卡在压盖中。

接着，将轴套传入压盖，并把驱动环固定在轴套上。

安装限位块并固定限位螺钉。

4、把机封固定在轴上，并取下限位块。

这一步骤需要特别注意，以避免对密封件造成损伤。

5、在安装过程中，应保持清洁，特别是动静环的密封端面及辅助密封圈表面应无杂质、灰尘。

为了便于装配，应在轴或轴套表面、压盖与密封圈配合表面涂抹机油或黄油。

6、安装尺寸的确定是另一个重要步骤，应按产品的使用要求进行。

7、最后，锁紧螺丝固定，并拆除定位块（妥善保管。

在整个安装过程中，还需要注意以下几点：
1、设备转轴的径向跳动应≤0.04毫米，轴向窜动量不允许大于0.1毫米。

2、在安装时，应保持密封部位的清洁，密封零件应进行清洗，确保密封端面完好无损。

3、在安装过程中严禁碰击、敲打，以免使密封件受损。

4、如果不安装，将阀门设置为开启位置，并使用惰性气体正确冲洗阀门。

钳工中级考证复习要点之轴承和轴组的装配前言这是本人编写的钳工中级考证复习要点的第三篇材料（前两篇分别为“——传动机构”“——机床夹具与内燃机”）。

编写依据在“——传动机构”一篇的“备考”栏内有注明。

——滑动轴承（也称：轴承套或轴套）的装配※滑动轴承的主要特点是：工作可靠、平稳、噪声小，因可产生润滑油膜故具有吸振能力，能承受较大的冲击载荷。

轴承套塑性越好，与轴颈的压力分布越均匀。

※滑动轴承按其与轴颈间的润滑状态可分为液体摩擦滑动轴承和非液体摩擦滑动轴承。

润滑液体的来源，有静压与动压两种。

液体静压轴承是用油泵把高压油送到轴承间隙，强制形成油膜，靠液体的静压平衡外载荷。

所以，液体静压轴承的润滑状态和油膜的形成，与轴颈转速的关系很小，即使轴颈不旋转也可以形成油膜。

※向心滑动轴承按结构不同可分为整体式、剖分式和内柱外锥式（以及多瓦式）。

※与多瓦式动压滑动轴承相配的轴在运转时，可以双向旋转。

※滑动轴承装配的要求，主要是使轴颈与轴承孔之间，获得所需要的间隙和良好的接触。

整体式滑动轴承装配要抓住四个要点：1)压入轴套，2)轴套定位，3)修整轴套孔，4)轴套的检验。

整体式向心滑动轴承是用压入法装配的。

装配时，要根据轴套与座孔配合过盈量的大小，确定适宜的压入方法。

当过盈量较大时，宜采用压力机压入。

压入时，必须防止轴承倾斜。

整体式向心滑动轴承装配时对轴套的检验，除了测定圆度误差及尺寸外，还要检验轴套孔中心线对轴套端面的垂直度。

※剖分式轴瓦安装在轴承中，无论在圆周方向或轴向都不允许有位移。

轴承的上、下轴瓦与轴承座盖装配时，应使轴瓦背与座孔接触良好。

为达到配合紧密，保证有合适的过盈量，薄壁轴瓦的剖分面应比轴承座的剖分面略高一些。

※常用的轴瓦材料是巴氏合金。

轴承合金具有良好的减摩性和耐磨性，由于强度很低不能单独作轴瓦，更不能用来制造轴承的滚珠。

※大型或贵重的金属整体式滑动轴承，内孔磨损后，可重新浇铸轴承合金进行加工修复利用。

矿井离心泵是矿井排水系统中不可或缺的设备，其正常运转对于矿井的安全和生产十分重要。

而离心泵的进水端轴套作为离心泵的重要部件之一，一旦出现问题，就需要及时更换以保证离心泵的正常运转。

本文将详细介绍矿井离心泵进水端轴套的更换方法，以帮助矿井工作人员更好地维护和保养离心泵设备。

一、准备工作1.1 确定需要更换的轴套型号和规格，以确保更换轴套的准确性和适配性。

1.2 查看离心泵的工作环境和周围条件，确保更换轴套时的安全性和便捷性。

1.3 准备好所需的工具和材料，如扳手、螺丝刀、起重设备、轴套及其密封件等。

二、拆卸原轴套2.1 首先停止离心泵的运行，并切断离心泵的电源，确保安全。

2.2 卸下进水管道和出水管道，将泵体固定装置松开，取下泵体。

2.3 使用专用工具将原轴套上的螺母和轴承进行拆卸，注意轴套的尺寸和形状，避免损坏轴承。

2.4 使用合适的工具和方法，将原轴套从轴上取下，确保不损坏轴和其他部件。

三、安装新轴套3.1 检查新轴套的尺寸和形状是否与原轴套相匹配，确保轴套的适配性。

3.2 将新轴套放置到轴上，并确保轴套的安装位置和方向正确。

3.3 使用专用工具将轴承和轴套固定在轴上，并逐步拧紧螺母，注意力度和顺序，避免损坏轴承或轴套。

3.4 安装完轴套后，进行适当的调整和检查，确保轴套的安装牢固和正常运转。

四、安装泵体4.1 将泵体放置在原定位处，并固定好泵体的固定装置，确保泵体的稳定和安全。

4.2 安装好进水管道和出水管道，确保管道的连接牢固和密封。

五、测试运行5.1 重新接通离心泵的电源，进行空载运行，观察离心泵的运行情况和轴套的工作状态。

5.2 如发现异常情况，及时停止运行并检查，排除故障和问题。

5.3 如一切正常，进行正常工作负荷下的运行测试，确保离心泵的正常运转和轴套的稳定性。

六、保养维护6.1 设立定期的保养维护计划，对离心泵进行定期检查和维护，确保轴套的正常运转和寿命。

6.2 注意离心泵的工作环境和运行情况，及时清理和更换润滑油，避免轴套因润滑不良而损坏。

轴套的名词解释轴套，即轴承套圈，是一种用于支撑和保护轴的零件。

它通常由金属、塑料或涂层材料制成，其内部通过润滑剂的润滑，可以降低轴与轴承之间的摩擦和磨损，从而减少能量损失和噪音。

1. 轴套的功能轴套主要具有以下几个功能：1.1 支撑轴：轴套作为一种固定在机械中心轴上的套圈，可以稳定地承受轴的重量和压力，确保轴的正常运转。

1.2 减少摩擦：轴套内涂抹润滑剂，可以在轴与轴套之间形成一层润滑膜，减少轴与轴套之间的摩擦，提高机械的运转效率。

1.3 减小磨损：轴套能够对轴进行有效的保护，避免轴与外界环境中的尘土、杂质接触，减少轴的磨损，延长机械的使用寿命。

1.4 吸收冲击：在机械运转过程中，会产生各种振动和冲击力，轴套能够起到缓冲和吸收冲击的作用，保护轴和其他机械零件免受损坏。

1.5 降低噪音：由于轴套能够减少摩擦和磨损，进而降低机械的噪音，提供更加安静和舒适的工作环境。

2. 轴套的种类轴套根据不同的应用场景和机械要求，可以分为不同种类：2.1 平滑轴套：平滑轴套是最常见的类型，主要用于减少轴与轴承之间的摩擦，提高机械的运转效率。

2.2 自润滑轴套：自润滑轴套内置润滑剂，能够在轴与轴套之间形成润滑膜，减少润滑障碍，延长轴的使用寿命。

2.3 装配式轴套：装配式轴套通常由两个或多个组件构成，便于安装和维修，适用于需要频繁更换轴套的设备。

2.4 定制轴套：根据特定的工程需求和设计要求，定制轴套可以根据尺寸、形状、材料等方面进行个性化制造，满足特定机械的要求。

3. 轴套的制造材料轴套的制造材料是影响其性能和使用寿命的重要因素。

常见的轴套材料包括：3.1 金属材料：如黄铜、铜、钢等金属材料，具有较高的强度和耐磨性，适合用于高负荷和高速度的机械。

3.2 塑料材料：如聚四氟乙烯(PTFE)、尼龙、聚酰胺等，具有自润滑性和较低的摩擦系数，适合用于小型和低负荷的机械。

3.3 涂层材料：如聚三氟乙烯(PTFE)涂层、氧化铝涂层等，能够提供更好的润滑和耐磨性能，适合用于高温和高速度的机械。

自润滑轴承装配图安装注意事项：1. 装配前应确保轴套、座孔表面无异物，座孔表面应尽可能光洁以免在装配时划伤。

2. 装配时可在轴套外表面适当涂上润滑油，帮助轴套较方便地安装，但不易过多以免在重载或往复运动时轴套会脱离出来。

3. 装配时应采用芯轴慢慢压入(建议使用油压机)，禁止直接敲打轴套以免发生变形。

4. 座孔设计时如需采用易变形材料或座孔壁厚较薄时，请予以说明，以免压装时使座孔变形。

5. 为了使装配更简单且不会破坏耐磨层，轴的端面必须有倒角圆滑过度，轴的材质建议为轴承钢表面淬火处理 HRC45 ，表面粗糙度为 Rz2-3，表面也可镀硬铬。

6. 装配时有可能的话，请在轴表面涂上油脂以缩短轴套走合期。

轴套检验方式：1. 外径：采用环规通(GO)与止(NO GO)方式，环规通端为外径最大尺寸，环规止端为外径最小尺寸。

2. 内径：将轴套压入基准孔（ H7 中间值公差）用圆柱塞规检验轴套，塞规的通端为轴套内孔最小尺寸，塞规的止端为轴套内孔最大尺寸。

一般卷制类轴套内孔的精度等级为 H9 。

3. 环规、塞规尺寸按 DIN1494 第一部分。

相关文章推荐：1. 无油润滑轴承在铝锭铸造机的应用(文章来源：中国金属加工网）2. 无油轴承带动模具行业革命(文章来源：中国建材网）3. 自润滑轴承将会成为轴承行业主导产品(文章来源：中国轴承网）4. 浅释缝机“固体润滑”(文章来源：中国纺织服装网）5. 免维护系列滑动轴承、复合轴承、自润滑轴承、无油轴承的应用实例安装注意事项：1. 装配前应确保轴套、座孔表面无异物，座孔表面应尽可能光洁以免在装配时划伤。

2. 装配时可在轴套外表面适当涂上润滑油，帮助轴套较方便地安装，但不易过多以免在重载或往复运动时轴套会脱离出来。

3. 装配时应采用芯轴慢慢压入(建议使用油压机)，禁止直接敲打轴套以免发生变形。

4. 座孔设计时如需采用易变形材料或座孔壁厚较薄时，请予以说明，以免压装时使座孔变形。

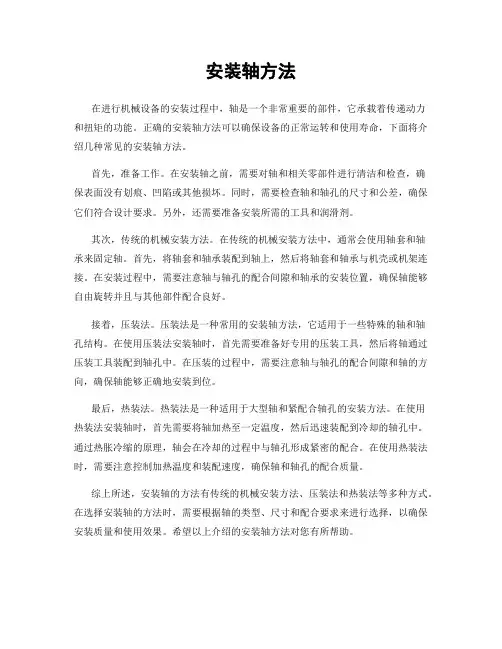

安装轴方法在进行机械设备的安装过程中，轴是一个非常重要的部件，它承载着传递动力和扭矩的功能。

正确的安装轴方法可以确保设备的正常运转和使用寿命，下面将介绍几种常见的安装轴方法。

首先，准备工作。

在安装轴之前，需要对轴和相关零部件进行清洁和检查，确保表面没有划痕、凹陷或其他损坏。

同时，需要检查轴和轴孔的尺寸和公差，确保它们符合设计要求。

另外，还需要准备安装所需的工具和润滑剂。

其次，传统的机械安装方法。

在传统的机械安装方法中，通常会使用轴套和轴承来固定轴。

首先，将轴套和轴承装配到轴上，然后将轴套和轴承与机壳或机架连接。

在安装过程中，需要注意轴与轴孔的配合间隙和轴承的安装位置，确保轴能够自由旋转并且与其他部件配合良好。

接着，压装法。

压装法是一种常用的安装轴方法，它适用于一些特殊的轴和轴孔结构。

在使用压装法安装轴时，首先需要准备好专用的压装工具，然后将轴通过压装工具装配到轴孔中。

在压装的过程中，需要注意轴与轴孔的配合间隙和轴的方向，确保轴能够正确地安装到位。

最后，热装法。

热装法是一种适用于大型轴和紧配合轴孔的安装方法。

在使用热装法安装轴时，首先需要将轴加热至一定温度，然后迅速装配到冷却的轴孔中。

通过热胀冷缩的原理，轴会在冷却的过程中与轴孔形成紧密的配合。

在使用热装法时，需要注意控制加热温度和装配速度，确保轴和轴孔的配合质量。

综上所述，安装轴的方法有传统的机械安装方法、压装法和热装法等多种方式。

在选择安装轴的方法时，需要根据轴的类型、尺寸和配合要求来进行选择，以确保安装质量和使用效果。

希望以上介绍的安装轴方法对您有所帮助。

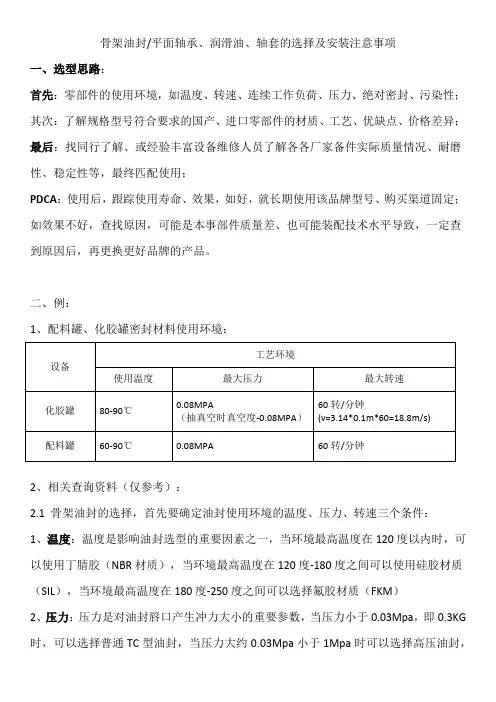

骨架油封/平面轴承、润滑油、轴套的选择及安装注意事项一、选型思路：首先：零部件的使用环境，如温度、转速、连续工作负荷、压力、绝对密封、污染性；其次：了解规格型号符合要求的国产、进口零部件的材质、工艺、优缺点、价格差异；最后：找同行了解、或经验丰富设备维修人员了解各各厂家备件实际质量情况、耐磨性、稳定性等，最终匹配使用；PDCA：使用后，跟踪使用寿命、效果，如好，就长期使用该品牌型号、购买渠道固定；如效果不好，查找原因，可能是本事部件质量差、也可能装配技术水平导致，一定查到原因后，再更换更好品牌的产品。

二、例：1、配料罐、化胶罐密封材料使用环境：2、相关查询资料（仅参考）：2.1 骨架油封的选择，首先要确定油封使用环境的温度、压力、转速三个条件：1、温度：温度是影响油封选型的重要因素之一，当环境最高温度在120度以内时，可以使用丁腈胶（NBR材质），当环境最高温度在120度-180度之间可以使用硅胶材质（SIL），当环境最高温度在180度-250度之间可以选择氟胶材质（FKM）2、压力：压力是对油封唇口产生冲力大小的重要参数，当压力小于0.03Mpa，即0.3KG 时，可以选择普通TC型油封，当压力大约0.03Mpa小于1Mpa时可以选择高压油封，而当压力大约1Mpa时需要选择超高压油封，当时成本也会随着油封压力的增长而增高。

3、转速：转速也是影响油封寿命的重要因素，当转速小于1500转时选择NBR材质，当转速在1500-2500之间选择普通氟胶油封，当转速高于2500转时需要选择特殊型氟胶油封（一般豆浆机、真空泵的转速都要达到10000-20000转）。

3 润滑油资料（仅参考）：3.1 润滑油和润滑脂：润滑脂在使用寿命、耐温范围、粘附性、耐压性、抗缓冲性、密封性方便都比润滑油效果好，可终生使用不更换、可耐高温环境等优点。

3.2 润滑脂：分为钙基润滑脂、钠基润滑脂、锂基润滑脂，耐温性能逐步提高。

4 四氟套：4.1 四氟轴套：由四氟乙烯PTFE特氟龙或者改性四氟加工而成，其特点是耐腐蚀，耐磨损，无油摩擦系数低。

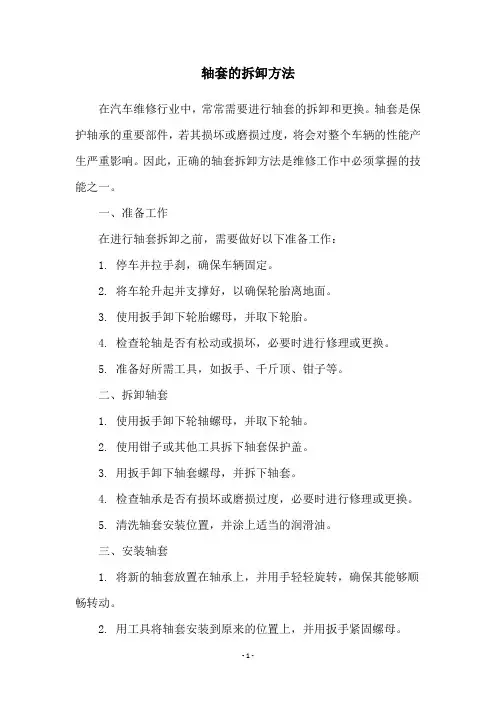

轴套的拆卸方法在汽车维修行业中，常常需要进行轴套的拆卸和更换。

轴套是保护轴承的重要部件，若其损坏或磨损过度，将会对整个车辆的性能产生严重影响。

因此，正确的轴套拆卸方法是维修工作中必须掌握的技能之一。

一、准备工作在进行轴套拆卸之前，需要做好以下准备工作：1. 停车并拉手刹，确保车辆固定。

2. 将车轮升起并支撑好，以确保轮胎离地面。

3. 使用扳手卸下轮胎螺母，并取下轮胎。

4. 检查轮轴是否有松动或损坏，必要时进行修理或更换。

5. 准备好所需工具，如扳手、千斤顶、钳子等。

二、拆卸轴套1. 使用扳手卸下轮轴螺母，并取下轮轴。

2. 使用钳子或其他工具拆下轴套保护盖。

3. 用扳手卸下轴套螺母，并拆下轴套。

4. 检查轴承是否有损坏或磨损过度，必要时进行修理或更换。

5. 清洗轴套安装位置，并涂上适当的润滑油。

三、安装轴套1. 将新的轴套放置在轴承上，并用手轻轻旋转，确保其能够顺畅转动。

2. 用工具将轴套安装到原来的位置上，并用扳手紧固螺母。

3. 安装轴套保护盖，并用钳子或其他工具将其固定。

4. 安装轮轴，并用扳手紧固螺母。

5. 安装轮胎，并用扳手紧固螺母。

6. 将车轮放下，并将车辆移动一段距离，以确保轴套的安装是否正确。

四、注意事项1. 在拆卸和安装轴套时，必须小心谨慎，以避免损坏轴承或其他部件。

2. 在拆卸轴套之前，必须确保车辆已停稳并拉好手刹，以避免车辆滑动或移动。

3. 在安装轴套时，必须使用适当的工具和方法，以确保轴套的安装位置正确，且不会出现松动或漏油等情况。

4. 在安装轴套之前，必须清洗轴承和轴套安装位置，并涂上适当的润滑油，以确保其能够顺畅转动。

5. 在拆卸和安装轴套时，必须遵循相关安全规定和操作规程，以确保工作安全和顺利进行。

总之，在进行轴套拆卸和更换时，必须掌握正确的操作方法和注意事项，以确保车辆的性能和安全。

只有在充分准备和小心谨慎的情况下，才能顺利完成这项工作。

滚动轴承是一种常见的机械零部件，它们被广泛用于各种设备和机械系统中。

滚动轴承的内圈轴向固定是确保轴承正常运转和延长使用寿命的重要环节。

本文将介绍两种常见的滚动轴承内圈轴向固定的方法，以供参考。

一、安装轴肩圈1. 在安装滚动轴承时，可以使用轴肩圈来固定内圈轴向位置。

将轴肩圈放置在轴上，确保其与轴的表面完全贴合。

2. 将滚动轴承的内圈轻轻地滑到轴上，直到它与轴肩圈接触。

在此过程中，需要确保内圈与轴肩圈的贴合紧密，以防止在工作过程中出现轴向移动。

3. 使用适当的工具将轴肩圈和内圈固定在轴上，以确保它们之间的连接牢固可靠。

二、使用轴套固定1. 另一种常见的方法是通过使用轴套来固定滚动轴承的内圈轴向位置。

轴套通常由金属或塑料制成，其内部直径与轴的外径相匹配。

2. 在安装时，首先将轴套装配到轴上，并确保其紧密贴合轴表面。

轴套的外径通常与内圈的外径相匹配。

3. 将滚动轴承的内圈滑到轴套上，确保其与轴套的贴合紧密。

使用适当的工具将轴套和内圈固定在轴上，以确保轴向位置的稳定和可靠。

以上介绍的两种方法是常见的滚动轴承内圈轴向固定的方式，它们可以满足不同工况下的使用要求。

在实际应用中，需要根据具体的工作条件和要求来选择合适的固定方法，并严格按照相关的安装规程和标准进行操作，以确保轴承的正常运转和使用寿命。

希望本文对您有所帮助，谢谢阅读！对于滚动轴承内圈轴向固定的方法，我们可以进一步对上述提到的两种常见方法进行更加深入的分析和讨论。

我们也可以探讨一些其他可能的固定方法，以便更全面地了解滚动轴承内圈轴向固定的技术。

我们来更深入地了解一下安装轴肩圈的方法。

轴肩圈作为一种固定内圈轴向位置的常见部件，其作用在于确保内圈与轴的紧密贴合，防止在工作过程中出现轴向移动。

轴肩圈的选择和安装也显得非常重要。

在选择轴肩圈时，需要注意其材料和尺寸与轴和内圈的匹配性，以及其在工作条件下的耐磨性和耐腐蚀性。

在安装轴肩圈时，需要注意控制安装力和使用合适的装配工具，以确保轴肩圈与轴的贴合紧密和稳固可靠。

机械密封安装要求 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】简介：机械密封部件无论从制造精度上还是安装精度上要求都很严格，如果安装不当，就会影响密封的寿命和密封性能，严重时将会使密封迅速失效。

机械密封广泛用于各种类型的泵。

机械密封是一种精度较高的机械密封部件无论从制造精度上还是安装精度上要求都很严格，如果安装不当，就会影响密封的寿命和密封性能，严重时将会使密封迅速失效。

机械密封广泛用于各种类型的泵。

机械密封是一种精度较高的密封装置，对安装和使用条件均有一定的要求。

一、机械密封的安装为了使机械密封具有良好的密封性能，安装密封的设备应满足以下要求：1、安装安装机械密封部位的轴（或轴套）的外径尺寸公差为h7，表面粗糙度Ra值不大于。

安装机械密封部位的轴（或轴套）的外径≤50mm时，径向跳动公差≤；外径＞50mm时，径向跳动公差≤，安装机械密封的设备转子轴向窜动量≤。

安装时必须将轴、密封腔体（泵盖）、机械密封本身清洗干净，防止杂质进入密封安装部位。

2、密封机械密封的安装是在泵的装配过程中进行的。

待泵轴装上轴承箱，轴承箱的密封元件装好后，按以下步骤安装机械密封：首先，安装前应确认产品型号及规格与设备要求是否一致，在安装密封的轴，腔体及压盖等与辅助密封圈接触处均匀涂油（注：对乙丙橡胶、或介质不允许注入润滑油的情况下，可涂抹植物油或肥皂水。

再把机械密封套上轴，按设计的工作高度安装到位。

过压盖通孔，采用对角线交叉拧紧方式，用螺栓将整个密封与密封腔体（泵盖）联接拧紧。

机械密封配有辅助系统时，按标示正确连接管路，最后试车。

3、观察以上步骤完成后，手动盘车，注意观察转矩的变化，以及有无擦碰声音异常等，以确定是否要重新安装和调整。

打开阀门，密封腔内通入密封介质，全部排出密封腔的空气，使密封腔中全部充满介质，并观察密封有无泄漏情况，确认上述两项正确无误后进行试运转。
