AUTOCAD轴套类零件图绘制

5.1 零件图绘制的基本步骤
在用户使用AutoCAD 2004绘制工程 图时，仅仅掌握绘图命令是远远不够的， 要做到能够高效精确地绘图，还必须掌握 计算机绘图的基本步骤，下面将阐述 AutoCAD 2004绘图的一般操作流程。
PPT文档演模板
AutoCAD机械制图基础教程第5章典 型零件图的绘制
•1．设置绘图环境 •2．绘制图形 •3．图形编辑修改 •4．绘制剖面线 •5．尺寸标注和其他标注
Auto-CAD机械制图基础 教程-第5章-典型零件图
的绘制
PPT文档演模板
2020/11/6
AutoCAD机械制图基础教程第5章典 型零件图的绘制
5.1 零件图绘制的基本步骤 5.2 轴类零件图的绘制 5.3 盘盖类零件图的绘制 5.4 叉架类零件图的绘制 （无）
PPT文档演模板
AutoCAD机械制图基础教程第5章典 型零件图的绘制
PPT文档演模板
AutoCAD机械制图基础教程第5章典 型零件图的绘制
³（2）图层设置
机械零件图一般需要用到轮廓粗实 线、剖视分界线、剖面线和中心线4种 图元，故首先创建4个用于放置这些不 同图元的图层。
选择“格式”→“图层…”命令， 在如图1-4所示的“图层特性管理器” 对话框中，按1.2.3节介绍的方法完成 图层设置。
按下“对象捕捉”按钮，分别拾取左右两 侧键槽中心线与轴线交点为圆，完成两个 φ14圆的绘制。
PPT文档演模板
AutoCAD机械制图基础教程第5章典 型零件图的绘制
单击“直线”按钮，拾取两圆的象 限点，完成两直线的绘制。
单击“修剪”按钮，拾取两个φ14圆和 两条与之相切的直线，单击鼠标右键 结束对象选择。单击两圆内侧将之删 除。再单击鼠标右键并确认，完成键 槽绘制，如图5-6所示。

单击“延伸”按钮，拾取刚绘制的斜线以 及左侧的倒角投影线，单击结束拾取。当 命令窗口提示“选择要延伸的对象”时， 拾取斜线，将斜线延伸到位，如图5-9所示。
9．绘制齿根轮廓线及局部剖
视分界线
齿轮模数为1.75，则齿顶圆与齿根圆的尺 寸差为3.9375。单击“偏移 ”按钮，输入 距离3.9375，拾取齿顶圆投影轮廓线，再 向下移动光标并单击鼠标左键，结束线段 绘制。利用延伸功能，将该线段延伸到齿 轮端面。
的全部粗实线。提示指定镜像线时，拾取 中心线的左右两端点。当命令行提示“是 否删除源对象？[是(Y)/否(N)] <N>:”时， 接受缺省选项“N”，完成线段的镜像拷贝， 完成主动轴外轮廓，如图5-5所示。
图5-5 主动轴外轮廓绘制
图中还缺少许多线段，需用直线命令 补齐。单击“直线”按钮，按下状态栏中 的“对象捕捉”按钮。拾取端点①和②， 完成主动轴中间缺少线段的绘制。重复操 作补齐所有线段，如图5-6所示。
单击“偏移”按钮，输入34.732，拾 取刚才绘制的中心线，在中心线的上方单 击鼠标左键完成中心线的偏移。再次拾取 中心线，并在中心线下方单击鼠标左键， 完成两条齿轮分度圆中心线的绘制。
选择“工具”→“移动UCS”命令， 利用“对象捕捉”拾取中心的左端点，完 成用户坐标系的创建，如图5-3所示。
图5-3 中心线绘制
（2）图层设置
机械零件图一般需要用到轮廓粗实 线、剖视分界线、剖面线和中心线4种 图元，故首先创建4个用于放置这些不 同图元的图层。
选择“格式”→“图层…”命令， 在如图1-4所示的“图层特性管理器” 对话框中，按1.2.3节介绍的方法完成 图层设置。
（3）线型比例设置
选择“格式”→“线型…” 命令，打开“线型管理器”对话 框，再单击其中的“显示细节” 按钮，对话框显示如图5-2所示。

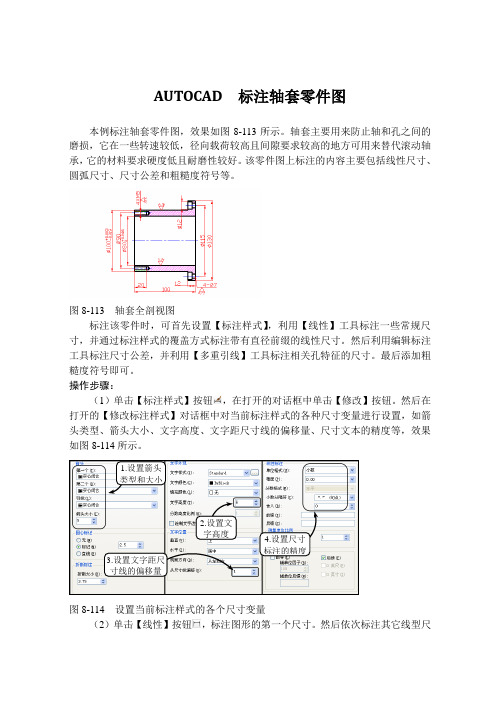

AUTOCAD 标注轴套零件图本例标注轴套零件图，效果如图8-113所示。

轴套主要用来防止轴和孔之间的磨损，它在一些转速较低，径向载荷较高且间隙要求较高的地方可用来替代滚动轴承，它的材料要求硬度低且耐磨性较好。

该零件图上标注的内容主要包括线性尺寸、圆弧尺寸、尺寸公差和粗糙度符号等。

图8-113 轴套全剖视图标注该零件时，可首先设置【标注样式】，利用【线性】工具标注一些常规尺寸，并通过标注样式的覆盖方式标注带有直径前缀的线性尺寸。

然后利用编辑标注工具标注尺寸公差，并利用【多重引线】工具标注相关孔特征的尺寸。

最后添加粗糙度符号即可。

操作步骤：（1）单击【标注样式】按钮，在打开的对话框中单击【修改】按钮。

然后在打开的【修改标注样式】对话框中对当前标注样式的各种尺寸变量进行设置，如箭头类型、箭头大小、文字高度、文字距尺寸线的偏移量、尺寸文本的精度等，效果如图8-114所示。

图8-114 设置当前标注样式的各个尺寸变量（2）单击【线性】按钮，标注图形的第一个尺寸。

然后依次标注其它线型尺1.设置箭头类型和大小2.设置文字高度3.设置文字距尺寸线的偏移量 4.设置尺寸 标注的精度寸，效果如图8-115所示。

图8-115 标注线性尺寸（3）单击【标注样式】按钮，在打开的对话框中单击【替代】按钮，并在打开的对话框中切换至【主单位】选项卡。

然后在【前缀】文本框中输入直径代号“％％c ”，单击【确定】按钮。

接着利用【线性标注】工具标注线性尺寸时将自动带有直径前缀符号，效果如图8-116所示。

图8-116 标注带直径符号的线性尺寸（4）在【标注样式管理器】对话框中将原来的标注样式设置为当前样式，并放弃样式替代。

然后选取当前标注样式，并单击【修改】按钮。

接着在打开的对话框中切换至【公差】选项卡，在【垂直位置】下拉列表中选择【中】选项，效果如图8-117所示。

图8-117 设置公差相对于标注文本的位置（5）双击要添加公差的标注尺寸，并在打开的文字编辑器中输入如图8-118所示的公差尺寸。

图3-59 绘制中心线
图3-60 绘制外轮廓线
2.零件绘制 （4）使用“偏移”命令绘制两条竖直线和一条水平线，竖直线的偏移距离为 1mm，水平线偏移距离为10mm，如图3-61所示。 （5）使用“修剪”命令修剪多余的线段，将偏移后的细点画线移动至中心线 图层，如图3-62所示。
图3-61 偏移直线
1.零件分析 轴套属于回转类零件，通常采用一个主视图进行视图表达，如图3-58所示。
图3-58 轴套零件图
2.零件绘制 （1）加载“A4样板”图形文件。 （2）打开状态栏的“动态输入”、“极轴追踪”、“对象捕捉”和“线宽” 功能，右键“极轴追踪”，选择“90,180,270,360…”；选择“中心线”图 层 ，使用“直线”命令绘制1条长度为30mm的中心线，如图3-59所示。 （3）选择“粗实线”图层 ，根据已知尺寸，使用“直线”命令绘制3条轮廓 线，如图3-60所示。
图3-62 修剪线段
2.零件绘制
（6）右击极轴追踪开关，选择“45,90,135,180…”。使用“直线”命令， 过交点绘制与水平线夹角为45°的直线，如图3-63所示。 （7）使用“镜像”命令，镜像轴套下半部图形，如图3-64所示。
图3-63 绘制直线
图3-64 镜像图形
2.零件绘制
（8）选择“细实线”图层，使用“图案填充”命令，如图3-65所示。 （9）使用“缩放”命令，将图形放大3倍。 （10）打开“标注样式管理器”对话框，将所有样式中的测量单位比例因子 改为“1/3”,如图3-66所示。
图3-67 标注尺寸
图3-68 标注尺寸
2.零件绘制 （13）使用“插入块”命令，标注表面粗糙度符号和标注基准符号，如图369所示。 （14）使用“快速引线”命令LE，如图3-70所示。

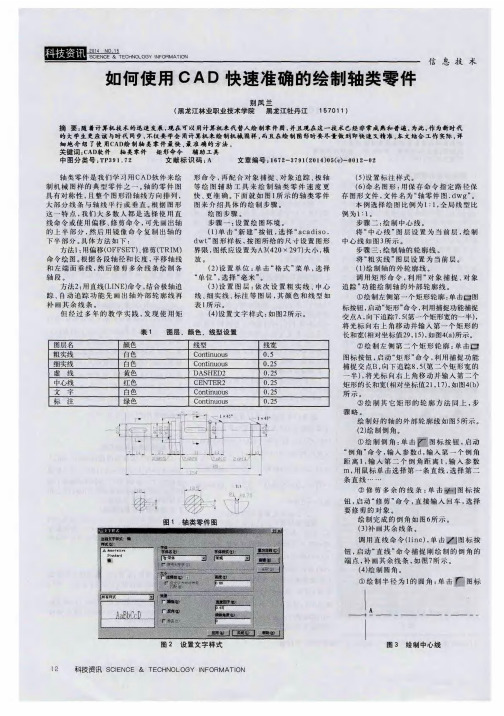

按钮， 启动 “ 圆角” 命令输 入参数ｒ ， 输 入 圆 ① 绘制 第 一 个 键 槽 ： 单 击 图标 按 钮 ， 角半 径 １ ， 输入参数ｍ， 选 择 第 一 个对 象 ， 选 启 动 “ 圆” 命令 ， 捕 捉交 点 Ａ并 向右 追 踪 ７ ， 输 参考 文献 择 第二个对 象 。 １ 】蒋 晓 ． 中 文 Ａｕ ｔ ｏ Ｃ ＡＤ机 械 设 计 实 例 培 入 半 径２ ． ５ ； 重复“ 圆” 的命 令 ， 捕捉圆， Ｄ Ｏ并 【 训 教程 【 Ｍ】 ． 机械 工 业 出 版社 ， ２ ０ ０ ６ ． 向右 追踪 １ ４ ， 输 入 半 径 ２ ． ５ 。 单 击 图标 按 ②绘制半径为０ ． ７ ５ 的圆角： 单击ｊ 瓣图 ［ ２ ］姜 云桥 ． Ａ ｕ ｔ ｏ Ｃ ＡＤ适用 教程 【 Ｍ］ ． 中 国传 标按钮 ， 启动 “ 圆角” 命令输入 参数ｒ ， 输 入 钮 ， 启动 “ 直线” 命令 ， 捕 捉 第 一 个 圆的 象 限 媒大学出版社， ２ ０ ｌ １ ． 圆角 半 径 ０ ． ７ ５ ， 输 入 参 数 ｍ， 选 择 第 一 个 对 点 ， 再捕捉第二个 圆的象限点 。 单 击 图 【 ３ 】“ 轴类 零件 的Ｃ ＡＤ 绘￣ ］ Ｉ ［ Ｅ Ｂ ／ Ｏ Ｌ ］ ． ｈ ｔ ｔ ｐ ： ／ 象， 选择第二个对象 。 标按钮， 启动 “ 修剪” 命令， 直 接 按 回车 或 空 ／ ｗｅ ｎ ｋ ｕ． ｂ ａ ｉ ｄ ｕ． ｃ ｏ ｍ／ ｖ ｉ ｅ ｗ／４ ｅ ａ ｃ ３ ｆ ａ ａ ｄ１ ③修剪 多余 的线 ： 单 击 图标 按 钮 ， 格， 用 鼠标 单 击 选 择 要 修 剪 的 对 象 。 ｆ ３ ４ ６ ９ ３ ｄ ａ ｅ ｆ ３ ｅ ４ ７ ． ｈｔ ｍ１ ． ２ ０ １ ０ ． 启动“ 修 剪” 命令 ， 直 接 按 回车 或 空 格 ， 用 鼠

轴是机械领域很典型的零件，主视图由一系列水平线、垂直线还有键 槽组成，图形相对简单。可以采用坐标法来绘制半个轴的主视图，然后 进行镜像操作即可。但是坐标法绘图时需要知道具体每个点的坐标，而 坐标需要根据轴的几何尺寸去计算，这样计算就很麻烦。
AutoCAD机械制图基础教程（2006版）
四、盘盖类零件图的绘制
AutoCAD机械制图基础教程（2006版）
三、轴类零件图的绘制
一般只用一个主视图来表示轴上各轴段长度、直径及各种结构的轴 向位置。轴体水平放置，与车削、磨削的加工状态一致，便于加工者看 图。
实心轴主视图以显示外形为主，局部孔、槽可采用局部剖视表达。键 槽、花键等结构需画单独的断面图，既能清晰表达结构细节，又有利于 尺寸和技术要求的标注。当轴较长时，可采用断开后缩短绘制的画法。 必要时，有些细节结构可用局部放大图表达。
AutoCAD机械制图基础教程（2006版）
一、零件图绘制的基本内容
表达零件结构、大小和技术要求的图样称为零件图。零件图是表达 零件设计信息的主要媒体，是制造和检验零件的依据。完整的零件图必 须包括以下几项内容： （1）一组视图：把零件各部分的结构、形状表达清楚。 （2）全部尺寸：把零件各部分的大小和位置确定下来。 （3）技术要求：说明零件在制造时应达到的一些质量要求，例如表面 粗糙度、尺寸极限偏差、形状和位置公差、材料及热处理等。这些要求 有的可以用符号注写在视图上，有的须统一注写在图纸的空白处。 （4）标题栏：说明零件的名称、材料、数量及图号等。
六、箱壳类零件图的绘制
箱壳类零件一般较为复杂，为了完整表达清楚其复杂的内、外结构 和形状，所采用的视图较多。以能反映箱壳工作状态且表示结构、形状 特征作为选择主视图的出发点。箱壳类零件的功能特点决定了其结构和 加工要求的重点在于内腔，所以大量地采用剖视画法。选取剖视时一般 以把完整孔形剖出为原则，当轴孔不在同一平面时，要善于使用局部剖 视、阶梯剖视和复合剖视表达。

图5-12 传动丝杠零件图
主要作图步骤如图15-13所示。
图15-13 主要作图步骤
ቤተ መጻሕፍቲ ባይዱ
15.2
课后作业
1.绘制拉杆轴零件图，如图15-14所示。图幅选用A3，绘图比例为1:1， 尺寸文字字高为3.5，技术要求中的文字字高分别为5和3.5。中文字体 采用“gbcbig.shx”，西文字体采用“gbeitc.shx”。
（1）轴套类零件主要在车床上加工，一般应按加工位置将轴线水平放置来确定主 视图。 （2）轴套类零件的其他结构形状，如键槽、光孔、螺纹孔和退刀槽等可采用局部 剖视图、断面图、局部视图和局部放大图等表达。
15.1.2
范例解析──绘制及编辑多线
【练习15-1】绘制传动轴零件图，如图15-1所示。图幅选用A3，绘图比 例为1:1.5，尺寸文字字高为3.5，技术要求中的文字字高分别为5和3.5。 中文字体采用“gbcbig.shx”，西文字体采用“gbeitc.shx”
图15-14 拉杆轴零件图
2.绘制锁紧套零件图，如图15-15所示。图幅选用A3，绘图比例为2:1， 尺寸文字字高为3.5，技术要求中的文字字高分别为5和3.5。中文字体采 用“gbcbig.shx”，西文字体采用“gbeitc.shx”。
图15-15 锁紧套零件图
第15讲 轴套类零件
本章学习目标
绘制轴套类零件
本章大纲
• 15.1 • 15.2
绘制轴套类零件 课后作业
15.1.1 绘制轴套类零件
本节介绍绘制轴套类零件的方法及技巧。
15.1 .1
知识点讲解
轴类零件主要用于支承齿轮、带轮等转动零件及传递扭矩，可分为 光轴、阶梯轴、空心轴等。套类零件主要用于支承及保护转动零件。 轴套类零件一般由共轴线的回转体组成，常带有螺纹、键槽、退刀 槽、挡圈槽及中心孔等结构。 轴套类零件的表达方案如下。

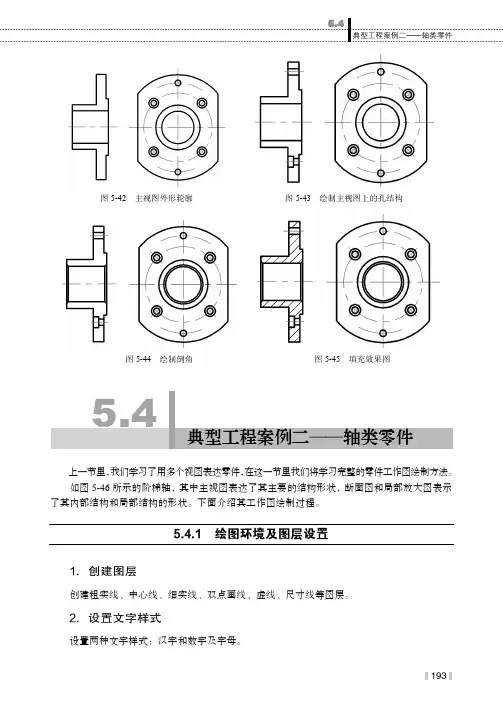

5.4 典型工程案例二——轴类零件
193
图5-42 主视图外形轮廓 图5-43
绘制主视图上的孔结构
图5-44 绘制倒角 图5-45 填充效果图
5.4 典型工程案例二——轴类零件
上一节里，我们学习了用多个视图表达零件，在这一节里我们将学习完整的零件工作图绘制方法。

如图5-46所示的阶梯轴，其中主视图表达了其主要的结构形状，断面图和局部放大图表示了其内部结构和局部结构的形状。

下面介绍其工作图绘制过程。

5.4.1 绘图环境及图层设置
1．创建图层
创建粗实线、中心线、细实线、双点画线、虚线、尺寸线等图层。

2．设置文字样式
设置两种文字样式：汉字和数字及字母。

典型零件图的绘制 194 第5章
图5-46 阶梯轴
启动菜单命令【格式】/【文字样式】，在弹出的文本框中新增“汉字”样式，字体选择“gbenor.shx ”，选择大字体“gbcbig.shx ”，字体高度设为“0.0000”，高度在文字输入时设置；新增“数字及字母”，字体选择“gbeitc.shx ”，选择大字体“gbcbig.shx ”，字体高度同样设置为“0.0000”，高度在尺寸样式中设置，如图5-47
所示。

图5-47 文字样式设置
3．设置标注样式
设置3种标注样式：线性尺寸标注样式、圆与圆弧标注样式和角度标注样式，以分别适应。

机械制图与CAD
项目三 识读与绘制轴套类零件图 任务7 识读与绘制轴套类零件图
二、看零件图的方法和步骤
1．了解零件的名称、用途和材料。 2．分析零件各组成部分的几何形状、结构特点及 作用。 3．分析零件各部分的定形尺寸和各部分之间的定 位尺寸。 4．熟悉零件的各项技术要求。
机械制图与CAD
项目三 识读与绘制轴套类零件图 任务7 识读与绘制轴套类零件图
项目三 识读与绘制轴套类零件图
项目任务 1.认识轴套类零件 2.绘制剖视图（单一剖切面） 3.绘制断面图及局部放大图 4.分析轴套类零件的结构 5.零件图的尺寸标注 6.阅读与标注技术要求 7.识读与绘制轴套类零件图
机械制图与CAD
项目三 识读与绘制轴套类零件图
通过本教学单元的学习,能识读和绘制中等复杂程度的轴 大套类零件图。
（4）分析尺寸。首先找出长、宽、高三个方向的尺寸基准，再按形体分 析法找出各组成部分的定位尺寸、定形尺寸和总体尺寸。
（5）分析技术要求。关键是弄清哪些部位的技术指标要求较高，以便考 虑在加工时，采取相应措施。
机械制图与CAD
三、识读与绘制轴套类零件图
φ 35k6(++00..001082)
φ 60h8(-00.046) φ 55 φ 40
项目三 识读与绘制轴套类零件图 任务7 识读与绘制轴套类零件图
φ 35k6(++00..001082)
3.2
C
3.2
1.6
D
1.6 1.6
3.2
φ 35k6(++00..001082)
12.5
其余
模数 齿数 压力角 精度等级
2.5 22 20° 7-6-6GM

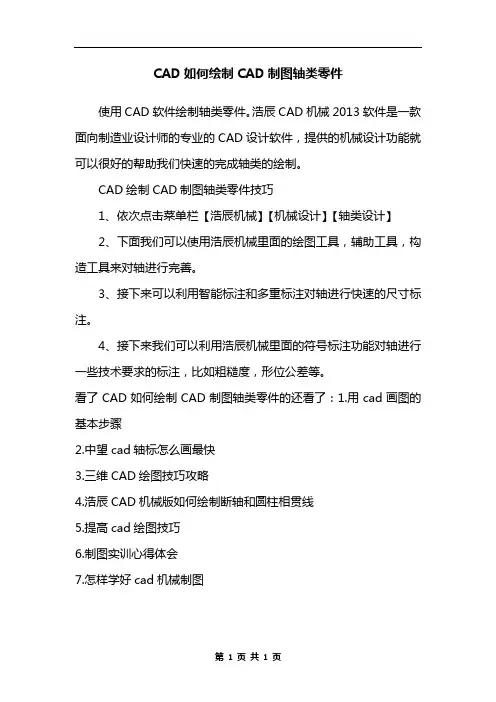

CAD如何绘制CAD制图轴类零件
使用CAD软件绘制轴类零件。

浩辰CAD机械2013软件是一款面向制造业设计师的专业的CAD设计软件，提供的机械设计功能就可以很好的帮助我们快速的完成轴类的绘制。

CAD绘制CAD制图轴类零件技巧
1、依次点击菜单栏【浩辰机械】【机械设计】【轴类设计】
2、下面我们可以使用浩辰机械里面的绘图工具，辅助工具，构造工具来对轴进行完善。

3、接下来可以利用智能标注和多重标注对轴进行快速的尺寸标注。

4、接下来我们可以利用浩辰机械里面的符号标注功能对轴进行一些技术要求的标注，比如粗糙度，形位公差等。

看了CAD如何绘制CAD制图轴类零件的还看了：1.用cad画图的基本步骤
2.中望cad轴标怎么画最快
3.三维CAD绘图技巧攻略
4.浩辰CAD机械版如何绘制断轴和圆柱相贯线
5.提高cad绘图技巧
6.制图实训心得体会
7.怎样学好cad机械制图
第1页共1页。

※ 1 ※AutoCAD 2005机械零件图绘制实例 内容提要：本文以常见的典型机械零件轴套类零件、盘盖类零件、叉架类零件、箱体类零件为例来介绍应用AutoCAD 2005的绘图过程。

通过本文的学习，读者应对使用AutoCAD 2005绘制常见典型机械零件的方法和特点有较为完整的认识。

关键字：引言：为了便于读者更全面和熟练地掌握AutoCAD 2005的知识，本文将结合绘制机械零件图的实例，完整地介绍整个绘图过程。

认真学习本文将对提高实际工作绘图能力有极大帮助。

正文：1 设置绘图环境本文以常见的典型机械零件轴套类零件、盘盖类零件、叉架类零件、箱体类零件为例来介绍应用AutoCAD 2005的绘图过程。

认真学习本文将对提高实际工作绘图能力有极大帮助。

如果是第一次使用AutoCAD 2005，那就参考一下例子逐步进行练习。

如果喜欢在已有的图纸基础上画图，也不失为一种好方法，而且可以做到同一格式标准，其方法是先打开已有图纸，将其图中的元素全部删去即可，但原图纸中的绘图环境将被保留下来。

AutoCAD 2005功能强大，如果喜欢先按1：1画图，最后根据大小画图框和标题栏，不管是多大还是多小的机械零件，只要最后打印图纸时候选择好合适的范围，最后的图纸效果也是不错的。

但有一点必须注意，画图时候必须养成严格按对象尺寸画图，尤其在修改图纸的时候，不要求方便，只改尺寸而不改图，这会给以后的工作带来很大的麻烦。

AutoCAD 2005“CAD 标准文件”中，提供了有关标准的制定以及图形标准性检查的功能。

用户可以依据某一图形生成标准文件，然后用该标准文件来检查其他图形文件是否符合标准。

AutoCAD 2005为了方便和统一绘图格式，在“模板”子目录下建有如图1所示的各种图框和标题栏的模板图样，用户可以直接调用，这也是一种开始画图的简洁方法。

图1 各种图样的模板本文是从最基础的方法开始介绍绘图的基本步骤。

在正式开始应用AutoCAD 2005绘图之前，应先设置绘图环境，然后才开始绘图。

第 19 章
机械制图
19.2.4 绘制轴类零件图
轴类零件的绘制过程可以说是机械制图中比较常见的例子，完整的轴类零件图需要经过配置绘图环境、绘 制主视图、绘制剖视图、绘制剖面线、标注尺寸、标注基准代号及形位公差、标注表面粗糙度、填写标题栏及 技术要求等具体步骤。
1．配置绘图环境 1 启动AutoCAD 2015后，单击【快速访问】工具栏中的【新
制，如图19-7所示。
图19-6 绘制圆
图19-7 完成主视图
501
图19-1 图层特性管理器
距离分别为25（向上）、25（向右）、2（向下）、2（向右）、7（向上）、15（向右）、4（向下）、
2（向右）、2（向上）、85（向右）、10（向下）、2（向右）、2（向上）、55（向右）、20（向
下），效果如图19-2所示。
3 在【默认】功能区中，单击【修改】面板上的【倒角】按钮 ，指定第一条直线的倒角长度为2，角度 为45°，对轴端进行倒角，如图19-3所示。
2×45°
2×45°
2×பைடு நூலகம்5°
图19-2 绘制轴轮廓
图19-3 绘制倒角
4 调用L【直线】命令，绘制轴肩直线，如图19-4所示。 5 调用MI【镜像】命令，以水平中心线作为镜像中线，镜像效果如图19-5所示。
图19-4 绘制轴肩
图19-5 镜像图像
6 调用C【圆】命令，绘制直径为20和14的圆，如图19-6所示。 7 调用L【直线】命令，使用对象捕捉连接直线，并调用TR【修剪】命令，修剪图形，完成主视图的绘
建】按钮 ，新建空白文件，并设置A3大小的图形界限。 2 输入LA【图层特性】命令，新建图层，如图19-1所示。
2．绘制主视图 1 将【中心线】层切换为当前图层，调用L【直线】命令，绘

子
剖、半剖或局部剖视图表达。
教
3．尺寸标注
径向基准和轴向基准的选择
案
4．技术要求
同轴度、径向圆跳动、轴向圆跳动及键槽的对称度等。
7
项目3 轴套类零件图
《
3.1.4 剖视图
机
1．剖视图的形成
械
假想用剖切面将零件剖开，移去观察者与剖切面之间的部分，其余部分作正投影所得到
制
的图形叫做剖视图。
图
与
CAD
绘
本任务通过轴套类常见的结构、视图的表达、尺寸注法和技术要求的注
制
写等相关知识的学习和训练，使学生掌握轴套类零件的读图和绘图相关技能。
图
与
CAD
绘
图
》
电
知识点：零件分类、轴套类常见的结构、视图表达、尺寸注法、技术要求等；
子
重点：零件的结构分析、局部剖视图、断面图、轴套类零件的视图表达；
教
难点：视图表达、尺寸注法、技术要求。
案
2
项目3 轴套类零件图
《
3.1.1 常见零件的分类
机
械
1．轴套类零件
制
主体为回转类结构，径向尺寸小，轴向尺
图
寸大。
与
2．盘盖轮类零件
主体结构为扁平形状。若主体结构为回转
CAD
体，则有较大的径向尺寸和较小的轴向尺寸。
3．叉架类零件
绘
叉是操纵件，操纵其它零件变位；架是支
图
撑件，用以支持其它零件。
》
4．箱壳类零件
绘
图
（2）重合断面图的标注 1) 对称的重合断面图不必标注；
》
2) 不对称的重合断面图可省略标注。
电

项目七画零件图【学习目标】熟悉轴套类、盘盖类、支架类、箱体类零件的结构特点、视图特点，掌握四类零件图的画法特点，熟练并综合应用各类绘图和编辑命令，进一步提高绘图速度。

任务1：轴套类零件的绘制【操作要点】轴套类零件包括各种轴、套筒和衬套等，零件的形体特征都是回转体，主视图表达零件的内外结构，相对于轴线具有对称性，可以先画出零件的一半内外形（轴线上方的部分），然后利用镜像命令进行复制下半部分，其余主要是用局部放大图、断面图等表达轴上的油槽、倒角、退刀槽、螺纹、油孔、销孔。

基本作法：1.调用A3标准图幅样板图；2.以轴线为界先绘制一半主视图，完成倒角、螺纹等结构的绘制，然后应用镜像命令画全主视图；3．完成其余辅助视图的绘制；4．标注尺寸和注写相关技术要求。

图7-1-1【实例演示】轴零件图（图7-1-1）1．打开A3样板图，另存为轴.dwg，用直线命令（距离输入）绘制图6-1-2；图7-1-22．完成倒角、螺纹、键槽等结构的绘制（图7-1-3）；图7-1-33．用镜像命令完成主视图下部分的复制；4．绘制两个移出断面图；5．标注尺寸和注写相关技术。

【练习与实践】1．绘制滑阀零件图，字体高度为3.5，以滑阀.dwg为文件名保存在E盘CAD作业文件夹中。

任务2：轮盘类零件的绘制【操作要点】轮盘类零件包括各种手轮、带轮、花盘、法兰盘、端盖及压盖等，轮盘类零件的形体特征是同一轴线不同直径的的若干回转体组成，盘体部分的厚度比较薄。

常见的结构有轴孔、键槽、退刀槽、倒角、凸台、凹坑、均匀分布的孔、轮辐、肋板等。

主视图一般画成剖视图，左视图表示外形，局部细节常用剖视图、辅助视图、剖面图及简化画法进行表达。

基本作法：1.调用A4标准图幅样板图；2.进行主视图和左视图的布图；3.完成主视图和左视图的绘制，对称的主视图可以先画一半，左视图的均布孔可以通过阵列进行复制；3．完成其余辅助视图的绘制；4．标注尺寸和注写相关技术要求。

《AutoCAD机械制图教程》教案图9-1 轴套类零件图15分钟三、相关知识讲解1．机械样板文件的建立与调用2．快速引线命令3．多重引线命令4．尺寸公差标注5．几何公差标注演示法讲授法25分钟四、任务实施第1步：调用或建立一个机械零件图的样板文件。

第二步：绘制图形。

1．绘制主视图根据轴套类零件的主视图有一对称轴，且整个图形沿轴线方向排列，大部分线条与轴线平行或垂直的特点，可先用“直线”命令，结合“正交”功能画出中轴线和上半部分的外部轮廓线，然后用“镜像”命令复制出轴的下半部分，最后置换图层。

2．绘制轴肩局部放大图3. 键槽断面图4．整理图形，将图形调整至合适位置，完成轴类零件图视图的绘制，结果如图9-1所示。

第3步：标注尺寸1. 带直径符号的线性尺寸标注2. 局部放大图的尺寸标注3. 倒角的尺寸标注4. 尺寸公差的标注5. 形位公差的标注第4步：保存图形文件演示法讲练结合法20分钟五、模仿练习练习法现场指导法10分钟六、分层教学与举一反三图9-2练习法5分钟七、评价考核根据学生完成任务及练习的质量与数量进行评价。

记分评价法5分钟八、课堂小结：重点小结轴套类零件图的绘制方法，多重引线命令的使用方法，尺寸公差与几何公差的标注方法和局部放大图的画法。

九、作业布置完成下面技能训练与检测并预习任务10的相关知识。

1．选择合适图幅和比例绘图如图9-3所示的轴类零件图。

要求：布图匀称，图形正确，线型符合国标，标注尺寸和公差。

但不标注表面粗糙度，不填写“技术要求”及标题栏。

图9-3 轴类零件图2．选择合适图幅和比例绘图如图9-4所示的套类零件图。

要求：讲解法布图匀称，图形正确，线型符合国标，标注尺寸、公差和表面粗糙度代号，但不填写“技术要求”及标题栏。

图9-4 套类零件图教研室主任签名累计课时 2。

表格191图层设置序号图层名描述内容线宽线型颜色打印属性轮廓线绘制图形轮廓03mm实线continuous白色打印细实线绘制辅助线或断面线默认实线continuous白色打印中心线绘制中心线或辅助线默认点画线center红色打印标注线绘制标注文字等内容默认实线continuous白色打印虚线绘制隐藏对象或运动轮廓默认虚线dashed白色打印剖面线绘制剖面线默认实线continuous白色打印启动autocad2016新建名为阶梯轴
Ⅰ
3 49
4 41
3 35
170
图 19-2 阶梯轴
19.2.1 设置图层
用 AutoCAD 绘制零件图时要注意的是，各种线条要分层，这样便于管理和更改，尤其是图形复杂时。首先要建立几个常 用的图层，每个图层上的线条类型不同，或者宽度不同。
建立图层，根据图上的线条类型看，有轮廓线、中心线、剖面线，根据这几个线条类型和线宽建立图层，如错误!未找到 引用源。所示。
图 19-24 绘制直线
（2） 按“Enter”键继续执行直线命令。选择适当位置，完成绘制的效果如图 19-25 所示。
图 19-25 绘制直线
（3） 执行【绘图】面板中的 C【圆心，半径】命令图标 ，以中心线的交点为圆心，绘制直径为 50 的圆及轴的直径， 如图 19-26 所示。 （4） 执行【修改】面板中的 O【偏移】命令图标 ，输入偏移距离“7”，以水平中心线为对象，偏移出键槽宽度的两
轴按中心线形状不同可分为直轴、曲轴和挠性钢丝轴。直轴应用较多，又可分为光轴和阶梯轴，由于阶梯轴能够满足零件 的轴向定位等优点，在机械行业中被广泛使用。
阶梯轴又可分为普通阶梯轴和齿轮轴两大类。 常见的轴类零件如错误!未找到引用源。所示。
阶梯轴

3D工程图学应用与提高AutoCAD绘制零件图●机械图分为零件图和装配图两种。

●机械中一般零件又分为轴类、盘盖类、叉架类、箱体类四种零件，今天我们以轴类零件为例讲讲在cad中如何来画零件图。

●一张零件图上一般包括：一组视图、完整的尺寸、技术要求、标题栏。

本讲中以绘制视图为主，至于尺寸标注与技术要求后面再讲。

⏹一、以A2-机械为样板新建文档。

⏹二、分析零件的结构特点选择表达方案。

考虑加工位置选择主视图；轴上铣了键槽、切了平面需要配断面图；螺纹的退刀槽处为了便于标注可局部放大。

⏹三、根据零件的大小及复杂程度选图幅与比例：由于轴的总长为160mm再考虑表达方案以及预留尺寸标注的位置，最终选定A3图纸1.5:1的比例。

⏹四、选择轴线层为当前层，先画长为160的轴线。

由于不是1:1绘图，我们采取先画后放的方案，也就是说先用1:1的比例画出所有图形，然后整体放大1.5倍。

●如果点划线比例不合适可调整全局比例因子。

⏹五、切换到“轮廓线”层，画轴的一边的外轮廓线另外一边轮廓线镜像得到。

●画水平线与竖直线时可用极轴追踪来画：追踪90°或180°的特殊角度，输入极轴值如12.5、24、7.5等来简化作图。

⏹六、镜像得到下面轮廓线。

⏹七、延伸竖直边。

（先选边界回车确认！后选要延伸的边！）⏹八、倒角、圆角。

●倒角圆角都需要先指定其大小；最后画因倒角而产生的轮廓线。

⏹八、画键槽、螺纹的小径线（细实线）●画键槽时可以打开对象捕捉中的“象限点”；螺纹的小径线可以从轴线偏移得到，也可以直接画。

⏹九、先画切平面轴段的左视图，根据高平齐投影关系画主视图中的截交线。

●左视图中，先画圆，在画过圆心45°倾斜的辅助线，最后利用偏移命令得到轮廓线。

⏹十、画键槽、切平面处的两个断面图，并填充剖面符号。

●选图案、比例、角度填充两个断面图。

⏹十一、画局部放大图●局部放大的边界用细的波浪线来画，可以用样条曲线来实现。
