AUTOCAD 标注轴套零件图

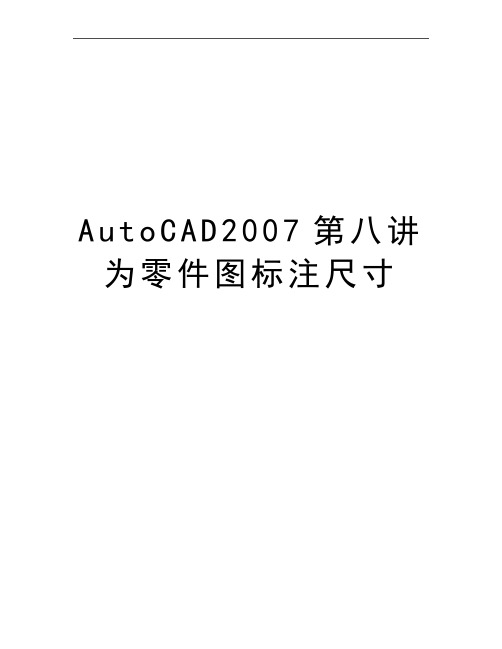

A u t o C A D2007第八讲为零件图标注尺寸第八讲为零件图标注尺寸打印本页本讲简介尺寸标注是机械制图中的一项必不可少的内容，是将图形进行参数化的最直接表现，也是构图的一个重要操作环节。

通过各种几何图元的排列组合，仅能体现出零件的结构形态，而通过精确的尺寸标注，则可以表达出零件图各部件之间的实际大小及相互位置关系，以方便零件的现场加工。

这一讲我们将综合应用各种尺寸标注工具、尺寸编辑工具以及公差标注工具，为传动轴零件精确标注尺寸与公差，同时学习以下主要内容：尺寸样式直线尺寸曲线尺寸复合尺寸公差尺寸引线尺寸编辑尺寸第1节为零件图标注尺寸一般情况下，尺寸标注包括尺寸文字、尺寸线、尺寸界线和箭头等四部分，其中尺寸文字用于表明对象的实际测量值，尺寸线用于表明尺寸标注的方向和范围，箭头用于指出测量的开始位置和结束位置，尺寸界线是从被标注的对象延伸到尺寸线的短线。

AutoCAD绘图软件为用户提供了丰富的尺寸标注工具，这些标注工具都排列在【标注】菜单栏和【标注】工具栏中，运用这些工具可以精确地标注出各种图形的尺寸。

操作步骤：1.首先执行【打开】命令，打开附盘“/源文件/传动轴.dwg”。

设置尺寸标注样式2.单击【标注】菜单中的【标注样式】命令，打开【标注样式管理器】对话框，单击按钮，创建一个名为“机械标注”的尺寸样式。

3.在【创建新标注样式】对话框中单击按钮，打开【新建标注样式：机械标注】对话框，然后设置相关尺寸参数如图8-1所示。

4.在【新建标注样式：机械标注】对话框中展开“文字”选项卡，单击“文字样式”列表右侧的按钮，在弹出的对话框中设置一种文字样式，如图8-2所示。

图8-1 “直线”选项卡图8-2 设置文字样式5.关闭【文字样式】对话框，返回【新建标注样式：机械标注】对话框，将刚设置的文字样式设置为当前，并设置尺寸文字的高度、颜色以及偏移量等参数，如图8-3所示。

6.在【新建标注样式：机械标注】对话框中展开“主单位”选项卡，然后设置单位格式、精度等参数，如图8-4所示。

AutoCAD绘制机械零件装配图一、绘制详细的二维设计装配图以下面的装配图为例说明画图步骤。

§第一步：蜗杆轴包含8个零件，先给每一个零件建立一个图层。

>箱体层>蜗杆轴层>齿轮层>滚动轴承层>挡油盘层>定位螺母层>左端盖层>右端盖层第二步：切换到“蜗杆轴”层，绘制蜗杆轴。

注意要将零件的主要结构准确的绘制出来，尺寸不合适的地方要进行圆整。

结果如下：>第三步：切换到“挡油盘”层，画出挡油盘的轮廓形状。

>第四步：切换到“滚动轴承”层，绘制出滚动轴承的形状。

>第五步：切换到“螺母”层，绘制出螺母。

用上述方法依次画出其他零件，即可得到图示装配图。

绘制过程中可将一些不相关的零件层关掉，使图面简洁。

适用范围及优缺点：这种绘制装配图的方法适用于在设计过程中画设计装配图。

缺点：画图比较麻烦，与手工绘图类似。

优点是拆图比较方便。

二、由零件图组合装配图在零部件测绘过程中，常常是先测绘各零件的零件图，然后再由零件图组合成装配图。

这样就可以充分利用已经绘制的零件图，将它们组合成装配图，从而避免重复劳动，提高工作效率。

这种画装配图的实质是拼装。

下面介绍拼装过程。

设八个零件的文件名分别为：1.箱体.dwg2.蜗杆轴.dwg3.齿轮.dwg4.滚动轴承.dwg5.挡油环.dwg6.定位螺母.dwg7.左端盖.dwg8.右端盖.dwg第一步：打开图形文件“箱体.dwg ”，再单击“新建”图标，创建一个新文件，文件名为“装配图1.dwg”。

第二步：切换到图形“箱体.dwg ”，在图形窗口单击右键，弹出光标菜单，选择“带基点复制”选项，AutoCAD提示：指定基点： //用光标指定复制基点选择对象： //选择箱体，见下图第三步：切换到“装配图1.dwg”,在图形窗口单击右键，弹出光标菜单，选择“粘贴”选项，结果如下图：第四步：打开图形文件“左轴承盖.dwg”,在图形窗口单击右键，弹出光标菜单，选择“带基点复制”选项，AutoCAD提示：指定基点：//用光标指定复制基点选择对象：//选择左轴承盖，见下图注意：基点的选择一定要方便图形定位。

AUTOCAD 绘制轴承座零件图本实例绘制一轴承座的三视图，如图2-43所示。

该轴承座主要用于固定轴承，支撑轴类零件。

该三视图是由主视图、俯视图和左视图组成，如同此类的轴承座视图常出现在各类机械制图中，是一个比较典型的例子。

因此通过该实例，着重介绍零件三视图的基本绘制方法。

图2-43 轴承座零件三视图观察轴承座的视图，该零件的主视图具有对称性的特点，在绘制过程中，可先绘制出图形轮廓的一半，再进行镜像操作。

然后根据视图的投影规律，并结合极轴追踪功能，绘制出俯视图的中心线。

俯视图也具有对称性的特点，可以采用相同的方法进行绘制。

最后再根据视图的投影规律，利用相应的工具绘制出该零件的左视图即可。

操作步骤：（1）在【图层】选项板中单击【图层特性】按钮，将打开【图层特性管理器】对话框。

然后在该对话框中新建所需图层，效果如图2-44所示。

新建图层图2-44 新建图层（2）切换【中心线】为当前层，单击【直线】按钮，分别绘制一条水平线段和竖直线段作为图形的中心线。

然后单击【偏移】按钮，将水平中心线向上分别偏移10，22和36，将竖直中心线向左分别偏移14和17.5，并将偏移后的中心线转换为【轮廓线】图层，效果如图2-45所示。

图2-45 偏移中心线并转换图层 （3）继续利用【偏移】工具，将竖直中心线向左分别偏移6，11，4和10，并将偏移后的中心线转换为【轮廓线】图层，效果如图2-46所示。

图2-46 偏移中心线并转换图层 （4）单击【修剪】按钮，选取四条水平线段为修剪边界，对竖直线段进行修剪操作。

继续利用【修剪】工具，选取相应的竖直线段为修剪边界，对水平线段进行修剪操作，效果如图2-47所示。

图2-47 修剪轮廓线 （5）单击【镜像】按钮，选取如图2-48所示图形轮廓为要镜像的对象，并指定竖直中心线上的两个端点确定镜像中心线，进行镜像操作。

绘制 中心线偏移中心线 并转换图层偏移中心线 并转换图层偏移中心线 并转换图层修剪竖 直线段修剪水 平线段图2-48 镜像图形（6）切换【轮廓层】图层为当前图层，单击【圆】按钮，以点A 为圆心，分别绘制半径为R5和R9的圆，如图2-49所示。

计算机制图——autocad》模块四绘制机械零件图xx年xx月xx日•绘制机械零件图的基础知识•绘制机械零件图的准备工作•绘制机械零件图的详细步骤•绘制机械零件图的修改和完善目•绘制机械零件图的技巧和方法•绘制机械零件图的应用实例录01绘制机械零件图的基础知识机械零件图是指用正投影法将机械零件的结构、形状、尺寸等信息以图形的形式表达出来，是制造和检验机械零件的主要依据。

机械零件图定义机械零件图是机械设计和制造过程中必不可少的重要文档，它为制造工人提供了明确、直观的制造依据，是保证产品质量和生产效率的关键。

机械零件图的作用机械零件图的基本概念和作用准备工作了解制图基本知识，如投影基础、公差与配合等；熟悉所使用的绘图软件，如AutoCAD等；准备好绘图工具，如电脑、绘图板、打印机等。

仔细分析零件的结构特点、功用及材料等，以便确定绘图方案和选用适当的表达方法。

根据分析结果，利用绘图软件绘制出机械零件的图形。

在绘制过程中，需要注意图形比例的选择、图形的精度和清晰度等方面的细节。

在机械零件图中，必须标注出各个结构的尺寸，以确保制造的准确性和一致性。

需要注意尺寸标注的规范性和清晰度。

在机械零件图中，需要添加一些技术要求，如表面粗糙度、形位公差等，以确保零件的质量和性能。

机械零件图的绘制步骤和注意事项分析零件标注尺寸添加技术要求绘制图形合理性绘制机械零件图时，需要遵循合理的绘图原则和方法，确保图形的准确性和清晰度。

同时，需要合理地选择绘图比例、视图布局和标注方式等。

美观性机械零件图虽然不是艺术品，但也需要具备一定的美观性。

图形应该线条清晰、色彩分明、字体规范、标注整洁，使人在阅读时不感到过于繁琐和疲劳。

机械零件图的合理性和美观性02绘制机械零件图的准备工作根据个人电脑系统和配置选择相应版本的AutoCAD软件，不同版本功能和操作界面略有差异；确保AutoCAD软件运行环境满足机械零件图的绘制要求，如内存、处理器速度等。
