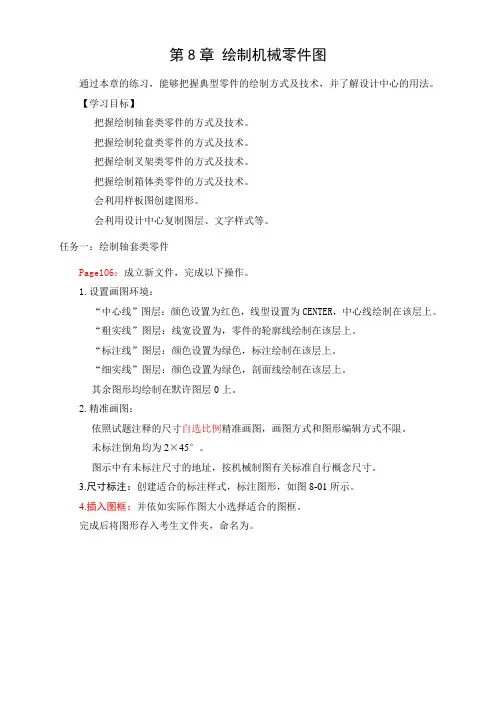

第8章绘制机械零件图通过本章的练习，能够把握典型零件的绘制方式及技术，并了解设计中心的用法。
【学习目标】把握绘制轴套类零件的方式及技术。
把握绘制轮盘类零件的方式及技术。
把握绘制叉架类零件的方式及技术。
把握绘制箱体类零件的方式及技术。
会利用样板图创建图形。
会利用设计中心复制图层、文字样式等。
任务一：绘制轴套类零件Page106：成立新文件，完成以下操作。
1.设置画图环境：“中心线”图层：颜色设置为红色，线型设置为CENTER，中心线绘制在该层上。
“粗实线”图层：线宽设置为，零件的轮廓线绘制在该层上。
“标注线”图层：颜色设置为绿色，标注绘制在该层上。
“细实线”图层：颜色设置为绿色，剖面线绘制在该层上。
其余图形均绘制在默许图层0上。
2.精准画图：依照试题注释的尺寸自选比例精准画图，画图方式和图形编辑方式不限。
未标注倒角均为2×45°。
图示中有未标注尺寸的地址，按机械制图有关标准自行概念尺寸。
3.尺寸标注：创建适合的标注样式，标注图形，如图8-01所示。
4.插入图框：并依如实际作图大小选择适合的图框。
完成后将图形存入考生文件夹，命名为。
图8-01 完成后的图形【预备知识】轴类零件相对来讲较为简单，要紧由一系列同轴回转体组成，其上常散布有孔、槽等结构。
它的视图表达方案是将轴线水平放置的位置作为主视图的位置。
一样情形下，仅主视图就可表现其要紧的结构形状，关于局部细节，那么可利用局部视图、局部放大图和剖面图来表达。
轴类零件的视图有以下两个特点：1)主视图表现零件的要紧结构形状，有对称轴线。
2)主视图图形是沿轴线方向排列的，大部份线条与轴线平行或垂直。
因此，轴类零件有两种画法：1)用偏移（OFFSET）、修剪（TRIM）命令画图。
2)用直线（LINE）、镜像（MIRROR）命令画图。
Page108：成立新文件，完成以下操作。
1.设置画图环境：“中心线”图层：颜色设置为红色，线型设置为CENTER，轴线绘制在该层上。
学校教案纸课题四、轴套类零件绘制（1）一、复习引课二、新课讲授1、轴套类零件绘制上机实习1．熟练掌握绘制轴类零件和套类零件工程图的方法。
根据教材绘制的步骤正确完成。
2．机械零件工程图的画法首先必须参照机械制图的国家标准，其次必须掌握零件的各个视图的投影关系，了解轴类零件和套类零件绘制需要的相关知识3．熟练地应用各种命令和掌握作图技巧，通过反复练习逐步提高自己的作图速度和精度。
4．本章以轴类和套类零件绘制为例，掌握块操作和库操作的方法。
5．掌握轴类零件和套类零件的尺寸标注方法以及如何修改尺寸样式。
2、轴套类零件绘制孔／轴命令各个选项的含义鼠标左键单击立即菜单“1：”，可进行“轴”和“孔”的切换，不论是画轴还是画孔，操作方法完全相同。
单击立即菜单中的“2：”选择直接给出角度或两点确定角度。
在选择“直接给出角度”方式时，提示区出现立即菜单“3：中心线角度”，用户可以按提示输入一个角度值，以确定待画轴或孔的倾斜角度，在选择“两点确定角度”方式时，则需要键盘输入两点以确定待画轴或孔的倾斜角度。
按绘图区左下角提示要求确定“插入点”，点击鼠标或用键盘输入一个插入点，这时在屏幕上会出现一个随鼠标拖动的动态图形，选择立即菜单“4：有中心线”表示在轴或孔绘制完后，会自动添加上中心线，如果单击“无中心线”方式，则不会添加上中心线。
在立即菜单处出现一个新的提示立即菜单，要求输入“轴上一点或轴的长度”，键盘输入起始和终止直径数值或用鼠标点击，按鼠标右键结束绘制。
提取轴截面视图利用【绘图】→【库操作】→【提取图符】菜单命令，系统弹出“提取图符”对话框，在“图符大类”中选择“常用图形”、在“图符小类”中选择“常用剖面图”、在“图符列表”选中“轴截面”，对话框右边的预显框中出现轴截面剖视图。
如图4.26所示。
图4.26 提取图符对话框图4.27 图符预处理单击“下一步”，系统弹出“图符预处理”对话框，在“尺寸规格选择”列表框中选择“d=65、b=20、t=7.5”一栏，并把d的数改为“70”，图符处理选择“打散”，如图4.27所示。
《AutoCAD机械制图教程》教案图9-1 轴套类零件图15分钟三、相关知识讲解1．机械样板文件的建立与调用2．快速引线命令3．多重引线命令4．尺寸公差标注5．几何公差标注演示法讲授法25分钟四、任务实施第1步：调用或建立一个机械零件图的样板文件。
第二步：绘制图形。
1．绘制主视图根据轴套类零件的主视图有一对称轴，且整个图形沿轴线方向排列，大部分线条与轴线平行或垂直的特点，可先用“直线”命令，结合“正交”功能画出中轴线和上半部分的外部轮廓线，然后用“镜像”命令复制出轴的下半部分，最后置换图层。
2．绘制轴肩局部放大图3. 键槽断面图4．整理图形，将图形调整至合适位置，完成轴类零件图视图的绘制，结果如图9-1所示。
第3步：标注尺寸1. 带直径符号的线性尺寸标注2. 局部放大图的尺寸标注3. 倒角的尺寸标注4. 尺寸公差的标注5. 形位公差的标注第4步：保存图形文件演示法讲练结合法20分钟五、模仿练习练习法现场指导法10分钟六、分层教学与举一反三图9-2练习法5分钟七、评价考核根据学生完成任务及练习的质量与数量进行评价。
记分评价法5分钟八、课堂小结：重点小结轴套类零件图的绘制方法，多重引线命令的使用方法，尺寸公差与几何公差的标注方法和局部放大图的画法。
九、作业布置完成下面技能训练与检测并预习任务10的相关知识。
1．选择合适图幅和比例绘图如图9-3所示的轴类零件图。
要求：布图匀称，图形正确，线型符合国标，标注尺寸和公差。
但不标注表面粗糙度，不填写“技术要求”及标题栏。
图9-3 轴类零件图2．选择合适图幅和比例绘图如图9-4所示的套类零件图。
要求：讲解法布图匀称，图形正确，线型符合国标，标注尺寸、公差和表面粗糙度代号，但不填写“技术要求”及标题栏。
图9-4 套类零件图教研室主任签名累计课时 2。
