最新国家开放大学电大专科《机械制造基础》机考网考形考网络纸考题库及答案最新国家开放大学电大专科《机械制造基础》机考网考形考网络纸考题库及答案盗传必究题库一一、单选题（每题10分，共50分）题目1拉伸实验中，试样所受的力为（）。

选择一项：A.冲击载荷B.循环载荷C.静载荷D.交变载荷题目2常用的塑性判断依据是（）。

选择一项：A.断面收缩率和塑性B.塑性和韧性C.伸长率和塑性D.伸长率和断面收缩率题目3用金刚石圆锥体作为压头可以用来测试（）。

选择一项：A.布氏硬度B.洛氏硬度C.以上都可以D.维氏硬度题目4金属疲劳的判断依据是（）。

选择一项：A.疲劳强度B.塑性C.抗拉强度D.强度题目5牌号为45号钢属于（）。

选择一项：A.普通碳素结构钢B.优质碳素结构钢C.碳素工具钢D.铸造碳钢二、判断题（每题10分，共50分）题目6通常材料的力学性能是选材的主要指标。

（）选择一项：对错题目7抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。

（）选择一项：对错题目8冲击韧性是指金属材料在静载荷作用下抵抗破坏的能力。

（）选择一项：对错题目9碳钢的含碳量一般不超过1.5%。

（）选择一项：对错题目10通过热处理可以有效地提高灰铸铁的力学性能。

（）选择一项：对错题库二一、单选题（每题10分，共50分）题目1完全退火又称重结晶退火，它主要用于（）。

选择一项：A.共析钢B.高合金钢C.亚共析钢D.过共析钢题目2锻造、铸造、焊接以及切削加工后的工件应采用（），以消除加工过程中产生的残余应力。

选择一项：A.正火B.球化退火C.调质D.去应力退火题目3去应力退火的加热温度（）相变温度Ac1，因此在整个处理过程中不发生组织转变。

选择一项：A.相当于B.大大高于C.高于D.低于题目4在生产中，用来消除过共析钢中的网状渗碳体最常用的热处理工艺是（）。

选择一项：A.不完全退火B.正火C.回火D.完全退火题目5高碳钢淬火后回火时，随回火温度升高其（）。

国家开放大学电大《机械制造基础》机考网考3套题库及答案三国家开放大学电大《机械制造基础》机考网考3套题库及答案盗传必究题库一试卷总分：100答题时间：60分钟客观题一、判断题（共15题，共30分）1.抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。

T√F某2.在断裂之前，金属材料的塑性变形愈小，表示它的塑性愈好。

T√F某3.对高精度零件淬火后要进行冷处理，目的是尽量减少过冷奥氏体。

T√F某4.碳钢的含碳量一般不超过1.5%。

T√F某 5.用直流电流焊接时，焊件接正极，焊条接负极，称为反接。

T√F某6.过渡配合的孔、轴公差带一定互相交叠。

T√F某7.配合公差总是大于孔或轴的尺寸公差。

T√F某8.零件表面越粗糙，取样长度就越小。

T√F某9.进给量指工件或刀具每转一转时，两者沿进给方向的绝对位移。

T√F某10.刀具前角的大小，可根据加工条件有所改变，可以是正值，也可以是负值，而后角不能是负值。

T√F某11.切削热主要产生于刀具与切屑、刀具与工件之间的摩擦。

T√F某12.有的加工方法可以只有进给运动而没有主运动。

T√F某13.不完全定位消除的自由度少于六个，没有满足加工精度要求。

T√F某14.夹紧力的作用点应处在刚性较好部位。

T√F某15.在尺寸链中必须有减环。

T√F某二、单选题（共15题，共45分）1.金属材料在外力作用下，对变形和破裂的抵抗能力称为()A强度B塑性C韧性D硬度2.材料的冲击韧度越大，其韧性就（）A越好B越差C无影响D难以确定3.高碳钢淬火后回火时,随回火温度升高其()A强度硬度下降,塑性韧性提高B强度硬度提高,塑性韧性下降C强度韧性提高,塑性硬度下降D强度韧性下降,塑性硬度提高4.牌号为HT200中的“200”是指()。

A抗拉强度B抗压强度C抗弯强度D冲击韧性5.下列是自由锻造特点的是()A精度高B精度低C效率高D大批量生产6.最大极限尺寸（）基本尺寸。

A大于B小于C等于D大于、小于或等于7.垂直度公差属于（）。

机械制造基础作业及答案 Last updated on the afternoon of January 3, 2021一、问答题(每题4分，共20分)1·影响切削变形的因素有哪些，分别是怎样影响切削变形的?答：影响切屑变形的因素很多，主要有：工件材料、刀具前角、切削速度、切削厚度。

工件材料的强度，硬度越大，切屑变形越小，刀具的前角越大，切削刃就越锋利，对切削层金属的挤压也就越小，剪切角就越大，所以，切屑变形也就越小。

切削速度主要是通过积屑瘤和切削温度使剪切角变化而影响切屑变形的，随着切削厚度的增加，使切屑的平均变形减小。

2·简述定位基准中的精基准和粗基准的选择原则。

（1）基准重合原则应尽量选择加工表面的工序基准作为定位基准，称为基准重合原则。

采用基准重合原则，可以直接保证加工精度，避免基准不重合误差。

（2）基准统一原则在零件的加工过程中，应采用同一组精基准定位，尽可能多地加工出零件上的加工表面。

这一原则称为基准统一原则。

（3）自为基准原则选择加工表面本身作为定位基准，这一原则称为自为基准原则。

（4）互为基准原则对于零件上两个有位置精度要求的表面，可以彼此互为定位基准，反复进行加工。

粗基准的选取择原则。

（1）有些零件上的个别表面不需要进行机械加工，为了保证加工表面和非加工表面的位置关系，应该选择非加工表面作为粗基准。

（2）当零件上具有较多需要加工的表面时，粗基准的选择，应有利于合理地分配各加工表面的加工余量。

（3）应尽量选择没有飞边、浇口、冒口或其他缺陷的平整表面作为粗基准，使工件定位可靠。

（4）粗基准在零件的加工过程中一般只能使用一次，由于粗基准的误差很大，重复使用必然产生很大的加工误差。

3·简述提高主轴回转精度应该采取的措施。

答：①提高主轴部件的制造精度首先应提高轴承的回转精度，如选用高精度的滚动轴承或采用高精度的多油楔动压轴承和静压轴承。

其次是提高与轴承相配合零件（箱体支承孔、主轴轴颈）的加工精度。

机械制造技术基础期课后作业答案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】7-6试分析题7-6图中的定位元件所限制的自由度，判断有无欠定位或过定位，并对方案中不合理处提出改进意见。

题7-6图答：a ）V 型块1限制了工件X ，Y自由度；V 型块2限制了工件 自由度；V 型块3限制了工件 自由度；定位方式属于完全定位。

b ）支承平面：Z ，X ，Y 自由度；V 形块1，V 形块2：y x,。

；不完全定位，无不合理处。

c ）平面限制了Z ，X ，Y自由度；短定位销限制了X ，Y 自由度；固定V 型块限制了Z，X 。

属于过定位。

将固定V 型块改为活动V 型块zxyz4-3 习图5-4-2所示a ）为一轴套零件，尺寸mm 3801.0-和mm 8005.0-已加工好，b ）、c ）、d ）为钻孔加工时三种定位方案的简图。

试计算三种定位方案的工序尺寸A 1 、A 2和 A 3。

答案：1）图b ：基准重合，定位误差0=DW ∆1.0101±=A mm ；2）图c ：尺寸A 2，10±0.1和005.08-构成一个尺寸链（见习解图5X4-2c ），其中尺寸10±0.1是封闭环，尺寸A 2和005.08-是组成环，且A 2为增环，005.08-为减环。

由直线尺寸链极值算法基本尺寸计算公式，有：10= A 2－8，→A 2=18mm由直线尺寸链极值算法偏差计算公式：0.1=ESA 2－（-0.05），→ESA 2=0.05mm;-0.1=EIA 2－0，→EIA 2=-0.1mm 。

故：05.01.0218+-=A mm3）图d ：尺寸A 3，10±0.1，005.08-和构成一个尺寸链（见习解图5X4-2d ），其中尺寸10±0.1是封闭环，尺寸A 3，005.08-和01.038-是组成环，且01.038-为增环，A 3和005.08-为减环。

工艺尺寸链介绍及典型用法机械零件无论在设计或制造中，一个重要的问题就是如何保证产品的质量。

也就是说，设计一部机器，除了要正确选择材料，进行强度、刚度、运动精度计算外，还必须进行几何精度计算，合理地确定机器零件的尺寸、几何形状和相互位置公差，在满足产品设计预定技术要求的前提下，能使零件、机器获得经济地加工和顺利地装配。

为此，需对设计图样上要素与要素之间，零件与零件之间有相互尺寸、位置关系要求，且能构成首尾衔接、形成封闭形式的尺寸组加以分析，研究他们之间的变化；计算各个尺寸的极限偏差及公差；以便选择保证达到产品规定公差要求的设计方案与经济的工艺方法。

一、尺寸链基本概念1. 尺寸链在机器装配或零件加工过程中,由相互连接的尺寸形成封闭的尺寸组,该尺寸组称为尺寸链。

如图1.1所示，零件经过加工依次得尺寸A1、A2和A3，则尺A0、A1、A2和A3形成尺寸链，如图1.1b尺寸在零件所示，A图上是根据加工顺序来确定，在零件图上是不标注的。

a) b)图1.1 零件尺寸链2. 环尺寸链中的每一个尺寸，都称为环。

如图1.1中的A0、A1、A2和A3 ,都是环。

（1）封闭环尺寸链中在装配过程或加工过程最后自然形成的一环，它也是确保机器装配精度要求或零件加工质量的一环，封闭环加下角标“0”表示。

任何一个尺寸链中，只有一个封闭环。

如图1.1和图1.2所示的A0都是封闭环。

（2）组成环尺寸链中除封闭环以外的其他各环都称为组成环，如图1.1中的A1、A2和A3。

组成环用拉丁字母A、B、C、……、或希腊字母α、β、γ等再加下角标“i”表示，序号i=1、2、3、…、m。

同一尺寸链的各组成环，一般用同一字母表示。

组成环按其对封闭环影响的不同，又分为增环与减环。

增环当尺寸链中其他组成环不变时，某一组成环增大，封闭环亦随之增大，则该组成环称为增环。

如图1.1中，若A1增大，A0将随之增大，所以A1为增环。

减环当尺寸链中其他组成环不变时，某一组成环增大，封闭环反而随之减小，则该组成环称为减环。

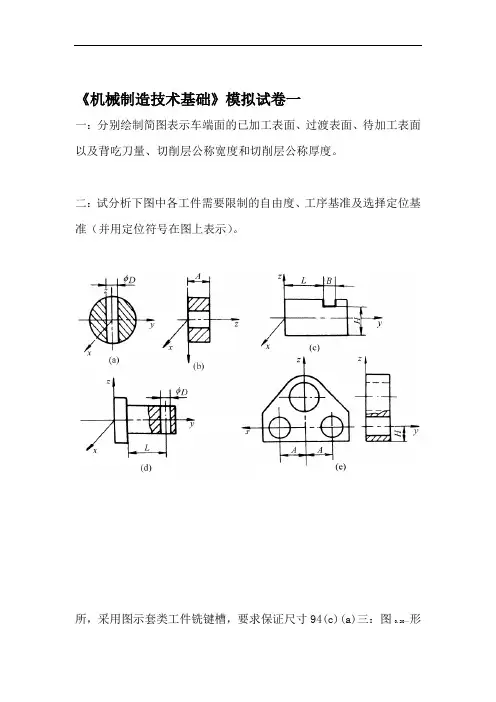

《机械制造技术基础》模拟试卷一一：分别绘制简图表示车端面的已加工表面、过渡表面、待加工表面以及背吃刀量、切削层公称宽度和切削层公称厚度。

二：试分析下图中各工件需要限制的自由度、工序基准及选择定位基准（并用定位符号在图上表示）。

所，采用图示套类工件铣键槽，要求保证尺寸94(c)(a)三：图0.20－形槽定位方案，计算定位误差。

示的V四：回答下列问题:1）制定工艺规程时，为什么要划分加工阶段？什么情况下可以不划分或不严格划分加工阶段？2）精基准选择的原则有那些？举例说明3）箱体加工中保证孔系相互位置精度的方法有那些？并说明其特点及适用场合。

4）加工表面质量包括哪几个方面的内容？影响表面粗糙度的因素有哪些？五：如图所示为一锻造或铸造的轴套，通常是孔的加工余量较大，外圆的加工余量较小，试选择粗、精基准。

六：某零件的最终尺寸要求如下图（a）所示，加工顺序见图（b），求钻孔工序尺寸F。

50-0.34150.210-0.3）a（《机械制造技术基础》模拟试卷三14%）一、名词解释（0 γ1. 前角外联系传动链2.定位3.粗基准4.机械加工工艺系统5.6. 常值系统误差7. 自激振动）填充题（二、 16% ___________ 、和1. 切削三要素是指金属切削过程中的___________三个重要参数，总称切削用量，其中对刀具寿命影响最大的是__________ 。

___________车外圆时，导轨水平面内的直线度误差对零件加工精度的影响较垂直面内的2. 方向。

_______ 得多，故称水平方向为车削加工的误差____ 直线度误差影响3. 磨削加工时，提高砂轮速度可使加工表面粗糙度数值________ ，提高工件速度可使加工表面粗糙度数值___________ ，增大砂轮粒度号，可使加工表面粗糙度数值_________ 。

4. 机械加工工艺过程由___________ 、 __________和________ 组成。

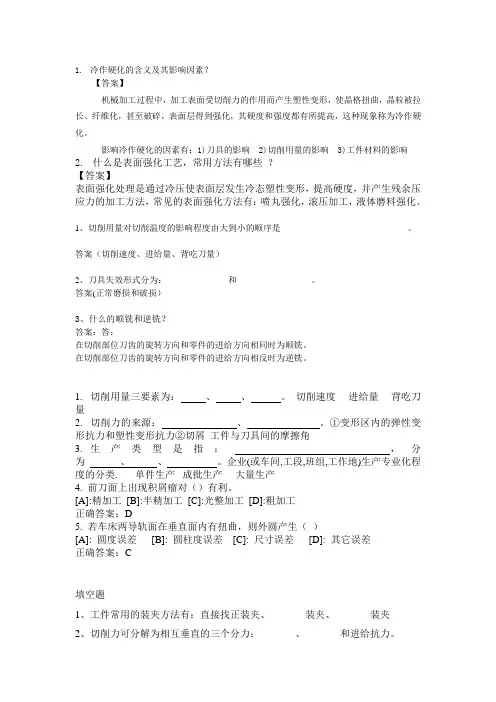

1.冷作硬化的含义及其影响因素？【答案】机械加工过程中，加工表面受切削力的作用而产生塑性变形，使晶格扭曲，晶粒被拉长、纤维化，甚至破碎，表面层得到强化，其硬度和强度都有所提高，这种现象称为冷作硬化。

影响冷作硬化的因素有：1)刀具的影响 2)切削用量的影响 3)工件材料的影响2. 什么是表面强化工艺，常用方法有哪些？【答案】表面强化处理是通过冷压使表面层发生冷态塑性变形，提高硬度，并产生残余压应力的加工方法，常见的表面强化方法有：喷丸强化，滚压加工，液体磨料强化。

1、切削用量对切削温度的影响程度由大到小的顺序是_____________________________。

答案（切削速度、进给量、背吃刀量）2、刀具失效形式分为：______________和_________________。

答案(正常磨损和破损）3、什么的顺铣和逆铣？答案：答：在切削部位刀齿的旋转方向和零件的进给方向相同时为顺铣。

在切削部位刀齿的旋转方向和零件的进给方向相反时为逆铣。

1.切削用量三要素为：、、。

切削速度进给量背吃刀量2.切削力的来源：、。

①变形区内的弹性变形抗力和塑性变形抗力②切屑工件与刀具间的摩擦角3.生产类型是指：，分为、、。

企业(或车间,工段,班组,工作地)生产专业化程度的分类. 单件生产成批生产大量生产4. 前刀面上出现积屑瘤对（）有利。

[A]:精加工[B]:半精加工[C]:光整加工[D]:粗加工正确答案：D5. 若车床两导轨面在垂直面内有扭曲，则外圆产生（）[A]: 圆度误差[B]: 圆柱度误差[C]: 尺寸误差[D]: 其它误差正确答案：C填空题1、工件常用的装夹方法有：直接找正装夹、_______装夹、_______装夹2、切削力可分解为相互垂直的三个分力：_______、_______和进给抗力。

答案1、划线找正、使用夹具2、主切削力、吃刀抗力1.述制定工艺规程的步骤?【答案】1）分析零件图和产品装配图 2）确定毛坯 3）拟定工艺路线 4）确定各工序尺寸及公差 5）确定各工序的设备，刀夹量具和辅助工具 6）确定切削用量和工艺定额 7）确定各重要工序的技术要求和检验方法 8）填写工艺文件。

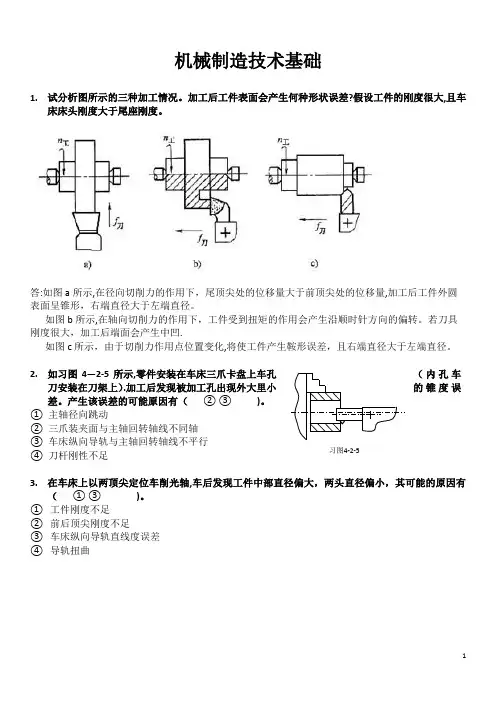

机械制造技术基础1.试分析图所示的三种加工情况。

加工后工件表面会产生何种形状误差?假设工件的刚度很大,且车床床头刚度大于尾座刚度。

答:如图a所示,在径向切削力的作用下，尾顶尖处的位移量大于前顶尖处的位移量,加工后工件外圆表面呈锥形，右端直径大于左端直径。

如图b所示,在轴向切削力的作用下，工件受到扭矩的作用会产生沿顺时针方向的偏转。

若刀具刚度很大，加工后端面会产生中凹.如图c所示，由于切削力作用点位置变化,将使工件产生鞍形误差，且右端直径大于左端直径。

2.如习图4—2-5所示,零件安装在车床三爪卡盘上车孔（内孔车刀安装在刀架上）.加工后发现被加工孔出现外大里小的锥度误差。

产生该误差的可能原因有（②③)。

① 主轴径向跳动② 三爪装夹面与主轴回转轴线不同轴③ 车床纵向导轨与主轴回转轴线不平行习图4-2-5④ 刀杆刚性不足3.在车床上以两顶尖定位车削光轴,车后发现工件中部直径偏大，两头直径偏小，其可能的原因有（① ③ )。

①工件刚度不足②前后顶尖刚度不足③车床纵向导轨直线度误差④导轨扭曲4.在车床上车削光轴（习图4—2—7），车后发现工件A处直径比B处直径大，其可能的原因有( ② ③ ④）。

①刀架刚度不足② 尾顶尖刚度不足③ 导轨扭曲④ 车床纵向导轨与主轴回转轴线不平行5.如习图4-2-8所示，零件安装在车床三爪卡盘上钻孔(钻头安装在尾座上）.加工后测量,发现孔径偏大.造成孔径偏大的可能原因有( ② ③ ④）。

①车床导轨与主轴回转轴线不平行②尾座套筒轴线与主轴回转轴线不同轴③刀具热变形④钻头刃磨不对称6.图所示为车床进刀轴架零件，若已知其工艺过程为：（1）粗精刨底面和凸台;（2）粗精镗φ32H7孔；（3)钻、扩、铰φl 6H9孔。

试选择各工序的定位基准并确定各限制几个自由度.分析工序（3)的定位基准解:第一道工序按划线找正，刨底面和凸台。

第二道工序粗精镗φ32H7孔。

加工要求为尺寸32±0。

1㎜、6±0。

5-8一批直径为d±Td/2轴铣键槽，定位方式如图所示，V形块夹角为α，试计算m和n尺寸的定位误差。

解：工件以V形块定位，平板从下面夹紧。

m尺寸的工序基准是轴心线，基准重合，△jb=0 ，只有△jw。

n尺寸的工序基准是外圆下母线，除△jw外，还存在△jb。

计算题例3附图5-9 一批工件以Φ20H7（+0.021~0)孔用Φ20g6(-0.007~-0.020)心轴定位，在立式铣床上铣键槽，其中Φ40h6(0~-0.016)外圆对内孔之径跳0.02，欲保证 1）槽宽尺寸12h9； 2）槽距端面尺寸20h12；3）槽底尺寸34.8h11（0~-0.21）；4）槽两侧面对外圆轴线的对称度0.1；试分析定位误差。

计算题例4附图解：1）槽宽选相应的铣刀予以保证，无定位误差。

2）槽距尺寸因基准重合，平面定位，△Dw=0。

3）槽底尺寸因基准不重合△jb=Td0/2；又因为是间隙配合△jw=TD/2+Td/2 △Dw= Td0/2+ TD/2+Td/2∴△Dw= (0.016+0.021+0.013)=0.025<0.21×1/3 满足要求4）由于工件安装时可保证间隙只出现在单边，对称度误差主要受外圆对内孔的径跳影响。

∴△Dw对称=0.02<0.1×1/3 满足要求。

例10 自动机车削Φ200~-0.1汽车小轴外圆，已知σ=0.025,偏于公差带上限，△=0.03，试求其合格率与废品率。

计算题例10附图例7 已知:A1=A3=15,A2=750+0.4~0,孔中尺寸=720+0.6~0求:A1,A2的上下偏差.解:1 列尺寸链,定封闭环与增减环∵720是间接得到的，∴应为封闭环。

计算题例7附图注意：若T0=0.4出现T0＜T1+T2+T3的情况,则须压缩其它各环的公差。

重新分配公差。

例8已知A0=0+0.7~0.2A1=122, A2=28,A3=A5=5 ,A4=140求:各组成环上下差。
