烟气深度冷却器介绍.

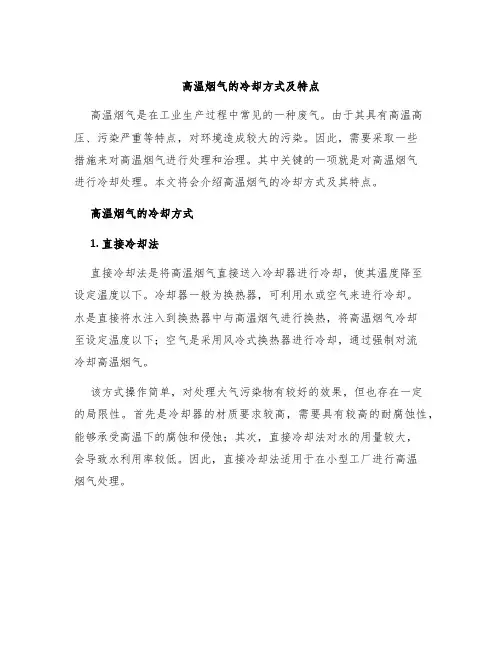

高温烟气的冷却方式及特点高温烟气是在工业生产过程中常见的一种废气。

由于其具有高温高压、污染严重等特点，对环境造成较大的污染。

因此，需要采取一些措施来对高温烟气进行处理和治理。

其中关键的一项就是对高温烟气进行冷却处理。

本文将会介绍高温烟气的冷却方式及其特点。

高温烟气的冷却方式1. 直接冷却法直接冷却法是将高温烟气直接送入冷却器进行冷却，使其温度降至设定温度以下。

冷却器一般为换热器，可利用水或空气来进行冷却。

水是直接将水注入到换热器中与高温烟气进行换热，将高温烟气冷却至设定温度以下；空气是采用风冷式换热器进行冷却，通过强制对流冷却高温烟气。

该方式操作简单，对处理大气污染物有较好的效果，但也存在一定的局限性。

首先是冷却器的材质要求较高，需要具有较高的耐腐蚀性，能够承受高温下的腐蚀和侵蚀；其次，直接冷却法对水的用量较大，会导致水利用率较低。

因此，直接冷却法适用于在小型工厂进行高温烟气处理。

预冷法是将高温烟气在进入换热器之前，先利用风机将高温烟气引入至预冷器中进行冷却。

预冷器中采用水膜或水喷淋方式进行冷却，进一步降低了高温烟气的温度，提高了换热器的换热效率。

该方式的优点在于能够利用较少的水量进行冷却，可以节约大量水资源，同时也能够降低换热器的使用频率，降低维护成本。

但是，预冷处理一般要适用于温度较高的烟气，否则可能无法达到较好的冷却效果。

3. 冷凝法冷凝法利用换热器中的一组冷凝器，在高温烟气通过换热器前，冷凝器中预先式够冷凝出燃料烟气中的水蒸气、酸性物质等有害元素，有效降低烟气温度。

一般在烟气温度降到金属结构承受的极限时，进一步用水将其强制冷却。

冷凝法具有高冷却效率、冷凝反应完整等特点，对处理含大量酸性组分的高温烟气效果显著。

但也有一定的缺点，冷凝器需要对金属材料具有一定的要求，否则容易产生堵塞、烷气腐蚀等问题。

高温烟气的冷却特点高温烟气冷却处理具有以下的特点：高温烟气的温度一般都在300℃以上，有时甚至可以达到800℃。

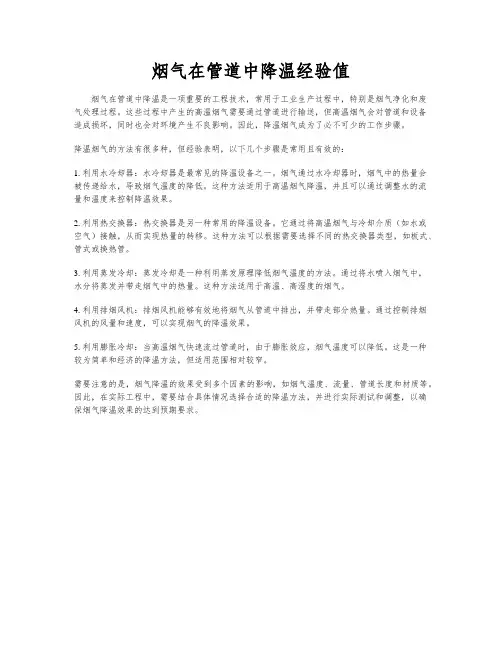

烟气在管道中降温经验值
烟气在管道中降温是一项重要的工程技术，常用于工业生产过程中，特别是烟气净化和废气处理过程。

这些过程中产生的高温烟气需要通过管道进行输送，但高温烟气会对管道和设备造成损坏，同时也会对环境产生不良影响。

因此，降温烟气成为了必不可少的工作步骤。

降温烟气的方法有很多种，但经验表明，以下几个步骤是常用且有效的：
1. 利用水冷却器：水冷却器是最常见的降温设备之一。

烟气通过水冷却器时，烟气中的热量会被传递给水，导致烟气温度的降低。

这种方法适用于高温烟气降温，并且可以通过调整水的流量和温度来控制降温效果。

2. 利用热交换器：热交换器是另一种常用的降温设备。

它通过将高温烟气与冷却介质（如水或空气）接触，从而实现热量的转移。

这种方法可以根据需要选择不同的热交换器类型，如板式、管式或换热管。

3. 利用蒸发冷却：蒸发冷却是一种利用蒸发原理降低烟气温度的方法。

通过将水喷入烟气中，水分将蒸发并带走烟气中的热量。

这种方法适用于高温、高湿度的烟气。

4. 利用排烟风机：排烟风机能够有效地将烟气从管道中排出，并带走部分热量。

通过控制排烟风机的风量和速度，可以实现烟气的降温效果。

5. 利用膨胀冷却：当高温烟气快速流过管道时，由于膨胀效应，烟气温度可以降低。

这是一种较为简单和经济的降温方法，但适用范围相对较窄。

需要注意的是，烟气降温的效果受到多个因素的影响，如烟气温度、流量、管道长度和材质等。

因此，在实际工程中，需要结合具体情况选择合适的降温方法，并进行实际测试和调整，以确保烟气降温效果的达到预期要求。

烟气冷却器设计标准
烟气冷却器（Flue gas cooler）设计标准包括以下方面：
1. 设计规范：烟气冷却器设计应符合国家标准、行业标准、地方标准及设计规范。

2. 材料选择：应选用适合介质及操作条件的材质，并符合国家标准。

3. 清洗：设备清洗应符合工艺流程要求和环保要求，并防止二次污染。

4. 安全防护：对烟气冷却器进行安全防护，防止人员误伤和环境破坏。

5. 烟气冷却器的热流量：应根据烟气的热流量进行计算，确定冷却器的整体尺寸。

6. 高效换热：烟气冷却器应具备高效换热性能，以确保烟气经过冷却器后的温度符合工艺要求。

7. 耐高温：应具备耐高温的性能，在烟气温度高于设定温度时，不会导致设备损坏或运行异常。

8. 运行可靠性：应采用高质量材料和先进生产技术，具有可靠的运行性能，以确保设备的长期稳定运行。

9. 良好的维护性：应具有良好的维护性能，以方便设备的日常维护和修理。

10. 监测和控制：应配备相应的传感器、仪表和控制系统，以监测和控制烟气冷却器的运行状态和效果。

低温烟气余热深度回收装备在食品加工行业的应用研究随着环境污染和能源紧缺的问题日益严重，低温烟气余热的回收利用成为了行业关注的焦点。

在食品加工行业中，大量的低温烟气产生于烟囱或热处理设备的排放过程中，其内蕴含着巨大的能量资源。

本文将探讨低温烟气余热深度回收装备在食品加工行业的应用研究。

一、低温烟气余热的特点低温烟气余热是指在食品加工过程中，产生的烟气温度较低且具有一定的热能，但其温度不足以满足传统排放标准，需要经过处理才能排放入大气。

由于烟气温度较低，传统的余热回收装备（如热交换器）往往效果不佳，无法有效回收热能。

因此，需要一种专门的装备，能够对低温烟气进行深度回收利用。

二、低温烟气余热深度回收装备的工作原理低温烟气余热深度回收装备主要由以下几个部分组成：换热器、蓄热设备、废气净化设备和余热回收系统。

其工作原理如下：1. 换热器：低温烟气经过换热器与新鲜空气或其他工艺流体进行热交换，使低温烟气释放出的热能被吸收。

2. 蓄热设备：将换热器中吸收的热能存储起来，通过蓄热材料的吸热和放热过程，实现热量的平稳供应。

3. 废气净化设备：将低温烟气中的有害物质进行净化处理，以保证回收后的热能不会对环境造成污染。

4. 余热回收系统：将经过净化处理后的低温烟气中的热能回收利用，供应给食品加工过程中的热源或其他需要热能的设备。

三、1. 应用范围及意义低温烟气余热深度回收装备在食品加工行业的应用范围较广，主要适用于蒸煮、烘干、灭菌等加热工艺环节。

在食品加工行业中，传统的加热设备（如油热炉、蒸汽锅炉等）存在能源消耗大、烟气排放问题，而低温烟气余热的回收利用能够有效减少能源消耗，同时减少环境污染，具有重要的经济和环境意义。

2. 适用技术与案例低温烟气余热深度回收装备的适用技术主要包括热泵技术、蓄热技术和换热技术等。

以热泵技术为例，通过热泵系统将低温烟气中的热能提取出来，并传递给加热设备，实现热能的高效利用。

目前在食品加工行业中已经广泛应用了低温烟气余热深度回收装备。

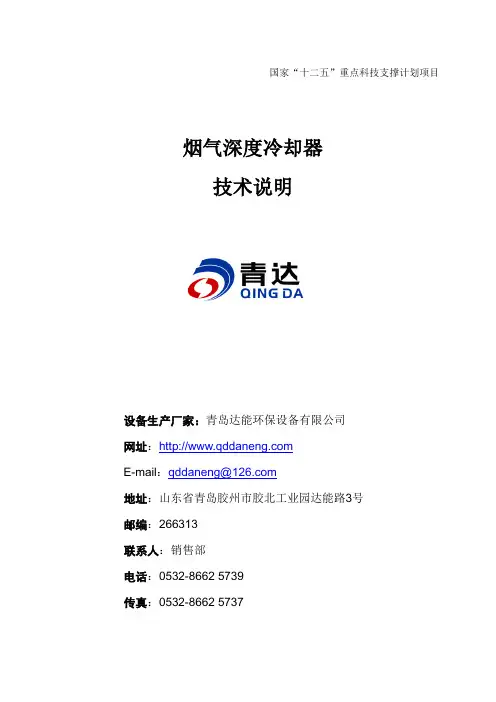

国家“十二五”重点科技支撑计划项目烟气深度冷却器技术说明设备生产厂家：青岛达能环保设备有限公司网址：E-mail：****************地址：山东省青岛胶州市胶北工业园达能路3号邮编：266313联系人：销售部电话：*************传真：*************目录一、烟气深度冷却器技术说明 (1)1.概述 (1)2.我们的产品的优势 (1)3.烟气冷却器的安装位置及翅片管选型 (2)3.1安装位置 (2)3.2烟气冷却器翅片管选型 (3)4.典型应用案例 (6)一、烟气深度冷却器技术说明1.概述青岛达能环保设备有限公司于2009年1月18日与西安交通大学签订了“火电厂烟气深冷增效减排关键技术研究开发”的联合研发合同，西安交通大学热能工程系作为青岛达能环保设备有限公司研发“烟气深度冷却器”的技术支持与合作方，具有坚实的专业基础作保证。

本项目的研发利用了西安交通大学所参与的“十一五”国家高技术研究发展计划(863计划)重点项目高效节能与分布式供能技术专题(2007AA05Z251)的多项研究成果。

在火电厂“烟气深度冷却器”的研发中，申请专利10项，其中申请发明专利4项，获得4项实用专利授权；为了获得积灰、磨损和低温腐蚀的现场实验数据，我们在大唐电力托克托电厂首次完成了现场5种管材的低温腐蚀试验，对20#、20G、ND、Corten、316L等钢的腐蚀性能进行了现场真实烟气的低温腐蚀试验，得到了十分有价值的可以指导烟气深度冷却器设计的研究成果，通过理论分析、实验研究、数值模拟、设计计算和优化集成等基础理论及工程技术应用研究，形成了如下技术成果：1）积灰和硫酸结露的分析研究及控制技术；2）提出硫酸沉积率和低温腐蚀速率控制技术；3）提出传热管金属壁面温度控制技术；4）提出烟气冷却器节点分段设计技术；5）传热管翅片强化传热技术；6）提出回热优化技术方法；7）通过通流结构数值模拟提高传热效率；8）形成烟气深度冷却器设计计算软件。

锅炉烟气余热深度利用技术使用计划方案一、实施背景锅炉是工业生产中常见的热能装置，其烟气中含有大量的余热能，未经利用就直接排放，造成了能源的浪费和环境的污染。

为了更好地节能减排，提高能源利用效率，深度利用锅炉烟气余热已成为当前工业生产中的重要课题。

二、工作原理锅炉烟气余热深度利用技术主要是通过烟气余热回收装置将烟气中的余热引导至余热回收系统，经过换热器进行传递，最终将余热转化为可用的热能源，用于加热水或发电等用途。

三、实施计划步骤1.实施前期准备：确定项目实施的目标、方案和资金预算等。

2.设计方案：根据实际情况，制定合理的余热回收装置和换热器的设计方案。

3.设备采购：根据设计方案，采购合适的余热回收装置和换热器。

4.设备安装：根据设计方案，进行余热回收装置和换热器的安装。

5.调试运行：进行设备的调试和运行，确保设备正常运行。

6.监测评估：对设备的运行情况进行监测和评估，及时解决问题。

四、适用范围锅炉烟气余热深度利用技术适用于各种类型的锅炉，如燃煤锅炉、燃气锅炉、生物质锅炉等。

五、创新要点1.设计合理的余热回收装置和换热器，提高余热回收效率。

2.采用先进的控制系统，实现设备的自动化控制，提高运行效率。

3.对设备的监测和评估，及时解决设备故障，提高设备的可靠性和稳定性。

六、预期效果1.提高能源利用效率，减少能源浪费。

2.减少环境污染，降低排放物的排放量。

3.减少企业的能源成本，提高经济效益。

七、达到收益1.降低能源成本，提高经济效益。

2.减少污染物排放，符合环保要求。

3.提高企业的社会形象和竞争力。

八、优缺点优点：能够充分利用锅炉烟气中的余热，提高能源利用效率，减少能源浪费和环境污染。

缺点：设备投资较大，需要一定的资金支持；设备的运行需要一定的技术支持。

九、下一步需要改进的地方1.提高设备的自动化控制水平，减少人工干预。

2.提高设备的可靠性和稳定性，减少设备故障率。

3.加强设备的监测和评估，及时发现和解决问题。

火电厂凝气设备介绍及运行分析为了减少环境污染和提高能源利用效率，火电厂在发电过程中产生的废热和废气需要得到合理的利用。

凝气设备作为火电厂烟气处理系统的重要部分，能够有效地收集和利用烟气中的热能，减少对环境的影响，提高能源的利用效率。

本文将介绍火电厂凝气设备的工作原理、结构特点以及运行分析。

一、凝气设备的工作原理凝气设备是指通过对烟气进行冷却，使其中的水蒸气凝结成液态水，并将这部分液态水回收利用的设备。

凝气设备主要由冷却器、冷凝器、冷凝水泵和冷却水系统等部分组成。

工作原理如下：烟气通过冷却器，由高温进入低温区，使其中的水蒸气冷却凝结成液态水，然后通过冷凝器收集，并由冷凝水泵送往循环水系统或供热系统进行再利用。

而冷却器一般采用空气冷却或水冷却的方式，将烟气中的热量散发到外界或循环水系统中。

二、凝气设备的结构特点1. 冷却器：冷却器主要用于对烟气进行冷却，有利于水蒸气的凝结和液态水的收集。

冷却器一般采用管式或板式结构，其表面积大，能够有效地进行热交换。

2. 冷凝器：冷凝器是凝气设备的核心部分，主要用于收集烟气中凝结的液态水。

冷凝器采用多级或单级结构，能够有效地收集烟气中的水蒸气，并将其转化为液态水。

3. 冷凝水泵：冷凝水泵是用于将冷凝器中收集的液态水送往循环水系统或供热系统的设备，它能够保证液态水的循环利用。

4. 冷却水系统：冷却水系统是凝气设备中的重要部分，主要用于对冷却器进行冷却，通过冷却水对烟气进行冷却，同时冷却水也要进行循环利用，以减少对环境的影响。

三、凝气设备的运行分析凝气设备对火电厂的运行起着至关重要的作用，其运行分析主要包括以下几个方面：1. 能效分析：凝气设备能够有效地回收烟气中的热能，提高火电厂的能源利用效率。

对凝气设备的能效进行分析，能够为火电厂的节能减排提供有力的支持。

2. 技术经济分析：对凝气设备的投资和运行成本进行分析，比较其在技术经济上的可行性，能够为火电厂的经济效益提供参考依据。

汽轮发电机的主要组成部分及结构特点汽轮发电机是一种利用汽轮机驱动发电机发电的设备。

其主要组成部分包括汽轮机、发电机、热交换设备、控制系统和辅助设备等。

下面将分别介绍这些组成部分的结构特点。

汽轮机是汽轮发电机的核心部件，它通过燃烧燃料产生的高温高压气体驱动转子旋转，进而带动发电机发电。

汽轮机的结构特点主要体现在以下几个方面：1. 转子结构：汽轮机的转子通常由高压段、中压段和低压段组成。

每个段落的转子叶片的数量和形状都不相同，根据气流参数的不同，使得每个段落的转子受力均衡，提高了转子的可靠性和稳定性。

2. 叶片结构：汽轮机的叶片通常采用双流道结构，即每个叶片上有两个流道，分别用于高压气体和低压气体。

叶片材料通常采用高温合金，以保证叶片在高温高压下的强度和耐腐蚀性能。

3. 汽轮机的外壳：汽轮机的外壳通常由高温合金制成，能够承受高温高压气体的冲击和腐蚀。

外壳内部的冷却结构可以减少叶片和外壳的温度梯度，提高了汽轮机的寿命和可靠性。

发电机是汽轮发电机的另一个重要组成部分，它将汽轮机产生的机械能转换为电能输出。

发电机的结构特点主要体现在以下几个方面：1. 定子结构：发电机的定子通常由若干组线圈和铁芯叠装而成。

定子线圈的数量和排列方式根据发电机的额定功率和电压等参数确定。

定子铁芯的结构通常采用矩形截面，以提高磁通密度和发电效率。

2. 转子结构：发电机的转子通常由磁极和转子轴组成。

转子磁极的数量和形状根据发电机的极数和转速等参数确定。

转子轴一般采用高强度材料制成，以承受转子磁极的离心力和惯性力。

3. 冷却结构：发电机的定子和转子通常需要进行冷却，以保持其温度在可控范围内。

常见的冷却方式有风冷和水冷两种，其中水冷方式可以提供更高的冷却效果，但需要增加冷却系统的复杂性和成本。

热交换设备是汽轮发电机的重要辅助设备，它负责将汽轮机排出的高温排烟进行冷却，以提高热能的利用效率。

热交换设备的结构特点主要体现在以下几个方面：1. 烟气冷却器：烟气冷却器通常采用水冷方式，即将烟气通过管道与循环水进行换热，使烟气的温度降低。

高温烟气冷却方式类型及适用温度
高温烟气的冷却方式有多种，具体类型及适用温度如下：
1. 间接水冷：在300℃以上的温度下，考虑余热利用时使用。

通过金属做水冷夹层，通过管壁传热给流动的冷水带走热量。

常用设备有冷水套管和水冷式热交换器。

其中水冷套管传热效率低所需传热面积大而很少应用，而水冷式热交换器的传热效率高，设备和运行费较低。

2. 直接空气冷却：常温空气稀释冷却（掺冷风），混合段要求有足够长度，并设测温仪表。

这种方法不适用烟温较高时，因冷却烟气所需空气量很大，所以只能适用于烟温在200℃以下。

3. 自然对流空气冷却器：通常适用于烟气初始温度在300～600℃的场合。

4. 强制吹风冷却器：一般也只用于冷却600℃以下的高温烟气。

5. 汽化冷却塔：可根据系统设计需要将烟气温度1000℃左右降到200℃左右，可避免有害物质的产生，温度适用范围广。

此外，还有水冷烟道、喷雾蒸发冷却塔等其他冷却方式。

这些冷却设备可以根据具体需求选择使用。
