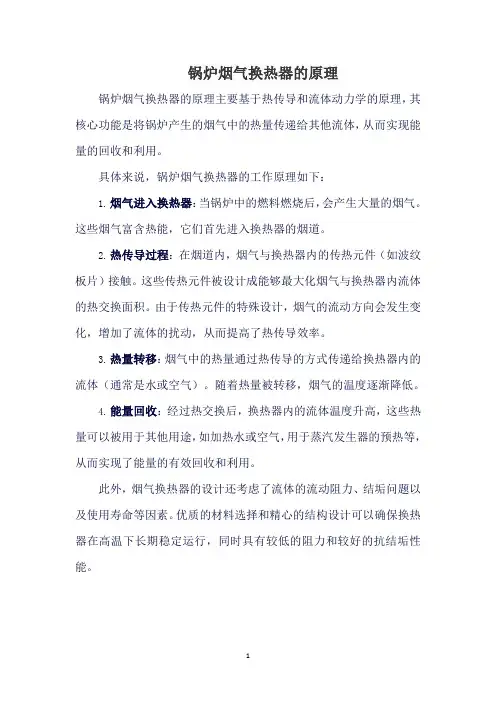

锅炉烟气换热器的原理
锅炉烟气换热器的原理主要基于热传导和流体动力学的原理，其核心功能是将锅炉产生的烟气中的热量传递给其他流体，从而实现能量的回收和利用。
具体来说，锅炉烟气换热器的工作原理如下：
1.烟气进入换热器：当锅炉中的燃料燃烧后，会产生大量的烟气。
这些烟气富含热能，它们首先进入换热器的烟道。
2.热传导过程：在烟道内，烟气与换热器内的传热元件（如波纹板片）接触。
这些传热元件被设计成能够最大化烟气与换热器内流体的热交换面积。
由于传热元件的特殊设计，烟气的流动方向会发生变化，增加了流体的扰动，从而提高了热传导效率。
3.热量转移：烟气中的热量通过热传导的方式传递给换热器内的流体（通常是水或空气）。
随着热量被转移，烟气的温度逐渐降低。
4.能量回收：经过热交换后，换热器内的流体温度升高，这些热量可以被用于其他用途，如加热水或空气，用于蒸汽发生器的预热等，从而实现了能量的有效回收和利用。
此外，烟气换热器的设计还考虑了流体的流动阻力、结垢问题以及使用寿命等因素。
优质的材料选择和精心的结构设计可以确保换热器在高温下长期稳定运行，同时具有较低的阻力和较好的抗结垢性能。
总的来说，锅炉烟气换热器通过热传导和流体动力学的原理，实现了锅炉烟气中热量的有效回收和利用，降低了能源消耗和环境污染，具有广泛的应用前景。

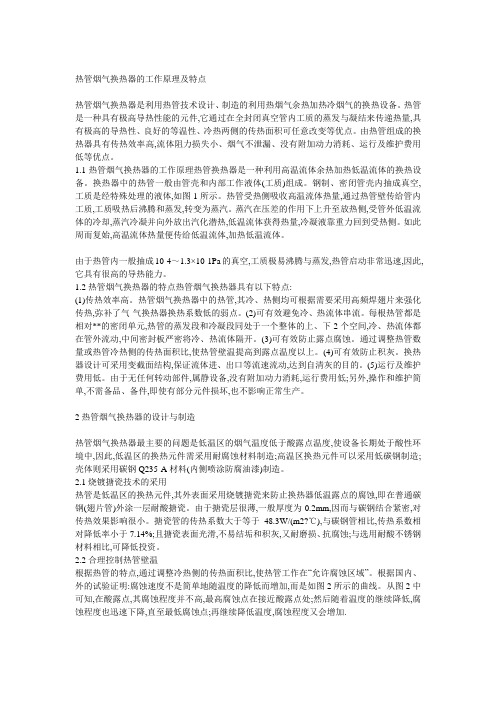

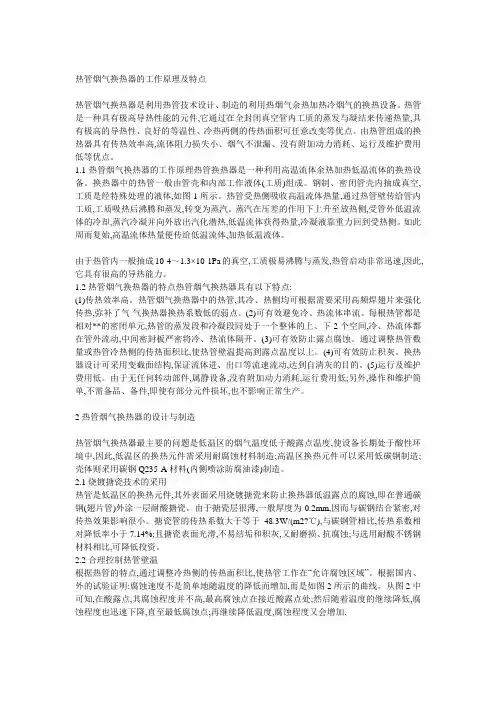

热管烟气换热器的工作原理及特点热管烟气换热器是利用热管技术设计、制造的利用热烟气余热加热冷烟气的换热设备。
热管是一种具有极高导热性能的元件,它通过在全封闭真空管内工质的蒸发与凝结来传递热量,具有极高的导热性、良好的等温性、冷热两侧的传热面积可任意改变等优点。
由热管组成的换热器具有传热效率高,流体阻力损失小、烟气不泄漏、没有附加动力消耗、运行及维护费用低等优点。
1.1热管烟气换热器的工作原理热管换热器是一种利用高温流体余热加热低温流体的换热设备。
换热器中的热管一般由管壳和内部工作液体(工质)组成。
钢制、密闭管壳内抽成真空,工质是经特殊处理的液体,如图1所示。
热管受热侧吸收高温流体热量,通过热管壁传给管内工质,工质吸热后沸腾和蒸发,转变为蒸汽。
蒸汽在压差的作用下上升至放热侧,受管外低温流体的冷却,蒸汽冷凝并向外放出汽化潜热,低温流体获得热量,冷凝液靠重力回到受热侧。
如此周而复始,高温流体热量便传给低温流体,加热低温流体。
由于热管内一般抽成10-4～1.3×10-1Pa的真空,工质极易沸腾与蒸发,热管启动非常迅速,因此,它具有很高的导热能力。
1.2热管烟气换热器的特点热管烟气换热器具有以下特点:(1)传热效率高。
热管烟气换热器中的热管,其冷、热侧均可根据需要采用高频焊翅片来强化传热,弥补了气-气换热器换热系数低的弱点。
(2)可有效避免冷、热流体串流。
每根热管都是相对**的密闭单元,热管的蒸发段和冷凝段同处于一个整体的上、下2个空间,冷、热流体都在管外流动,中间密封板严密将冷、热流体隔开。
(3)可有效防止露点腐蚀。
通过调整热管数量或热管冷热侧的传热面积比,使热管壁温提高到露点温度以上。
(4)可有效防止积灰。
换热器设计可采用变截面结构,保证流体进、出口等流速流动,达到自清灰的目的。
(5)运行及维护费用低。
由于无任何转动部件,属静设备,没有附加动力消耗,运行费用低;另外,操作和维护简单,不需备品、备件,即使有部分元件损坏,也不影响正常生产。

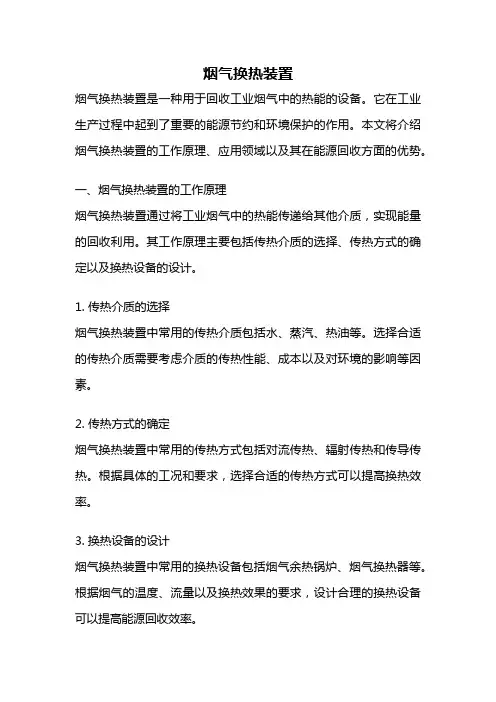

烟气换热装置烟气换热装置是一种用于回收工业烟气中的热能的设备。
它在工业生产过程中起到了重要的能源节约和环境保护的作用。
本文将介绍烟气换热装置的工作原理、应用领域以及其在能源回收方面的优势。
一、烟气换热装置的工作原理烟气换热装置通过将工业烟气中的热能传递给其他介质，实现能量的回收利用。
其工作原理主要包括传热介质的选择、传热方式的确定以及换热设备的设计。
1. 传热介质的选择烟气换热装置中常用的传热介质包括水、蒸汽、热油等。
选择合适的传热介质需要考虑介质的传热性能、成本以及对环境的影响等因素。
2. 传热方式的确定烟气换热装置中常用的传热方式包括对流传热、辐射传热和传导传热。
根据具体的工况和要求，选择合适的传热方式可以提高换热效率。
3. 换热设备的设计烟气换热装置中常用的换热设备包括烟气余热锅炉、烟气换热器等。
根据烟气的温度、流量以及换热效果的要求，设计合理的换热设备可以提高能源回收效率。
烟气换热装置广泛应用于各个工业领域，如电力、钢铁、化工、纺织等。
下面以电力行业为例，介绍烟气换热装置的应用。
在电力行业中，烟气换热装置主要用于回收发电过程中产生的烟气中的热能。
通过将烟气中的热能传递给水，产生蒸汽，再利用蒸汽驱动汽轮机发电。
这种方式不仅提高了发电效率，还减少了烟气的排放，达到了节能减排的目的。
三、烟气换热装置的优势烟气换热装置在能源回收方面具有以下优势：1. 节约能源烟气换热装置可以将工业烟气中的热能回收利用，减少了能源的浪费。
通过提高能源利用效率，可以降低企业的能源消耗成本。
2. 环境保护烟气换热装置可以减少工业烟气的排放，降低对环境的污染。
通过回收利用烟气中的热能，减少了燃煤等能源的使用量，从而减少了大气污染物的排放。
3. 经济效益烟气换热装置的应用可以提高企业的经济效益。
通过回收利用烟气中的热能，可以降低企业的能源消耗成本，提高生产效率，增加企业的竞争力。
烟气换热装置是一种重要的能源回收设备，具有节约能源、环境保护和经济效益的优势。

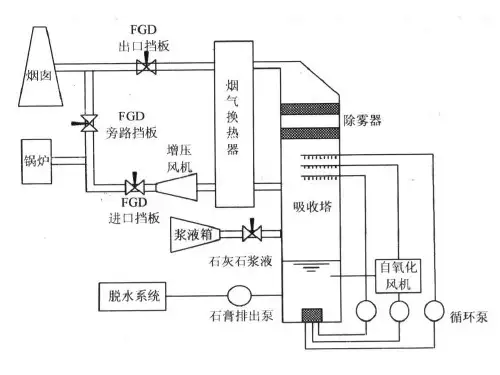

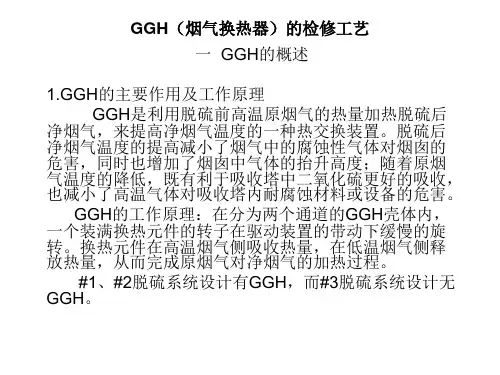

GGH烟⽓换热器GGH烟⽓换热器概述英⽂：Gas Gas Heater中⽂意思：烟⽓换热器GGH，是烟⽓脱硫系统中的主要装置之⼀。
它的作⽤是利⽤原烟⽓将脱硫后的净烟⽓进⾏加热，使排烟温度达到露点之上，减轻对进烟道和烟囱的腐蚀，提⾼污染物的扩散度；同时降低进⼊吸收塔的烟⽓温度，降低塔内对防腐的⼯艺技术要求。
GGH的利弊分析1．前⾔据初步推算⽬前国内⽕电⼚⽯灰⽯－⽯膏湿法烟⽓脱硫系统采⽤烟⽓－烟⽓再热器（GGH）的约占80%以上。
若按每年新增⽯灰⽯－⽯膏湿法烟⽓脱硫系统容量30,000MW计算，安装GGH的直接设备费⽤就达10亿元左右。
如计计因安装GGH⽽增加的增压风机提⾼压⼒、控制系统增加的控制点数、烟道长度增加和GGH⽀架及相应的建筑安装费⽤等，其总和约占⽯灰⽯－⽯膏湿法烟⽓脱硫系统总投资的15%左右.GGH是否是⽯灰⽯－⽯膏湿法烟⽓脱硫系统的必不可少的设备？如何根据电⼚的实际情况来决定是否需要安装GGH？⼯业发达国家的烟⽓脱硫装置是否都安装GGH？如何合理使⽤来之不易的环保投资？这是国家主管部门与业主都⼗分关注的问题。
本⽂就此提出初浅的看法，仅供参考。
2．GGH的利弊分析2.1 GGH的作⽤2.1.1 提⾼排烟温度和抬升⾼度烟⽓再加热可以将湿法烟⽓脱硫的排烟温度从50℃升⾼到80℃左右，从⽽提⾼烟⽓从烟囱排放时的抬升⾼度。
根据对某电⼚的实际案例的计算，对于2x300MW机组合⽤⼀个烟囱，烟囱⾼度为210m，在环境湿度未饱和的条件下，安装和不安装GGH的烟⽓抬升⾼度分别为524m和274m，有明显的差异。
－安装GGH后，烟⽓中的飞灰会积聚在GGH的换热元件上，飞灰中的重⾦属会起催化剂的作⽤，将烟⽓中的部分SO2转化为SO3，尽管数量不多，但是对升⾼烟⽓的酸露点是有影响的。
有测试表明，在GGH后⾯，SO3的含量有所增加；－测试发现，经过FGD脱硫以后的烟⽓的酸露点温度在90－120℃范围内，⽽烟⽓再热之后的温度在80℃左右，因此在FGD下游设备表⾯上，仍然会产⽣新的酸凝结液；－经GGH加热后的烟⽓温度⾼于烟⽓的⽔露点，因此可以防⽌新的凝结⽔的产⽣，但是80℃这样的低温烟⽓，⽆法在很短的时间内，将已经凝结在烟道或烟囱表⾯上的⽔或穿过除雾器的浆液快速蒸⼲，只能使这些液滴慢慢地浓缩、⼲燥。
•换热器基本概念与分类•换热器结构与工作原理•换热器性能评价指标及方法•换热器选材与制造工艺目录•换热器安装调试与维护保养•换热器在节能减排中应用01换热器基本概念与分类换热器定义及作用定义作用换热器发展历程近代换热器早期换热器随着工业的发展，对换热器的传热效率和性能要求越来越高，出现了各种新型、高效的换热器。
现代换热器管壳式换热器板式换热器螺旋板式换热器热管式换热器常见类型及其特点应用领域与市场前景应用领域市场前景02换热器结构与工作原理主要组成部分介绍01020304换热管管板折流板/支撑板壳体工作原理简述换热管内的流体与管外的流体通过管壁进行热量折流板热量通过固体壁面（如换热管壁）从高温侧传递到低温侧。
热传导流体流过固体表面时，与固体表面发生热量交换。
对流换热在高温环境下，物体通过电磁波的形式向外发射热量。
辐射传热传热过程分析010204流体动力学特性流体在换热器内的流动状态（层流或湍流）影响传热效果。
折流板/支撑板的形状和位置对流体流动和传热有重要影响。
换热器的进出口位置和连接方式也会影响流体的分布和流动状态。
流体的物理性质（如密度、粘度、导热系数等）对传热效果有直接影响。
0303换热器性能评价指标及方法换热效率衡量换热器在单位时间内传递热量的能力，是评价换热器性能的重要指标。
压力损失流体在换热器内流动时产生的压力降，直接影响系统的能耗和运行成本。
换热面积有效传热面积的大小直接影响换热器的传热效率，是设计和选型的关键参数。
结构紧凑性紧凑的换热器结构有利于减小设备体积和重量，提高空间利用率。
性能评价指标概述实验测试方法介绍热平衡法压差法红外热像仪检测流体可视化实验数值模拟技术应用计算流体力学（CFD）模拟利用CFD软件对换热器内流体流动和传热过程进行数值模拟，预测性能并优化设计方案。
有限元分析（FEA）应用FEA方法对换热器结构进行力学分析和热应力计算，确保设备安全可靠。
多物理场耦合模拟考虑多种物理场（如流场、温度场、应力场等）之间的相互作用和影响，提高模拟精度和可靠性。
锅炉烟气换热器的原理The principle of a boiler flue gas heat exchanger is to recover waste heat from the boiler exhaust gases to increase the overall efficiencyof the boiler system. This is achieved by transferring the heat fromthe flue gases to either water or air, which can then be used to preheat the feed water or provide space heating.锅炉烟气换热器的原理是利用锅炉废气中的余热，提高锅炉系统的整体效率。
这是通过将烟气中的热量转移给水或空气实现的，然后可以用来预热给水或提供空间供暖。
The flue gas heat exchanger typically consists of a series of tubes or plates through which the flue gases pass. These tubes or plates are in contact with the heat transfer medium (water or air), allowing the heat to be transferred from the flue gases to the medium. The efficiency of the heat exchanger depends on the design of the tubes or plates, the flow rate of the flue gases, and the temperature difference between the flue gases and the medium.烟气换热器通常由一系列管道或板组成，烟气通过这些管道或板。
换热器的分类适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：一、换热器按传热原理分类1、表面式换热器表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。
表面式换热器有管壳式、套管式和其他型式的换热器。
2、蓄热式换热器蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。
蓄热式换热器有旋转式、阀门切换式等。
3、流体连接间接式换热器流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。
4、直接接触式换热器直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。
二、换热器按用途分类1、加热器加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。
2、预热器预热器预先加热流体，为工序操作提供标准的工艺参数。
3、过热器过热器用于把流体（工艺气或蒸汽）加热到过热状态。
4、蒸发器蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。
三、按换热器的结构分类可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。
泰州市远望换热设备有限公司退火炉烟气余热回收用烟气换热器1.工况说明烟气量：7950m3/h烟气进、出口温度：880℃/400℃烟气侧压力损失：≤50pa预热空气量：6750m3/h空气进、出口温度：常温/400℃空气侧压力损失：≤850pa换热面积：80m3根据换热器的温度工况条件（高温侧880℃），换热器的材质选择不锈钢2520，低温侧（400℃）材质选用不锈钢304。
2.简单示意图烟气- 空气水换热器1.工况说明烟气进出口温度：490℃/170℃烟气量：20000Nm3/h压降：132Pa预热空气进出口温度：20℃/100℃流量：450000Nm3/h压降：1510Pa预加热水进出温度：55℃/75℃总流量：55m3/h压降：0.2bar空气侧换热管材质为20，插件材质为304，其余材质为Q235。
