一种烟气换热器技术介绍

烟气换热器ggh的原理
烟气换热器（GGH）是一种用于热电厂、工业锅炉等燃烧设备的设备，其原理是利用烟气与其他流体（通常是水或空气）之间的热量传递来实现能量的回收和利用。

烟气换热器的原理主要包括传热原理和换热原理两个方面。

首先，从传热原理来看，烟气换热器利用烟气中高温热量和其他流体之间的温差来实现热量传递。

烟气在燃烧过程中产生大量的热能，而这部分热能大部分以烟气的形式流失到大气中。

烟气换热器的作用就是通过烟气与其他流体之间的接触，将烟气中的热能传递给其他流体，使其升温，从而实现热能的回收和利用。

这样可以提高整个系统的能量利用率，降低能源消耗。

其次，从换热原理来看，烟气换热器利用烟气和其他流体之间的换热过程来实现热能的传递。

换热过程主要包括对流换热和传导换热两种方式。

对流换热是指烟气和其他流体之间通过流体流动而实现的换热过程，而传导换热则是指烟气和其他流体之间通过固体壁面传导而实现的换热过程。

烟气换热器利用这些换热方式，将烟气中的热量传递给其他流体，实现能量的回收和利用。

总的来说，烟气换热器的原理是通过烟气和其他流体之间的热量传递和换热过程，实现热能的回收和利用，提高能源利用效率。

这对于工业生产和环保节能具有重要意义。

烟气换热器的原理
烟气换热器是一种利用烟气的热量传递热能的设备。

其原理主要包括热传导、对流传热和辐射传热。

1. 热传导：烟气换热器内部通常会设置一系列金属管道或片状结构，烟气通过这些管道或片状结构时会与其接触并传递热量。

烟气中的高温热量会通过导热作用逐渐传导到管壁或片状结构上，然后再由管壁或片状结构传递给工作介质（如水、蒸汽等）。

2. 对流传热：烟气经过烟气换热器内部的管道或片状结构时，会与其表面发生对流，对流传热是指烟气和管壁或片状结构表面之间的热传递。

通过对流传热，烟气的热量会迅速传递给管壁或片状结构，并随后传递给工作介质。

3. 辐射传热：烟气中也存在辐射传热现象，即烟气中的热量以辐射形式传递给烟气换热器的管壁或片状结构的表面。

辐射传热是通过烟气中的红外辐射能将热量传递到管壁或片状结构上。

总体来说，烟气换热器的原理是通过烟气中的热传导、对流传热和辐射传热，将烟气中的热能传递给烟气换热器的管壁或片状结构，再由管壁或片状结构将热量传递给工作介质，从而实现热能的回收利用。

大型火力发电机组锅炉尾部加装烟气换热器探讨李长锁【摘要】探讨在锅炉尾部预热器后加装烟气换热器技术，可有效地利用锅炉排烟温度热焓，降低排烟温度热损失，并通过换热器提高凝结水焓值，实现机组整体热经济性。

同时，提出加装锅炉尾部烟气换热器技术以改变以往用水冷却烟气后进行脱硫的运行模式，达到提高脱硫效率、节约淡水资源、实现多赢的目的。

%This essay probes into the technique of equipping the preheater of the tail of the boiler with the GGH which can effectively make use of the thermal enthalpy of the flue gas temperature of the boiler to reduce the heat loss of the flue gas temperature as well as increasing the enthalpy ratio of the condensation water to improve the heat economy of the unit. Compared with the operational mode of desulfurization after water-cooling the gas, the GGH can both increase the efficiency of desulfurization and save the fresh water resource.【期刊名称】《重庆电力高等专科学校学报》【年(卷),期】2012(017)006【总页数】4页(P84-87)【关键词】锅炉;换热器;火力发电机组【作者】李长锁【作者单位】山东大唐东营发电厂筹建处,山东东营257091【正文语种】中文【中图分类】TK2240 引言我国目前电站锅炉的排烟温度一般在120℃左右，大量的热能随烟气排向大气，造成了较大的能量损失。

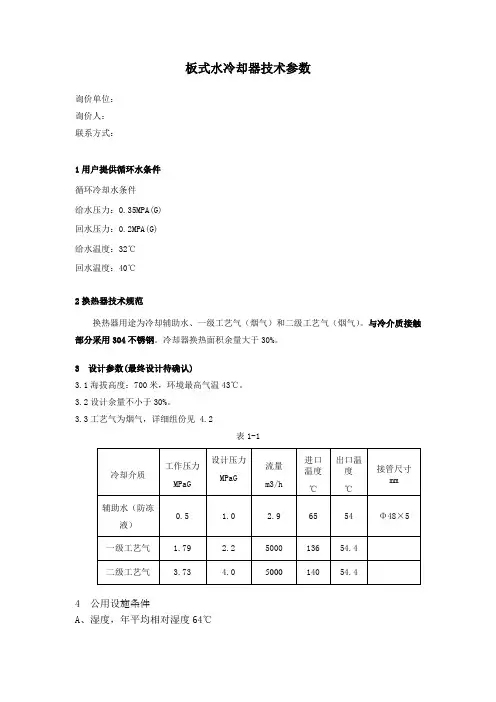

板式水冷却器技术参数
