OMRON变频器说明书GJV中文版

OMRON变频器说明书GJV中文版
主机各
部分名

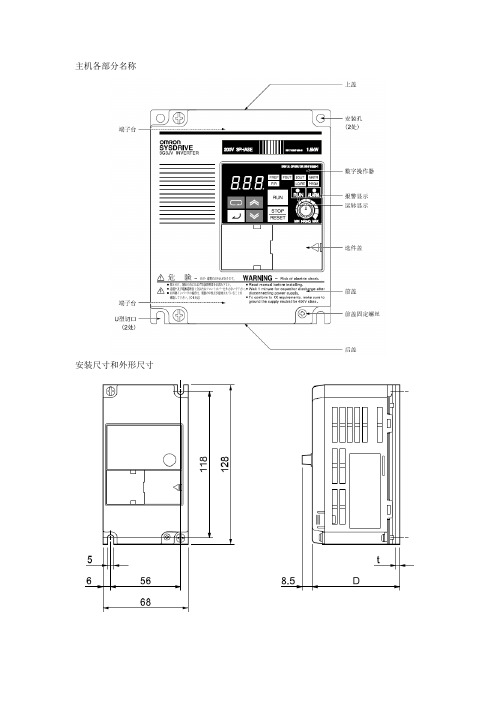

安装尺寸和外形尺寸
3G3JV-
W
W1
H
H1
D
A2001,A2001
AB001,AB002
70
A1001
68
56
128
118
80
A2004
102
A1002,AB004
112
A2007
122
A4002
81
A4004
99
A2015,AB007
A4007
108
96
128
118
129
A2022,AB015
输出频率
LED灯亮时，可以监控变频器的输出频率。
输出电流
LED灯亮时，可以监控变频器的输岀电流。
多功能控制键
LED灯亮时，可以对照U01 PRC" U10的监控值。
正转/反转选择
LED灯亮时，可以选择用RUN键控制运转时的运转 方向。
本地/远程选择
LED灯亮时，从数字操作器的操作切换成按照已设 定好的参数进行常数操作。
增加键
增加多功能监控No.的数值、参数常数No.的数值、
参数常数的设定值。
减少键
减少多功能监控No.的数值、参数常数No.的数值、
参数常数的设定值。
输入键
多功能监控No.、参数常数No.及内部数据值的切 换。
另外，确认变更后的参数常数设定值时，按此键。
RUN键
启动变频器（但仅限于使用数字操作器选择操作/运转
时）。
STOP/RESET键
使变频器停止运转（但参数n06设定为［STOP键无效］时不停止）。
※变频器发生异常时可作为复位键使用。
※为了安全起见，输入运转指令（正转/反转）时，复位功能不起作用

欧姆龙CP1E_梯形图编程(完整操作手册)
