欧姆龙E5CC温控仪设定————————————————————————————————作者: ————————————————————————————————日期：E5CC温控仪设定培训1、仪表介绍：E５ＣC温控仪现用于ＢＨ7000、ＢH6000型灌装机,具有检测、显示、控制加热元件温度,并根据设置的报警点、报警类型向PＬC发出报警等作用。
2、仪表接线：１０0－2４０V，５0/６０Hz交流电源,控制输出:直流1２V，４0mA。
3、操作面板介绍:4、显示字符的识别5、基本设定流程：6、保护菜单设定流程：操作/调整保护（０:不锁定，1:锁定调整菜单，2:仅可调整设定值，３：全部锁定）初始设定／通信保护（0:不锁定,1：锁定高级菜单，2:全部锁定)设定变更保护(调整时选OFF,可以通过按键操作更改设置,之后选ON,可以通过按键操作更改设置,只能进入保护菜单)PF键保护仅限已更改的参数（仅显示默认值被变更的参数）7、 调整菜单设定流程：AT 执行/取消(自整定,加热器工作时选AT-1，整定结束自动关闭)泄漏电流值1（监控）,未用此功能,取默认加热器断线监测1泄漏电流值1(监控),未用此功能,取默认 加热器短路监测1（一定不能设为0.0) Sp0 温度设定值0,仅用于BH ６000、BH ７００0型灌装机主加热及双氧水加热。
S Ｐ1温度设定值1,仅用于ＢH600０、ＢH ７000型灌装机主加热及双氧水加热。

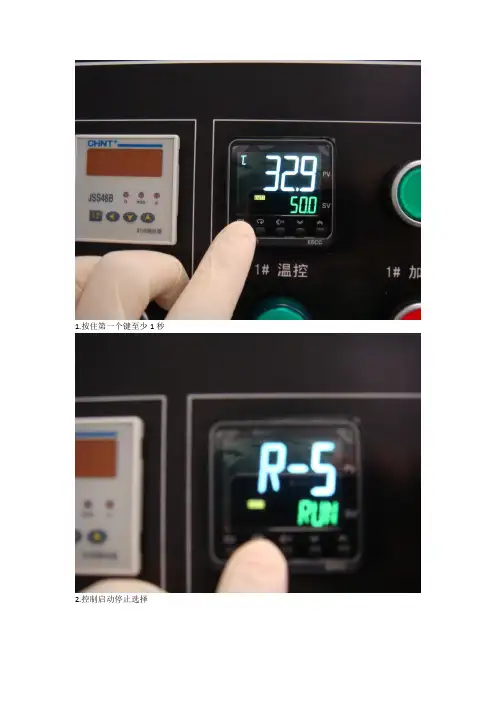

ＰV 输入偏移量，取0.0 PID 比例带，可通过A Ｔ获得ＰＩD积分时间,可通过ＡT获得PID微分时间，可通过ＡT获得8、运行(操作）菜单设定流程:PＶ:显示当前值SV:设定值加热器电流值（监控),未用此功能，取默认泄漏电流值1（监控)，未用此功能,取默认运行/停止报警1上限（部分机型没有)报警１下限(部分机型没有)报警2上限报警2下限报警2上限（或下限)当报警类型选择上限（或下限）报警时显示，预杀菌，液压油均设为9、初始菜单设定流程：输入类型,铂电阻选0（液压油温控），热电耦选5(其他温控）温度单位，选C(℃)SP（设定值）上限SＰ（设定值)下限控制类型，ＰID控制或ON/OFF控制（选PID控制)控制方式，标准控制或加热/制冷控制(选STND）自整定，选OＮ控制周期（加热时间），荐：0.5Ｓ正向/反向运行,选ＯR-Ｒ(逆动作） 报警2类型(0：无报警,1：偏离上下限报警，２:偏离上限报警，3、偏离下限报警,4、偏离上下限范围报警)注意：有些机型报警和设备报警反向。
