欧姆龙温度控制器E5CC

E5CC温控器设置说明
1，ORMON品牌，E5CC-CX温控器modbus通讯设置如下：1）通讯写入设置为ON ;
2）通讯协议设置为“”;
3) 通讯地址
（1）1节烤箱通讯地址为10，波特率19200，NONE 无校验，停止位1。

（2）2节烤箱通讯地址为12，波特率19200，NONE 无校验，停止位1。

（3）3节烤箱通讯地址为14，波特率19200，NONE 无校验，停止位1。

以此类推…….
2，操作步骤如下：
3, PID应用说明
1）在初始菜单中参数设定为PID;
2)操作步骤如下：
3)P或I或D值调整

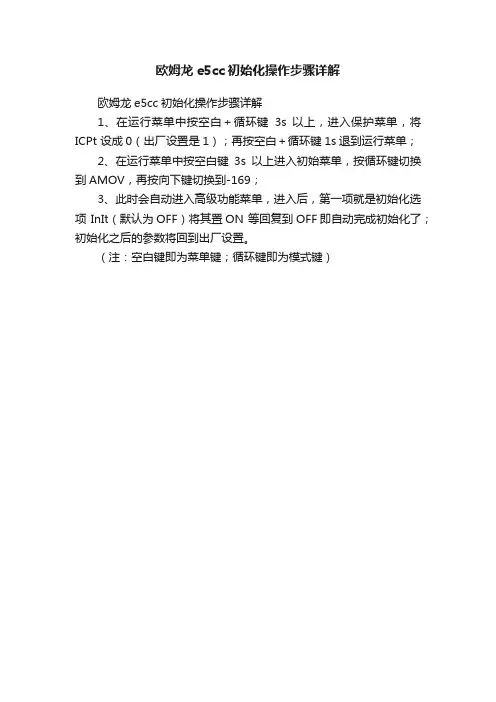

4. 参数初始化
1）从操作菜单（即现显示温度界面），同时和
约5秒后进入保护菜单
2）把保护菜单中第2参数CCPt把1改成0，2秒后自动确定
3）“退出”同时和2秒，退出成功。

4）按3秒进入初始菜单，第1参CN-t，接着
下翻，翻到，设置“-169”，2秒后进入
接着iNit设为ON即可，初始化完成‘
5）“退出”按1秒，退出成功。

欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。

为了清除“5.ERR”显示，需要正确接线并重新上电。

1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。

如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。

设定类型表见“1.1输入类型表”。

1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显示为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”
时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。

1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。

如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。

欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。

为了清除“5.ERR”显示，需要正确接线并重新上电。

1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。

如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。

设定类型表见“1.1输入类型表”。

1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显示
为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。

1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时
按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。

如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。

欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“ 5.ERR”。

为了清除“5.ERR 显示，需要正确接线并重新上电。

温控器各部名称及功能
长按【菜单键】至少 3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当 前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单
键】直至温控器重启返回。

如：显示数字“ 5”时，说明当前输入类型为 K 型热电偶，如需 将输入类型改为铂电阻输入， 需通过按【上调键】使显示数字变为“0”或“1”或“3”（根 据不同测试需要选择设定）。

设定类型表见“ 1.1输入类型表”。

1.3温控器PID 控制设置
长按【菜单键】至少 3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显
r*
L HC L
示为“ --------- ”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD ” 时即当前模式为“ PiD ”控制，设定完毕后长按【菜单键】直至温控器重启返回。

1.2输入类型修改设置
淖度羊
H®叶
动乍显示
O O
I 瓊弍湛」
下匿逵
翼迄显示］
上调区］
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“ WEPE”，单击【上调键】或【下调键】使右下角“OFF ”变为“ ON ”，再同时按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。

如需修改参数，需进行同样操作将“WEPE”变为“ OFF”状态。

e5cc温控器温度补偿设定方法
e5cc温控器是一款具有多种功能的智能温控设备，它拥有高精度的温度控制能力，并且具有温度补偿功能。

温度补偿能够帮助用户更精准地控制温度，使得温度控制更为稳定可靠。

本文将介绍e5cc温控器的温度补偿设定方法。

1. 进入设定模式
首先，需要将e5cc温控器进入设定模式。

在运行状态下，按下温控器面板上的"——"和"+小数点"按钮，保持不住2秒钟，e5cc温控器将会进入设定模式。

2. 进入dSP设定菜单
在设定模式下，按下温控器面板上的"SET"按钮，进入dSP设定菜单。

在这个菜单中，可以对温度补偿参数进行设定。

3. 设定温度补偿系数
在dSP设定菜单中，找到"SP2"参数，按下面板上的"+小数点"按钮，进入SP2设定界面。

在这个界面中，可以设置温度补偿系数。

温度补偿系数是由温度补偿常数K和测温点的温度T0共同决定的，其计算公式如下：
TC = K x (T - T0)
其中，TC为温度补偿系数，K为温度补偿常数，T为当前测温点的温度，T0为温度补偿参考点的温度。

用户可以根据实际需要，设定合适的K和T0值，以达到更为准确的温度控制效果。

4. 保存设置
在设定完成后，按下面板上的"SET"按钮，保存设置并退出设定模式。

总结：
通过以上几个步骤，用户可以轻松地对e5cc温控器进行温度补偿设定。

温度补偿能够有效提高温度控制的准确度和稳定性，更好地满足用户对温度控制精度的要求。

欧姆龙E5CC温控仪设定————————————————————————————————作者: ————————————————————————————————日期：E5CC温控仪设定培训1、仪表介绍：E５ＣC温控仪现用于ＢＨ7000、ＢH6000型灌装机,具有检测、显示、控制加热元件温度,并根据设置的报警点、报警类型向PＬC发出报警等作用。

2、仪表接线：１０0－2４０V，５0/６０Hz交流电源,控制输出:直流1２V，４0mA。

3、操作面板介绍:4、显示字符的识别5、基本设定流程：6、保护菜单设定流程：操作/调整保护（０:不锁定，1:锁定调整菜单，2:仅可调整设定值，３：全部锁定）初始设定／通信保护（0:不锁定,1：锁定高级菜单，2:全部锁定)设定变更保护(调整时选OFF,可以通过按键操作更改设置,之后选ON,可以通过按键操作更改设置,只能进入保护菜单)PF键保护仅限已更改的参数（仅显示默认值被变更的参数）7、 调整菜单设定流程：AT 执行/取消(自整定,加热器工作时选AT-1，整定结束自动关闭)泄漏电流值1（监控）,未用此功能,取默认加热器断线监测1泄漏电流值1(监控),未用此功能,取默认 加热器短路监测1（一定不能设为0.0) Sp0 温度设定值0,仅用于BH ６000、BH ７００0型灌装机主加热及双氧水加热。

S Ｐ1温度设定值1,仅用于ＢH600０、ＢH ７000型灌装机主加热及双氧水加热。

ＰV 输入偏移量，取0.0 PID 比例带，可通过A Ｔ获得ＰＩD积分时间,可通过ＡT获得PID微分时间，可通过ＡT获得8、运行(操作）菜单设定流程:PＶ:显示当前值SV:设定值加热器电流值（监控),未用此功能，取默认泄漏电流值1（监控)，未用此功能,取默认运行/停止报警1上限（部分机型没有)报警１下限(部分机型没有)报警2上限报警2下限报警2上限（或下限)当报警类型选择上限（或下限）报警时显示，预杀菌，液压油均设为9、初始菜单设定流程：输入类型,铂电阻选0（液压油温控），热电耦选5(其他温控）温度单位，选C(℃)SP（设定值）上限SＰ（设定值)下限控制类型，ＰID控制或ON/OFF控制（选PID控制)控制方式，标准控制或加热/制冷控制(选STND）自整定，选OＮ控制周期（加热时间），荐：0.5Ｓ正向/反向运行,选ＯR-Ｒ(逆动作） 报警2类型(0：无报警,1：偏离上下限报警，２:偏离上限报警，3、偏离下限报警,4、偏离上下限范围报警)注意：有些机型报警和设备报警反向。

E5CC系列温控器设置说明
E5CC功能键说明
长按菜单键3秒进入程序设置
1.设置输入类型为25(我们需要接入的是4-20mA信号)，通过方向键及移位键设置数值
如下所示
输入类型对应表
2.输入4-20mA对应温度值-40—120℃设定
按模式键进入如下(CN-H 设置为250CN-L 设置为-40 )
3.设定温度(SL-H设定为100℃，SL-L设定为63℃)
4.控制模式为ONOF，如下
5.选择标准模式STND，如下
6.反向运行(加热)设为OR-R，如下
7.使用报警1，报警类型设置为3 (需求高于67℃停止加热，低于63℃开始加热)，如下
报警类型对应输出功能表
8.报警1滞后设置值为1.5，如下
设置完成，按菜单键至少1秒退出。

欧姆龙E5CC温控仪设定
欧姆龙E5CC温控仪设定
E5CC温控仪是一种用于BH7000和BH6000型灌装机的
仪表，它可以检测、显示和控制加热元件的温度，并向PLC
发出报警信号。

它需要10-240V，50/60Hz的交流电源，控制
输出为直流12V，40mA。

该温控仪的操作面板包括显示字符和按键。

显示字符可以显示当前的温度值和设定值，以及报警信息。

按键可以用于设定温度值、调整菜单等。

设定温控仪的基本流程包括保护菜单设定和调整菜单设定。

在保护菜单设定中，可以设置锁定调整菜单的级别、设定变更保护和PF键保护等。

在调整菜单设定中，可以执行自整定、
监测加热器断线和短路等操作。

运行菜单设定包括PV、SV、加热器电流值、报警上下限等。

初始菜单设定包括输入类型、温度单位、控制类型和方式等。

总之，E5CC温控仪是一种功能强大的仪表，可以广泛应用于各种灌装机中。

控制周期（加热时间）建议为0.5秒正/反向运行，选用OR-R（逆动作）报警类型2（0：无报警，1：偏离上下限报警，2：偏离上限报警，3：偏离下限报警，4：偏离上下限范围报警）。

需要注意的是，有些机型的报警和设备报警是反向的。

第10条是关于报警2滞后时间的。

EV-1事件输入1分配MSPO多设定点。

报警类型的设定顺序为：保护菜单-初始菜单-调整菜单-运行菜单-保护菜单。

售后服务部。

欧姆龙温控器E5C C
常用设定
欧姆龙E5CC常用简易操作说明书
1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。

为了清除“5.ERR”显示，需要正确接线并重新上电。

1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。

如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。

设定类型表见“1.1输入类型表”。

1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】
直至界面显示为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。

1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模
式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。

如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。

e5cc温度上下限-回复什么是e5cc温度上下限？e5cc温度控制器是一种常见的工业自动化控制设备，用于监测和控制温度。

它具有调节精度高、输出可靠、安装方便等特点，被广泛应用于各种行业的温度控制系统中。

其中，e5cc温度上下限功能是该温度控制器的一个重要特性。

e5cc温度上下限是指用户可以通过设置温度上限和下限，来确保温度在可接受的范围内工作。

在一些应用中，温度的波动可能会导致设备损坏或效率降低，因此通过设定温度上下限，可以在温度达到或超过预设范围时发出警报或触发相应的控制措施，以确保设备的正常运行。

设置e5cc温度上下限的步骤如下：第一步：了解设备的温度范围在开始设置e5cc温度上下限之前，首先需要了解所控制设备的温度范围。

这可以通过查看设备的技术规格或咨询设备制造商来获取。

确保所设置的温度上下限在设备的工作范围内。

第二步：进入e5cc温度控制器的菜单e5cc温度控制器通常具有液晶显示屏和各种按键，用于进入和操作菜单。

按下控制器上的"Menu"（菜单）按钮可以进入菜单操作界面。

第三步：选择温度上下限设置选项在菜单操作界面中，使用控制器上的方向键或数字键，选择温度上下限设置选项。

这通常被标记为"Limit"（限制）或类似的字样。

第四步：设置温度上限根据设备的要求，使用控制器上的方向键或数字键，设置所需的温度上限。

确保设置的温度值在设备的工作范围内，并且符合实际需求。

第五步：设置温度下限在同样的菜单操作界面中，使用控制器上的方向键或数字键，设置所需的温度下限。

同样地，确保设置的温度值在设备的工作范围内，并且符合实际需求。

第六步：保存设置并退出菜单在设置完温度上下限后，使用控制器上的方向键或数字键，选择"Save"（保存）选项，并按下确认键。

然后选择"Exit"（退出）选项，退出菜单操作界面。

e5cc温度控制器将根据所设定的温度上下限来监测温度，并在温度超出范围时触发相应的警报或控制措施。

OMRON-e5cc温控仪
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

OMRON-e5cc温控仪。

e5cc温控器的使用方法嘿，朋友们！今天咱就来聊聊这个 e5cc 温控器，这玩意儿可真是个实用的小宝贝呢！你看啊，它就像是一个聪明的小管家，能帮我们精准地控制温度。

想象一下，在一个寒冷的冬天，你回到家，家里暖烘烘的，多舒服呀！这可多亏了 e5cc 温控器在背后默默地工作呢。

首先呢，咱得把它安装好。

这就像是给小管家找个合适的位置站岗一样。

安装的时候可得仔细点，别马虎大意啦！把它稳稳地固定在该在的地方，这样它才能更好地发挥作用呀。

安装好了，接下来就是设置啦！这可有点像给小管家下达任务指令哦。

你得根据自己的需要，把温度的上下限设置好。

比如说，你想要房间保持在一个舒适的温度范围内，那就得把上限和下限都调好。

可别调错啦，不然小管家可就不知所措咯。

然后呢，它就开始工作啦！它会时刻监测着温度，一旦温度超出了你设定的范围，它就会迅速行动起来，该加热就加热，该降温就降温。

哇塞，是不是感觉特别厉害呀！在使用的过程中，你还得时不时地看看它，就像关心一下自己的小宝贝一样。

看看它工作得顺不顺利呀，有没有啥问题呀。

要是发现它显示不正常啥的，可得赶紧检查检查，别让它带病工作呀。

你说，这 e5cc 温控器是不是特别好用呀？它能让我们的生活更加舒适、方便。

有了它，我们就不用再担心温度不合适啦。

咱再打个比方，它就像是一个贴心的小棉袄，在寒冷的时候给你温暖，在炎热的时候给你凉爽。

而且呀，它还特别耐用呢，只要你好好对待它，它就能一直为你服务。

所以呀，大家可得好好了解一下这个 e5cc 温控器的使用方法，让它为我们的生活增添更多的美好。

别小看了这么一个小小的玩意儿，它能发挥的作用可大着呢！大家赶紧去试试吧，相信你会爱上它的！。
